M8四针D型母座后装焊杯连接器结构

在工业传感、小型设备信号互联的场景里，M8规格的圆形连接器一直是紧凑型布线的首选部件，尤其是后安装焊杯结构的母座，在设备面板、小型控制模块的装配环节适配性极强。这类连接器的核心用途是在有限的安装空间内，实现多芯信号的稳定对接，常见于工业传感器接线、小型气动元件信号反馈、便携检测设备的外接信号端口，相比螺丝压接的结构，焊杯式接线的接触可靠性更高，在存在小幅振动的设备运行环境中，不容易出现接线松脱、信号瞬断的问题。

从结构功能来看，这款4针D型连接器采用防呆设计，D型的对位结构能从根源上避免插合时的针脚错位，装配时不需要额外做对位标记，操作人员仅凭手感就能完成正确插合，能有效降低现场装配的出错率。前端的插合面做了密封槽预留，搭配对应规格的密封圈可以实现IP67级的防护能力，适配车间溅水、粉尘较多的使用场景。外壳采用六角法兰的结构形式，安装时可以从面板后侧穿入安装孔，通过法兰前端的螺纹配合螺母完成锁紧，不需要在面板前侧预留太大的操作空间，对于面板正面布局紧凑、外露部件尺寸受限的设备来说，这种后装结构的装配友好度远高于前装式连接器。

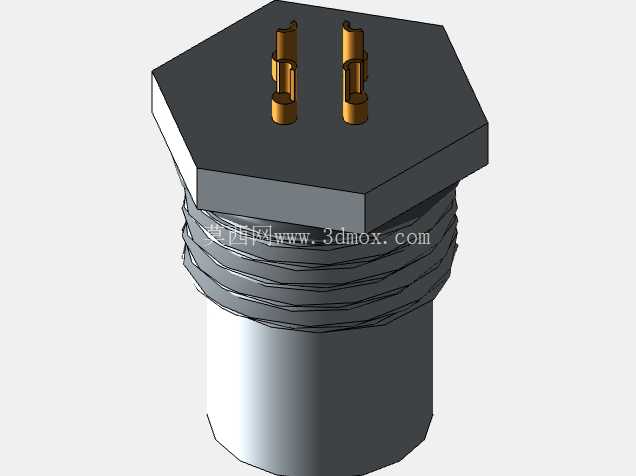

建模过程中优先还原的是实际安装的边界尺寸：螺纹规格为标准M8X0.5，适配面板开孔直径8.2~8.3mm，法兰六角对边尺寸为11mm，安装后面板前侧的外露长度控制在8mm以内，不会因为连接器突出过长影响设备的整体外观或者干涉周边部件。焊杯端的结构做了针对性的优化，四个焊杯的间距保持在1.2mm以上，焊接时不容易出现焊锡桥连的问题，焊杯的内孔直径0.6mm，适配24AWG到22AWG的信号线缆，焊杯尾部做了喇叭口导向，穿线时不需要精准对位就能顺利把线芯插入焊杯孔内，能提升车间焊接工序的作业效率。

设计时需要重点考量几个实际使用的细节：首先是插合的保持力，内部的卡簧槽位置经过反复核对，保证公母头插合后保持力在50N以上，不会因为线缆拖拽出现意外脱开；其次是绝缘本体的耐温性能，建模时预留了绝缘件的壁厚，保证焊杯焊接时的热量不会快速传导到密封件位置，避免焊接高温损坏密封圈导致防护失效；另外，针脚的伸出长度做了严格控制，公头插合后针脚与母座接触件的啮合长度不小于2mm，保证接触面积足够，在通过小电流信号时不会出现接触压降过大的问题。

在实际选型应用中，这类连接器经常和M8规格的公头线缆配套使用，四针的配置刚好可以覆盖常规传感器的电源正、电源负、信号输出、屏蔽层四个接线点位，不需要额外占用更多的布线空间。后安装的固定方式让面板正面只露出连接器的插合端面，整体外观更简洁，同时六角法兰的结构可以在锁紧螺母时用扳手固定住本体，避免安装过程中连接器跟转，扯动内部已经焊好的线缆。建模时还原的所有尺寸都和实物实测值保持一致，包括螺纹的牙距、法兰的厚度、焊杯的深度，结构工程师在做设备面板布局时，可以直接调用这个模型做干涉检查，不需要反复核对样品尺寸，能大幅缩短选型和结构评审的周期。

需要注意的是，这类连接器的焊杯焊接时要控制焊锡量，焊锡不能溢出焊杯端面，否则会造成插合时内部短路，建模时也还原了焊杯端部的挡锡结构，实际生产中这个结构能有效阻挡多余的焊锡流向插合面。另外，外壳的金属部分做了滚花处理？不，这款是六角结构，外壳的外螺纹部分是标准的细牙螺纹，和锁紧螺母配合时的间隙控制在0.1mm以内，锁紧后不会出现晃动，保证连接器在面板上的固定稳定性。对于需要经常插拔的检测端口来说，这款连接器的接触件采用铜合金镀金材质，插拔寿命可以达到500次以上，完全满足日常设备维护、外接检测模块的使用需求。
