可折叠伸缩式移动隔离屏障结构

这套可折叠伸缩屏障主要面向厂区通道临时隔离、车间作业区域围挡、设备检修边界警示以及物流通道分段管控等场景，采用剪叉式连杆伸缩结构，能够根据现场需要的防护长度自由展开或收拢，收拢后整体占用空间极小，便于转运和靠墙存放。

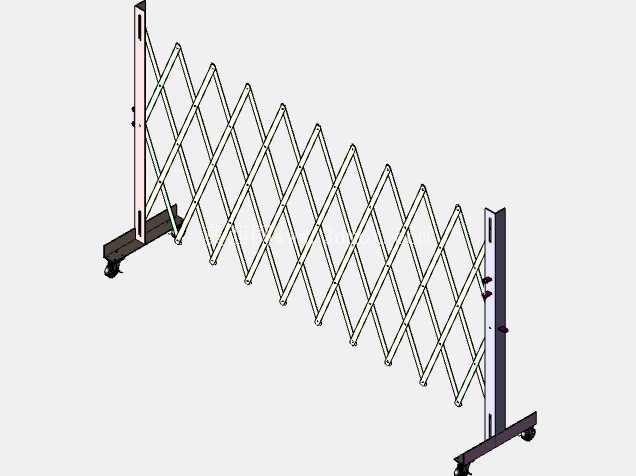

从结构组成来看，屏障两端分别设置固定立柱与带脚轮的移动立柱，中间由多组交叉铰接连杆组成伸缩栅格。固定立柱底部通过安装底板与地面或既有基座连接，承担展开后的侧向限位；移动端立柱底部配置万向脚轮，伸缩过程中沿地面滑行，展开到位后可通过脚轮制动或附加插销锁定位置。交叉连杆之间采用销轴铰接，每一处铰接点都保留合理转动间隙，保证多节连杆同步伸缩时不出现卡滞。

实际使用中，这类屏障常用于焊接工位与通行通道之间的临时分隔、自动化产线维护时的人员误入防护、仓库拣货区与叉车通道的边界划分，也可在厂区临时施工、管道检修、设备吊装作业时快速围成警戒区域。相比固定式焊接围栏，它不需要沿全线预埋地脚螺栓，也不必在地面连续打孔，适合防护范围经常调整的柔性生产现场；相比单纯警示带，剪叉栅格具有明确的物理阻挡作用，能够防止人员无意跨越，也能抵挡小型推车的轻微触碰。

设计思路上，连杆单元采用统一长度和统一铰接孔距，形成标准化剪叉节距。这样处理的好处是：单根杆件可以批量下料、钻孔和装配，磨损后更换方便；伸缩比由节距和节数决定，增加或减少中间连杆组数即可派生不同防护长度，便于形成系列化规格。立柱高度根据人体阻挡习惯确定，栅格竖向密度兼顾防护可视性与材料用量，展开后既能形成连续屏障，又不会完全遮挡作业视线，方便现场人员观察设备运行状态。

安装边界方面，固定端需要预留立柱底板的锚固区域，地面应尽量平整，避免移动端脚轮在伸缩过程中出现明显高低差。展开方向上应保证屏障沿直线铺设，若现场存在弯道，可通过多组屏障组合转角使用，而不建议强行侧向弯折单组剪叉机构，以免连杆铰接点承受附加扭矩。移动端脚轮的行走路线应避开电缆桥架、地面沟槽和松散杂物，必要时可在地面设置导向槽或限位挡块，使展开位置重复一致。

结构受力上，屏障主要承受人员倚靠、轻微冲击和误碰载荷，力通过交叉连杆传递到两端立柱。固定立柱底板承担水平推力和倾覆力矩，因此锚固螺栓数量、底板厚度以及立柱与底板的焊接强度需要匹配现场使用强度。连杆销轴不仅传递拉力和压力，还在反复转动中承受磨损，建模时需明确销轴直径、配合间隙、开口销或卡簧限位方式，避免装配后连杆脱出。

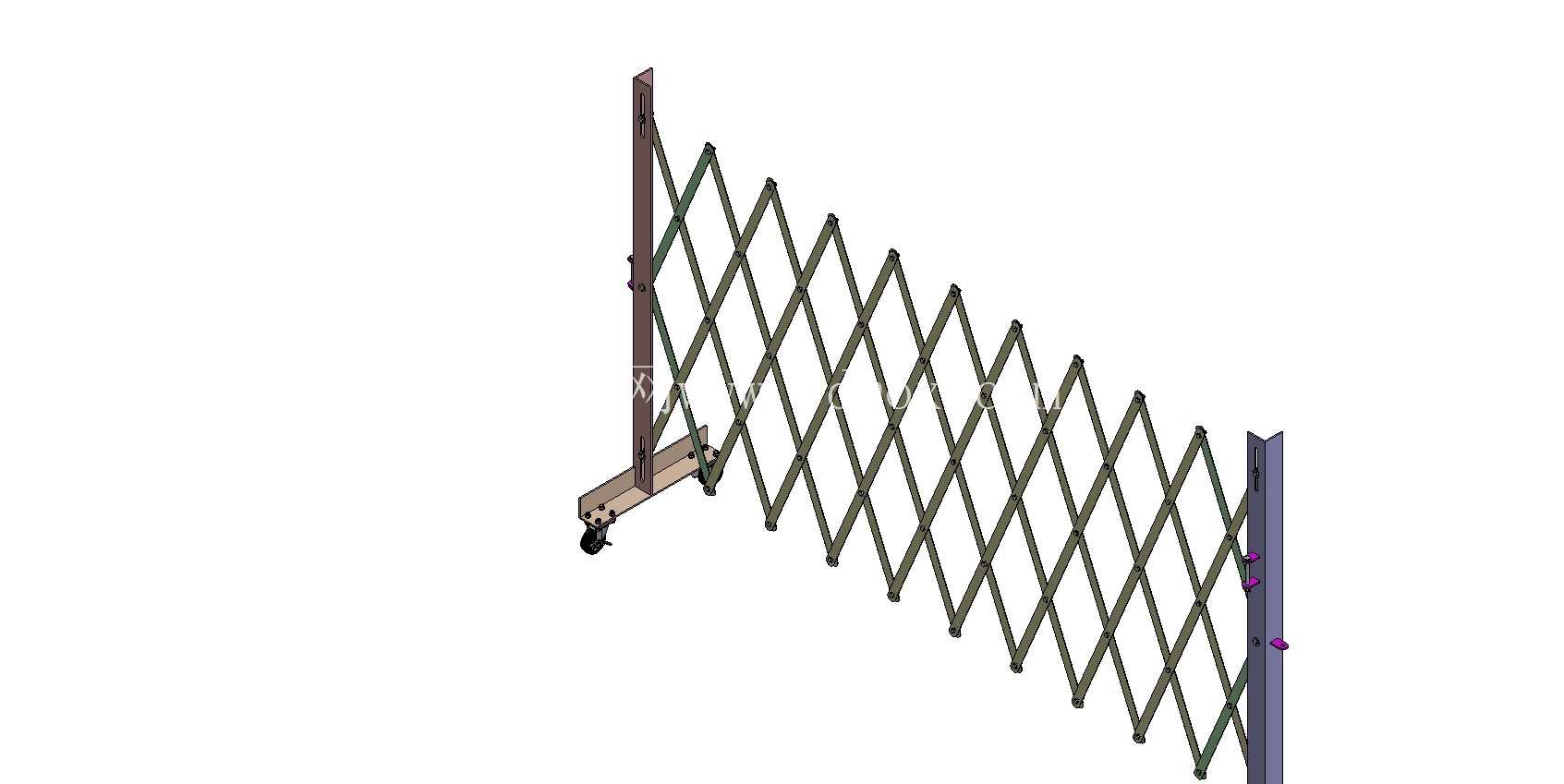

三维建模过程中，重点在于还原剪叉机构的运动关系：每根交叉杆件在中点处与对应杆件铰接，端部则与相邻节段铰接，立柱上的铰接点保持同一高度序列。通过装配约束可以检查完全收拢、部分展开和完全展开三种状态下的杆件干涉情况，尤其要关注销轴端部、连杆重叠区域以及立柱连接件在大角度转动时是否发生碰撞。脚轮部分需体现支架、滚轮、轮轴和制动结构，使移动端的支撑高度与固定端底板高度协调，保证栅格展开后处于近似水平状态。

外观形式上，屏障采用细长杆件构成菱形网格，视觉上轻透但边界清晰。立柱与连杆可根据厂区安全规范采用警示色处理，铰接点使用深色或金属色连接件，便于在模型中区分固定件、运动件和易损件。整体结构不依赖复杂动力装置，依靠人工推拉即可完成展开与收拢，维护重点集中在销轴润滑、脚轮转动灵活性和立柱锚固可靠性上，适合作为车间柔性防护设施进行结构设计与选型参考。
