无人机飞控配套GNSS定位模块结构设计

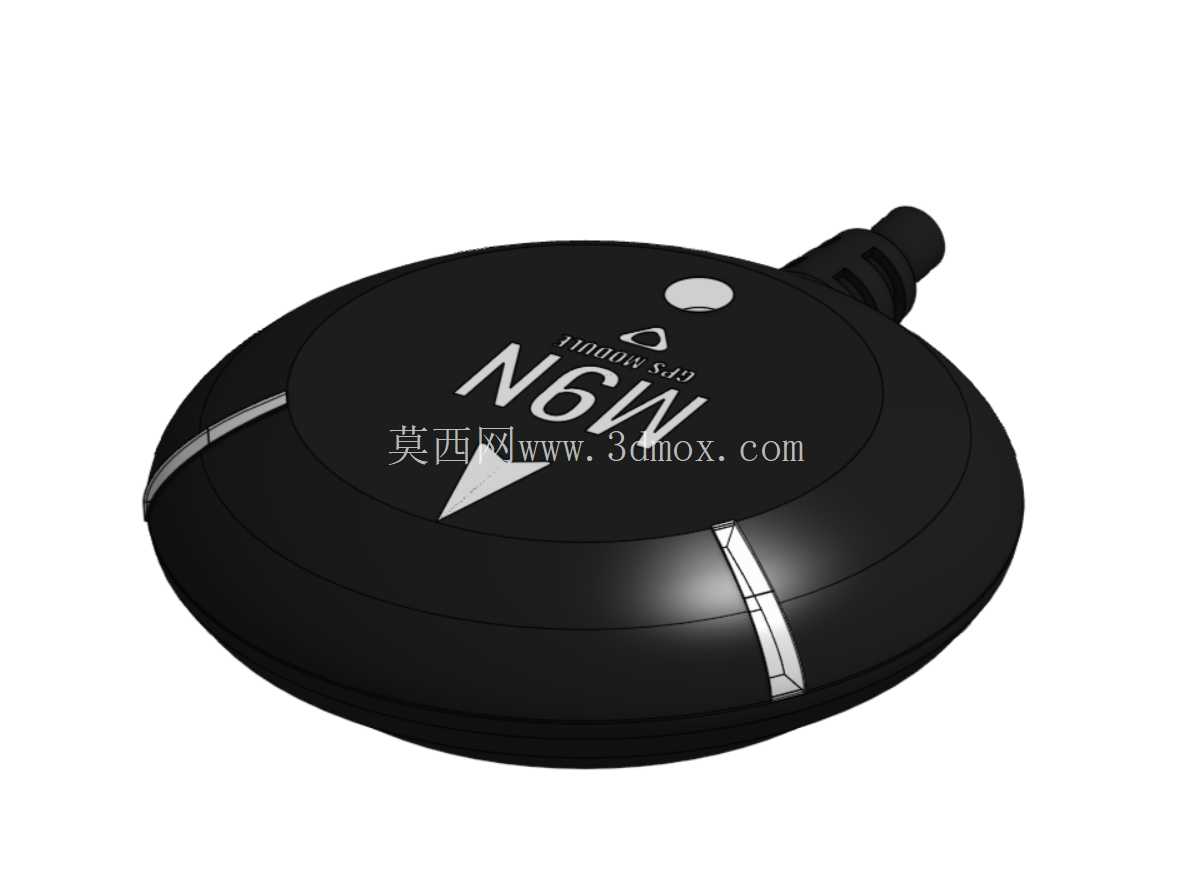

在多旋翼、固定翼无人机的飞控系统搭建环节，定位模块的安装适配与性能表现直接决定了飞行作业的稳定性与航线精度，这款集成式GNSS定位模块的结构设计，完全围绕户外飞行场景的实际使用需求展开。从实际装机场景来看，这类模块通常需要安装在无人机机身顶部的无遮挡位置，远离电调、电机等电磁干扰源，因此外壳采用扁平圆盘式的流线造型，既能够降低飞行过程中的风阻影响，也能避免突出结构在起降、穿越作业时剐蹭障碍物。模块顶部预留的箭头标识结构，在建模阶段就做了凸起限位设计，安装时只需将箭头指向机头方向，就能快速完成航向对齐，无需额外反复校准角度，大幅降低外场装机的调试难度。

从功能集成的结构设计逻辑来看，这款模块将GNSS接收单元、IST8310指南针单元、贴片陶瓷天线整合在同一密闭壳体内，省去了传统分体式定位模块需要分别布线、分别固定的繁琐步骤。外壳侧面的出线位置做了阶梯式防水槽设计，配合线缆处的密封胶圈，能够应对小雨天气下的户外作业需求，避免雨水渗入壳体内部损坏电路元件。壳体内部的定位筋位完全贴合PCB板的安装孔位，装配时只需将电路板对准筋位放下，就能自动对齐天线与指南针的安装位置，保证天线辐射面始终保持水平朝上，指南针模块远离壳体边缘的金属接插件，最大程度降低金属部件对磁罗盘的干扰。

从安装边界与尺寸适配的角度考虑，这款圆盘形模块的直径控制在常见飞控塔的安装尺寸范围内，底部预留的四个安装孔位兼容市面上主流的碳纤维减震柱规格，既可以直接安装在飞控顶部的减震板上，也可以通过延长柱架高安装，进一步远离机身内部的电磁干扰源。壳体表面的银色装饰条并非单纯的外观设计，而是内嵌的EMI屏蔽层延伸结构，能够将内部电路的电磁辐射屏蔽在壳体内，同时也能隔绝外部动力系统的电磁干扰，保证GNSS信号的接收灵敏度与指南针的读数稳定性。模块尾部的出线接头做了防弯折设计，接头根部增加了软胶防护套，能够承受飞行过程中的高频振动，避免线缆在长期使用后出现线芯断裂的问题。

在结构细节的处理上，壳体上下盖的配合面采用了超声波焊接的止口设计，建模阶段就预留了0.15mm的焊接余量，装配后上下盖的配合缝隙控制在0.1mm以内，既能够保证壳体的整体结构强度，也能达到IP54级别的防尘防水要求，适应户外复杂作业环境下的使用需求。顶部的白色圆形标识为GPS搜星状态指示灯的透光位，采用半透明PC材质与黑色壳体一体注塑成型，光线透过时柔和不刺眼，外场作业时无需凑近就能快速判断模块的搜星状态。整个模块的重量控制在20g以内，不会给小型无人机带来额外的负载负担，同时壳体采用ABS+PC混合材质注塑，兼顾了结构韧性与抗冲击能力，即使在轻微炸机的情况下，也不会轻易出现壳体碎裂的问题，能够有效保护内部的核心电路元件。

从实际使用的适配性来看，这款模块的安装孔位与出线方向都做了通用化设计，不仅能够适配各类多旋翼无人机，也可以安装在固定翼、垂直起降无人机、无人车等需要高精度定位与航向信息的移动载具上。内部的天线安装位置做了抬高处理，与底部的安装面保持5mm以上的间距，避免安装板上的碳纤维材料对卫星信号造成遮挡，保证在开阔环境下能够快速锁定足够数量的卫星，达到厘米级的定位精度。指南针单元在壳体内部做了斜向置空设计，远离出线端的金属接头与屏蔽层，最大程度降低硬磁干扰对罗盘读数的影响，减少外场校准罗盘的频次，提升作业效率。
