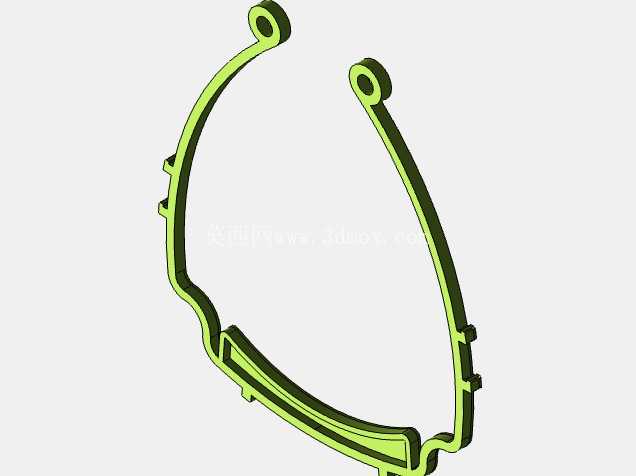

带安装耳弧形卡扣式密封压条结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1174010
  • 带安装耳弧形卡扣式密封压条结构设计

做压铸周边配套结构件设计快十二年,这类带双侧安装耳的弧形密封压条,是我前两年给汽车灯具配套厂做压铸模具时反复调整过七版的结构,当时对接的生产线是做乘用车前大灯壳体的压铸后密封装配,这类压条的核心作用,是压合灯壳与灯罩之间的密封胶圈,避免车辆行驶过程中遇到雨天、高压洗车时水汽渗入灯腔内部,造成灯组起雾、电路短路的问题。

先讲实际应用里的场景,这类弧形压条不是通用标准件,它的轮廓完全匹配对应灯壳的密封槽走线,我当时做结构的时候,首先要卡的就是安装边界:两个端部的带孔安装耳,中心距必须和灯壳上预设的两个压铸凸台定位孔完全对齐,公差控制在±0.1mm以内,不然装配的时候螺丝穿不进去,硬拧的话会把压条扯变形,直接丧失密封压紧力。当时第一次打样的时候就踩过坑,把安装耳的孔位做偏了0.3mm,试装的时候工人用自攻螺丝硬拧,压条端部直接翘起来2mm,淋水测试的时候三台车就有一台灯腔进水,后来重新调整了安装耳的位置,还在耳孔位置加了1mm的沉台,让螺丝头能完全埋入压条表面,不会突出刮到后续装配的灯罩边缘。

再讲功能特性上的设计考量,压条主体的弧形段不是等厚结构,我当时特意把压条和胶圈接触的内侧做了0.5mm的凸筋,沿着压条长度方向连续布置,这样压合的时候凸筋会先接触胶圈,把密封压力集中在胶圈的密封唇位置,不需要太大的锁紧力就能让胶圈产生足够的压缩变形量,既避免了压条整体压得过紧把胶圈挤切损坏,也能降低安装螺丝的锁紧扭矩要求,一线工人装配的时候不用反复核对扭矩,只要螺丝拧到沉台贴平就能达到密封要求。压条侧面的几个凸起卡扣,是当时为了提升装配效率加的结构,之前的老款压条没有卡扣,工人放压条的时候要一直用手按着对准位置,一松手就会从密封槽里滑出来,加了这几个侧向卡扣之后,压条放到槽里轻轻一按就能卡在灯壳的凸棱上,临时固定住不会移位,一个灯组的装配时间能省将近八秒,整条生产线一天下来能多做近百台成品。

设计思路上我当时没有选直条压条后弯的方案,因为这类玻纤增强的压铸配套压条,如果做直条后期热弯,弧形段的内应力会不均匀,车辆在户外高低温交替的环境下使用,不到一年就会出现翘曲变形,密封力衰减得特别快。所以直接按最终使用的弧形轮廓做一体压铸成型,两个安装耳的位置做了局部加厚,从主体的2.5mm壁厚加到4mm,避免螺丝锁紧的时候安装耳处出现应力断裂,我当时做应力仿真的时候,模拟了-40℃到120℃的温度循环,安装耳位置的最大应力只有材料屈服强度的37%,完全能满足整车十年的使用周期要求。

尺寸边界上还要注意压条的宽度,我当时把压条主体的宽度设为6mm,比灯壳上的密封槽宽度窄0.2mm,留够装配间隙,不会因为压铸件的尺寸公差导致压条放不进槽里,同时压条的高度比密封槽的深度高1.2mm,这样压合之后能有足够的压缩量压紧胶圈。压条内侧靠近弧形弯折的位置,我还做了两个小的定位缺口,对应灯壳密封槽里的两个小凸点,装配的时候能快速识别安装方向,不会出现工人把压条装反的情况,之前老款结构没有定位缺口的时候,每个月总有十几台产品因为压条装反导致密封失效,返工成本特别高。

这类结构其实不止能用在汽车灯组上,我后来给户外通讯机箱做压铸密封结构的时候,也借鉴了这个设计思路,把弧形段改成对应机箱门框的轮廓,安装耳和卡扣的结构逻辑完全通用,只要调整轮廓曲率和尺寸参数,就能适配不同的密封压紧场景,核心都是通过局部结构优化,在保证密封压力均匀的前提下,降低装配难度,提升长期使用的结构可靠性。做这类压铸配套的结构件,最忌讳的就是只看外观形状不考虑实际装配的公差累积和一线操作的便利性,很多刚入行的工程师做出来的模型看着外观顺滑,实际一上生产线装配就全是问题,要么装不上,要么用不久,都是没把实际使用场景里的边界条件考虑全。
