C-130运输机汉密尔顿标准四叶恒速螺旋桨

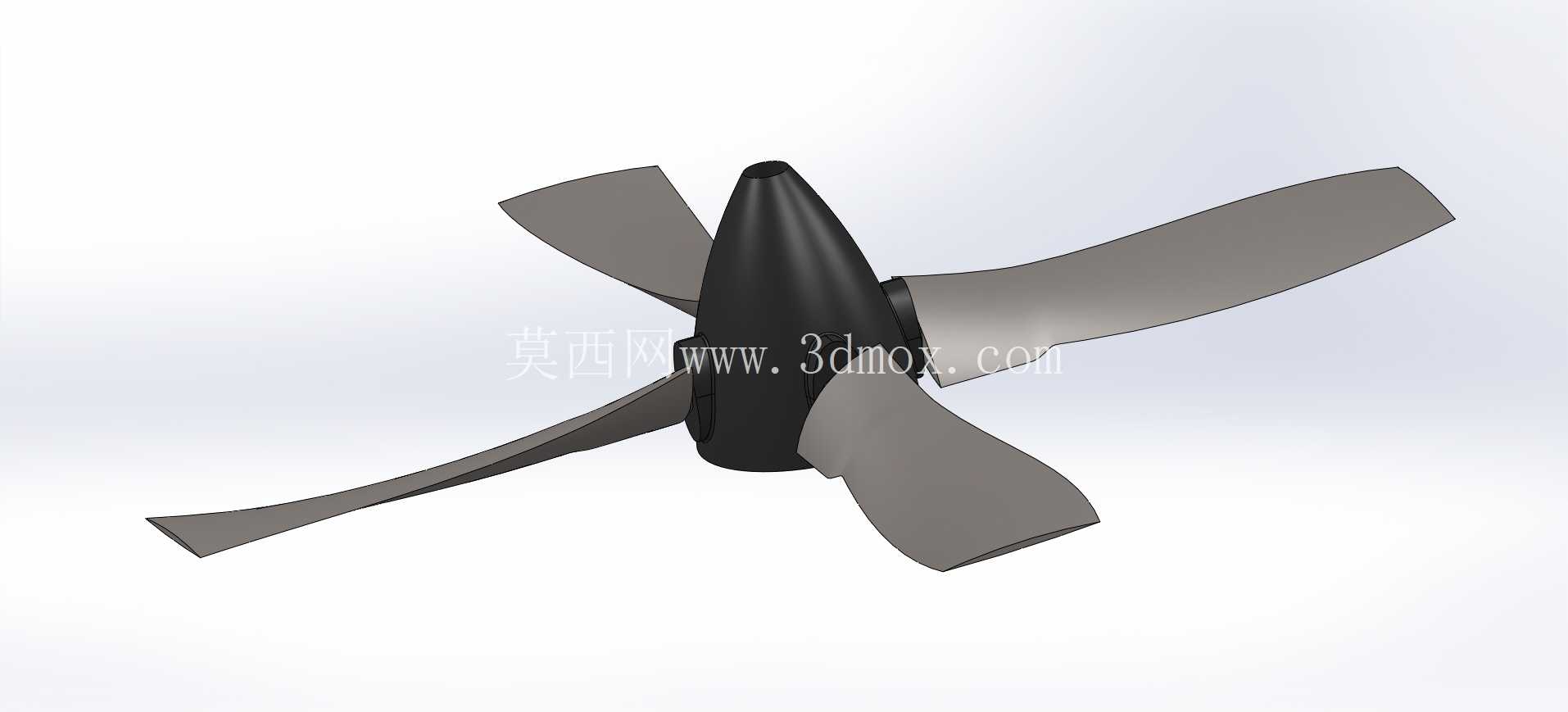

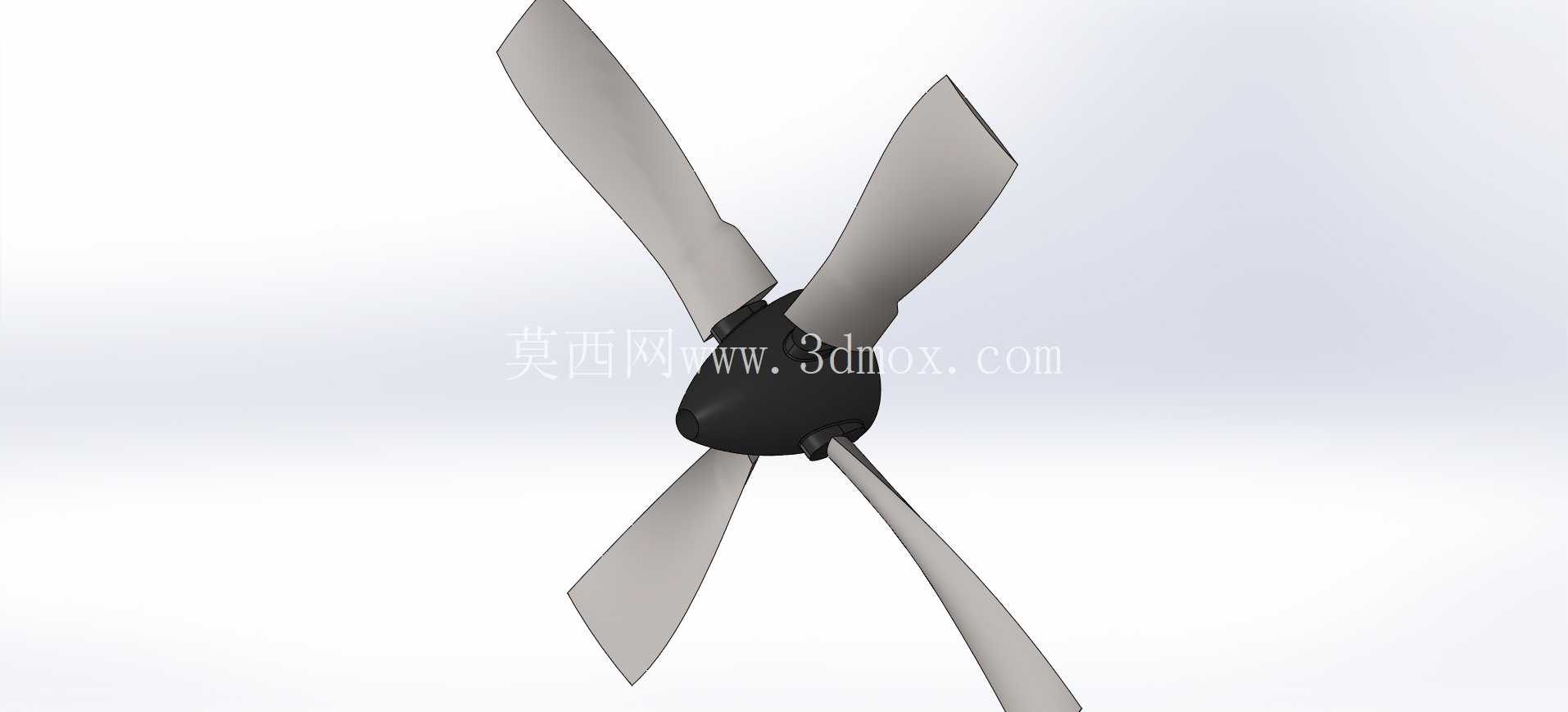

在中型战术运输机的动力系统匹配设计中，螺旋桨作为直接将发动机轴功率转化为推进拉力的核心部件，其气动外形与结构参数直接决定了飞机在不同飞行阶段的动力效率、起降性能与操纵冗余度，本次建模还原的四叶恒速螺旋桨，正是配套洛克希德C-130H大力神运输机的汉密尔顿标准54H60型产品，这类螺旋桨的应用场景覆盖了战术运输、低空空投、短距起降、恶劣跑道作业等多种复杂工况，是涡桨动力运输机实现大载重、长航程、高适应性的关键配套部件。

从实际用途来看，该型螺旋桨并非单一工况的定距推进部件，而是集成了变距、全羽顺桨、反推功能的综合动力执行机构：在起飞阶段，螺旋桨会自动调整至大桨距状态，配合发动机满功率输出，在低飞行速度下获得最大静拉力，缩短起飞滑跑距离，满足前线简易机场的短距起降要求；进入巡航阶段后，螺旋桨会根据飞行高度、空速与发动机功率输出自动调整桨叶角，让发动机始终维持在最佳经济转速区间，降低燃油消耗，提升航程表现；当飞行中遭遇单台发动机失效的特情时，故障发动机配套的螺旋桨会自动进入全羽顺桨状态，将桨叶平面调整至与来流方向平行，最大限度降低失效桨带来的飞行阻力，避免飞机出现不对称拉力导致的姿态失控，保障剩余动力下的安全返航；在着陆滑跑阶段，螺旋桨可切换至反推状态，通过将桨叶角调整至负角度产生反向拉力，大幅缩短着陆滑跑距离，同时减少机轮刹车系统的磨损，提升湿滑跑道、冰雪跑道降落时的安全性。

从产品功能特性的设计逻辑来看，该螺旋桨的四叶布局是在功率承载、气动效率、噪声控制、结构重量之间做的最优平衡：相较于早期的三叶螺旋桨，四叶布局在同等直径下可以承载更大的发动机输出功率，不需要通过放大桨叶直径来提升拉力，避免了桨尖线速度过高突破音障带来的激波阻力与噪声激增问题，同时更小的单叶弦长也降低了桨叶自身的转动惯量，让变距机构的响应速度更快，能够更灵敏地匹配飞行状态的快速变化。桨叶的翼型选择并非采用固定翼通用的低速翼型，而是针对螺旋桨不同径向位置的线速度差异做了分段优化：桨根区域线速度低，采用相对厚度更大的翼型保证结构强度，同时优化该区域的气流附着性能，减少根部的气流分离损失；桨尖区域线速度接近音速，采用相对厚度更薄的后掠翼型，延缓激波的产生，降低高转速下的气动阻力与噪声。桨叶的扭转分布是整个设计的核心，从桨根到桨尖的桨叶角按照等环量设计原则逐步递减，保证在巡航状态下，整个桨叶展向的不同位置都能工作在最佳迎角区间，避免局部迎角过大导致气流失速，让整个桨盘的拉力分布更均匀，提升整体气动效率。

从外形尺寸与安装边界来看，该型螺旋桨的整体直径匹配C-130机翼与发动机短舱的安装间距，既保证了足够的桨盘面积获得大拉力，又预留了足够的安全间隙，避免桨叶在转动过程中与机身、机翼结构发生干涉，同时满足地面滑跑时桨尖与跑道表面的安全距离要求，防止在砂石跑道起降时桨尖卷起的碎石打伤机身结构。桨毂部分采用集成式设计，将变距作动机构、桨根固定结构、转速反馈组件全部集成在流线型的桨毂罩内，既降低了桨毂区域的气动阻力，也对内部精密机构形成防护，避免高空低温、降雨、沙尘环境下机构出现卡滞失效。桨叶与桨毂的连接采用铰接式结构，允许桨叶在转动过程中存在微小的挥舞与摆振余量，缓冲气流扰动、发动机振动带来的交变载荷，降低桨根位置的应力集中，提升螺旋桨的疲劳寿命。

在三维建模过程中，这类螺旋桨的逆向还原重点在于对桨叶曲面的精准控制，不能简单通过通用扫掠命令生成等截面扭转曲面，而是需要根据不同径向站位的翼型坐标、扭转角、弦长参数逐段构建曲面，保证曲面的二阶连续性，避免出现局部的曲面凹陷或凸起，否则会直接导致气动仿真结果出现偏差。建模时需要重点关注桨叶与桨毂的连接过渡区域，这个区域是气流从桨毂向桨叶流动的转折位置，曲面过渡不顺畅会导致局部气流分离，不仅会降低整体效率，还会产生额外的振动噪声。对于结构设计从业者而言，这类模型可用于涡桨飞机动力系统的匹配仿真、螺旋桨气动特性教学演示、空气动力学可视化分析，也可作为涡轮机械类曲面建模的练习案例，帮助掌握复杂扭转曲面的构建思路与工程化设计逻辑，理解航空螺旋桨设计中气动效率、结构强度、操纵性能多目标平衡的工程思路。
