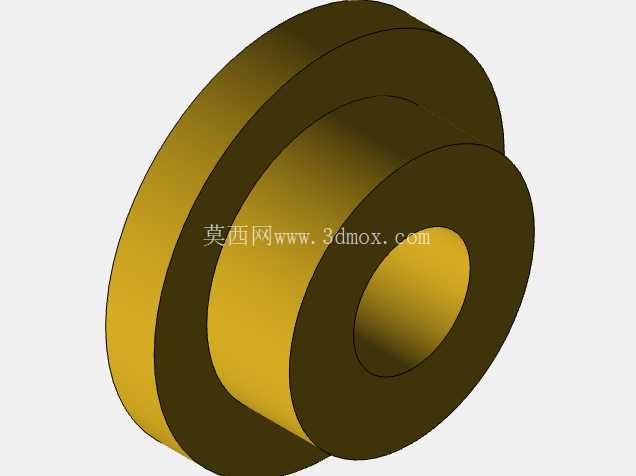

航空项目配套带法兰环形嵌套结构件

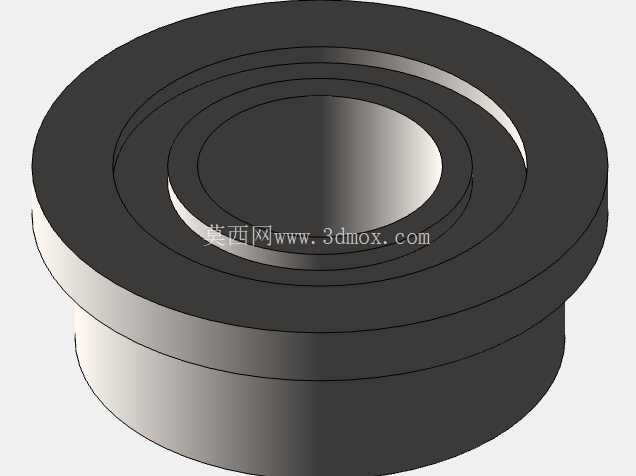

该带法兰环形嵌套结构件，核心应用场景集中在航空领域流体管路连接、旋转机构支撑定位环节，作为同轴度要求较高的中间转接承载部件，可同时实现径向定位、轴向限位以及多通路介质分隔的功能。从实际使用工况来看，这类构件常安装在航空设备的管路交汇节点、旋转作动机构的支撑位置，需要承受一定的轴向压紧力与径向剪切载荷，部分工况下还要耐受不同温区的介质冲刷，因此结构设计上采用了多层同轴嵌套的阶梯式构型，外层延伸出的法兰边直接作为安装贴合面，不需要额外加装定位垫片即可完成端面密封贴合，减少了装配环节的零件数量。

设计思路上优先保障各环槽的同轴度公差，所有环形台阶的回转中心完全重合，避免装配后出现偏心卡滞、介质泄漏的问题；法兰边的厚度经过载荷校核，在满足安装压紧强度要求的前提下做了等厚设计，既不会因为厚度过大增加整体重量，也不会因为厚度不足导致压紧后法兰变形。从安装边界来看，构件整体为回转体结构，最大外圆为法兰边的外径，下部圆柱段的外径小于法兰外径，安装时下部圆柱段可直接插入对应基座的安装孔内，法兰端面与基座安装面完全贴合，安装孔的孔径仅需要略大于下部圆柱段外径、小于法兰外径即可完成适配，不需要额外设计复杂的定位结构，现场装配时仅需要沿轴向推入即可完成初步定位，后续通过法兰边上的预留安装位完成紧固即可。

各层环形槽的深度与宽度根据实际适配的内嵌零件尺寸做了匹配设计，不同直径的环槽可分别嵌入密封件、支撑环、转接衬套等不同功能的内嵌零件，各环槽之间的壁厚经过受力验算，能够承受内嵌零件装配时的胀紧力以及工作状态下的介质压力差，不会出现壁厚变形导致内嵌零件松脱的问题。构件的端面做了平整化设计，两个端面的平行度公差控制在合理范围内，保障轴向压紧时受力均匀，不会出现局部压紧力不足导致的密封失效问题。从功能特性来看，该构件将多道环形安装位集成在单一整体结构上，替代了传统设计中多个衬套拼接的方案，减少了拼接面的泄漏风险，同时整体式结构的抗振性能更好，在航空设备常见的振动工况下不会出现拼接件松动错位的问题。

在实际选型适配过程中，需要重点核对法兰边的外径尺寸与安装基座的贴合面尺寸是否匹配，下部圆柱段的长度要与基座安装孔的深度适配，避免出现圆柱段过长导致法兰无法贴合、或是过短导致定位不足的问题；各层环槽的尺寸要与待嵌入的密封件、衬套尺寸做公差匹配，保障嵌入后既有足够的紧固力，又不会因为过盈量过大导致装配困难。这类整体式嵌套环形构件相比分体拼接结构，在装配效率、结构可靠性、密封性能上都有明显优势，尤其适合航空领域对零件重量、可靠性要求较高的应用场景，同时该结构的构型逻辑也可推广到其他工业领域的管路转接、旋转支撑场景，只需要根据实际工况调整各部分尺寸比例、更换对应材质即可适配不同的载荷与介质要求。
