剖视结构展示航空喷气式涡轮发动机

　　这款航空喷气发动机的剖视结构模型，完整还原了大涵道比涡轮风扇发动机的核心工作流道与部件排布，可直接用于航空类职业院校的动力系统教学演示、航空科普展项的结构拆解展示，也能作为航空装备研发初期的原理验证参考载体，帮助结构设计人员快速梳理核心部件的装配逻辑与气流走向。从实际工程应用场景来看，这类带完整内部流道的发动机模型，既可以用于新入职航空结构工程师的部件认知培训，替代昂贵的实物拆解教具，也能嵌入航空动力仿真的前置验证环节，对照实物结构调整CFD仿真的边界条件，减少前期建模的重复工作量。

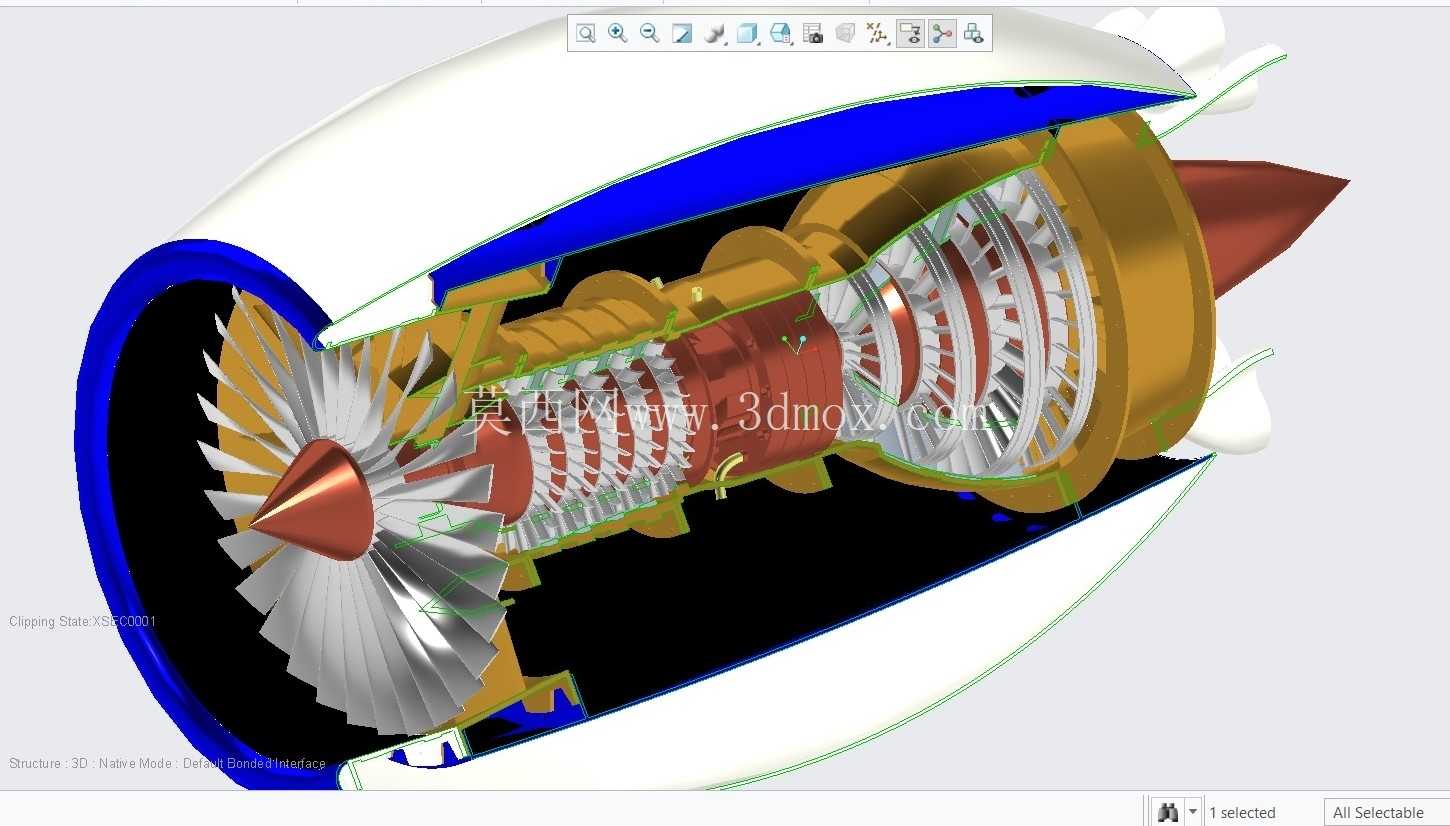

　　模型采用半剖视的外形设计，保留了发动机完整的外涵道壳体轮廓，同时将内涵道的核心部件全部外露展示，从进气道入口的风扇级开始，依次排布低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮，直到尾喷口的收敛段结构，每一级叶片的叶型角度、轮盘的安装止口、机匣的连接法兰都做了对应还原，没有做过度的结构简化，能够清晰展示空气从进气道进入后，分入外涵道产生直接推力、进入内涵道经过多级压缩后与燃油混合燃烧、推动涡轮做功带动前端压气机与风扇的完整工作循环。设计过程中优先保证了核心工作段的尺寸比例符合真实大涵道比涡扇发动机的参数区间，风扇段直径与核心机直径的比值控制在合理范围，各级压气机叶片的弦长、安装角从前往后逐级调整，匹配压气机段气流压力逐级升高的流道特性，燃烧室段的环形腔室预留了燃油喷嘴的安装位，火焰筒的进气孔排布也做了示意性还原，涡轮段的叶片采用空心气冷结构的简化示意，对应真实发动机高温段的冷却设计逻辑。

　　安装边界方面，模型保留了发动机外涵道壳体上的主安装节、辅助安装节的凸台结构，匹配飞机机翼吊装或者机身尾部安装的接口尺寸逻辑，外涵道外壁的厚度、核心机机匣的支撑肋结构都做了等比例还原，能够直观展示发动机整体的受力传递路径，从前端风扇的吸入载荷，到核心机工作段的振动传递，再到安装节向机身/机翼的载荷输出，整个传力路径的结构都没有缺失。不同于仅做外观展示的发动机模型，这款剖视结构重点突出了内部流道的连通性，每一级叶片与机匣之间的间隙、轮盘与轴的连接方式、轴承支撑位的排布都做了对应体现，能够帮助建模从业者理解航空发动机转子系统的支撑逻辑，也就是通常采用的1-0-1或者1-1-1支撑方案的实际排布位置，理解高压转子与低压转子的同轴嵌套设计，以及转静子之间的封严结构位置。

　　在实际教学场景中，借助这个模型可以直观演示不同工况下的气流状态，比如起飞阶段大推力状态下外涵道与内涵道的推力占比，巡航状态下的燃油效率对应结构特点，也能帮助维修培训人员快速记忆核心部件的拆装顺序，理解每一个部件在工作循环中承担的作用，避免纯文字教学的抽象感。模型的外轮廓做了流线型处理，进气道唇口的圆弧半径、尾喷口的收敛角度都符合真实发动机的气动设计要求，没有出现违背气动原理的突兀结构，外涵道与核心机之间的分流板位置、支撑筋的排布也做了还原，对应真实发动机中用于固定核心机、同时梳理外涵道气流的结构设计。
