多功能集成式户外快挂工具结构设计

　　这款集成式快挂工具的设计，最初是针对户外作业、日常随身工具挂载场景的痛点展开的——常规快挂仅具备挂载功能，遇到需要临时开启包装、切割细索、拧动小规格紧固件的场景时，还需额外翻找随身工具，在高空作业、户外行进这类腾挪空间有限的场景下，额外掏取工具的动作既影响效率也存在安全隐患。设计阶段首先明确了核心挂载基准：快挂主体的弧形挂接段曲率参考了常规腰带挂点、背包织带挂环的通用尺寸，挂点内空宽度控制在28mm，能够适配市面上绝大多数宽度25mm及以下的织带、圆径10mm以内的挂杆，不会出现挂载后旷量过大晃动异响，或是尺寸过窄无法卡入常规挂点的问题。

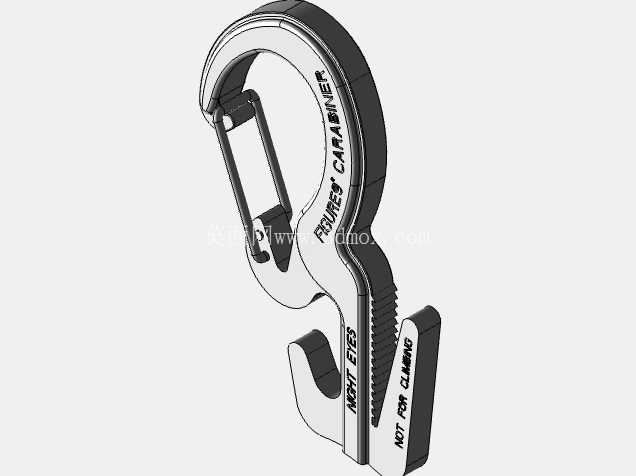

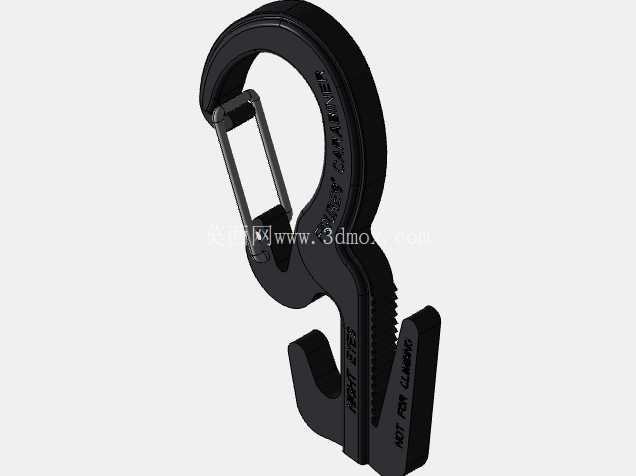

　　主体结构采用6061铝合金一体铣削成型的思路，整体厚度控制在8mm，既保证了挂接段15kg额定静载荷下的形变余量，也不会因为整体过厚导致随身挂载时硌腰、卡绊衣物。快挂的弹性 gate 段采用304不锈钢线材弯折成型，线径3mm，开合角度最大支持22度，单手拇指即可完成按压开合，gate与主体挂接端的咬合间隙控制在0.2mm以内，避免挂载的织带、钥匙环从缝隙中意外脱出，同时gate的复位弹簧采用内置式设计，藏在主体的安装沉孔内，不会因为户外泥沙、灰尘堆积导致弹簧卡滞失效。

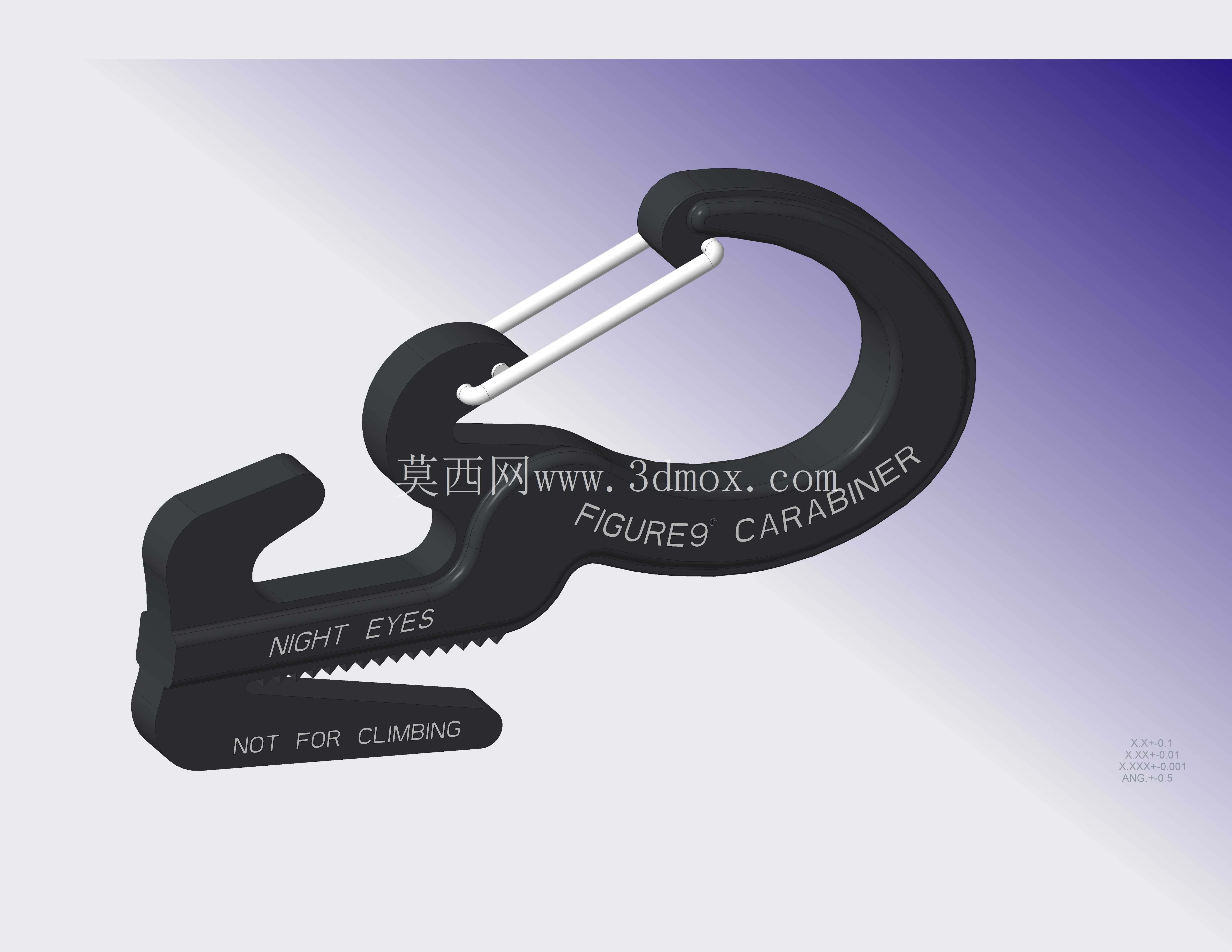

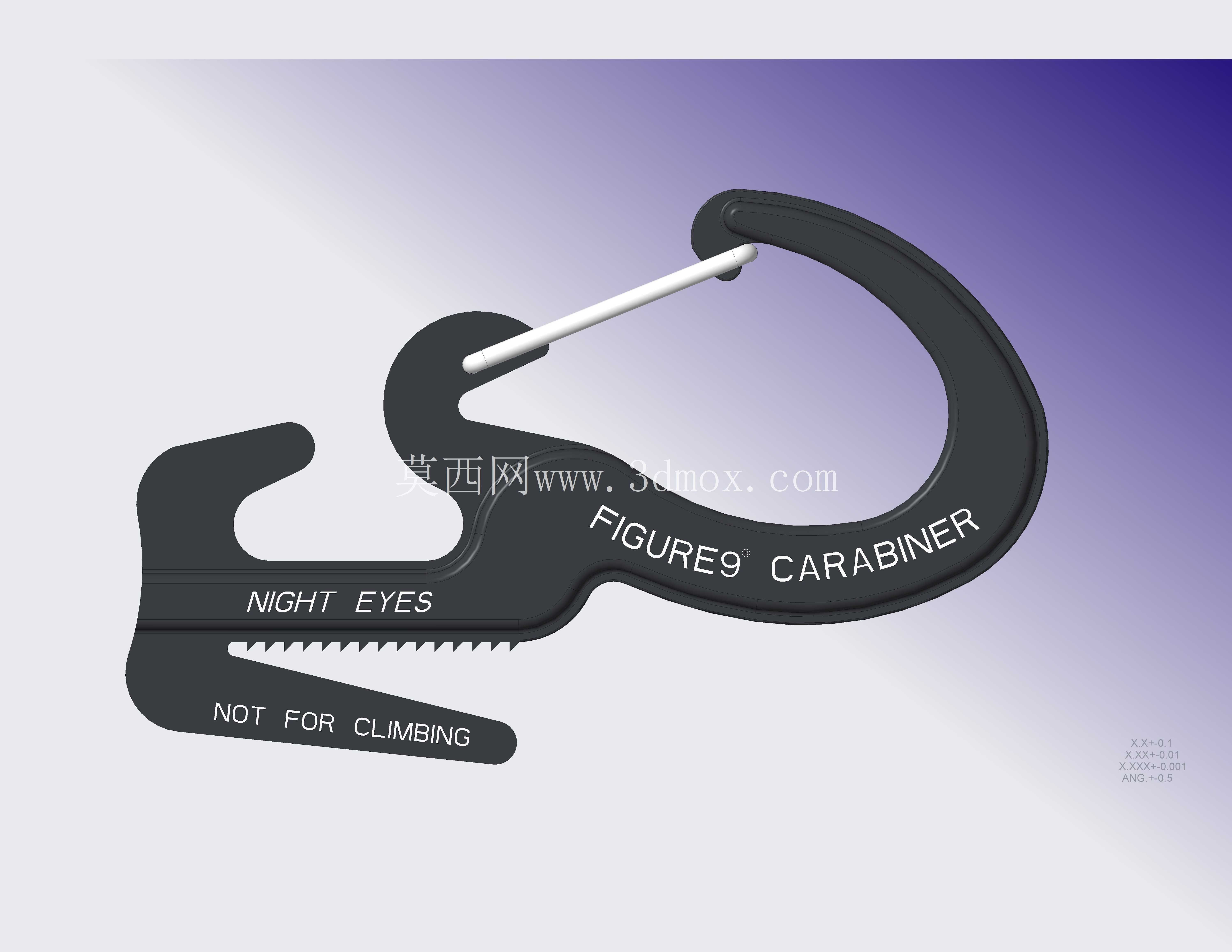

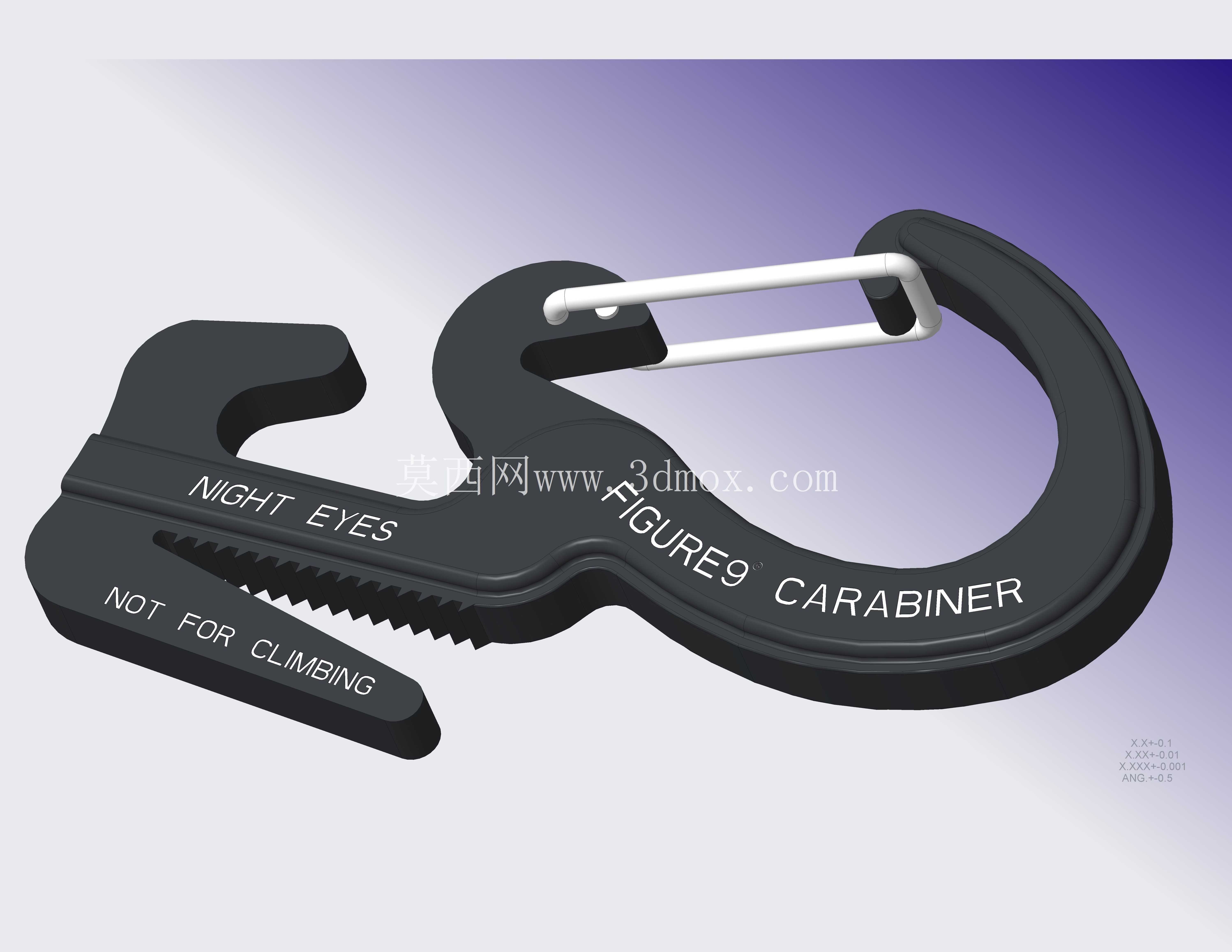

　　在快挂主体的延伸段，集成了三类实用功能结构：靠近挂接端的锯齿状夹持面，齿深0.8mm，齿距2mm，能够在临时夹持细铁丝、薄塑料片时提供足够摩擦力，也可以用来刮除工件表面的浮锈、残留胶层；延伸端的开口扳手结构，对边尺寸适配10mm标准外六角螺栓，能够满足户外临时拧动帐篷地钉螺栓、设备面板固定螺丝的需求，扳手开口处做了15度的倒角导向，不需要完全对准螺栓即可快速卡入；扳手结构旁的平直刃口，刃口角度30度，仅做了钝边处理不具备锋利切割能力，避免随身挂载时划伤衣物或皮肤，仅用来划开快递包装、割断细尼龙捆扎带这类低强度切割需求。设计过程中特意在主体平面蚀刻了明确的警示标识，明确标注该快挂不具备攀岩承重能力，禁止用于登山保护、高空作业安全绳挂点这类涉及人身安全的重载场景，从设计源头规避误用风险。整体结构的圆角处理全部做了R1以上的过渡，没有尖锐棱角，避免日常使用时勾挂衣物、划伤皮肤。安装边界方面，该快挂不需要额外的固定配件，自身的弹性gate结构即可完成快速挂接与拆卸，挂载后整体突出挂载面的厚度为12mm，不会因为突出量过大在穿行狭窄空间时发生卡绊。

　　从结构验证的角度，主体的受力薄弱点选在gate安装孔与弧形挂接段的衔接位置，建模时特意在该位置做了1.5mm的加厚处理，通过有限元静力学仿真验证，在20kg纵向拉力下该位置的最大应力为187MPa，低于6061-T6铝合金的屈服强度，能够满足日常随身挂载的强度需求。功能布局上，所有集成的功能结构都布置在快挂主体的外侧延伸段，不会影响内侧挂接区域的正常使用，即使挂载多串钥匙、小型工具之后，依然可以正常使用外侧的扳手、刃口功能，不需要把快挂从挂点上取下即可操作。表面处理的设计思路是采用硬质阳极氧化，膜层厚度20μm，能够应对日常使用中的摩擦、轻微磕碰，不会轻易出现露底划痕，弹性gate段采用喷砂钝化处理，避免长期使用后出现锈迹污染衣物或挂载的物品。
