重型承载对接式合页铰链结构设计

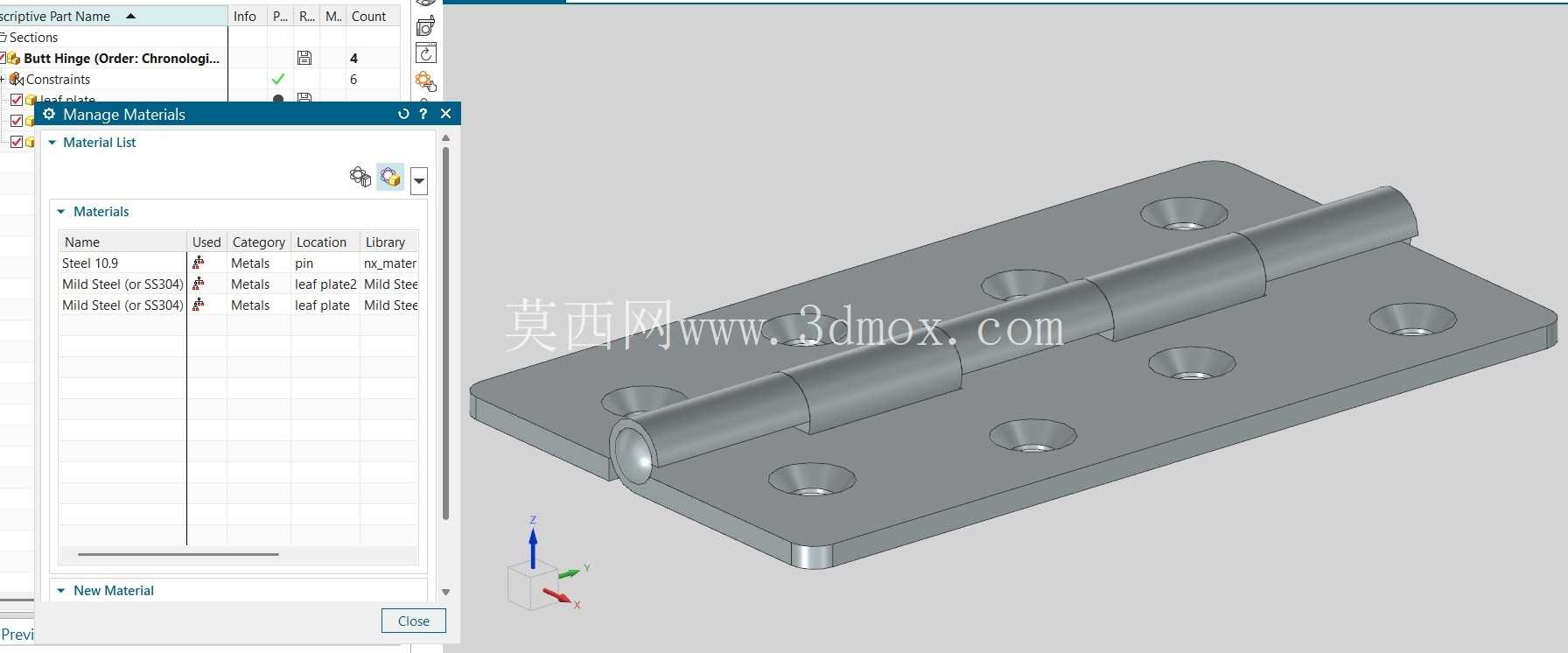

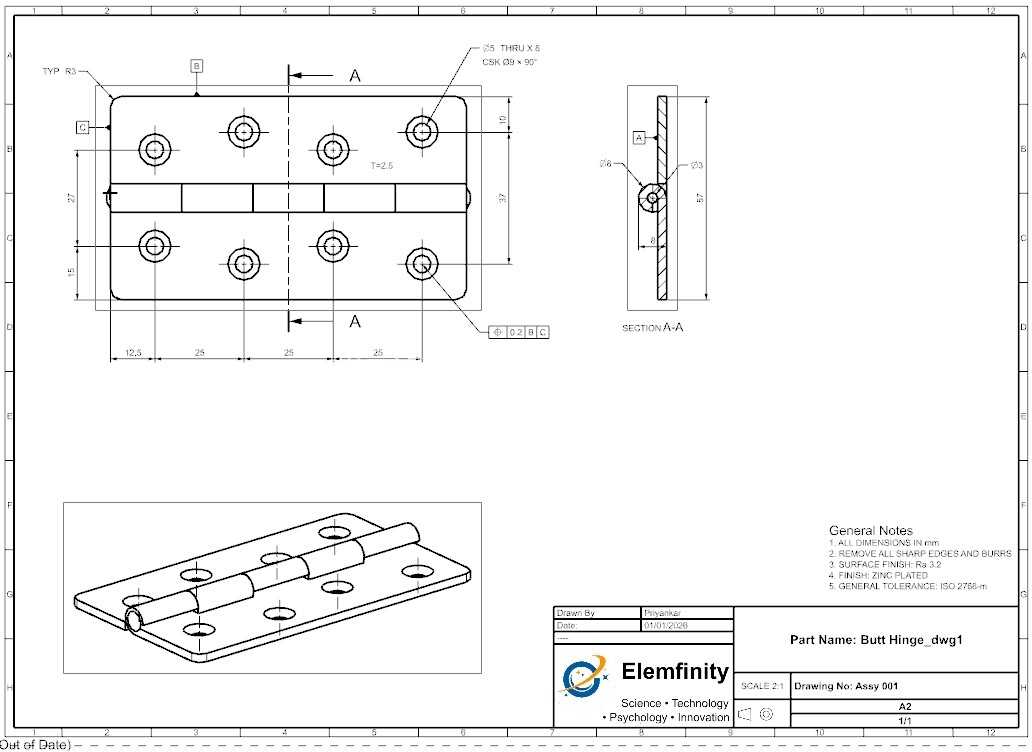

　　这类重型对接铰链的核心应用场景集中在大载荷、高频摆动的工业铰接部位，常见于重载卡车的货厢侧门、挂车坡道翻板、工业设备重型检修门、厂区重型防护面板的转动连接位置，区别于普通民用合页，这类铰接件需要同时承受径向剪切载荷与轴向的交变冲击力，普通薄型合页在这类工况下极易出现销钉变形、叶片铆接位开裂的问题，因此在结构设计阶段就需要从载荷传递路径出发做针对性强化。从结构功能来看，该铰链采用对称双矩形叶片搭配通长中心销的结构形式，两个叶片分别通过紧固件固定在需要相对转动的两个构件上，中心销贯穿两个叶片的卷边筒结构，实现0-180度范围内的摆动自由度，叶片上均匀排布的多个安装孔，可适配六角螺栓或者内六角圆柱头螺钉的紧固需求，多螺栓的排布方式可以将单点受力分散到整个安装面，避免局部应力集中导致的安装位板材变形。

　　设计思路上首先规避了普通合页的窄叶片、短销钉结构，将叶片的有效接触宽度做了加宽处理，卷边筒的长度与叶片宽度保持一致，让中心销的受力支撑段尽可能长，减少销钉在重载摆动时的弯曲挠度，同时两个叶片的结合面做了平面度公差控制，保证转动过程中不会出现卡滞、偏磨的问题；安装孔的排布采用对称矩阵式布局，孔位间距严格匹配工业常用的型钢、板材安装孔距标准，不需要现场二次打孔即可直接适配多数重载门体的安装需求。

　　从安装边界来看，该铰链的叶片厚度、卷边筒外径都做了统一的尺寸链校核，安装时只需要保证两个固定面的平面度公差在合理范围内，将中心销穿入后即可完成转动副的装配，不需要额外添加衬套即可实现顺畅转动，若应用在户外腐蚀环境，也可以在卷边筒内部加装自润滑铜套来提升耐磨寿命；外形尺寸上，叶片的长宽比例适配重型门体的安装边宽度，不会出现突出安装面过多导致的干涉问题，中心销的两端做了限位处理，避免工作过程中销钉轴向窜动脱出。

　　在实际选型应用中，这类铰链的单组额定承载能力远高于普通民用合页，单副铰链即可承受数百公斤的径向载荷，在坡道板这类需要承受动态冲击载荷的部位，通常会并排安装2-3组同规格铰链来分散冲击载荷，安装时需要注意螺栓的预紧力要均匀，避免单个螺栓受力过大导致叶片局部变形，日常维护只需要定期在中心销位置加注润滑脂即可保证长期顺畅转动，不需要频繁拆解更换。不同于冲压成型的薄型合页，该铰链的叶片采用整体下料成型，卷边部位通过多次折弯成型保证与中心销的配合间隙均匀，不会出现卷边开裂、销钉松旷的问题，在重型设备的检修门应用场景中，这类铰链可以承受门体反复开关带来的交变载荷，长期使用不会出现下垂、转动卡滞的问题；在卡车货厢门的应用中，能够承受货物装卸时对门体的碰撞冲击，不会因为局部冲击导致铰链失效。
