带透明防护外罩立式数控铣床设计

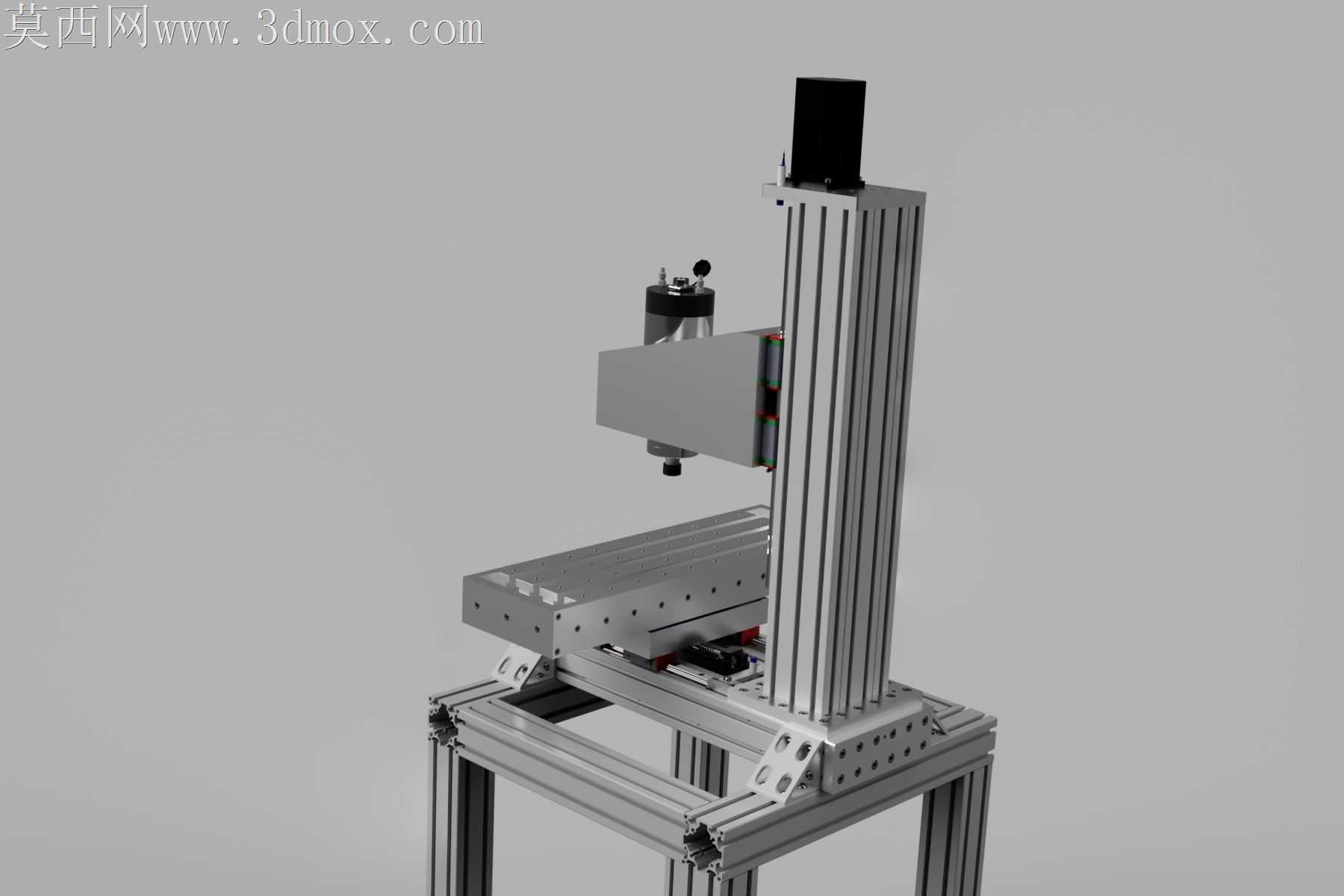

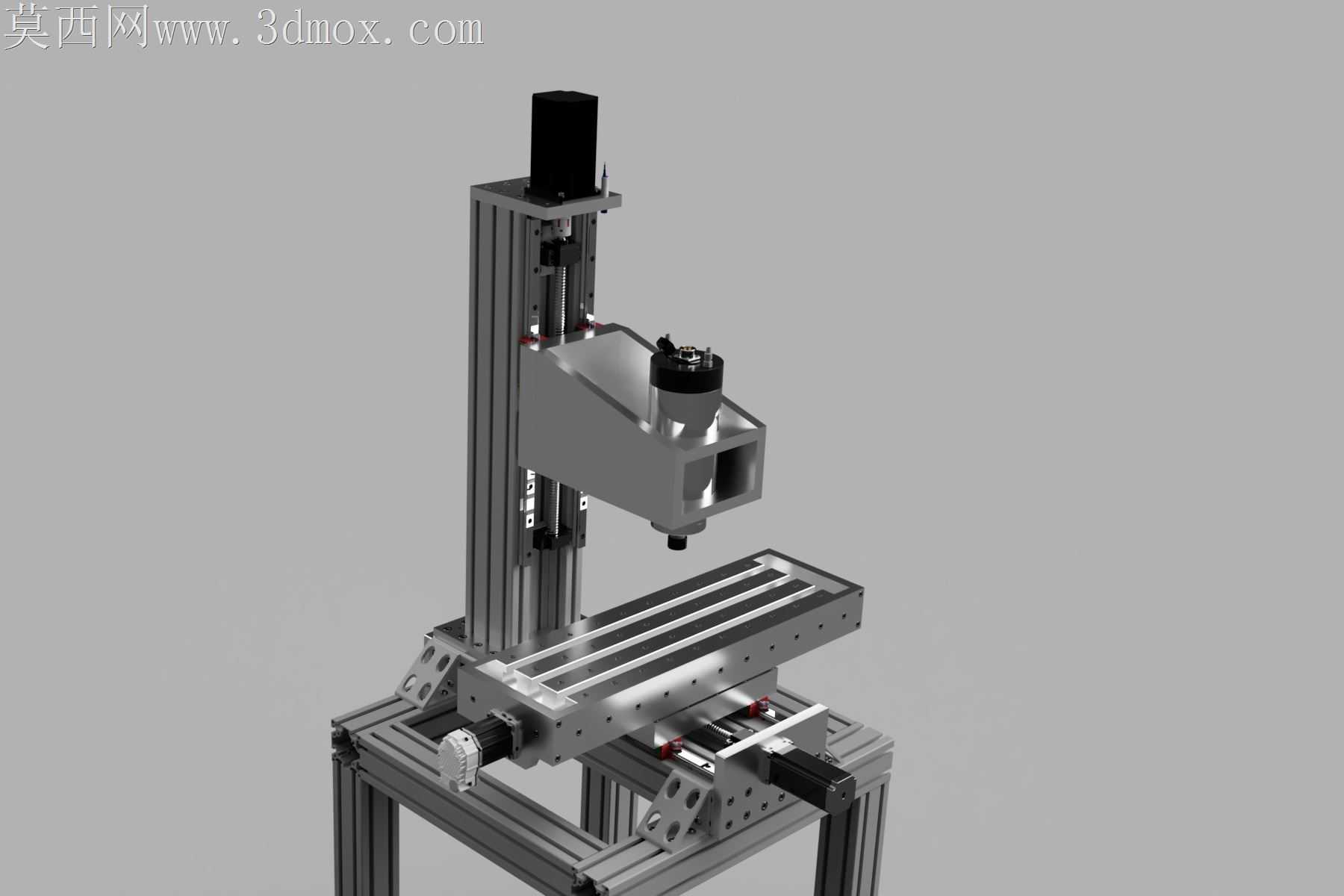

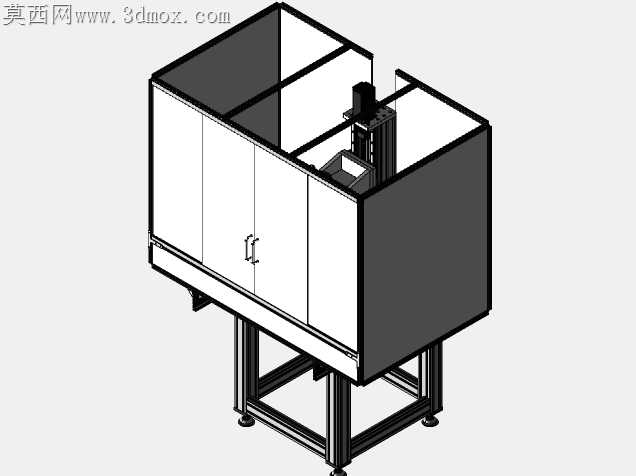

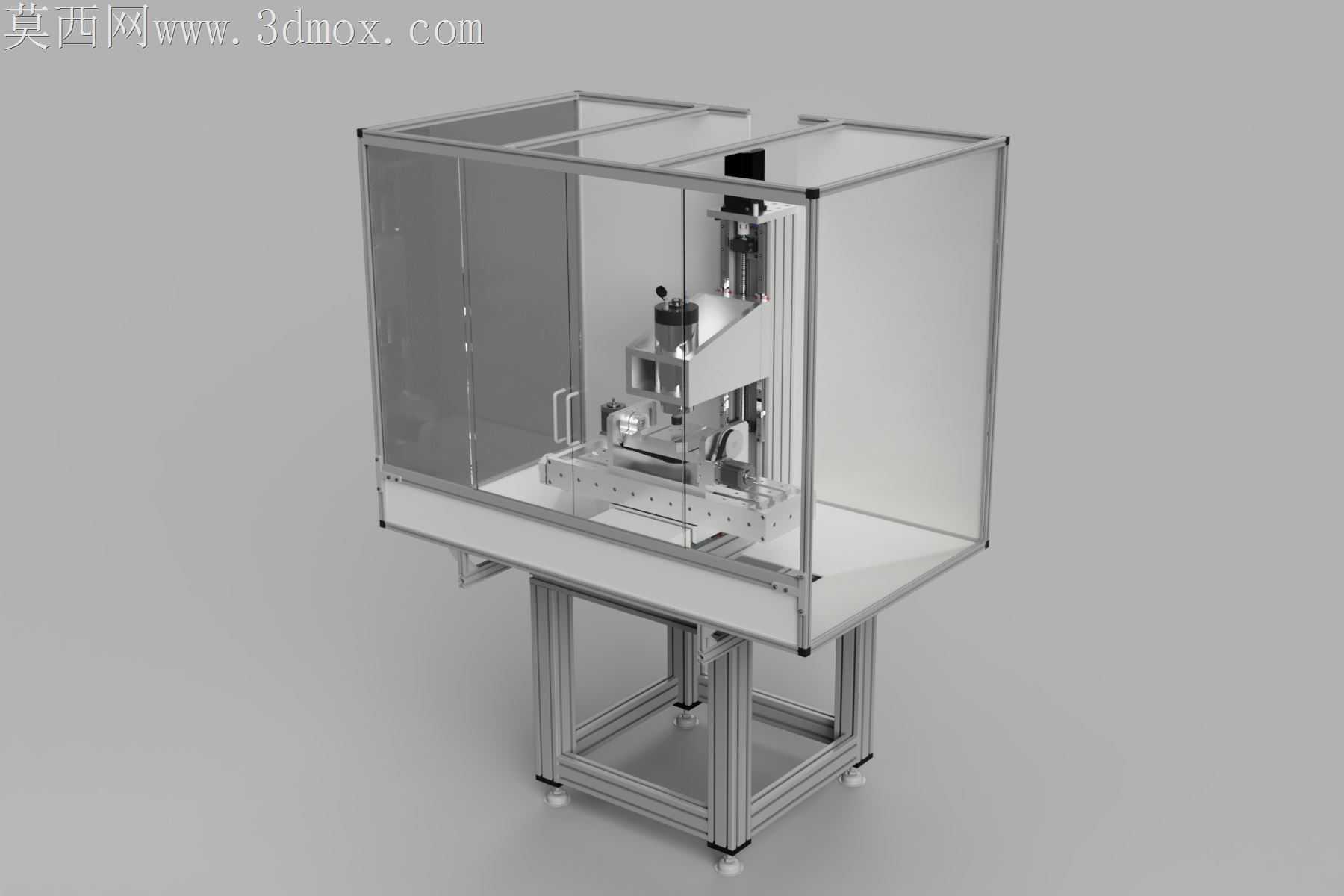

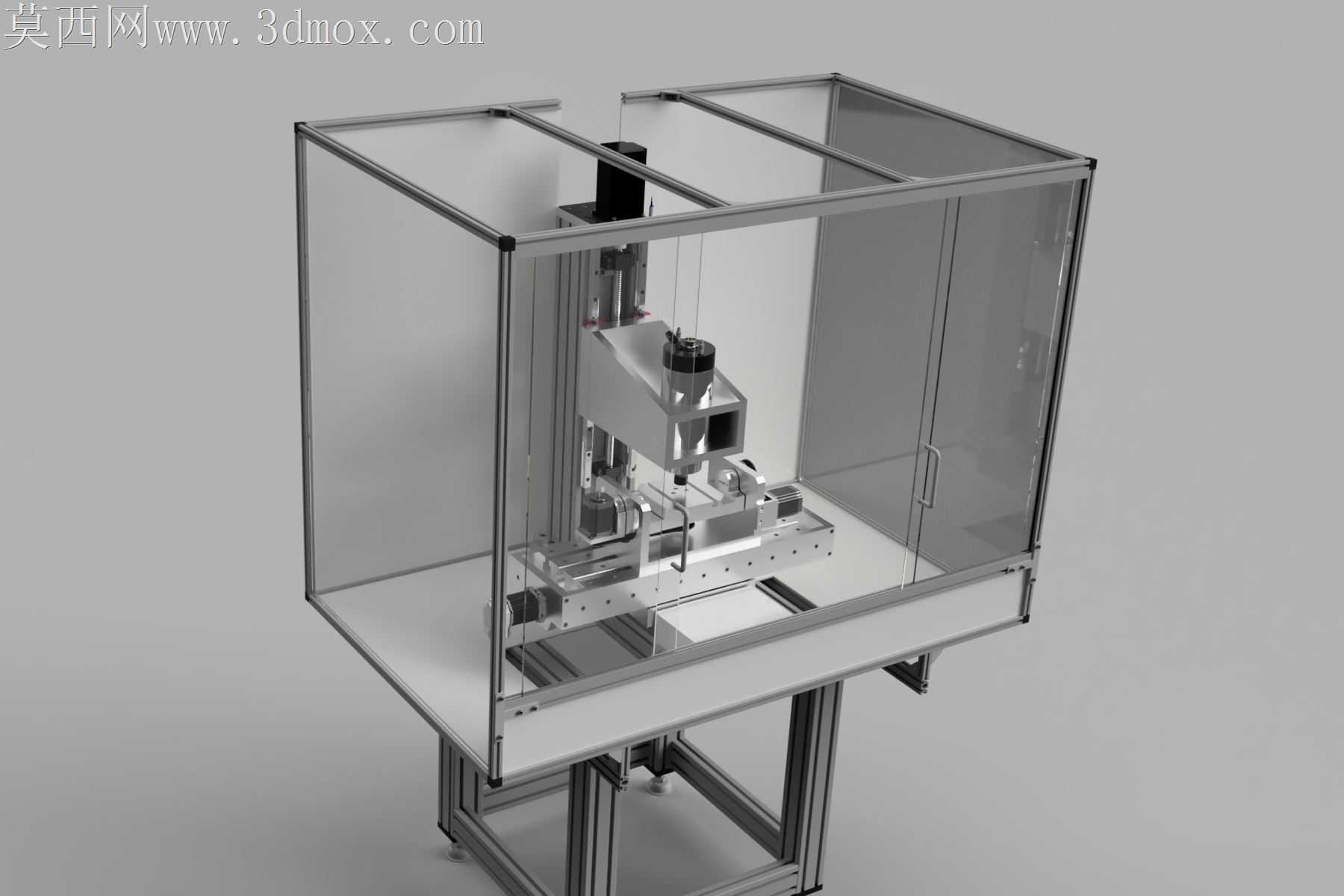

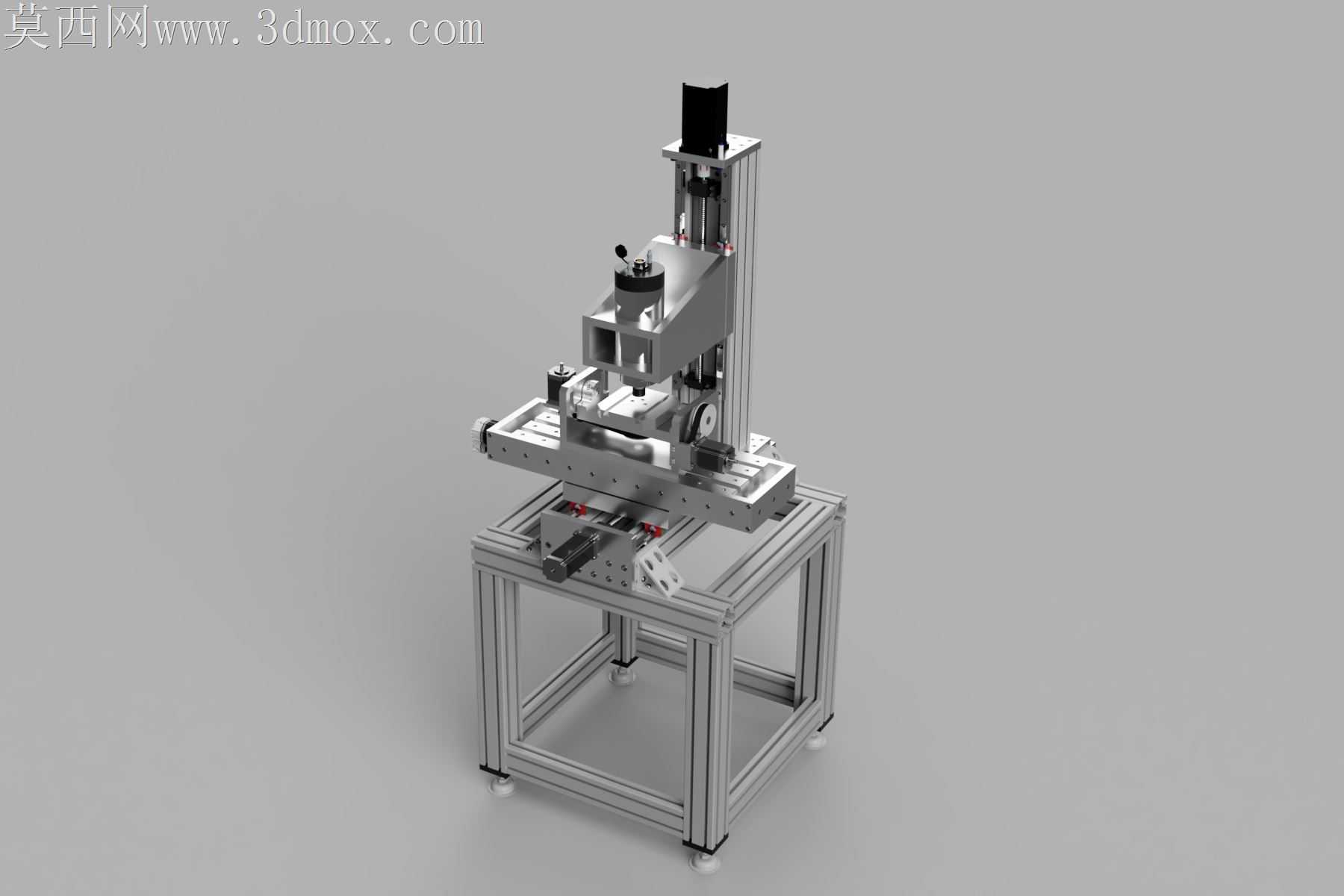

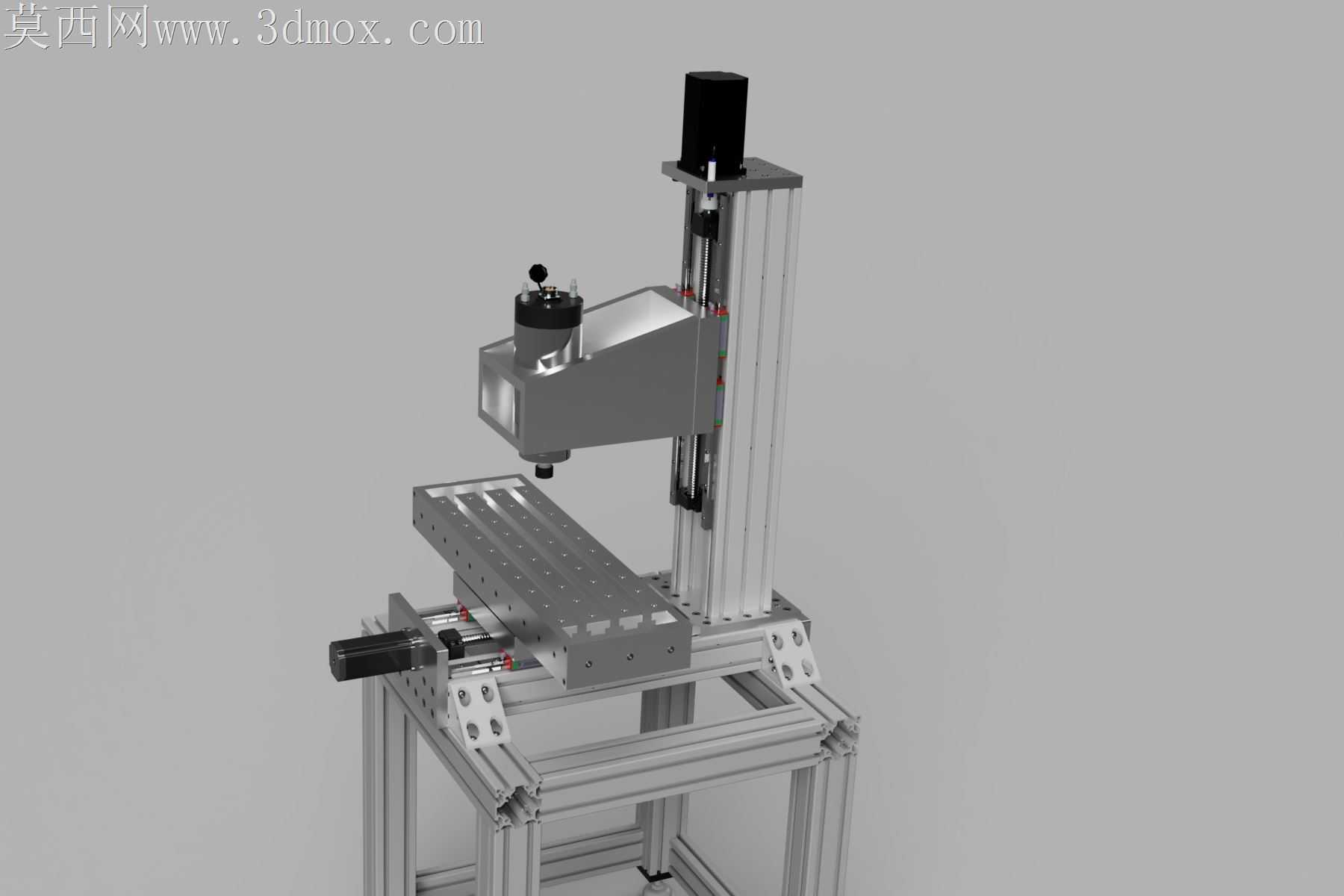

本作品为定制化立式数控铣床三维设计方案，整体建模过程严格遵循工业设备实际生产逻辑，先完成核心功能部件的参数化搭建，再逐层装配外围防护与支撑结构，最终通过渲染还原设备真实质感。建模阶段对传动系统做了精细化还原：采用Hiwin HGH20系列直线导轨作为运动导向部件，搭配TBIMotion系列16mm与20mm规格地面滚珠丝杠，可实现XYZ三轴的高精度进给运动，驱动部分预留了闭环步进器与伺服电机的适配安装位，可根据实际加工需求灵活选配驱动方案。设备的支撑框架采用Misumi标准铝型材与80/20规格T形槽挤压型材搭建，型材间的连接节点完全符合工业铝型材装配规范，无需额外焊接即可保证整体机架的结构强度与装配精度。外围防护采用透明亚克力板材作为封闭罩体，既可以隔绝加工过程中的切屑飞溅与切削液雾化扩散，又能直观观察内部加工状态，罩体预留了可开合的操作检修门，方便日常上下料与设备维护。模型的结构设计采用模块化拆分思路，所有紧固件单独归类为独立部件组，步进器等外购标准件直接复用成熟参数化模型，各运动关节的活动范围完全还原真实设备的行程参数，所有滑动、转动配合部位都预留了合理的装配间隙，不存在结构干涉问题。外壳部分作为独立模块单独设计，可根据实际车间布局需求快速更换防护样式，模型附带的物料清单可精准统计所有零部件的规格与用量，方便后续生产采购。渲染阶段采用工业级写实材质参数，铝型材赋予磨砂金属氧化质感，透明防护板调整了合适的透光率与反射粗糙度，金属加工部件赋予机加工后的细腻金属光泽，机架底部的支撑脚做了防滑橡胶材质处理，整体光影效果模拟车间真实照明环境，清晰展现设备的结构层次与细节特征，可直接用于方案展示、技术交流与生产指导。
