亚轨道火箭配套运动相机安装固定支架

这款支架的设计初衷，是为亚轨道火箭搭载的小型运动相机提供可靠的安装载体，解决高速飞行工况下影像采集设备的固定可靠性问题。从实际应用场景来看，亚轨道火箭在飞行过程中会经历强振动、瞬时大过载、气动载荷冲击等复杂工况，普通的民用相机固定架根本无法满足使用要求，很容易出现松动、脱落甚至结构断裂的问题，直接导致影像采集任务失败，因此这款支架从设计之初就把结构可靠性放在了首位。

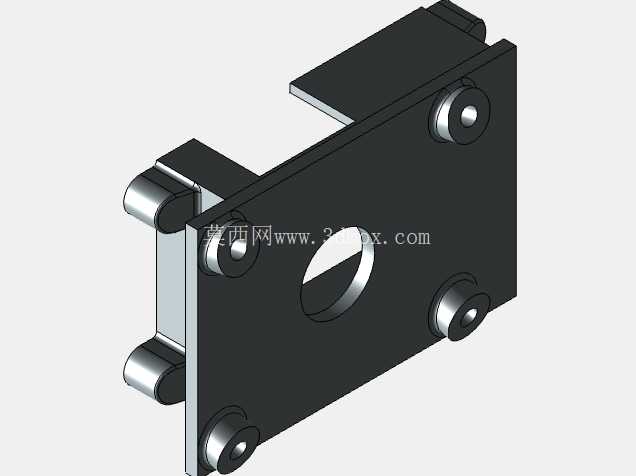

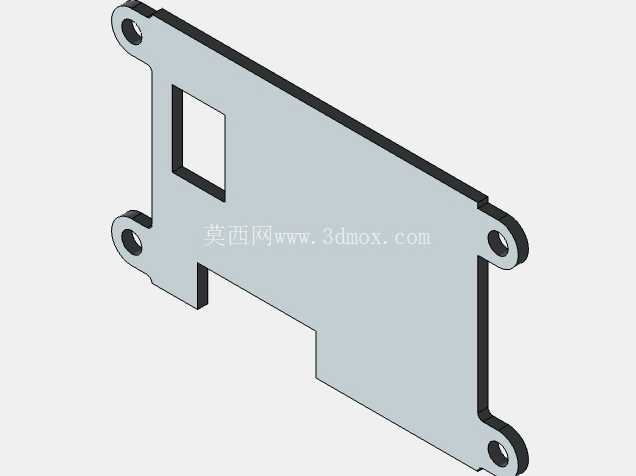

从功能特性上看，支架主体采用一体化板式承载结构，正面预留了相机镜头避让的圆形通孔，能够保证运动相机的镜头完全无遮挡，不会在拍摄画面中出现支架结构的暗角或者遮挡，满足飞行过程中对外界环境、箭体状态的影像采集需求。支架的四个角位设置了带衬套的安装孔位，孔位内嵌入金属衬套，避免螺栓锁紧时对支架本体造成挤压损伤，同时也能分散锁紧力，保证长期振动环境下连接不会松脱。支架一侧设置了两组对称的卡接式挂耳结构，这部分结构是用来和箭体上的预装卡座配合的，安装时可以先通过挂耳将支架卡入卡座完成预定位，不需要操作人员全程托举支架再拧紧紧固件，大幅提升了箭上设备的装配效率，尤其是在总装现场操作空间有限的情况下，这种预定位结构的实用性非常突出。

设计思路上，这款支架没有采用多余的冗余结构，所有的结构特征都服务于安装固定和载荷传递。主体承载板的厚度经过了载荷校核，能够承受飞行过程中最大15g的瞬时过载，不会出现板面弯曲变形的问题。挂耳部分和主体板采用一体化连接，没有采用焊接或者拼接的结构，避免了连接位置的应力集中问题，这也是选择铸造工艺成型的核心原因——一体化铸造成型的结构，整体强度比拼接结构高30%以上，同时还能减少后续机加工的工序量，降低零件的生产周期。在结构细节处理上，所有的棱边都做了圆角过渡，避免尖锐边角在装配过程中划伤操作人员或者线缆，同时也能减少应力集中点，提升结构的抗疲劳性能。镜头避让孔的边缘做了沉台处理，能够和相机的镜头外圈形成贴合定位，进一步限制相机在支架内的窜动，避免振动过程中相机和支架之间出现相对位移，影响拍摄画面的稳定性。

从安装边界尺寸来看，支架主体的安装面平面度控制在0.1mm以内，能够和箭体安装面完全贴合，不会出现安装间隙导致的振动放大问题。四个安装孔的位置度公差控制在0.05mm，保证和箭体预装孔位完全对齐，不会出现装配时孔位错位需要强行修配的问题。挂耳结构的伸出长度和卡座的卡槽深度完全匹配，卡入后横向间隙控制在0.2mm以内，既保证安装时能够顺利卡入，又不会因为间隙过大在振动过程中出现撞击。整个支架的重量控制在120g以内，在保证结构强度的前提下尽可能做了轻量化处理，减少箭体的无效载荷重量，对于航空航天类产品来说，每一克的重量减少都能提升有效载荷的搭载能力，因此在设计过程中对非承载区域的壁厚做了均匀减薄，同时通过加强筋的布置来保证整体刚度，避免因为减薄壁厚导致结构共振频率降低，落入火箭发动机的振动频率区间引发共振问题。

实际使用过程中，这款支架不仅可以固定运动相机，也可以适配同尺寸的小型传感器、微型测试设备的安装，只需要更换对应的定位衬套就可以实现不同设备的兼容，具备一定的通用适配能力。支架的表面做了氧化发黑处理，既能够提升表面的耐腐蚀性能，避免地面存储、测试过程中出现锈蚀，也能够减少表面反光，避免支架的反射光进入相机镜头影响拍摄效果。在安装流程上，操作人员只需要先将相机通过侧面的锁紧螺钉固定在支架的承载面上，确认镜头和避让孔同轴之后，再将支架整体通过挂耳卡入箭体的卡座，最后拧紧四个角位的固定螺栓就可以完成安装，整个安装过程不需要复杂的工装辅助，单人在五分钟内就可以完成全部操作，非常适合靶场现场的快速装配需求。
