铁路轨道固定用右手型弹性夹结构设计

　　在铁路线路的轨道结构体系中，钢轨与轨下基础的连接可靠性直接决定了线路运行的稳定性与服役寿命，弹性轨道夹作为无砟轨道、有砟轨道扣件系统中的核心弹性压紧部件，承担着为钢轨提供持续扣压力、缓冲轮轨动态冲击、约束钢轨纵横位移的关键作用。不同于普通刚性压块，这类弹性夹依靠自身金属材料的弹性变形产生扣压力，能够在钢轨承受列车通过带来的垂向、横向动态载荷时，允许钢轨在材料弹性极限范围内产生微小的垂向沉降与横向蠕动，既避免了刚性约束带来的应力集中导致的扣件断裂、钢轨伤损问题，也能通过弹性形变吸收轮轨冲击能量，降低轨道结构的振动传递，减少轨下基础的疲劳损伤，同时有效抑制钢轨在温度应力、列车制动力作用下的纵向爬行，维持轨道几何形位的长期稳定。

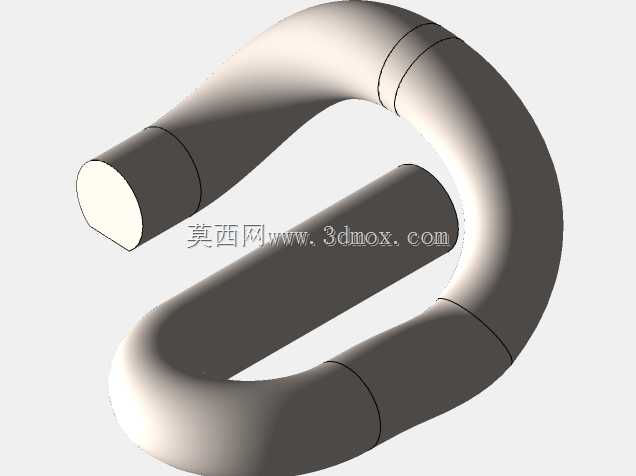

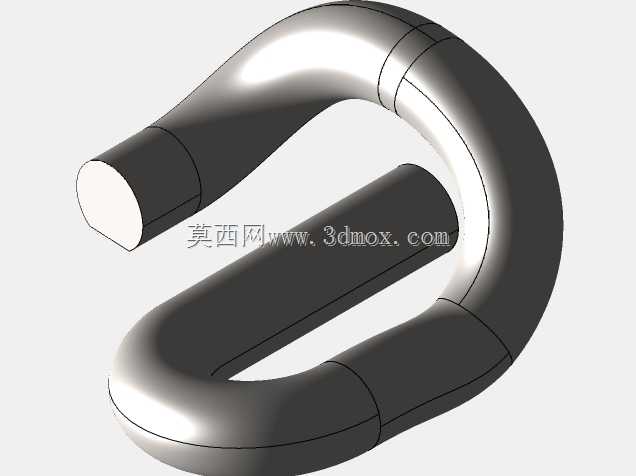

　　从结构设计逻辑来看，这款右手型弹性夹采用圆钢弯折成型的对称弯钩式结构，整体为连续弯曲的Ω形轮廓，两个平直段作为扣压端分别贴合钢轨轨脚的上表面与轨下垫板的支撑面，中间的弧形弯曲段作为弹性变形的核心区域，在安装到位后产生预设的弹性变形量，转化为作用在钢轨上的稳定扣压力。设计过程中需要重点匹配几个核心参数：首先是材料的选型，通常采用高强度弹簧钢热轧圆钢作为坯料，经过淬火、中温回火热处理后获得均匀的回火屈氏体组织，保证足够的屈服强度、疲劳强度与冲击韧性，能够承受长期反复的交变载荷而不发生塑性变形或疲劳断裂；其次是弯曲半径的设定，圆弧段的曲率半径需要兼顾弹性变形量与应力集中水平，过小的弯曲半径会导致弯折处应力集中系数过高，在循环载荷下容易萌生疲劳裂纹，过大的弯曲半径则会降低弹性夹的整体刚度，无法提供足够的扣压力，需要结合所用圆钢的直径、目标扣压力值反复迭代计算，确保安装状态下圆弧段的最大工作应力处于材料的许用应力范围内。

　　在安装边界与尺寸适配方面，这类弹性夹的外形尺寸需要严格匹配对应扣件系统的安装空间：两个平直扣压端的长度需要覆盖钢轨轨脚的有效扣压宽度，保证扣压力均匀分布在轨脚表面，避免局部压应力过大造成轨脚压溃；平直段的直径决定了扣压端的接触面积与自身抗弯刚度，需要根据线路的轴重等级、设计时速选择对应的圆钢直径，重载线路通常采用更大直径的坯料以获得更高的扣压力与抗疲劳性能，城市轨道交通、普速线路则可采用稍小直径的规格平衡弹性与扣压需求；弹性夹的整体开口尺寸需要适配轨距块、预埋套管的位置公差，保证安装时能够顺利嵌入扣件的安装槽位，不会与相邻部件发生干涉，同时在安装到位后，弹性夹的尾部与轨距挡肩之间预留足够的安全间隙，避免钢轨出现大横向位移时弹性夹与挡肩发生刚性碰撞。

　　实际线路应用中，弹性轨道夹的性能直接影响行车安全：如果扣压力不足，会导致钢轨在列车通过时出现过大的横向位移与纵向爬行，长期作用下会引发轨距扩大、轨道不平顺等问题，严重时甚至可能导致列车脱轨；如果扣压力过大，则会约束钢轨的正常伸缩与弹性变形，导致钢轨内部温度应力无法释放，夏季容易出现胀轨跑道，冬季容易出现钢轨断裂，同时过大的扣压力也会加速弹性夹自身的疲劳失效。因此在设计阶段，除了静态的扣压力测试，还需要通过疲劳试验模拟数百万次轮轨载荷循环下的性能衰减，确保弹性夹在全生命周期内扣压力的衰减量控制在允许范围内；同时还要考虑不同环境温度下材料性能的变化，在低温环境下弹簧钢的冲击韧性会有所下降，需要通过材料成分调整、热处理工艺优化保证低温地区的使用可靠性。

　　不同于普通的机械连接件，弹性轨道夹的工作状态长期处于露天环境，需要耐受雨水、冰雪、融雪剂、大气腐蚀等多种环境因素的侵蚀，因此表面通常会进行钝化、镀锌或者达克罗处理，提升防腐性能，延长野外服役寿命。在结构细节处理上，所有弯折处都需要进行圆滑过渡，避免出现尖角、折叠、裂纹等锻造、弯折缺陷，平直段与钢轨接触的表面需要保证足够的平面度，避免局部点接触导致的应力集中；弹性夹的两个自由端需要做倒圆角处理，避免安装、维护过程中划伤施工人员，同时也能减少端部的应力集中。

　　在三维建模过程中，这类弹性夹的模型构建需要重点还原弯折处的曲率变化、各段的同轴度与平直度，不能简单采用直线加圆弧的拼接方式，需要考虑实际弯折工艺带来的曲率过渡区，保证模型的几何特征与实际产品一致，才能为后续的有限元仿真分析、扣件系统的装配干涉检查提供准确的数模基础。尤其是中间弧形段的变形区域，曲面的连续性直接影响有限元分析时应力分布计算的准确性，如果模型存在几何不连续、尖角等问题，会导致仿真结果出现应力奇异，无法准确反映实际工作状态下的应力水平。对于铁路扣件系统的设计人员来说，准确的弹性夹三维模型也是进行扣件系统整体匹配设计、安装工装设计的基础，能够提前验证不同公差组合下的装配可行性，减少现场安装时出现的卡滞、扣压力不足等问题。
