压铸模具数控加工刀路三维设计方案

项目分类:铸造模 发布时间:2026-06-05 ID:1174103
  • 压铸模具数控加工刀路三维设计方案

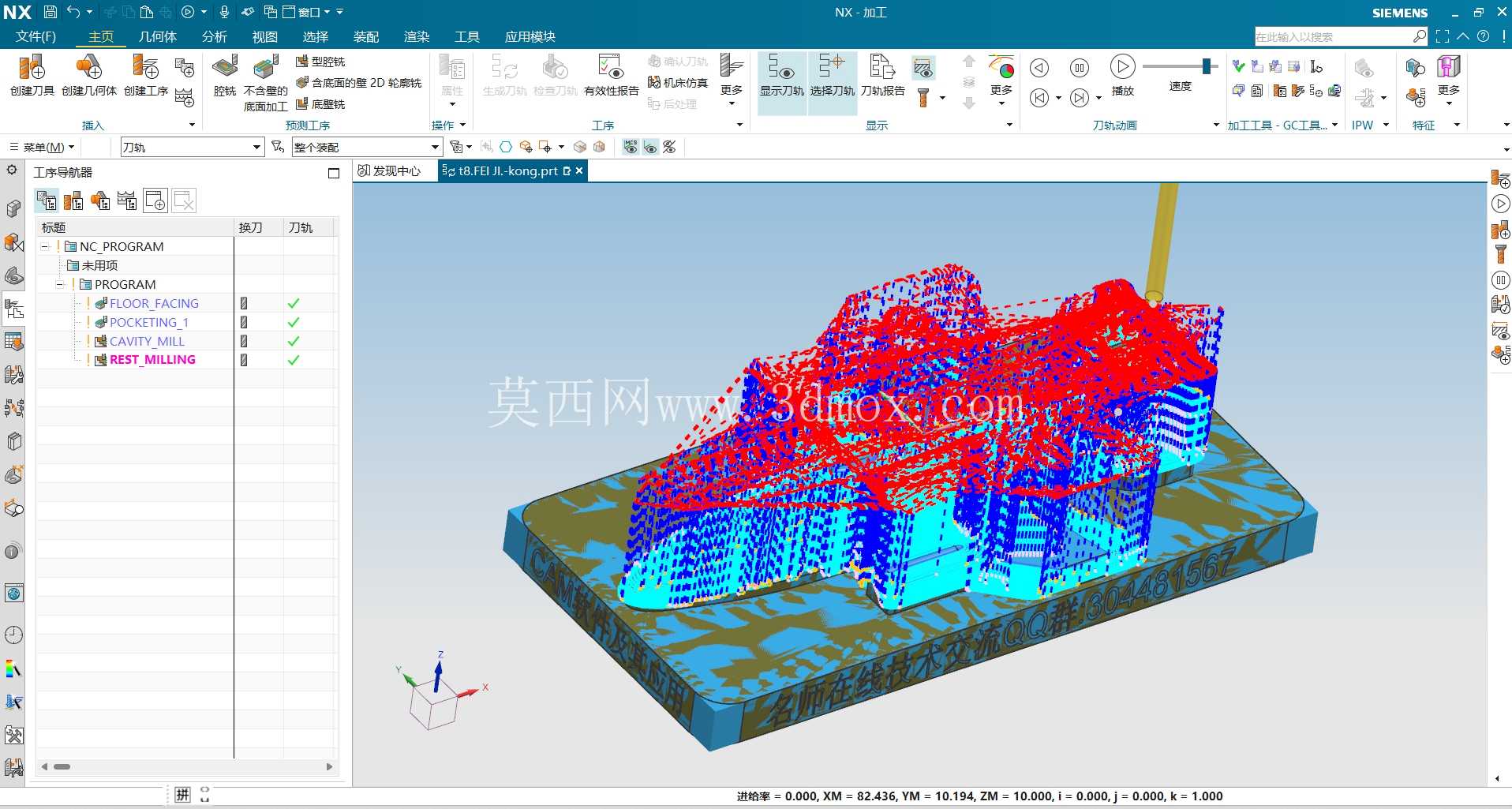

  这套压铸模具的数控加工刀路设计,核心围绕铝合金压铸件批量生产的实际加工需求展开,从毛坯装夹定位到最终精加工成型的全工序刀路都做了针对性的排布优化。首先看装夹基准,整套模具的模坯选用标准模架规格,底面作为统一的定位基准,加工前先完成基准面的飞平工序,保证后续所有型腔、流道、冷却孔位的加工坐标系统一,避免多次装夹带来的形位公差偏移。粗加工环节采用型腔铣削策略,选用大进给圆角铣刀,刀路按照模腔的轮廓分层环切,每层切深控制在刀具直径的1/3左右,同时在模腔的陡峭区域做了刀路加密处理,避免大切深带来的让刀问题,粗加工后预留0.5mm的半精加工余量,保证后续工序的切削负载均匀。

  半精加工环节采用等高铣削配合固定轴曲面铣的组合策略,针对模腔内部的深肋位、拐角区域做了单独的刀路优化,把常规加工中容易出现的残料区域提前做了清根预处理,避免精加工时刀具突然接触大余量残料出现崩刀问题,半精加工后整体余量控制在0.15mm,给精加工预留均匀的切削厚度。精加工环节是整个刀路设计的核心,模腔的成型曲面采用球头铣刀做流线型刀路排布,刀路走向顺着压铸件的脱模方向设置,减少加工后表面的刀纹接痕,同时在分型面位置做了刀路延伸处理,保证分型面贴合时的密封性,避免压铸生产中出现飞边问题。

  针对模腔内部的小尺寸特征,比如顶针孔位、流道转角、冷却水道接口位置,单独设置了小刀清角工序,选用直径匹配的立铣刀做局部轮廓铣削,保证这些位置的尺寸精度符合装配要求,不会出现顶针卡滞、流道挂铝的生产问题。整个刀路设计还考虑了机床的实际加工负载,在刀具切入切出位置都设置了圆弧过渡路径,避免刀具直接垂直冲击工件表面,同时在非切削移动环节设置了安全抬刀高度,避开模坯上的装夹压板位置,防止加工中出现撞机事故。从实际生产适配性来看,这套刀路可以直接适配常见的立式加工中心,不需要做过多的后处理调整,加工完成的模腔表面粗糙度可以达到Ra1.6,不需要后续大量的手工抛光工序,能有效缩短模具的制造周期。

  另外刀路排布中还针对压铸模具的生产特性,在浇口套位置、分流锥位置做了单独的加工刀路,保证这些高温熔体冲刷区域的尺寸精度和表面硬度预留,后续做表面氮化处理时不会因为尺寸偏差影响装配。模架的导柱导套安装孔位也在同一坐标系下完成点位加工,保证合模时的同轴度误差控制在0.02mm以内,避免压铸生产中出现导柱拉伤、合模错位的问题。整个加工过程的工序排布遵循先粗后精、先面后孔的加工原则,所有孔位加工都先做中心钻定位,再钻孔、铰孔,保证孔位的位置精度,冷却水道的加工还做了深度管控,避免钻穿模腔导致生产中出现漏水问题。
