驾驶舱电气线路路由集成面板结构设计

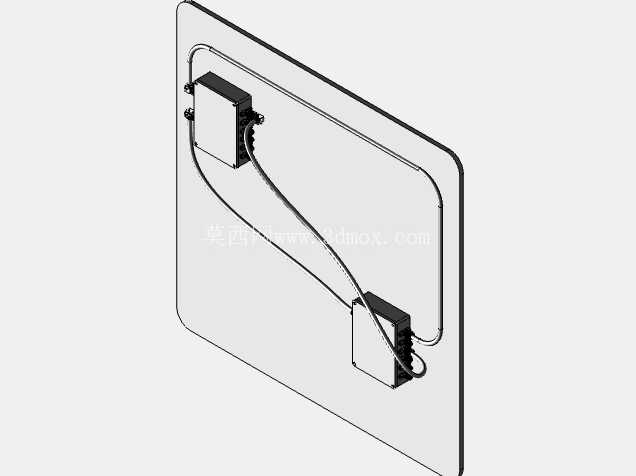

　　在移动载具驾驶舱的电气系统搭建环节，线路路由面板是梳理舱内强弱电走线、规避线束干涉磨损的核心承载部件，日常作业中不少一线结构工程师容易忽略这类部件的安装边界预留，导致后期实装阶段出现线束弯折半径不足、接插件插拔空间不够的问题，这套三维结构在设计阶段就把现场装配的各类隐性约束纳入了考量范围。从实际应用场景来看，这类路由面板多布置在驾驶舱侧围内饰板后方、仪表台骨架的预留安装位上，既要承接来自舱外传感器、动力舱控制线束的进线端，也要分线对接舱内操纵开关、显示终端、通讯模块的出线端，相当于舱内电气线路的分线枢纽，日常运维中检修人员不需要拆解全部内饰，仅需打开对应位置的检修口就能通过面板上的预留走线槽梳理故障线路，大幅降低后期运维的拆解工作量。

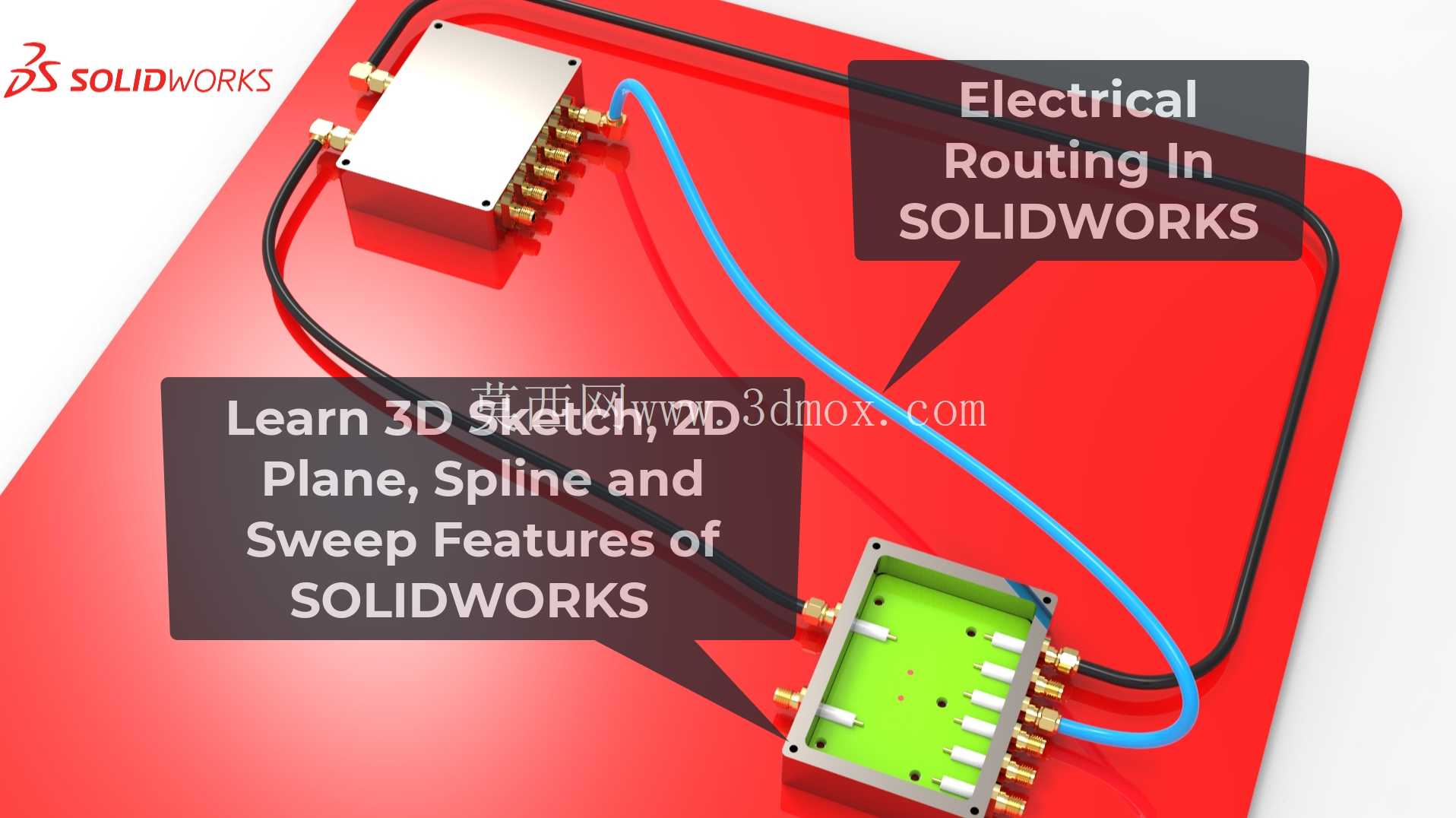

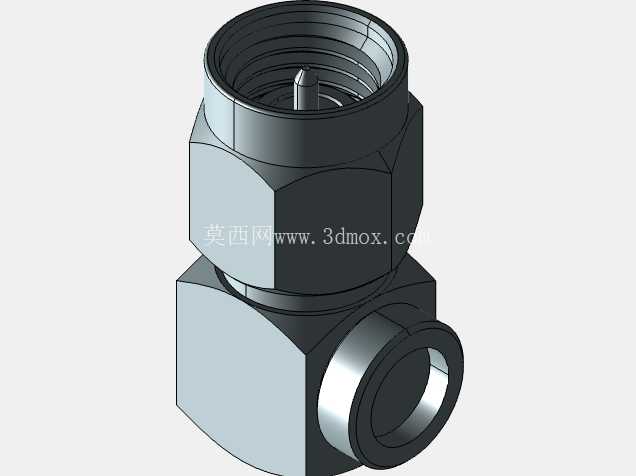

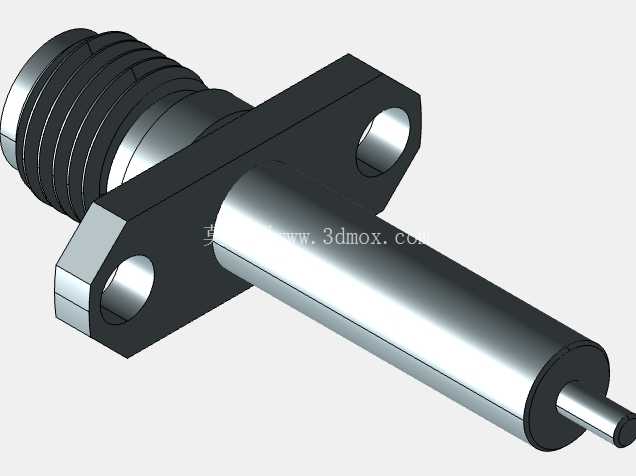

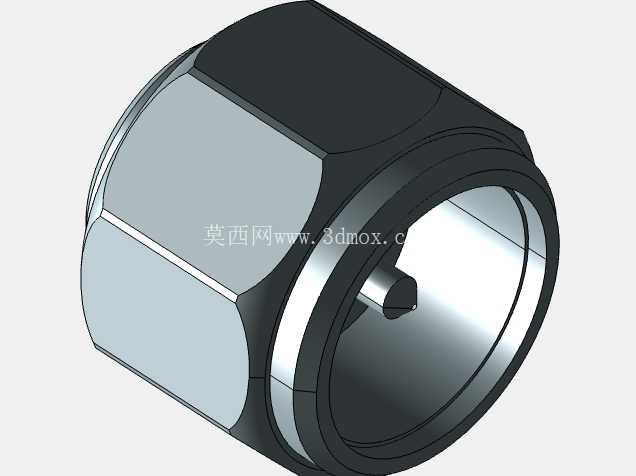

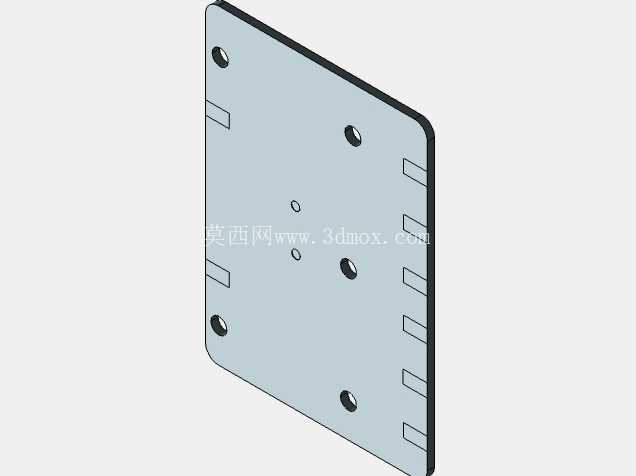

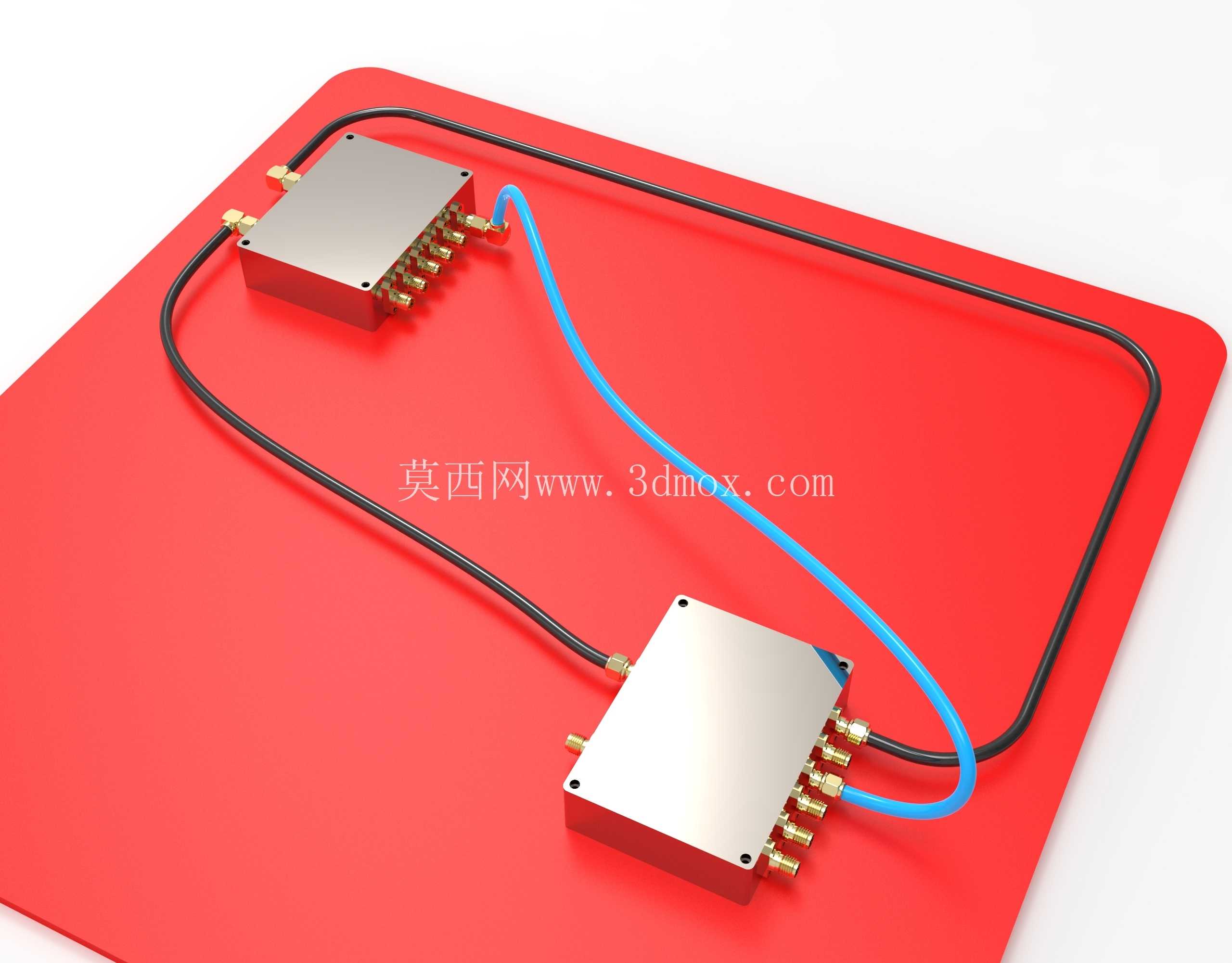

　　设计思路上没有采用传统的整块平板开孔结构，而是做了分层式的路由框布局：上层区域预留了多组同轴接头的固定安装位，适配射频通讯类线路的端接需求，接头安装位周边做了1.5mm的凸台加强筋，避免长期车辆振动导致接头固定位开裂；下层的绿色分线区域设置了错落的走线卡位，不同线径的电源线、信号线、屏蔽线可以分别卡入对应卡位，减少不同类型线路之间的信号干扰，同时每个卡位都预留了扎带固定孔，线束排布完成后可以用尼龙扎带做二次固定，应对载具行驶过程中的持续振动工况。外形尺寸方面，整体外轮廓控制在180mm×120mm×35mm的边界范围内，四个角的安装孔位采用了6.2mm的通孔设计，适配M6的标准固定螺栓，安装孔周边做了3mm的沉台，保证螺栓安装后头部不突出面板表面，避免和周边内饰件产生干涉；面板侧边的进线口做了R5的圆角过渡，防止线束穿入时被锐边割破绝缘层，出线端的每个分线位都预留了10mm的插拔操作空间，就算是戴劳保手套作业也能顺利完成接插件的插拔操作。

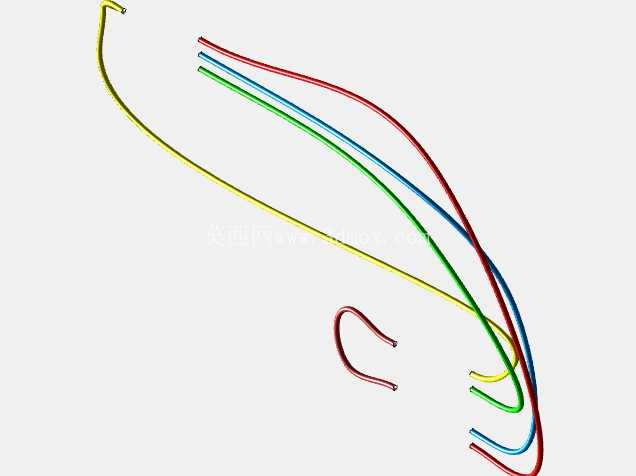

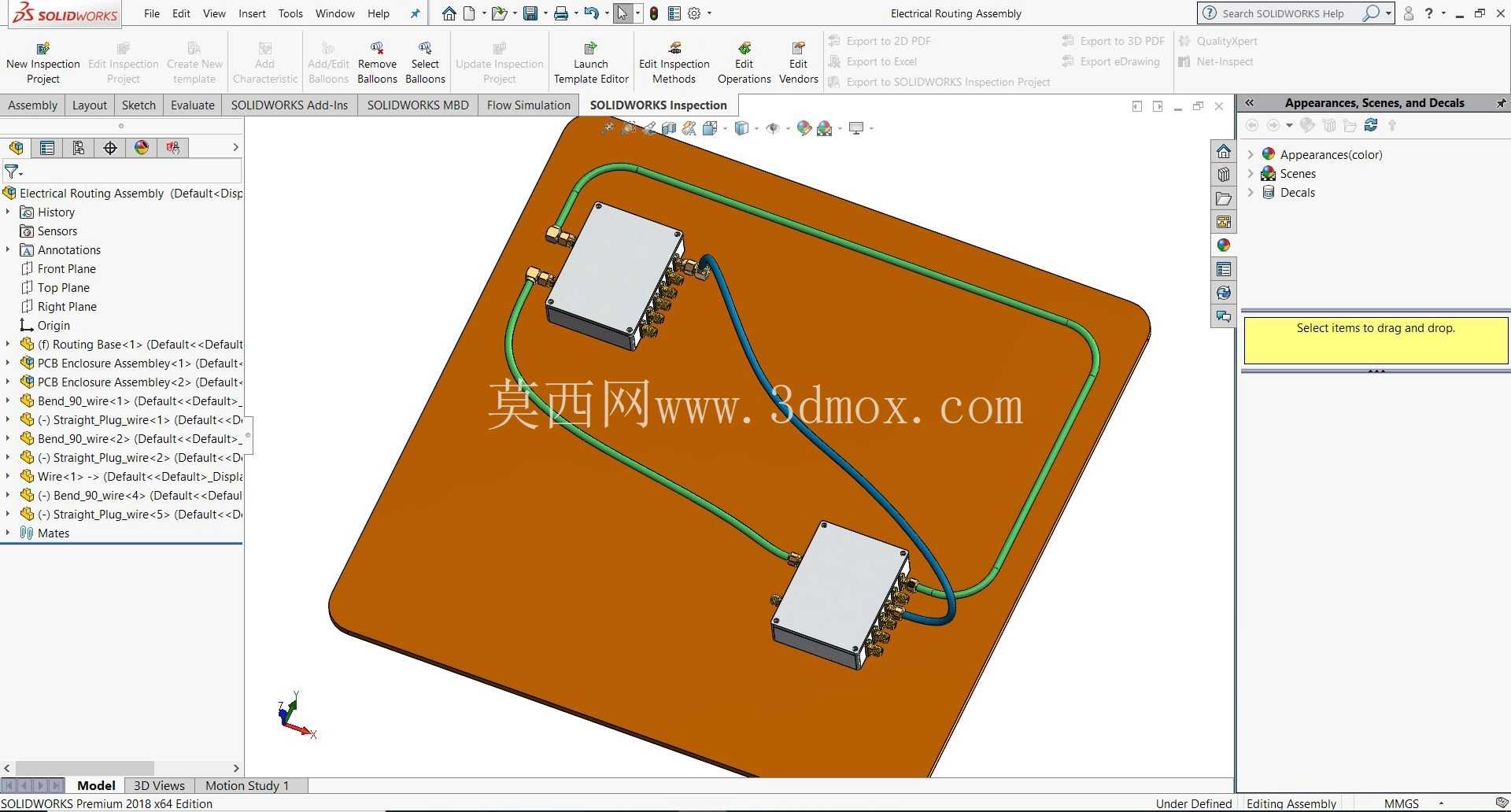

　　功能特性上，面板本体采用一体铸造成型后做机加工的工艺路线，材料选用常用的铸铝合金，在保证结构强度的同时控制整体重量，不会给驾驶舱骨架增加额外的负重；面板表面做了导电氧化处理，既可以提升耐锈蚀能力，也能形成连续的导电层，配合安装位的接地端子实现整体屏蔽，减少车载电气设备工作时的电磁干扰影响。实际建模过程中，特意把电气布线的扫掠路径和面板结构做了关联设计，每一段走线的弯折半径都不小于线束外径的3倍，满足车载线束的布线规范，避免因为弯折过度导致线芯断裂；路由框内部的隔筋高度设置为12mm，刚好可以覆盖常用车载线束的外径范围，不同走向的线束被隔筋分隔开，就算长期使用出现扎带松脱的情况，线束也不会随意移位搭接到其他线路上。

　　不少新手工程师在做这类面板设计时，往往只关注结构本身的强度，忽略了线束装配的工艺性，比如接插件后方没有预留足够的操作空间，现场装配时工人只能强行弯折线束完成插接，给后期线路故障埋下隐患，这套结构在每个接插件安装位的后方都预留了至少30mm的操作空间，不管是插接还是拆卸都不需要强行掰动线柬。另外面板和安装骨架之间预留了2mm的减震垫安装间隙，实际装配时可以在接触面加装橡胶减震垫，过滤行驶过程中传递到面板上的振动，避免接头因为长期振动出现松脱的问题；面板上的所有锐边都做了R0.8的倒角处理，不管是装配过程还是后期检修，都不会划伤作业人员的手部或者线束绝缘层。从布线逻辑来看，强电线路的走线位和弱电信号线路的走线位分别布置在面板的两侧，中间通过凸起的隔筋做物理分隔，最大程度降低强电对弱电信号的干扰，尤其是射频通讯类的线路，单独布置在面板上层的屏蔽区域，走线路径尽可能短，减少信号衰减。
