带铰接支座的平板式安装连接构件

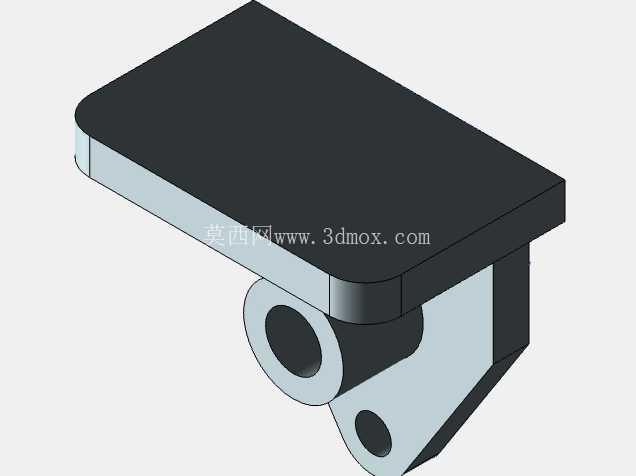

　　从实际应用场景来看，这类构件常出现在需要实现平面承载同时具备转动自由度的设备部位，比如小型设备的舱门铰接支撑、可调角度的安装平台支座、连杆机构的端部连接座等场景，既能够为上方安装的零部件提供稳定的平面安装基准，又能通过下部的铰接结构实现角度调整或者相对转动的功能需求。在设计思路上，上部平板的圆角处理一方面是为了避免尖锐边角带来的装配划伤风险，另一方面也能降低铸造或者加工过程中的应力集中问题，提升零件的抗疲劳性能；平板的厚度经过受力校核，能够满足常规工况下的静载与小幅动载承载需求，不会在长期使用中出现平面变形导致安装基准偏移的问题。该构件属于机械系统中常见的安装支撑类零件，主体由上部平板与下部铰接支座两部分构成，上部平板为矩形带圆角结构，主要承担被安装部件的承载与定位功能，平板下表面与下部支撑结构采用一体化连接，保证整体结构的刚性与受力传递效率。下部的铰接支座带有同轴通孔结构，可通过销轴与对应配合件实现铰接连接，允许连接部件在一定角度范围内相对转动，同时支座侧面附带的小孔可用于安装限位销或者润滑管路接口，满足铰接部位的限位或者维护需求。

　　下部的铰接孔同轴度要求较高，建模过程中需要保证孔的圆柱度与轴线与平板安装面的平行度，避免装配后出现销轴卡滞、转动不畅的问题；铰接部位的支撑筋板采用三角形过渡结构，在不额外增加过多零件重量的前提下，有效提升铰接部位与上部平板连接位置的结构强度，避免受力时出现连接根部断裂的问题。从安装边界来看，上部平板的平面尺寸决定了其能够适配的被安装件的底座尺寸范围，安装时可通过平板上预留的安装孔位（图中未完全展示但属于这类零件的常规设计）采用螺栓紧固的方式固定被安装部件，下部铰接孔的内径尺寸决定了适配销轴的直径范围，装配时需要保证销轴与孔的配合间隙符合转动副的设计要求，既不能间隙过大导致晃动量超标，也不能间隙过小导致转动阻力过大甚至卡死。

　　这类零件在实际生产中多采用铸造工艺完成毛坯成型，再通过机加工保证安装平面的平面度、铰接孔的尺寸精度与形位公差，建模过程中需要充分考虑铸造拔模斜度、加工余量的预留，避免后续生产环节出现工艺可行性问题。在受力传递路径上，上部平板承受的垂直载荷会通过支撑筋板均匀传递到下部铰接座部位，再通过销轴将载荷传递到相邻的连接构件上，整体受力路径清晰，结构设计上避免了出现应力集中的锐角转折，所有受力转折位置都采用圆角过渡，有效提升零件的使用寿命。

　　针对铰接部位的磨损问题，设计时可根据实际工况需求在孔内加装铜套或者自润滑轴承，这就要求建模时预留出衬套的安装空间，保证衬套装配后不会与周边结构产生干涉；侧面的小孔如果作为润滑注油孔使用，需要保证孔道与铰接孔内壁连通，能够将润滑脂引导到销轴与孔的配合面，降低转动过程中的磨损速率。在装配校验环节，需要重点核对上部平板安装面与铰接孔轴线的相对位置尺寸，保证装配后被安装部件的转动角度范围符合设计要求，不会出现转动到极限位置时与周边其他零部件发生干涉的问题；同时要校核铰接部位的支撑强度，在承受最大设计载荷时，支撑筋板的变形量要控制在允许范围内，不会因为变形导致铰接孔轴线偏移，影响转动灵活性。
