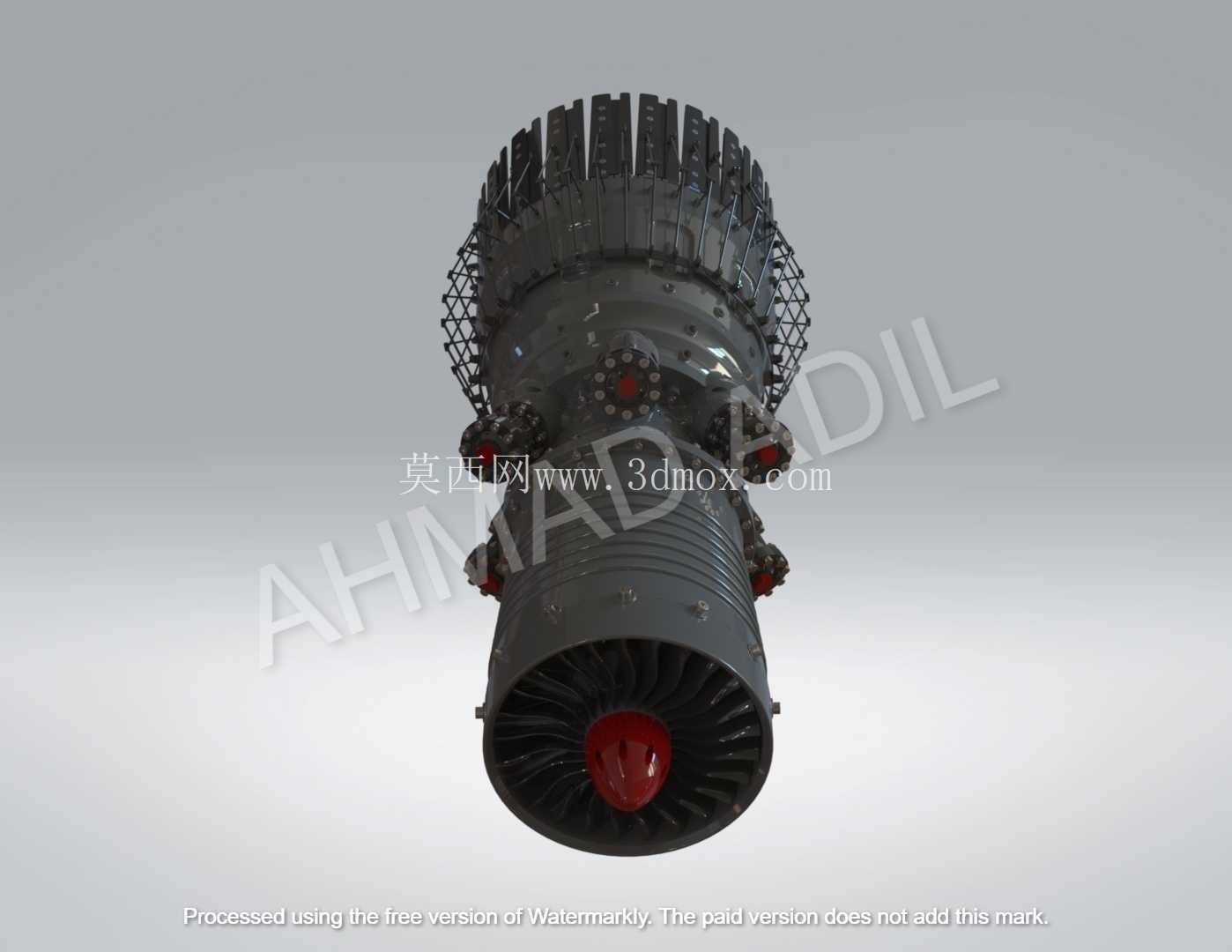

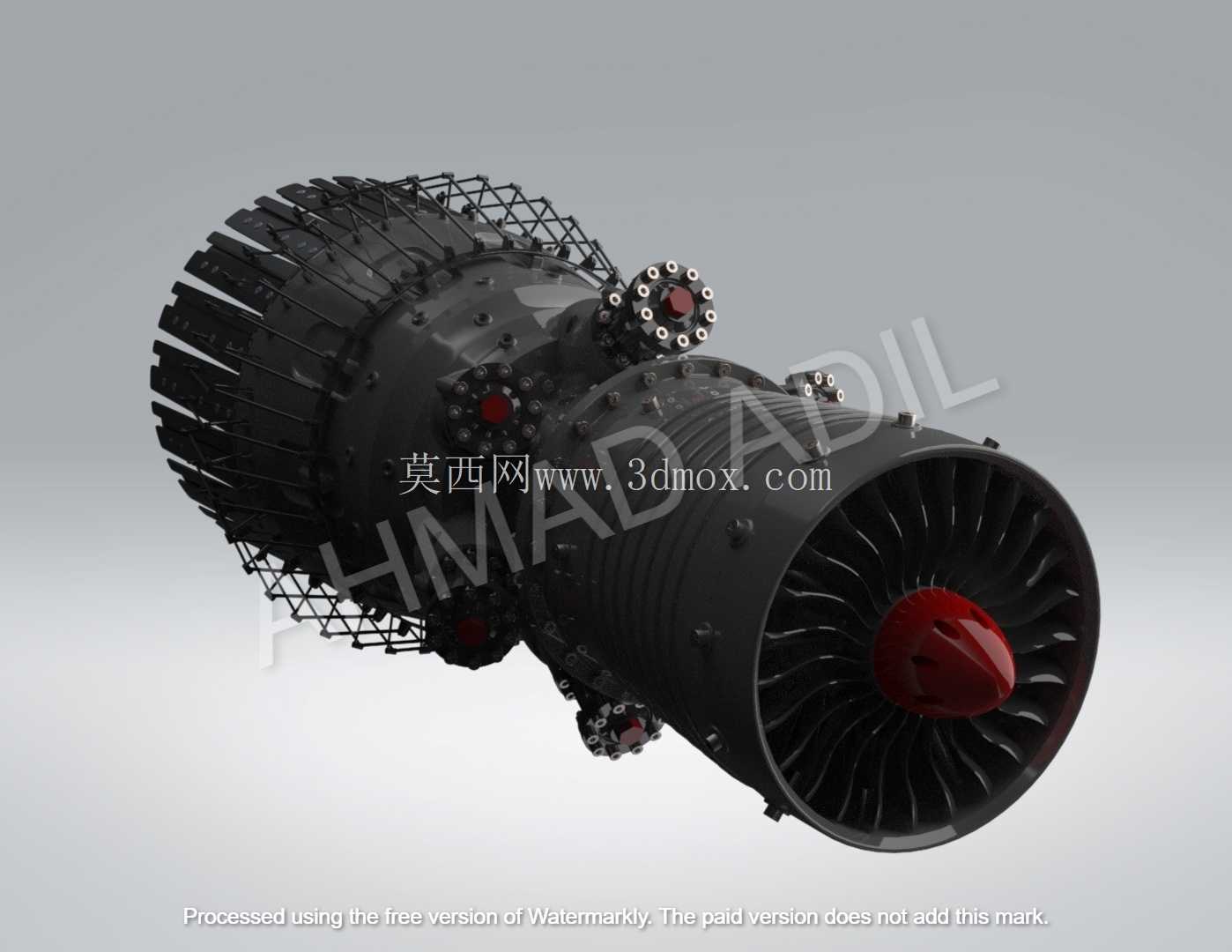

高细节涡轮喷气发动机完整装配结构

这套涡轮喷气发动机装配结构，覆盖了从进气道整流、压气机级组、燃烧室段、涡轮级到尾喷管的全段核心构件，所有零件间的配合关系均按照实际航空发动机的装配逻辑完成约束，可直接用于航空航天领域的装备结构演示、教学实训、原理验证类项目，也可作为缩比飞行器模型的核心动力段结构搭载使用，适配战斗机、靶机、小型试验飞行器的模型装配场景，能够还原真实动力单元的安装对接逻辑。

从结构设计逻辑来看，整套模型采用分模块层级化的装配思路，将整台发动机拆分为进气整流罩、低压压气机转子、高压压气机静子与转子、燃烧室火焰筒、高压涡轮导向器与转子、低压涡轮级、加力燃烧室段、可调尾喷管、外部附件机匣、管路与线缆支架多个子装配体，每个子装配体内部的零件均按照实际工程中的过盈配合、螺栓连接、卡扣定位、花键传动等连接方式完成约束，超过七百个独立构件均从基础特征开始建模，没有调用外部通用模型库的现成零件，每一处螺栓孔、定位销、密封槽的位置都对应实际装配的工艺需求，避免了演示类模型常见的结构错位、干涉问题。

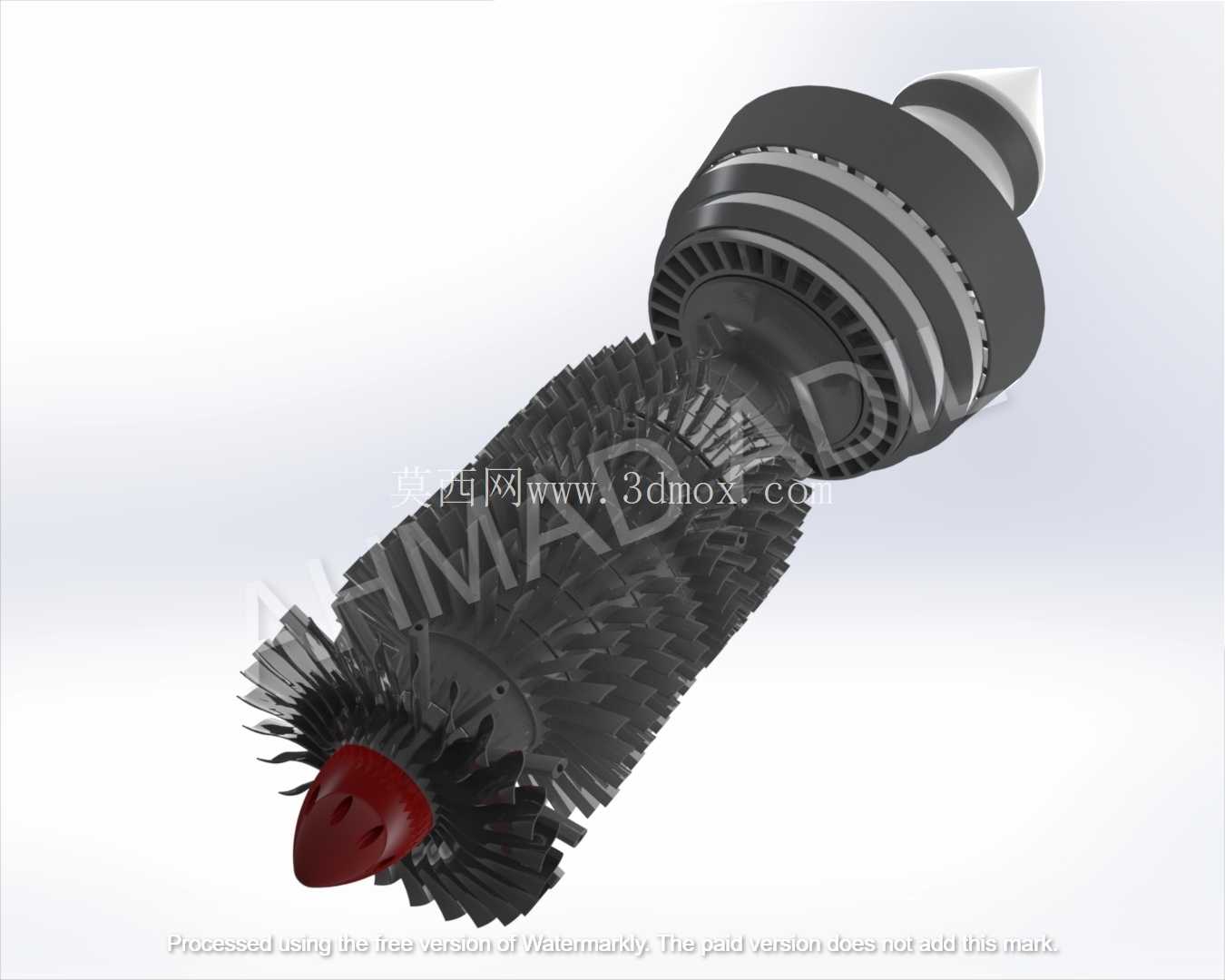

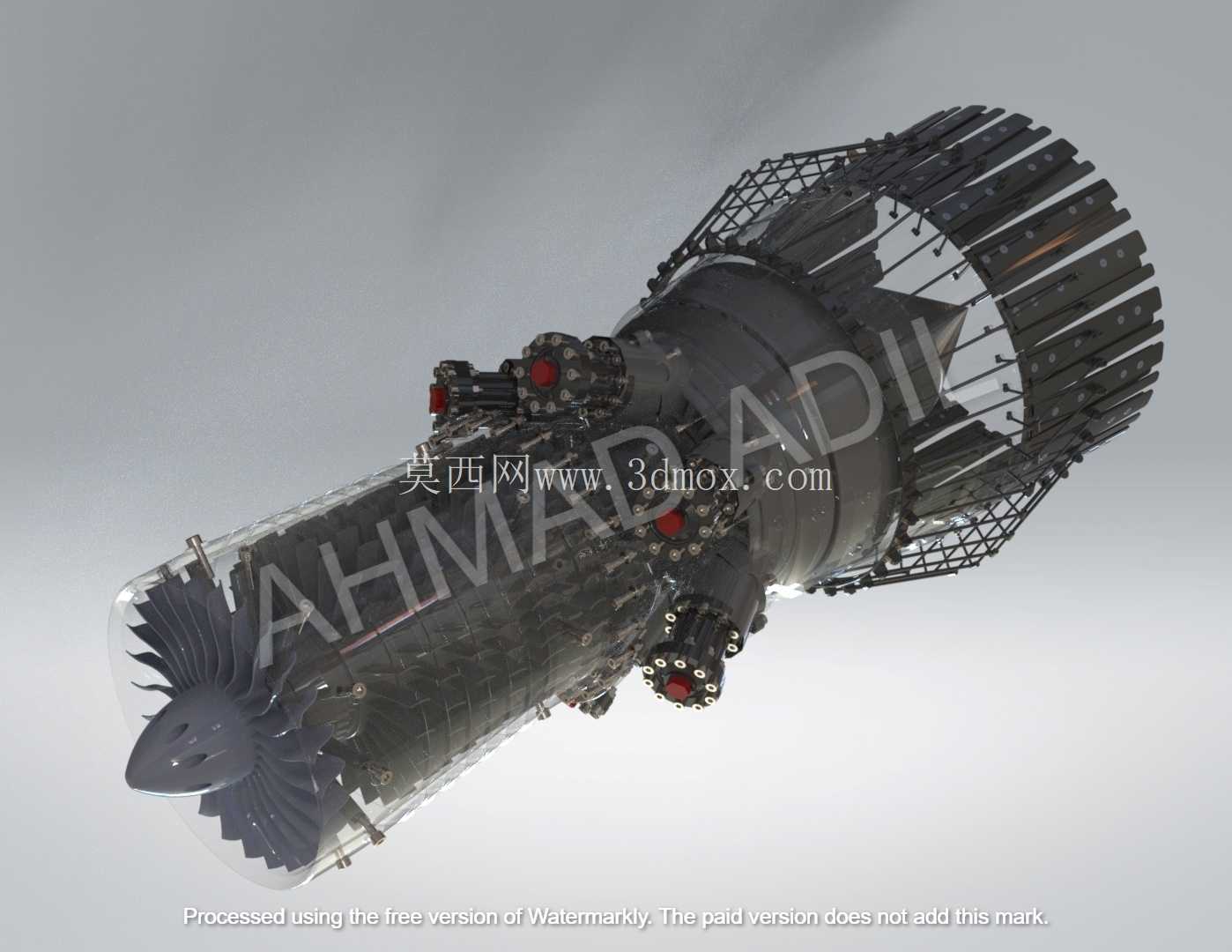

针对不同的使用场景，模型预留了多套配置方案：开放状态下可逐层展示内部各级叶片、火焰筒、涡轮盘的排布结构，方便教学场景下讲解气流压缩、燃烧膨胀、动力输出的完整流程；封闭状态下还原发动机装机后的完整外形，外部的附件机匣、燃油管路、传感器支架、散热格栅均完整呈现，可直接用于整机的气动外形仿真、挂载适配验证；渲染配置下对叶片的叶型曲面、机匣的散热纹路、紧固件的细节做了优化处理，可用于产品展示、宣传素材制作。

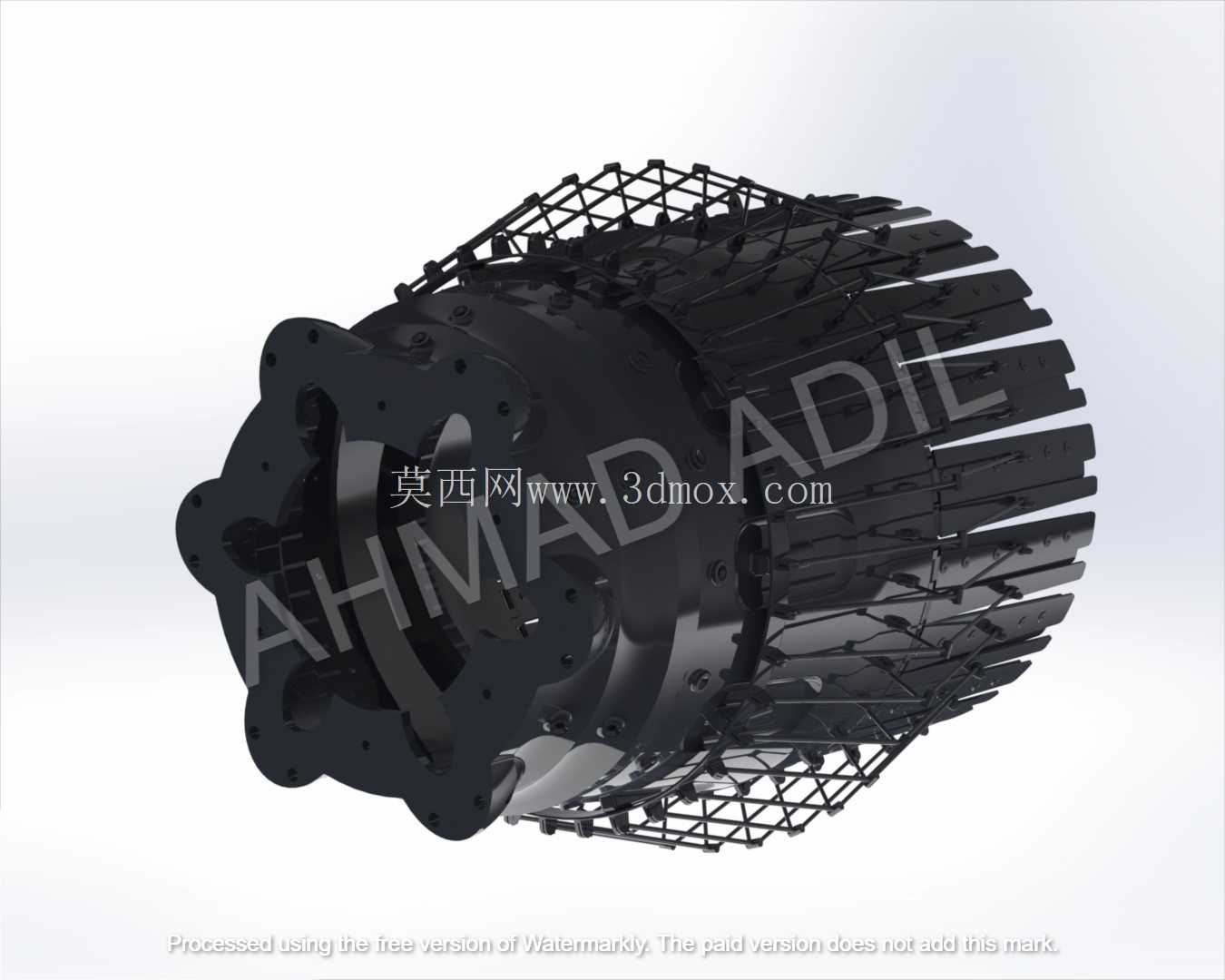

在安装边界设计上，整台发动机的主安装节设置在压气机后段与燃烧室衔接的承力机匣位置，采用三点式安装布局，主安装座的孔位间距、安装面平面度均按照小型航空发动机的通用安装标准设定，可直接对接标准的发动机安装架，不需要额外做结构修改；辅助安装节设置在涡轮后机匣位置，用于承受工作过程中的热膨胀位移与振动载荷，避免刚性连接导致的结构应力集中。进气道唇口采用圆弧过渡的椭球型设计，能够保证低速进气时的气流均匀性，避免大迎角状态下的进气畸变；尾喷管采用可调收敛结构，调节片的铰接关系完整还原，可模拟不同工况下的喷口面积变化，匹配不同推力状态下的排气需求。

压气机部分的叶片叶型采用了跨音速叶型设计，每一级叶片的扭转角、弦长、安装角均按照压比逐级匹配，转子与静子之间的轴向间隙、径向间隙均参考实际发动机的冷态装配间隙设定，既避免了转动过程中的动静干涉，也尽可能减少了级间漏气损失；燃烧室部分的火焰筒设置了多排主燃孔、掺混孔、冷却气膜孔，孔位的排布角度、孔径大小均按照燃烧组织的需求设计，能够还原燃油与空气混合、燃烧、掺混降温的完整流道结构；涡轮部分的导向叶片与工作叶片均采用空心气冷结构，内部的冷却流道做了简化呈现，既保证了模型的轻量化，也能清晰展示气冷叶片的结构原理。

外部附件部分完整还原了燃油泵、滑油泵、起动机、传感器、管路支架的安装位置，所有附件的安装座均与机匣上的凸台一一对应，管路的走向沿着机匣外的走线槽排布，避免了与活动部件、热端部件的干涉，固定卡箍的位置也按照实际装配的间距设置，符合航空产品的布线规范。整套模型在建模过程中充分考虑了大型装配体的性能优化，对相同结构的螺栓、卡箍、叶片等零件采用阵列、配置派生的方式建模，减少了冗余特征，在普通配置的计算机上也能流畅完成装配操作、干涉检查、工程图导出等工作，适合结构设计从业者练习大型装配体的层级管理、配合约束、性能优化技巧，也可作为航空类课程的教学演示模型，帮助学习者直观理解涡轮喷气发动机的结构组成与工作原理。
