商用涡扇喷气发动机整机装配结构

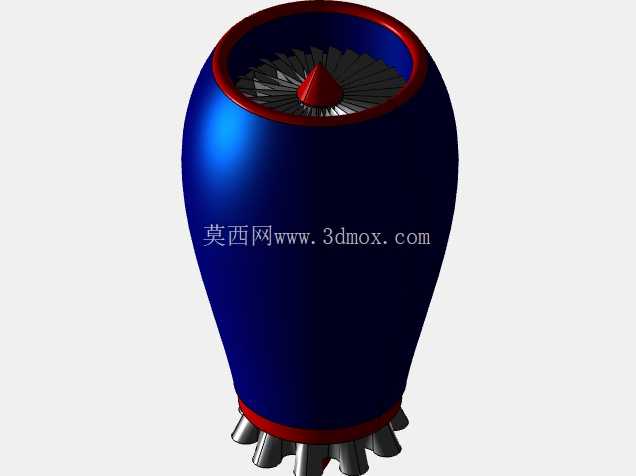

这套喷气发动机装配结构，核心面向航空动力教学演示、结构原理拆解实训场景，也可作为商用大涵道比涡扇发动机的原理验证参考载体，覆盖航修专业实训、航空类院校机械原理授课、动力系统科普展陈等实际使用场景。从实际功能逻辑来看，该装配体完整复现了现役商用客机常用涡扇发动机的气路流转逻辑：进气道捕获来流后，大直径风扇完成一级气流分流，外涵道气流直接产生核心推力，内涵道气流依次经过低压压气机、高压压气机逐级增压，进入燃烧室与航油混合燃烧后形成高温高压燃气，依次驱动高压涡轮、低压涡轮转动，涡轮输出的扭矩通过同轴传动轴反向驱动前端压气机与风扇转动，形成完整的自维持工作循环，尾喷口排出的高温燃气与外涵道冷流共同构成整机推力输出。

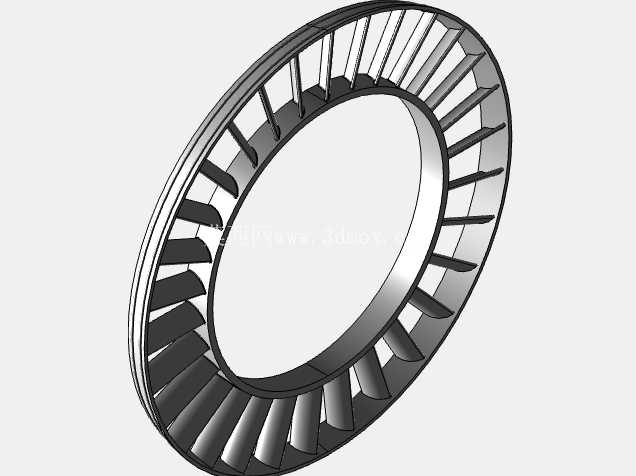

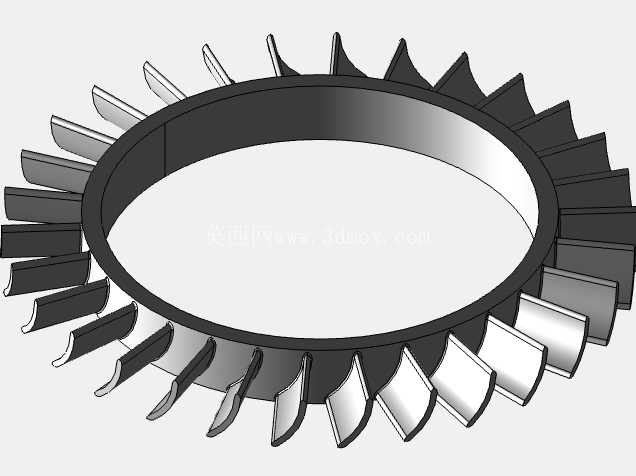

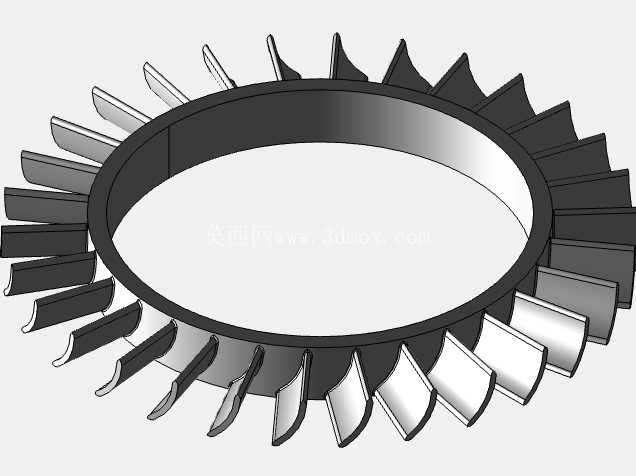

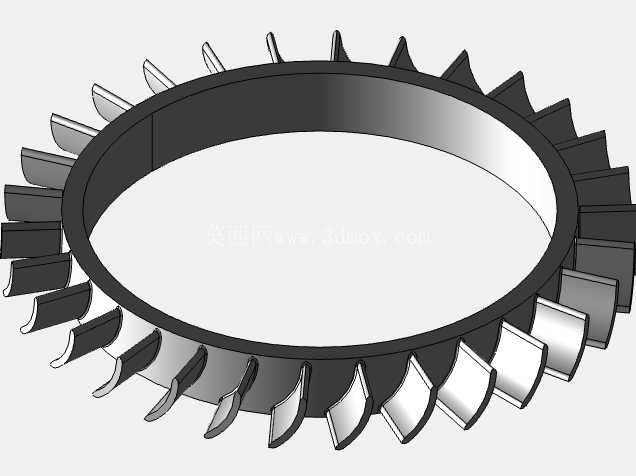

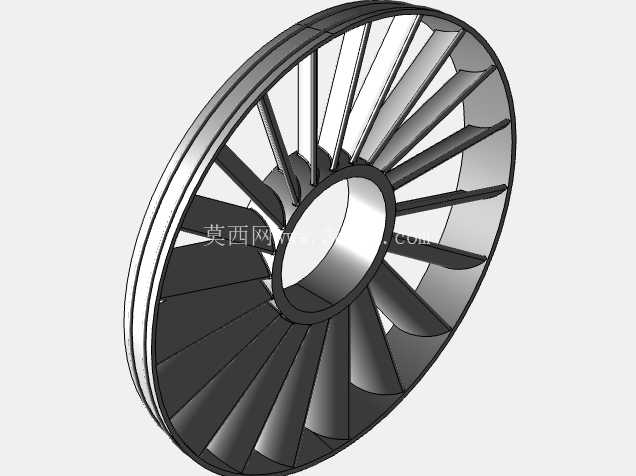

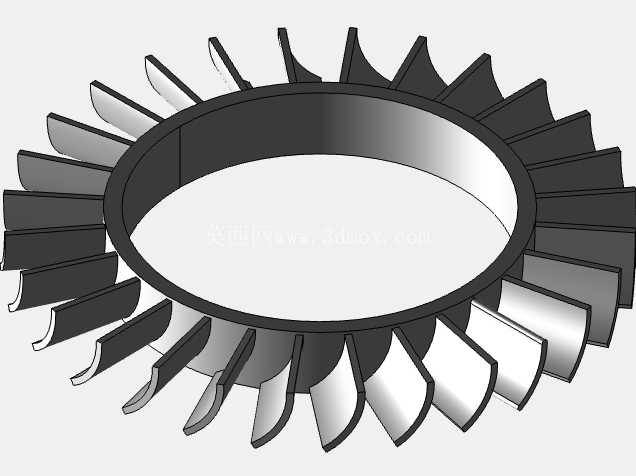

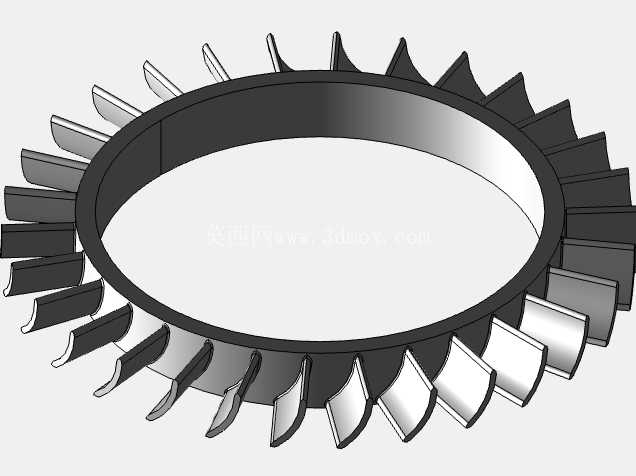

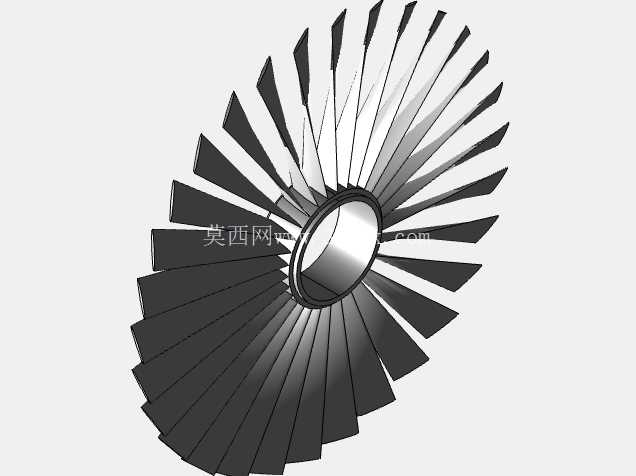

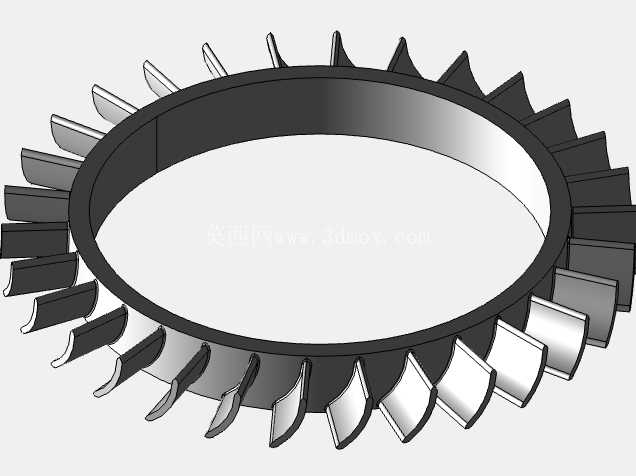

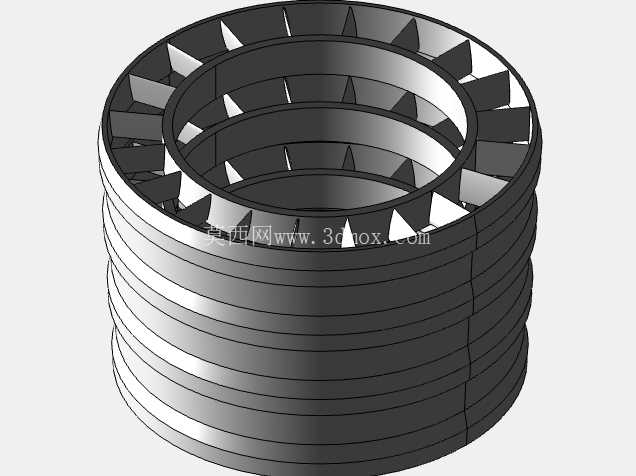

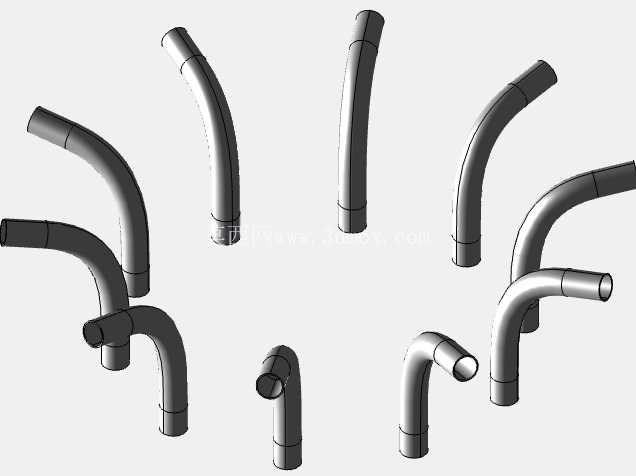

设计过程中完全遵循真实涡扇发动机的部件匹配逻辑，所有零件的装配基准均以发动机核心主轴为公共基准，风扇叶片采用翼型截面扭转设计，每片叶片的安装角沿叶高方向按等环量规律设置，保证不同叶高处的气流攻角处于合理区间，避免气流分离引发喘振。压气机部分采用多级轴流结构，每级轮盘与叶片的榫头连接结构完全还原真实发动机的燕尾榫装配形式，既保证连接强度，也预留了热膨胀间隙，适配高温工况下的零件形变需求。燃烧室采用环形腔室结构，内部设置旋流叶片与燃油喷嘴安装位，还原真实燃烧组织的气流路径，保证燃油与空气充分混合。涡轮部分的叶片采用空心气冷结构的简化设计，还原高温部件的冷却气流通道逻辑，同时兼顾建模的可装配性。

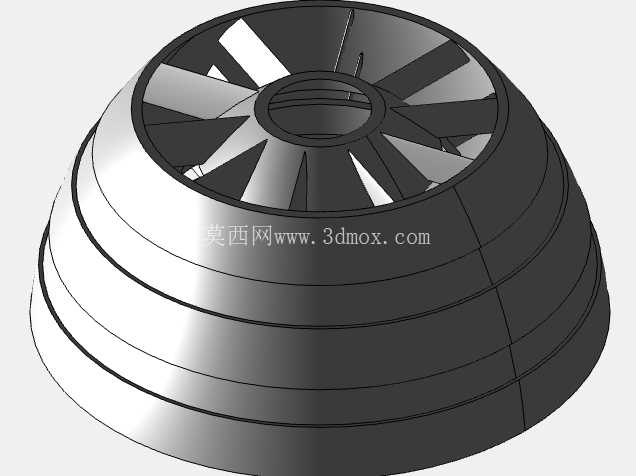

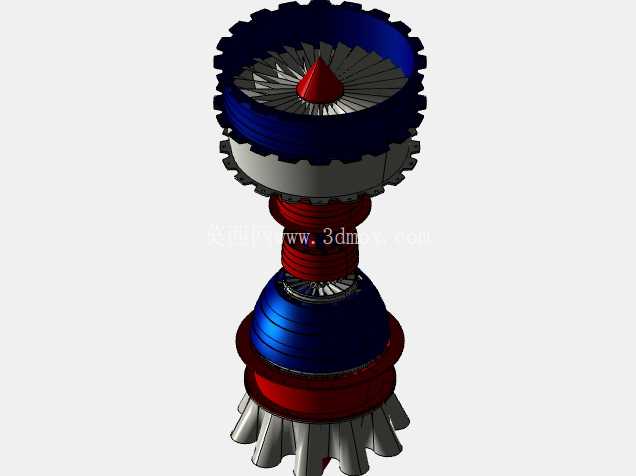

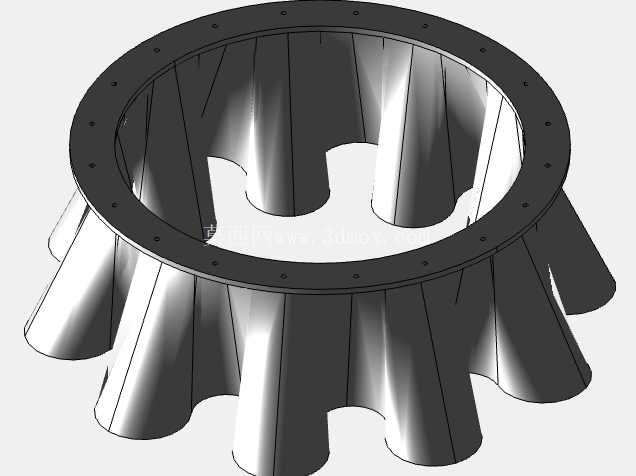

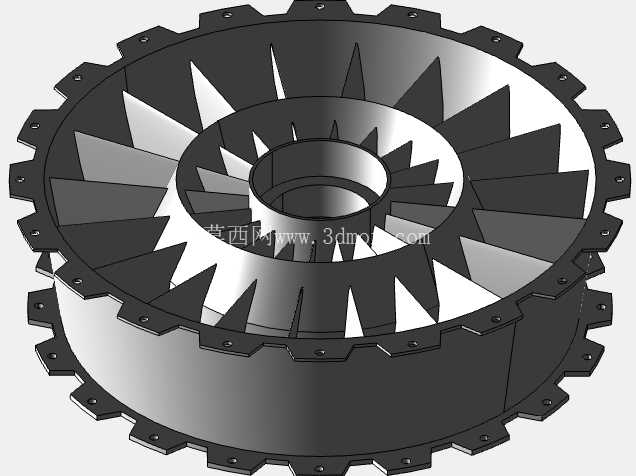

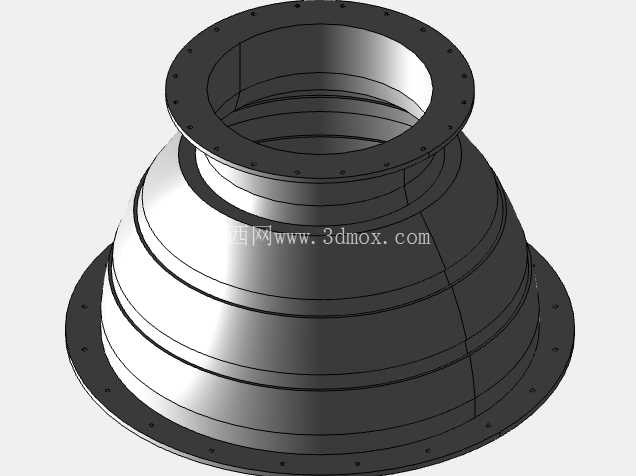

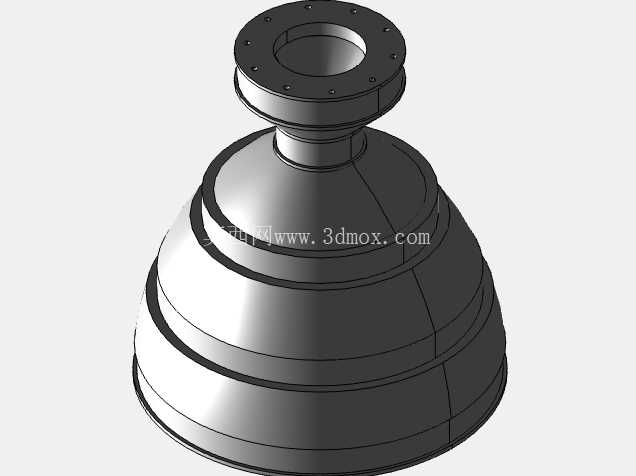

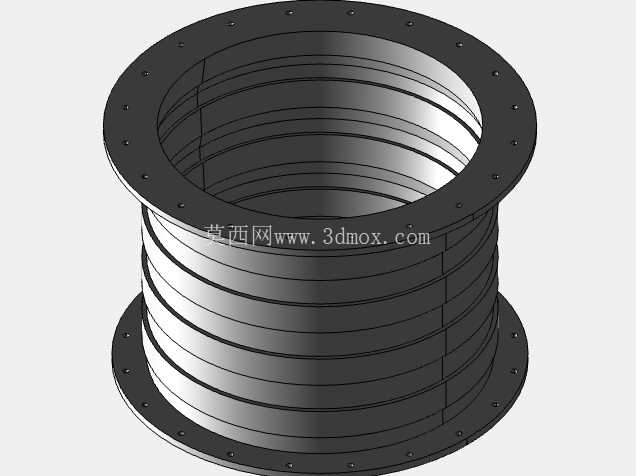

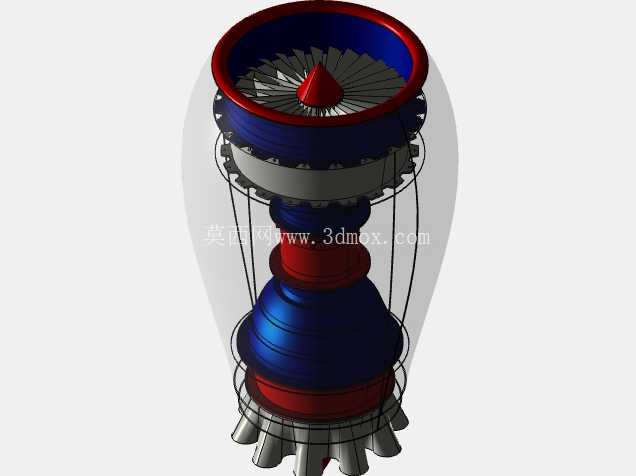

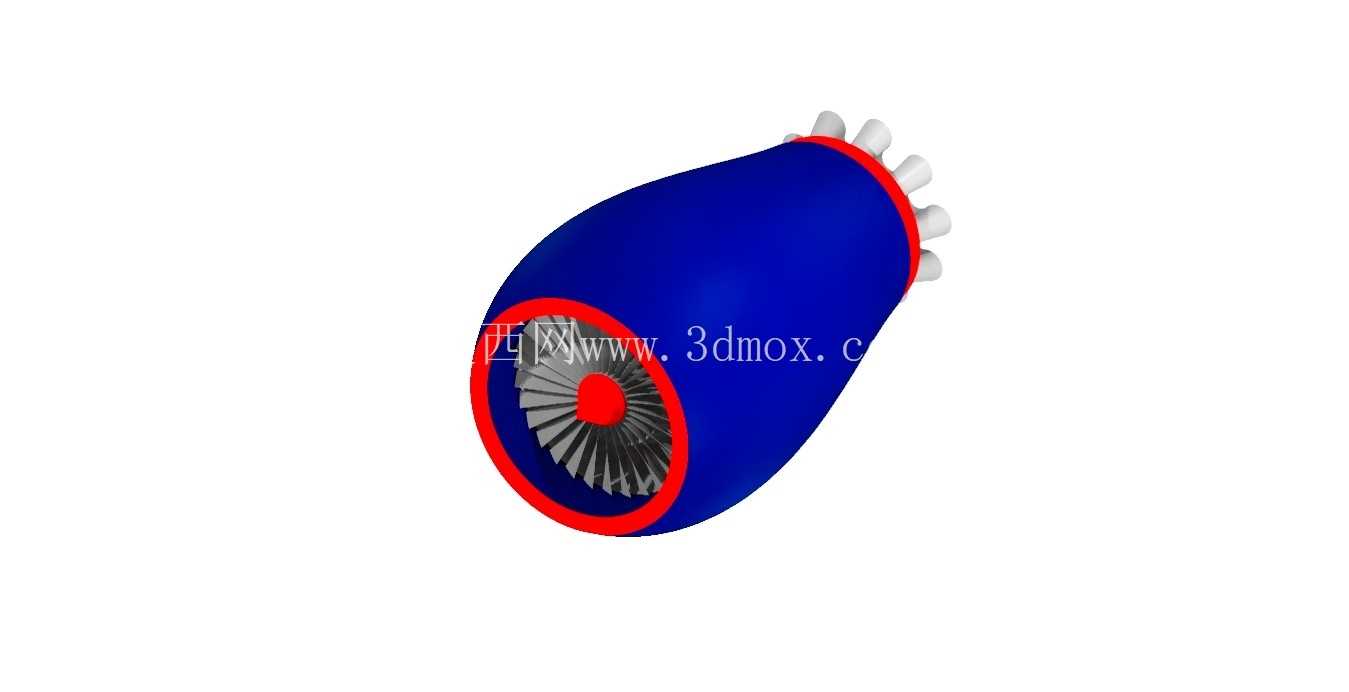

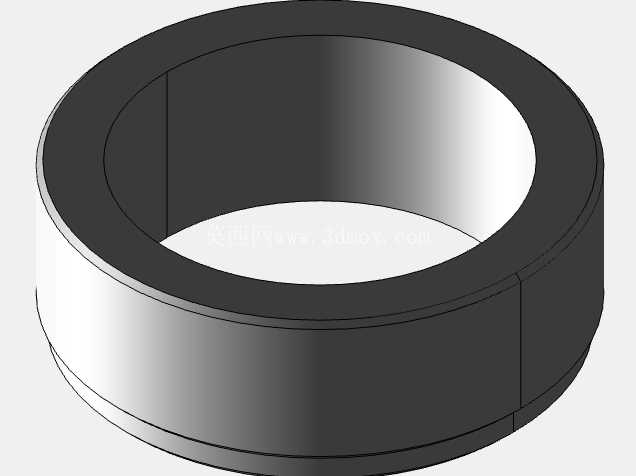

从装配边界来看，整机以核心机轴线为安装基准，进气道唇口采用椭圆截面流线型设计，外涵道机匣为等直径圆筒结构，与核心机舱段通过径向支板连接固定，支板内部预留传动轴与管路的穿越空间。尾喷口采用收敛型结构，出口直径与外涵道直径按真实涵道比匹配设置，整机所有转动部件与静子部件之间均预留符合工程规范的径向间隙与轴向间隙，避免转动过程中出现动静碰磨。整机的安装节设置在核心机机匣的上下两侧，还原真实发动机与飞机挂架的连接接口位置，可直接适配翼下吊装的安装场景。

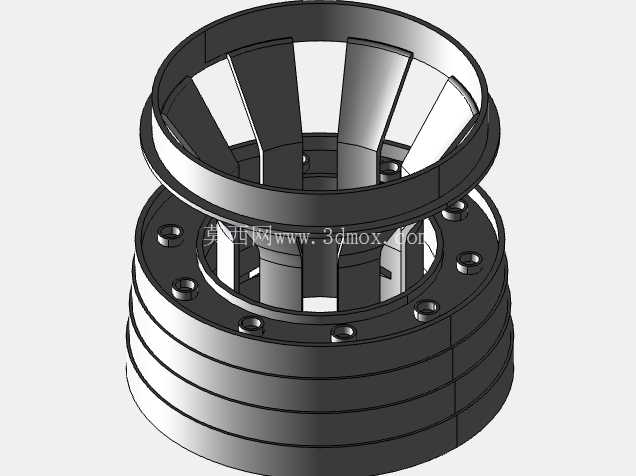

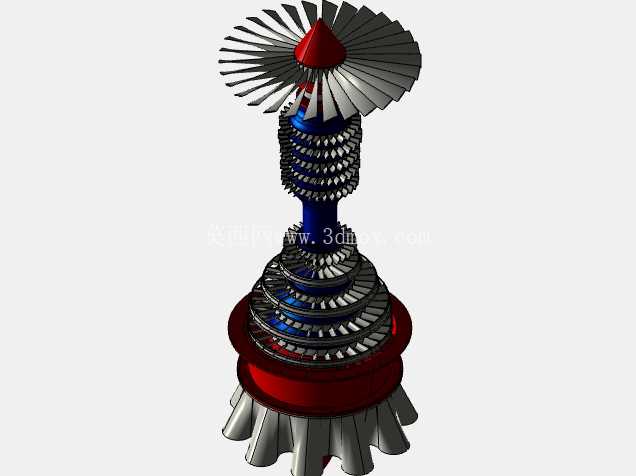

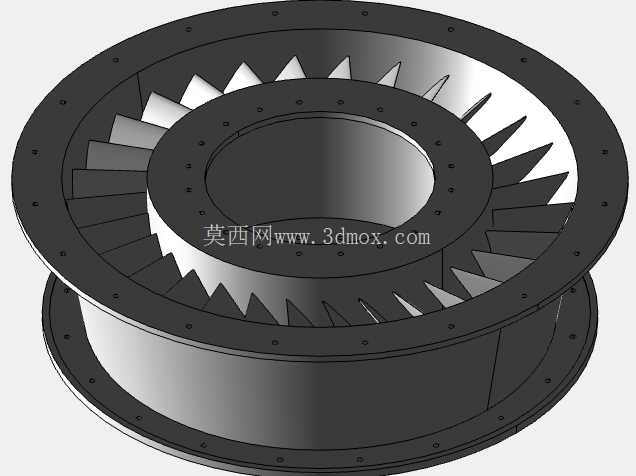

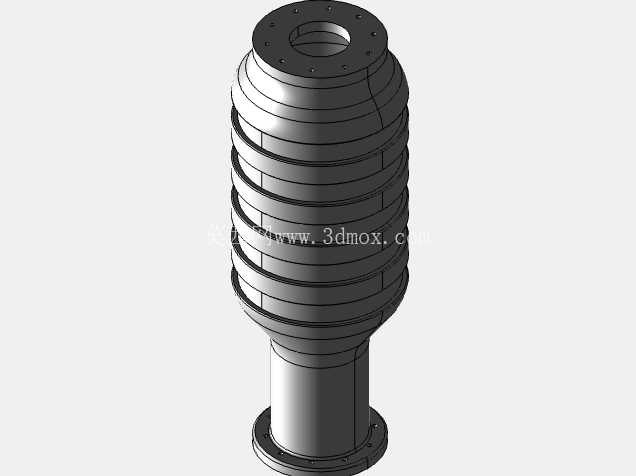

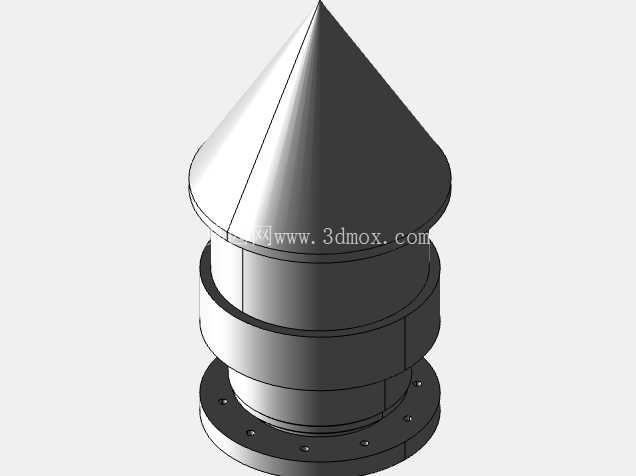

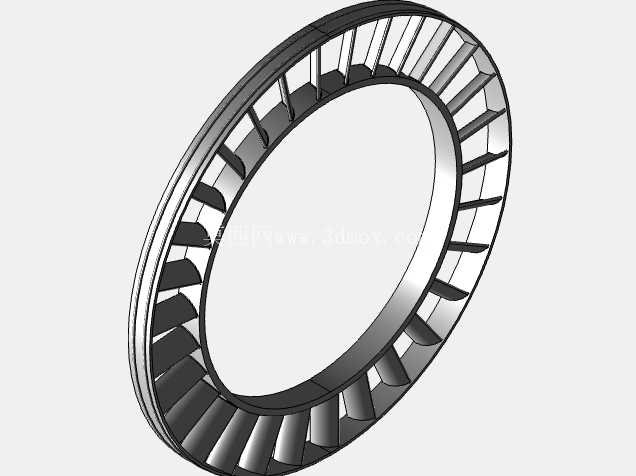

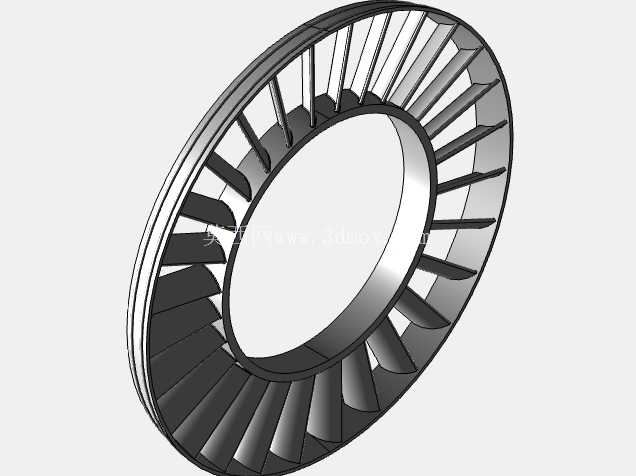

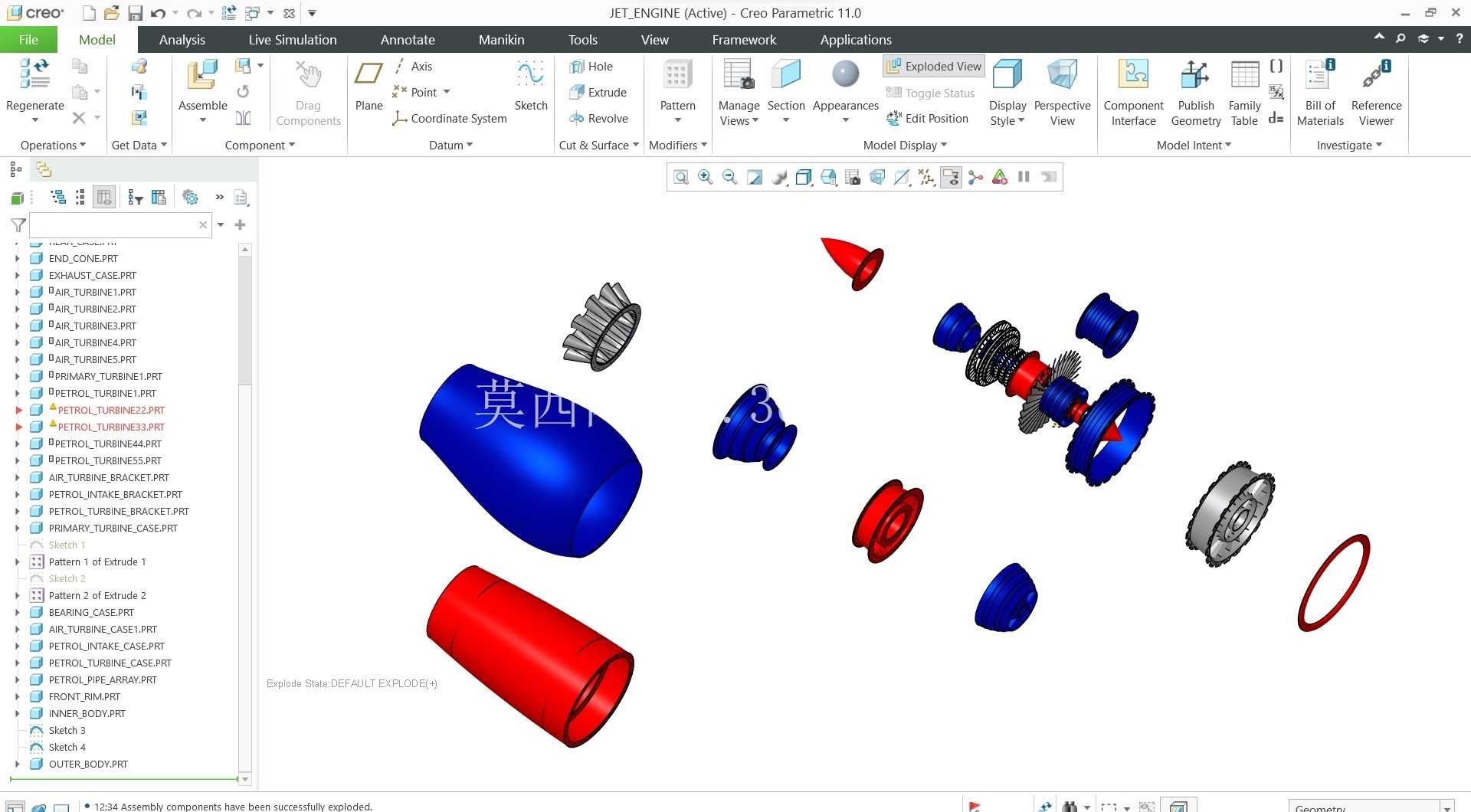

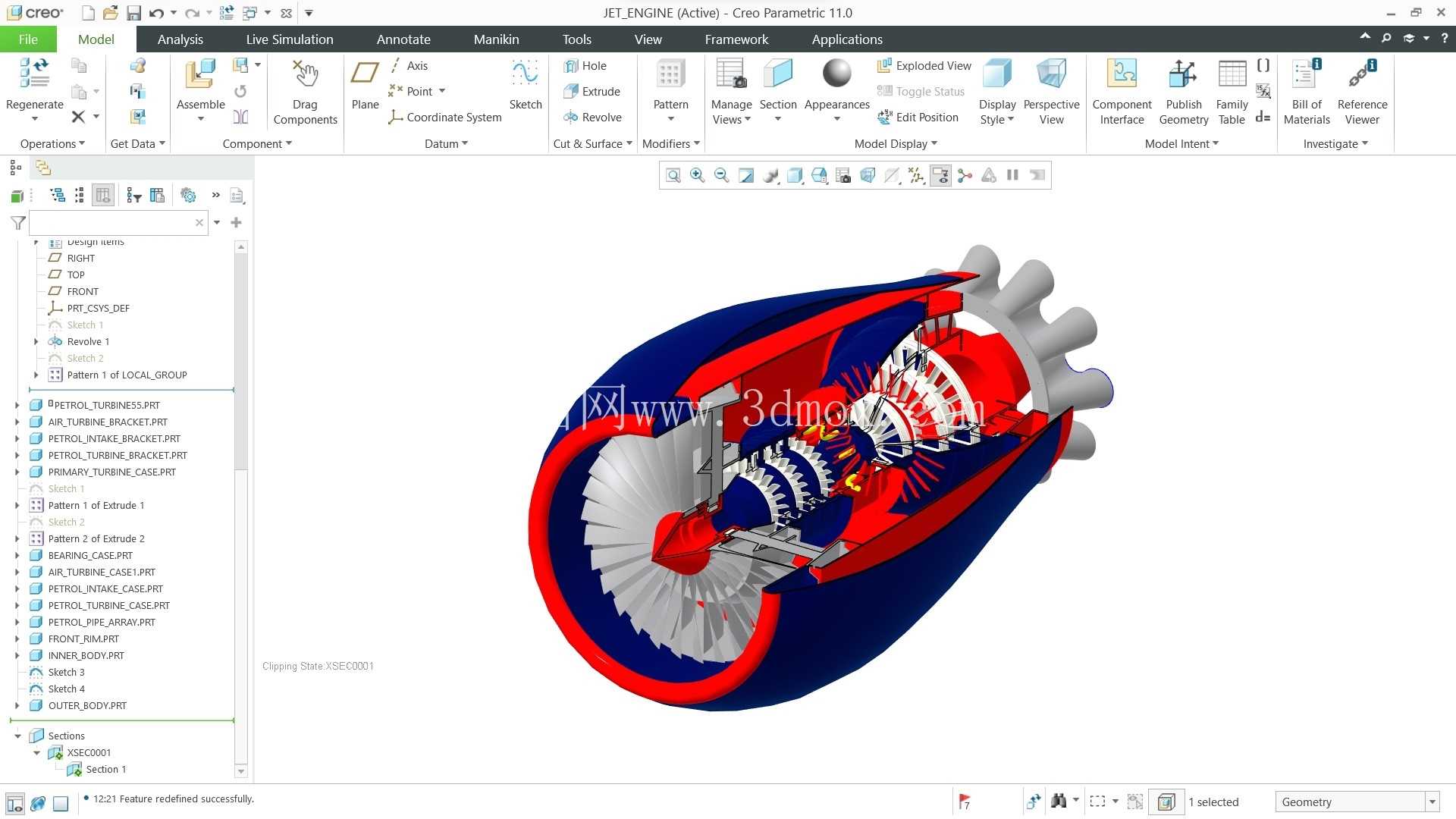

结构拆解层面，该装配体可实现全部件分解，从前端进气锥、风扇叶片、风扇轮盘，到各级压气机轮盘、燃烧室机匣、涡轮导向器、涡轮轮盘、传动轴、尾喷管，所有部件均设置独立的装配约束，可通过爆炸视图清晰展示每个零件的装配顺序与配合关系，方便学习者理解从零件到组件、再到整机的层级装配逻辑。剖面视图可完整展示内涵道与外涵道的气流通道分隔结构，清晰呈现压气机、燃烧室、涡轮的沿程布置位置，直观展示气路流转的完整路径，无需拆解即可观察内部核心部件的相对位置。

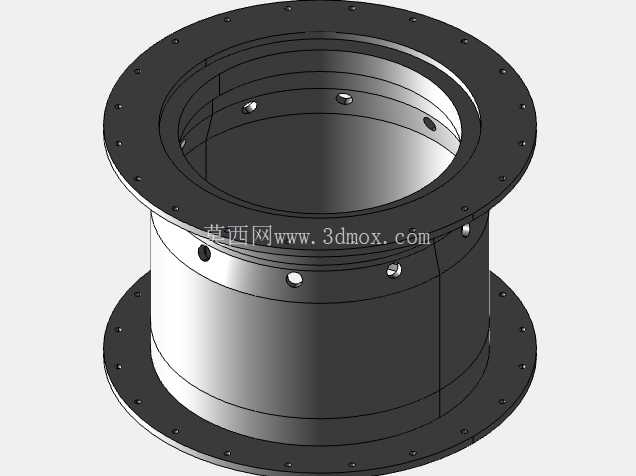

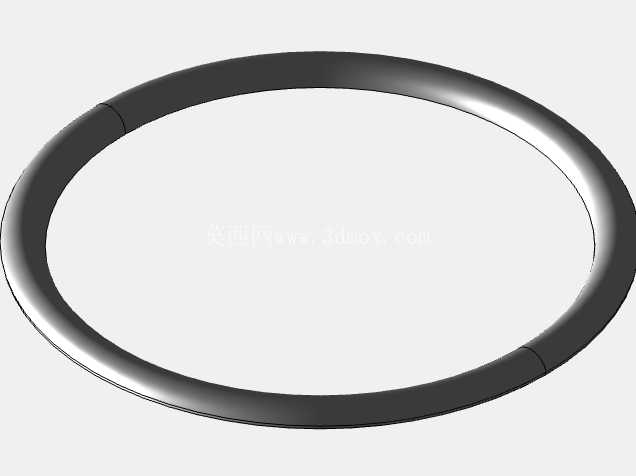

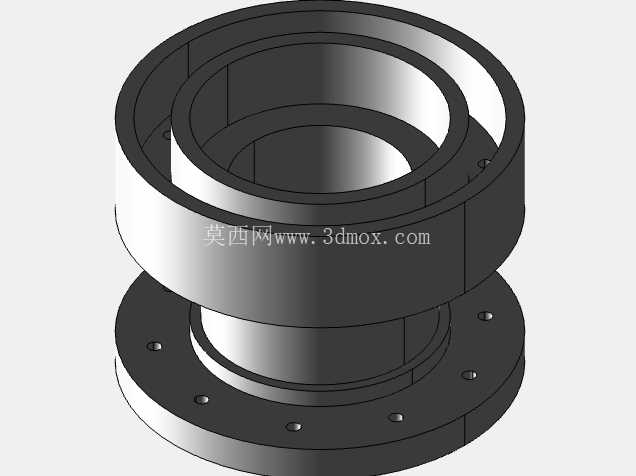

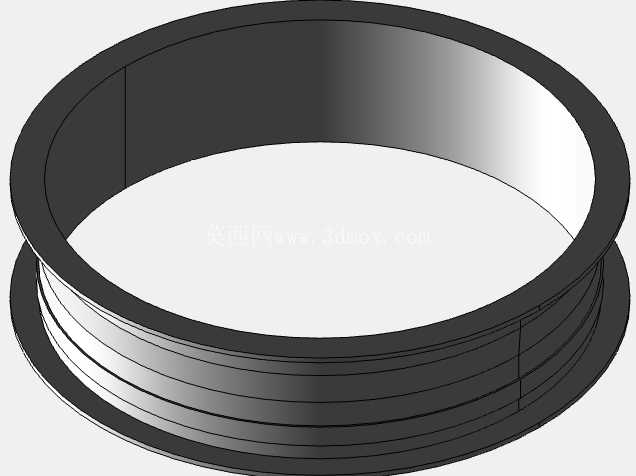

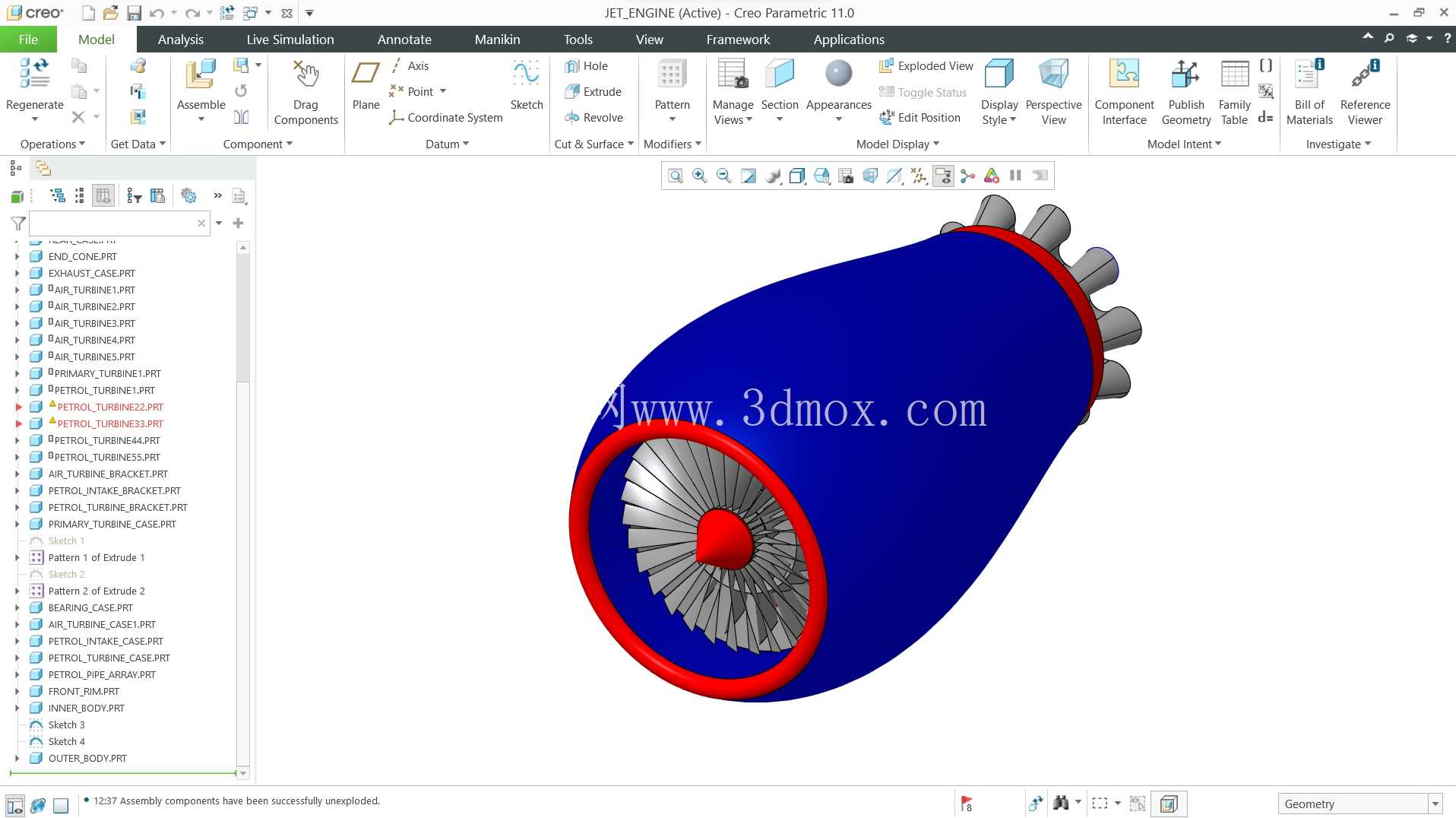

建模过程中所有配合面均采用工程化的公差匹配逻辑，转动部件与轴承的配合采用基孔制过渡配合，机匣段之间的连接采用法兰止口定位，保证装配同轴度。所有密封位置均预留密封件安装槽位，还原真实发动机的密封结构设计。整机的重量分布沿核心轴线对称，转动部件均做动平衡简化设计，符合高速旋转部件的工程设计要求。该装配结构既可以作为三维建模练习的综合实训案例，帮助从业者掌握复杂多部件装配的约束设置、层级管理、干涉检查方法，也可以作为原理演示载体，直观展示喷气发动机的工作逻辑与结构组成，为航空动力相关的结构设计、原理教学提供具象化的三维参考。
