高涵道比涡扇发动机内壳组件结构设计

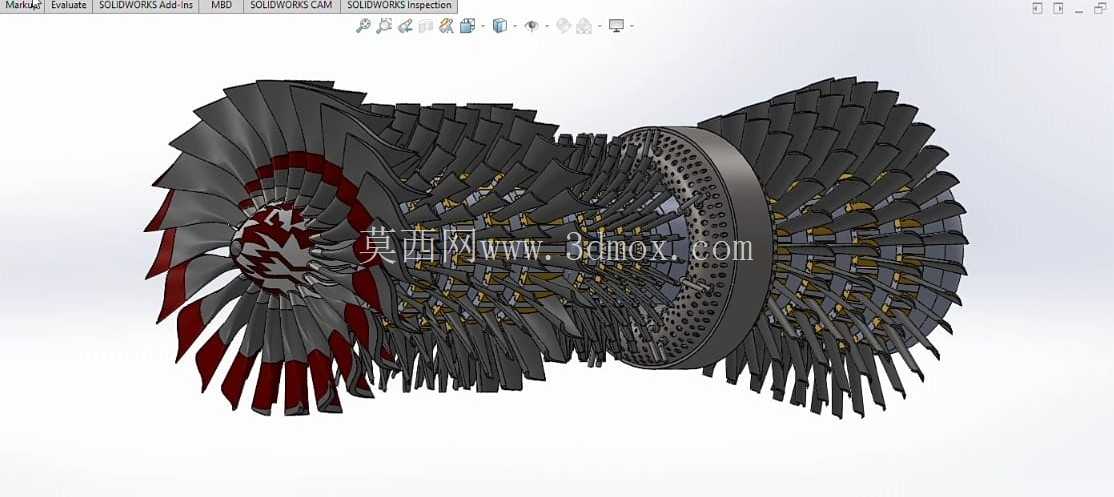

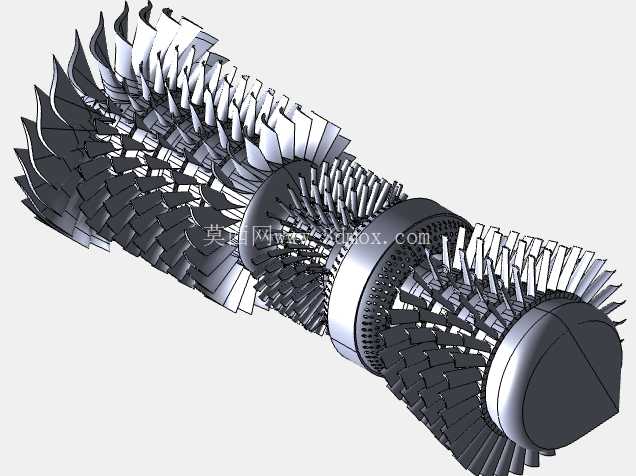

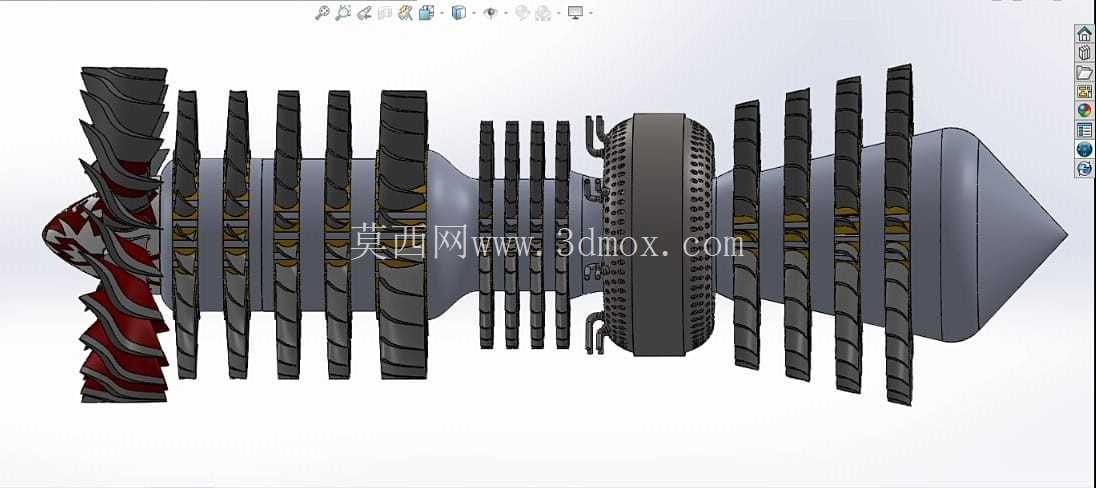

　　这套内壳组件的设计，核心是还原商用大涵道比涡扇发动机的核心流道内部结构，日常应用场景覆盖航空类专业教学演示、航空推进方向的课程设计参考、CFD流场仿真的基础几何搭建，也可作为航展科普展项的内部结构展示载体，区别于真机的涉密结构，这套几何完全做了学术化调整，不会涉及特定型号的精确参数，适合公开场景下的结构原理展示。从实际功能逻辑上，组件完整覆盖了多级轴流压气机段、穿轴布局的燃烧室段、多级涡轮段三个核心功能区，压气机部分的每一级叶片都做了沿气流方向的叶型扭转，入口导叶的安装角按照亚音速进气的攻角范围做了匹配，能直观呈现气流逐级增压的流道走向；燃烧室段的外壳预留了掺混孔的安装定位结构，火焰筒的头部旋流叶片也做了简化还原，能清晰展示压缩空气进入燃烧室后与燃油掺混燃烧的空间布局；涡轮段的叶片叶型对应高温燃气的膨胀做功路径做了轮廓拟合，和压气机段通过中心轴段实现同轴定位，能直观呈现燃气驱动涡轮、涡轮带动压气机转动的功率传递路径。

　　设计过程中优先保证了各零件的装配同轴度，所有转子级的叶片安装盘都以中心轴的轴线为统一装配基准，每级轮盘的止口定位尺寸做了公差适配，静态装配下不会出现转子偏心的干涉问题；静子段的机匣内壁和叶尖的间隙按照常规小涵道比？不对，是高涵道比涡扇的冷态间隙值做了预留，既不会出现叶尖刮蹭机匣的干涉，也不会因为间隙过大失去流场仿真的参考价值。考虑到教学场景的使用需求，所有叶片的叶根和轮盘的榫槽连接结构都做了可视化还原，能清晰展示枞树型榫头的装配定位方式，不需要额外剖切就能看到连接结构的配合形式。

　　外形尺寸上，整个组件沿轴向的总长度按照常规窄体客机配套涡扇的核心机比例做了缩放，最大外径位于高压压气机末段对应的机匣位置，进气端的入口导叶外径和涡轮端的出口导向器外径按照流道的收敛-扩张趋势做了平滑过渡，安装边界上，整个组件的支撑定位点设置在压气机前机匣和涡轮后机匣的两个安装边位置，安装边上的螺栓孔沿圆周均布，适配常规的发动机支架安装接口，不需要额外做结构修改就能固定在展示台架或者仿真工装上面。设计时特意规避了真机的特定结构参数，所有叶型的型线都是按照公开的轴流压气机、涡轮的通用叶型库做的拟合，既保证了气动外形的合理性，能满足基础流场仿真的几何精度要求，也不会涉及具体型号的知识产权问题。

　　每个零件的配合面都做了简化处理，去掉了真机上用于密封、冷却的细小复杂结构，既降低了几何的复杂度，方便后续做网格划分或者3D打印制作实体展示模型，也不会影响核心结构原理的呈现。比如燃烧室部分的冷却气膜孔没有做全细节还原，只保留了主燃孔、掺混孔的位置和大致尺寸，既能展示燃烧室的气流组织逻辑，也不会因为过多细小特征导致后续使用时出现几何错误。转子部分的各级轮盘之间的连接螺栓也做了圆周均布的简化，按照实际受力的布局做了位置还原，能展示转子的装配连接逻辑。对于结构设计从业者来说，这套组件可以作为轴流类旋转机械的结构参考，理解多级转子的同轴度定位方式、叶尖间隙的预留原则、静子与转子的分段布局逻辑；对于教学场景来说，拆分后可以逐个展示压气机、燃烧室、涡轮的独立结构，帮助学习者快速建立涡扇发动机核心机的空间结构认知；对于仿真从业者来说，封闭的流道几何可以直接抽取流体域，开展压气机级间增压、燃烧室流场组织、涡轮做功效率的基础仿真验证，不需要再花费大量时间修补几何错误。
