V型12缸航空发动机曲柄活塞联动组件

　　这套曲柄活塞联动结构，是大排量V型航空活塞发动机的核心动力转换单元，主要适配当年搭载于战斗机的液冷V12动力系统，在往复式航空动力领域承担着将燃烧室内燃气爆发压力转化为旋转扭矩输出的核心作用，整套组件的运行精度直接决定发动机的功率输出平顺性、最高转速上限与大修间隔周期。从实际装机场景来看，这类组件需要在高转速、高负荷、持续高温的工况下长期稳定运行，航空动力的使用场景对动平衡精度的要求远高于车用动力，毕竟空中动力失效的风险等级远高于地面设备，因此整套结构在设计阶段就对每一个运动部件的质量公差、形位公差做了极严苛的约束。

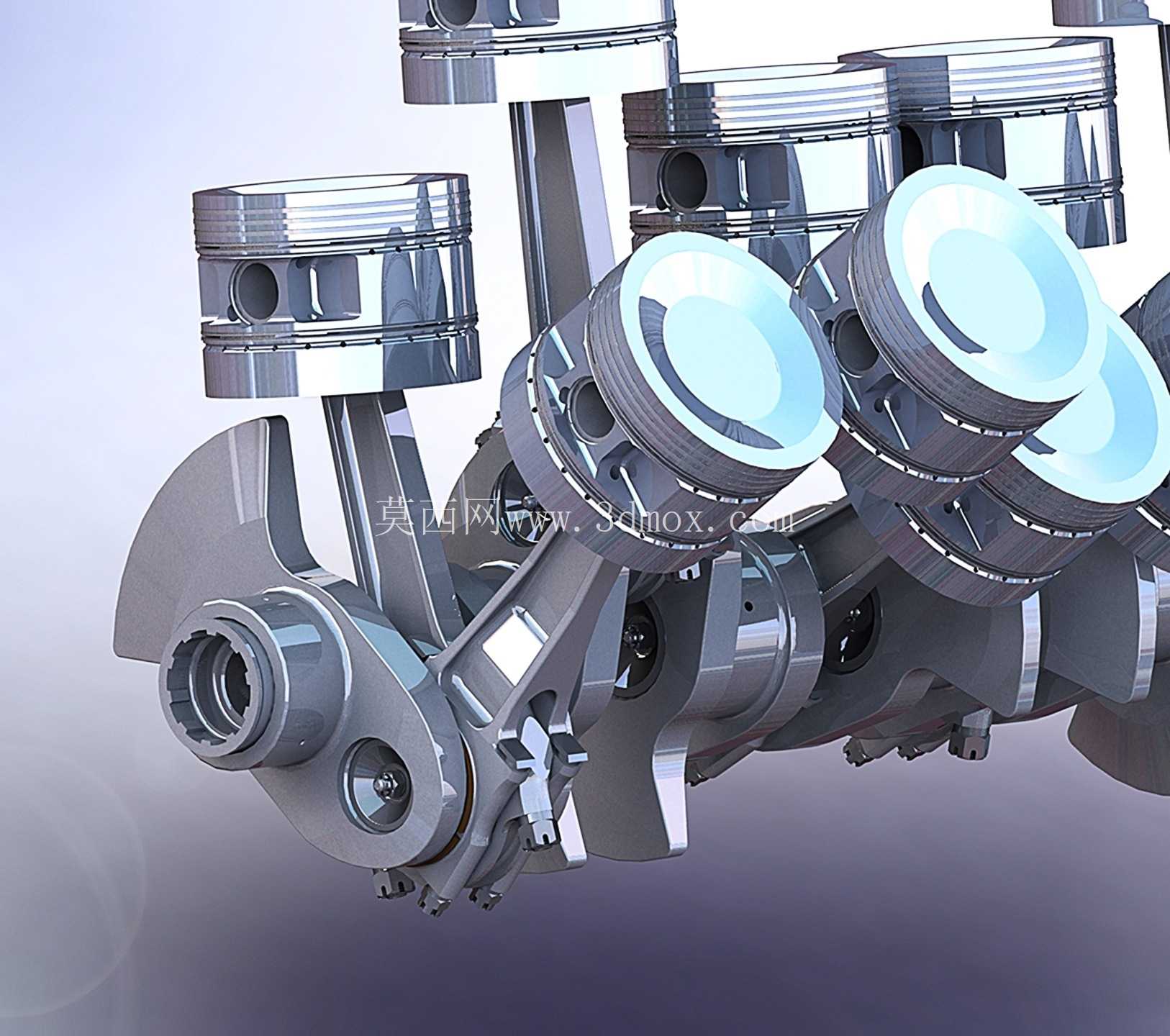

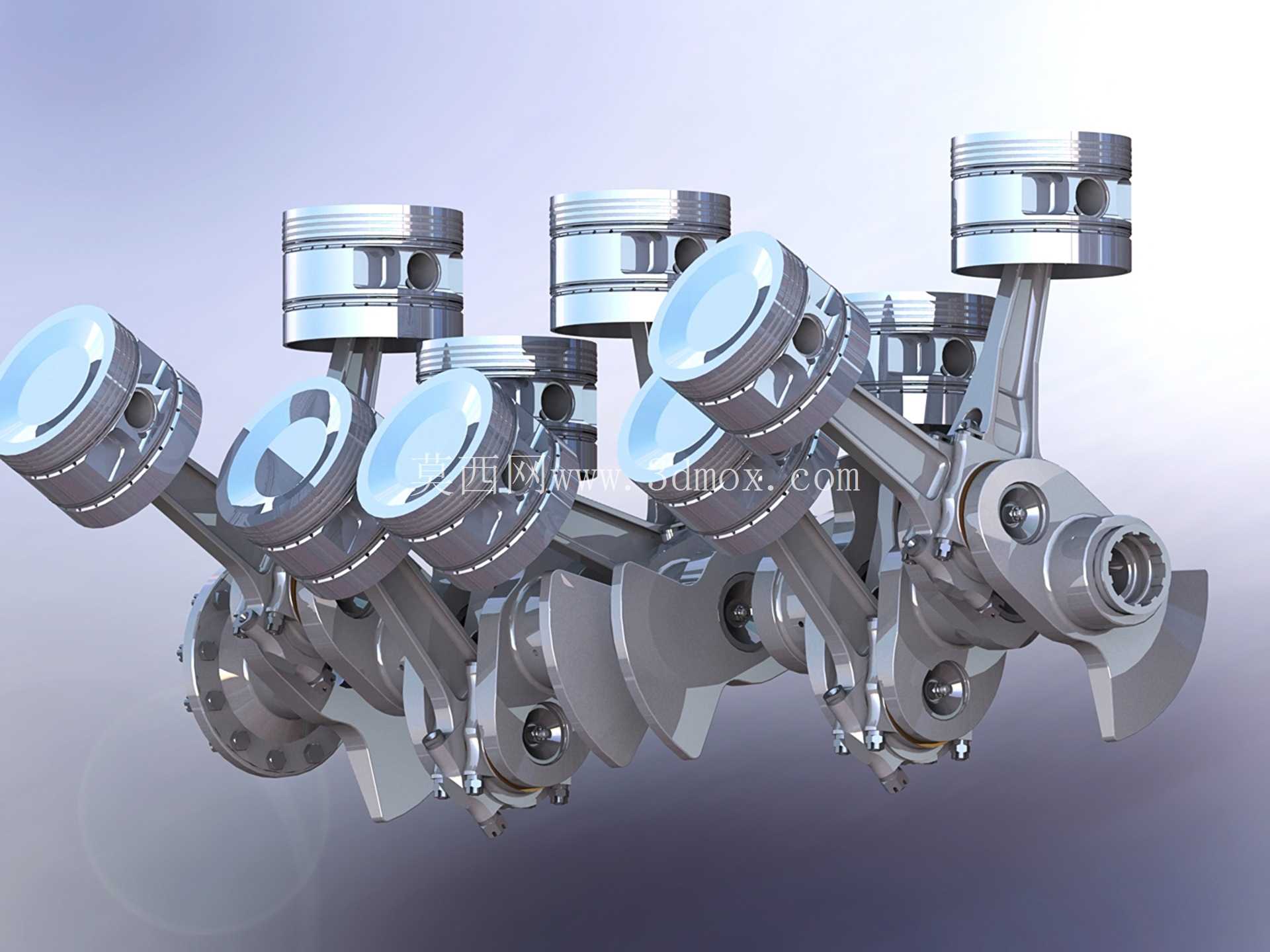

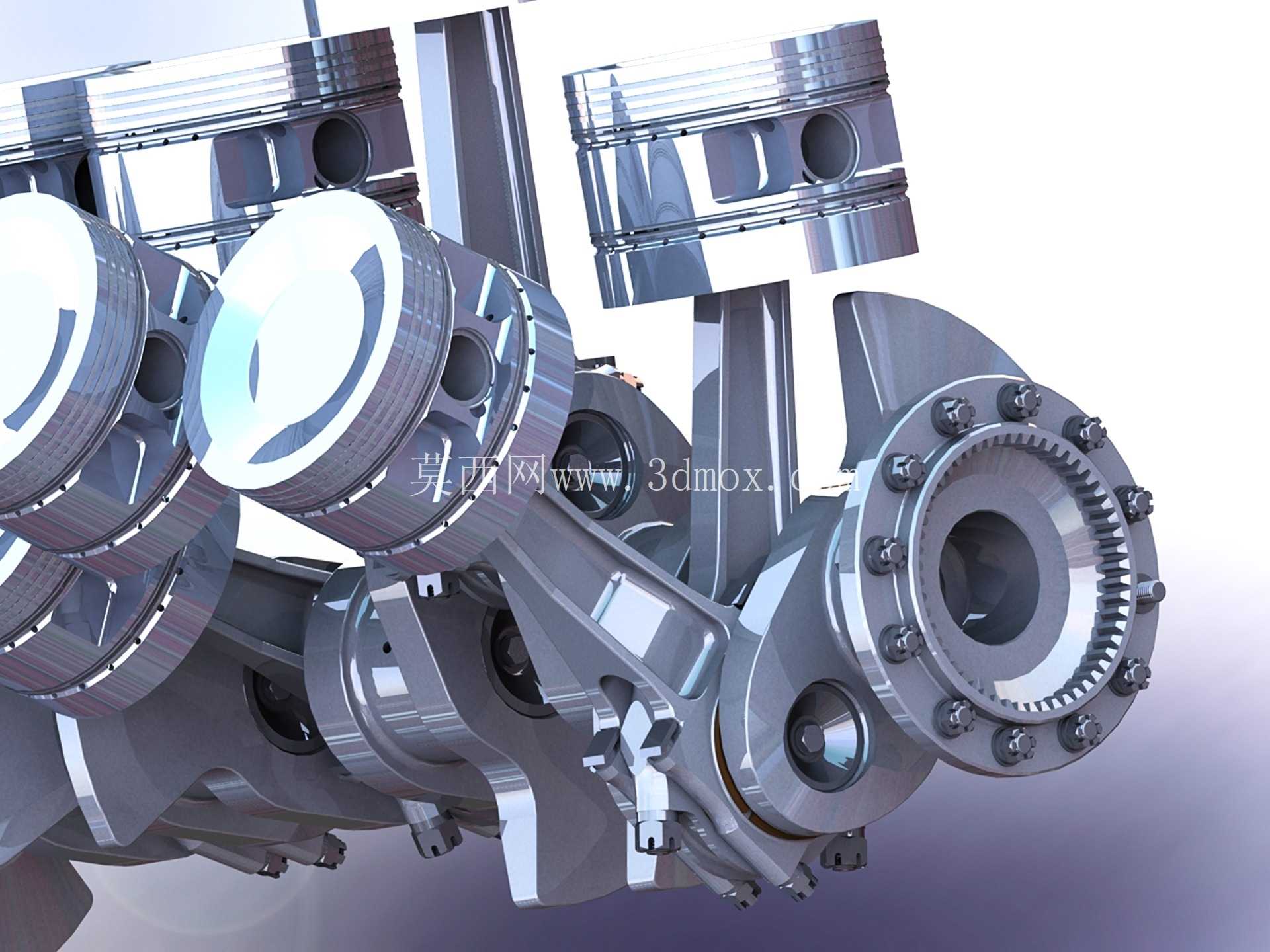

　　整套组件采用60度夹角的V型布局，两侧各6组活塞连杆组件共用一根组合式曲轴，这种布局可以在有限的发动机轴向尺寸内排布12个气缸，在保证大排量输出的同时，尽可能压缩发动机的正面迎风面积，降低飞行过程中的空气阻力，这也是液冷航空发动机相较星型气冷发动机的核心布局优势之一。从结构设计逻辑来看，曲轴采用多支承全平衡结构，每个曲柄销对应一组连杆组件，V型两侧同相位的连杆共用同一个曲柄销，这种设计可以在保证曲轴刚度的前提下，尽可能缩短曲轴总长度，降低曲轴在高转速下的扭振幅度；每段曲柄臂上都集成了平衡重结构，平衡重的外形轮廓经过反复迭代优化，在刚好抵消活塞连杆组往复惯性力与旋转惯性力的前提下，尽可能减小平衡重的旋转扫掠半径，避免与曲轴箱内壁、机油泵驱动结构发生运动干涉。

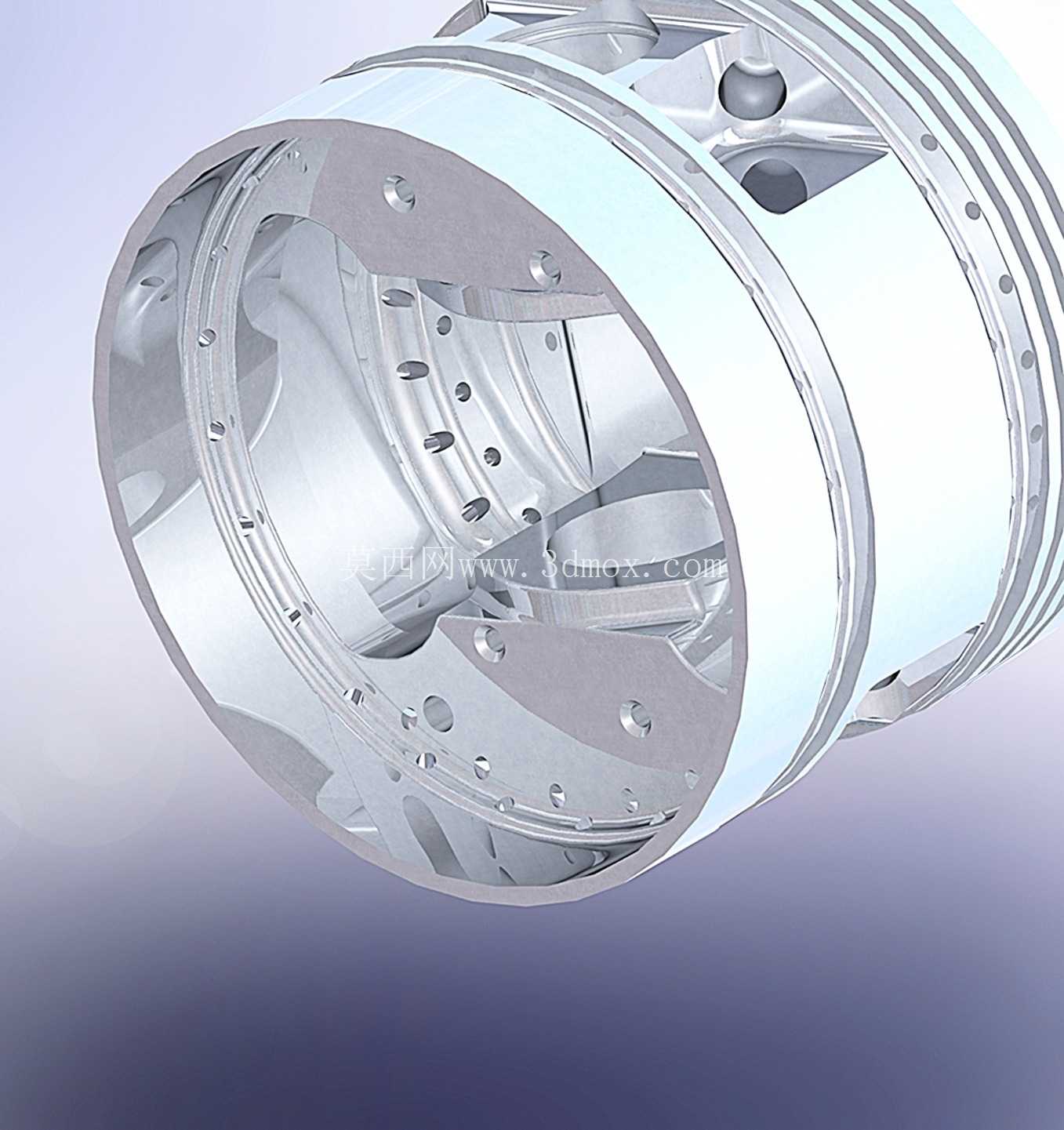

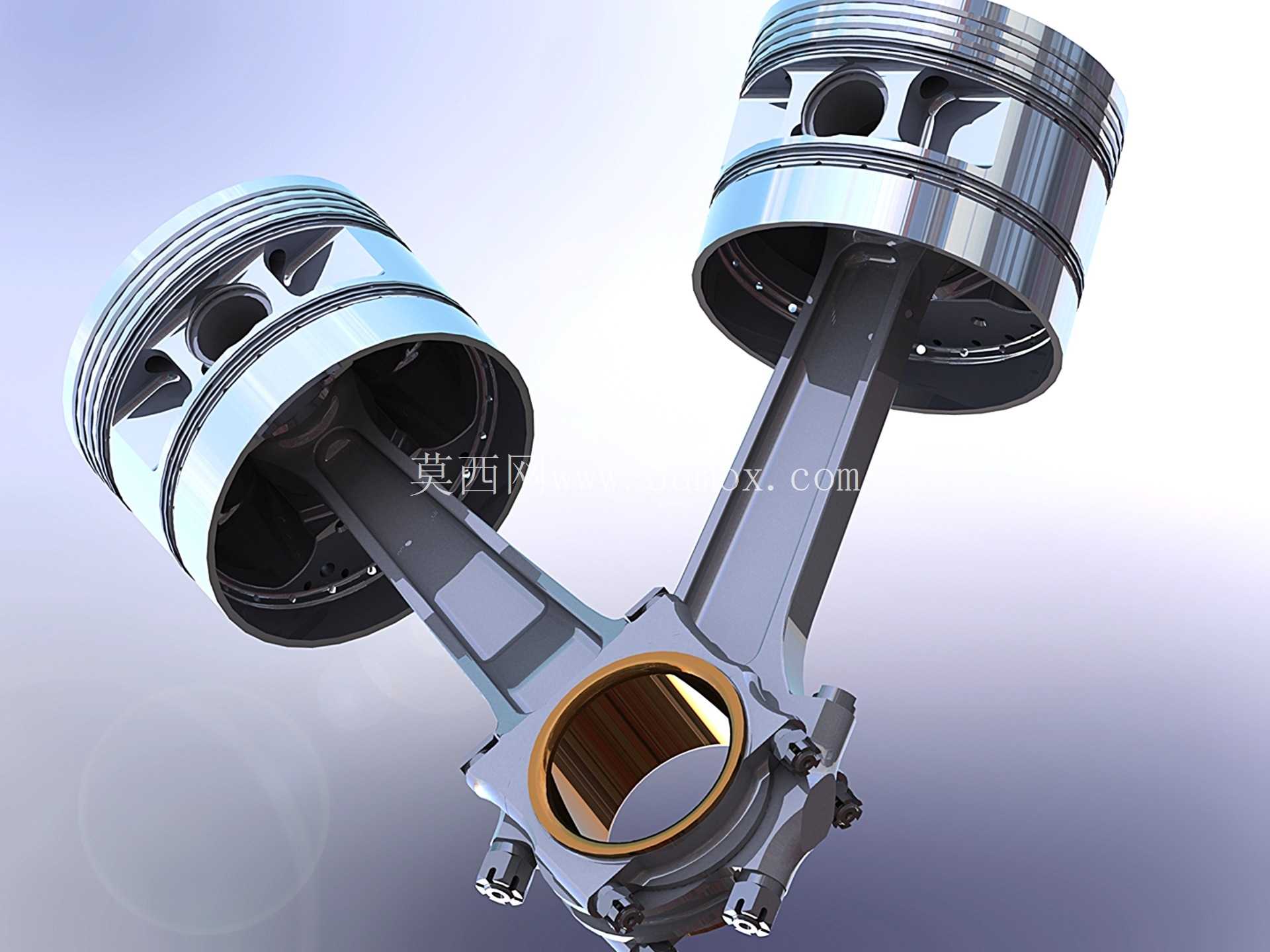

　　活塞部分采用了轻量化的锻造铝合金结构，活塞环槽的排布位置经过精准计算，既保证高温工况下的燃气密封性能，又能通过合理的布油、刮油环配置控制机油消耗量，活塞销采用全浮式设计，在工作温度下可以在活塞销座与连杆小头衬套之间自由转动，让磨损均匀分布，延长部件使用寿命。连杆采用锻钢成型的工字形截面，这种截面结构可以在保证连杆抗拉、抗压强度与抗弯刚度的同时，尽可能降低连杆自身的往复运动质量，减小高转速下的惯性载荷，连杆大头采用斜切口设计，方便在气缸镗孔直径有限的情况下，从气缸上方完成活塞连杆组的装配与拆卸，降低维护难度。

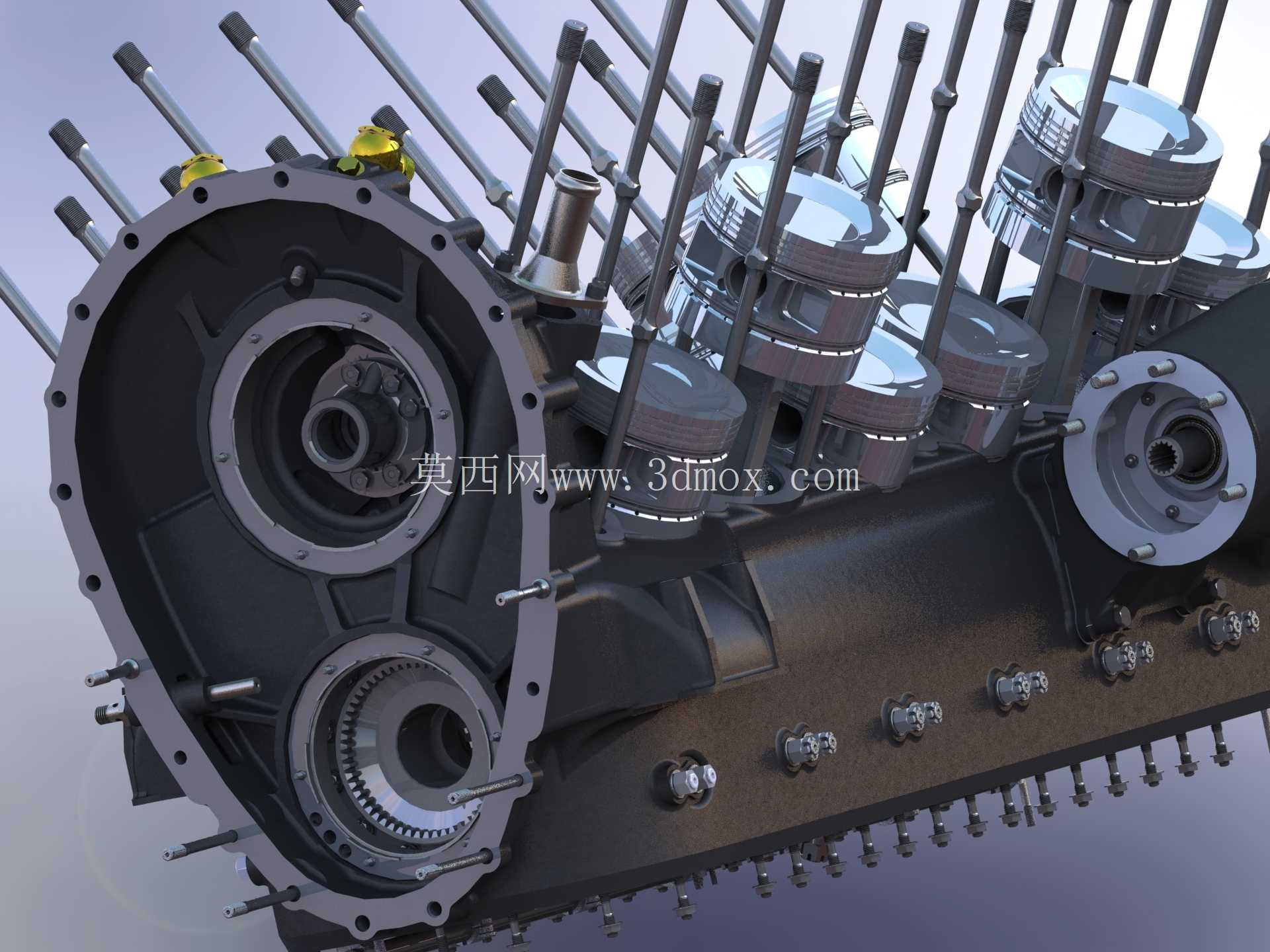

　　从安装边界来看，整套曲轴组件的主轴颈直径、轴向定位间隙、曲柄销与连杆大头的配合间隙都有严格的尺寸链约束，安装时需要按照规定的扭矩顺序拧紧主轴承盖与连杆大头盖螺栓，同时保证各摩擦副的润滑油道完全对正，避免高转速下出现缺油烧瓦的故障。在实际建模过程中，所有运动部件的配合间隙都按照实际工程公差进行了还原，包括活塞与气缸壁的配缸间隙、活塞销与销座的配合间隙、曲轴轴向窜动间隙等，同时完整还原了各部件之间的运动约束关系，可以直接用于运动仿真，验证不同转速下的活塞运动行程、气门避让间隙、曲轴扭振特性等核心参数，为后续的整机结构设计、性能仿真提供可靠的基础模型支撑。这类曲柄活塞组件的设计逻辑，同样可以为大排量车用V型发动机、固定式高功率柴油机组的结构设计提供参考，尤其是在动平衡校准、轻量化设计、润滑路径布局等方面的工程处理思路，具备很高的结构参考价值。
