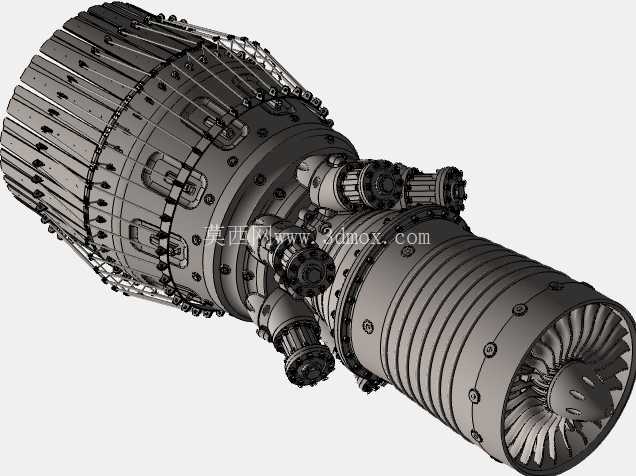

高精细涡扇喷气发动机结构三维数模

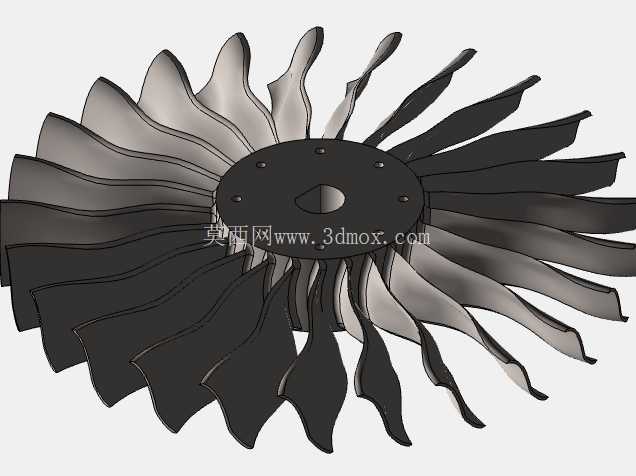

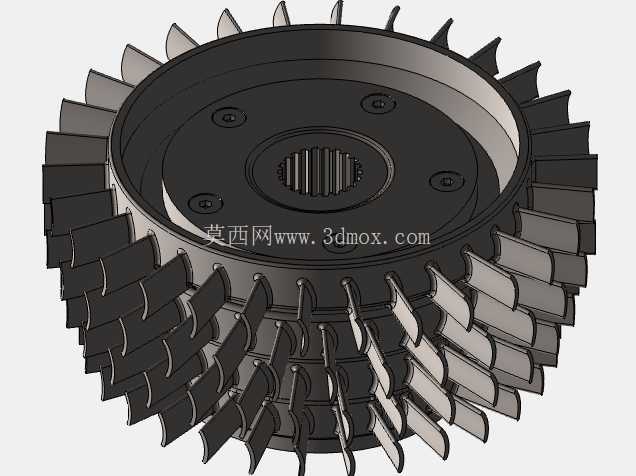

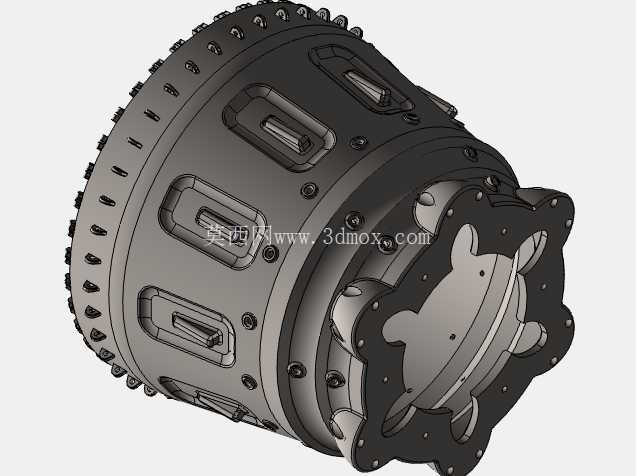

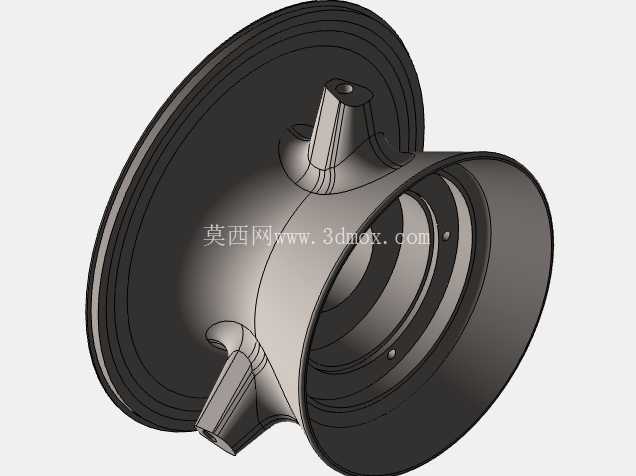

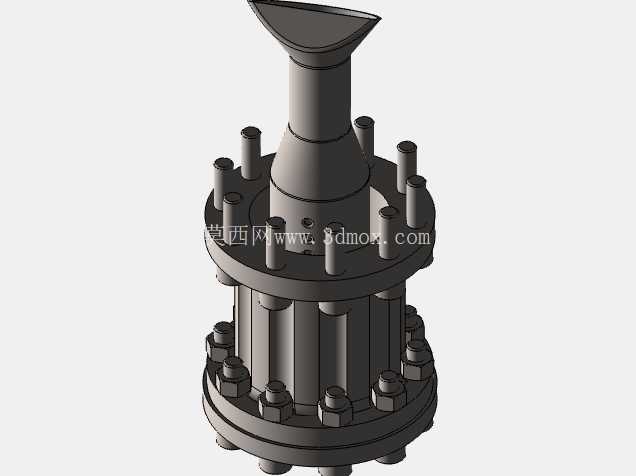

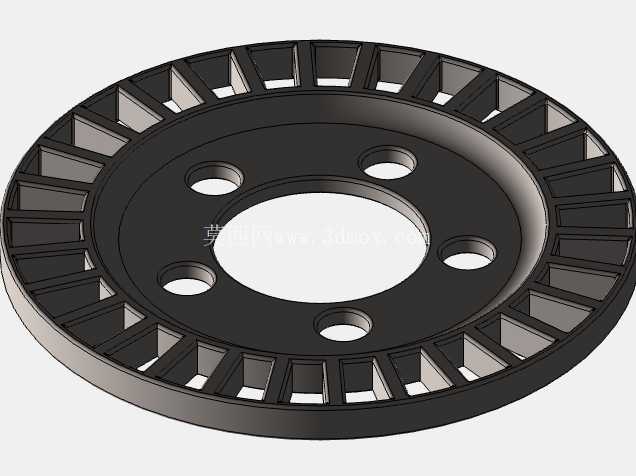

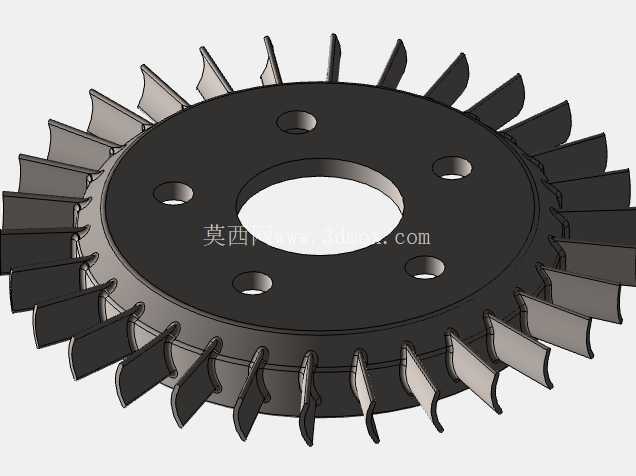

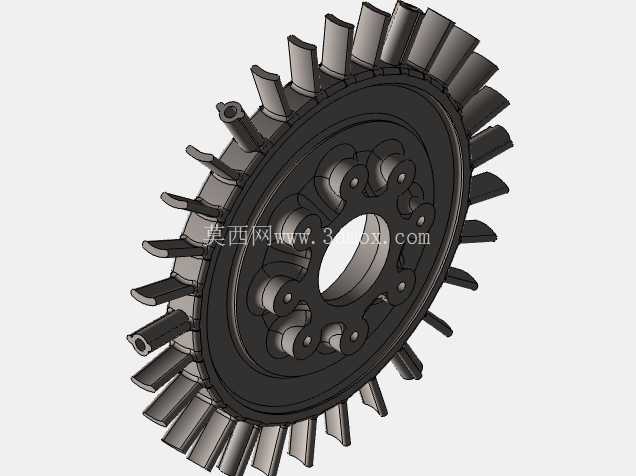

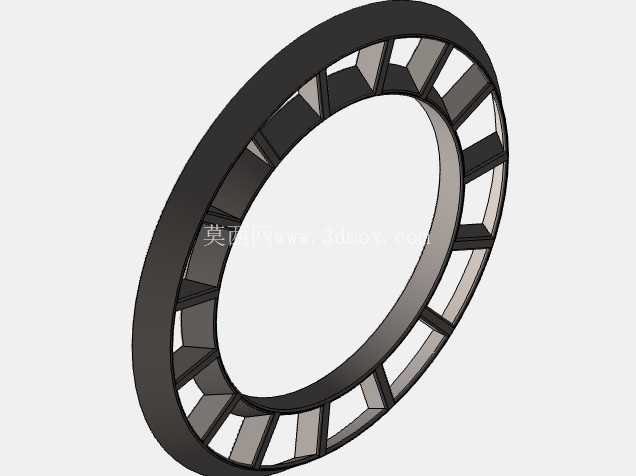

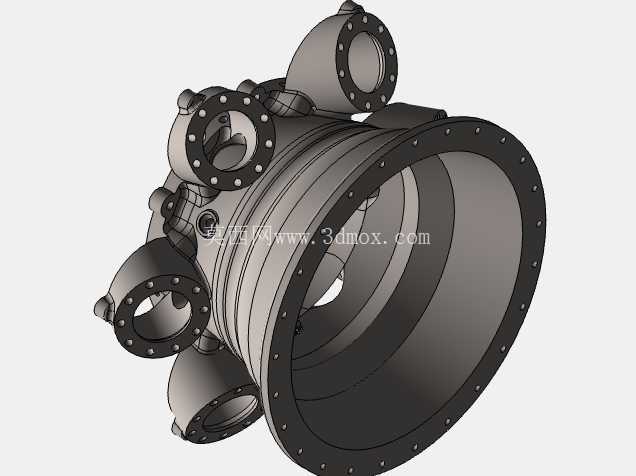

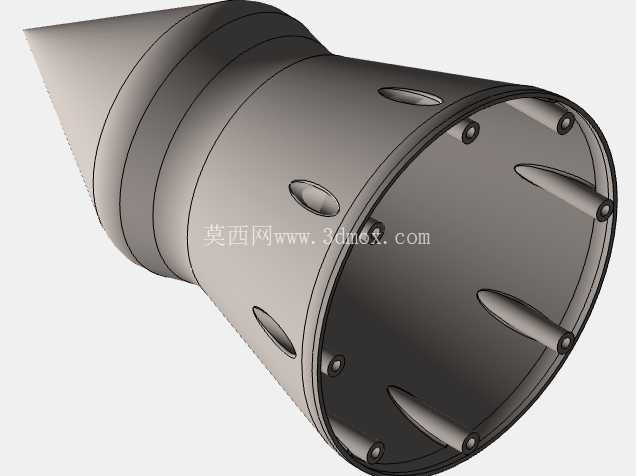

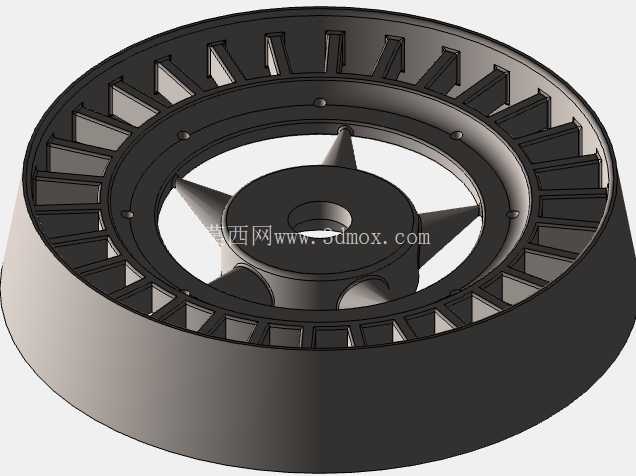

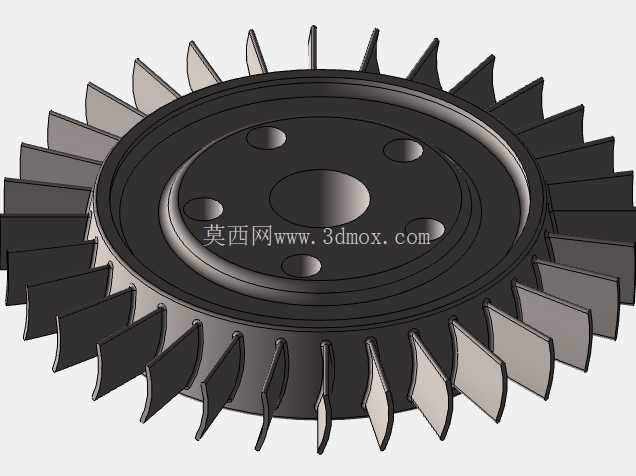

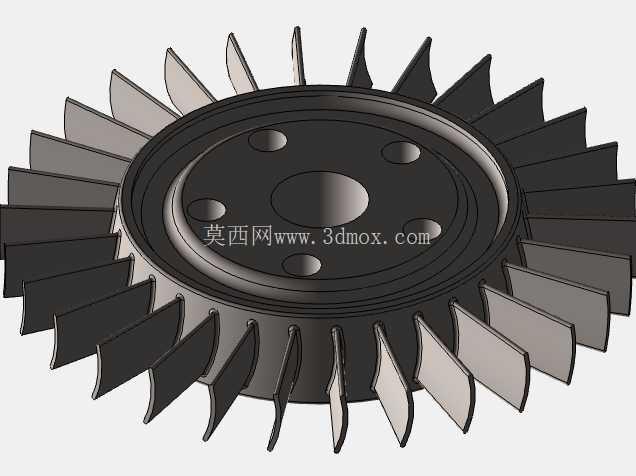

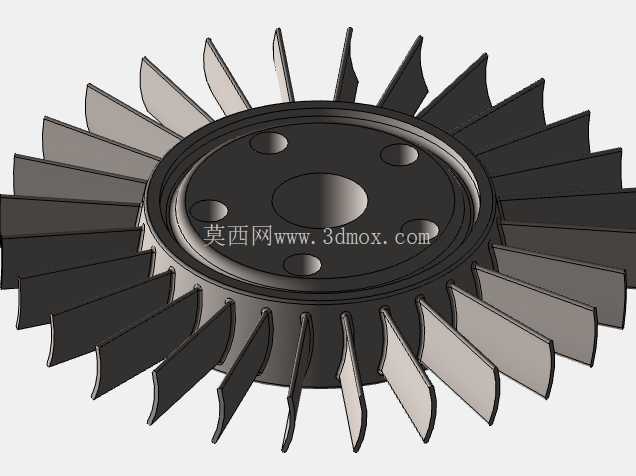

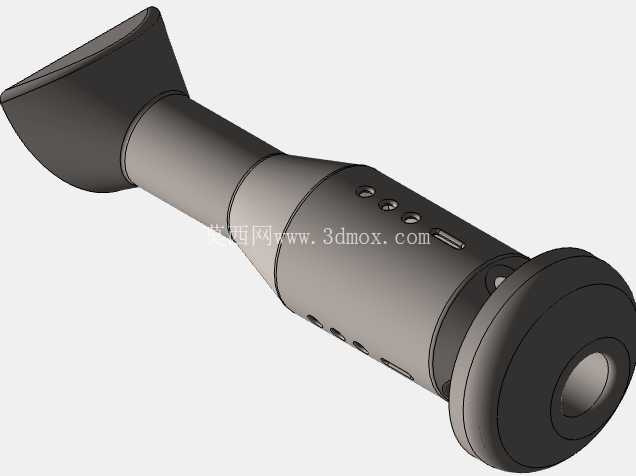

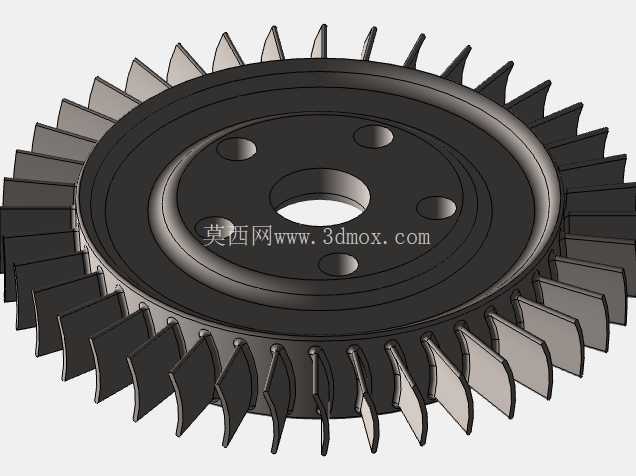

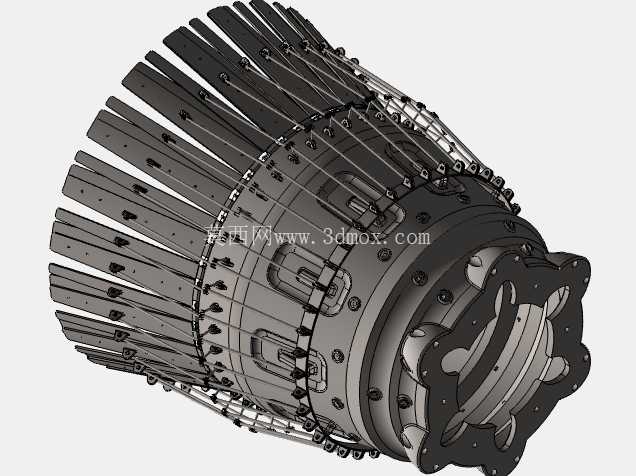

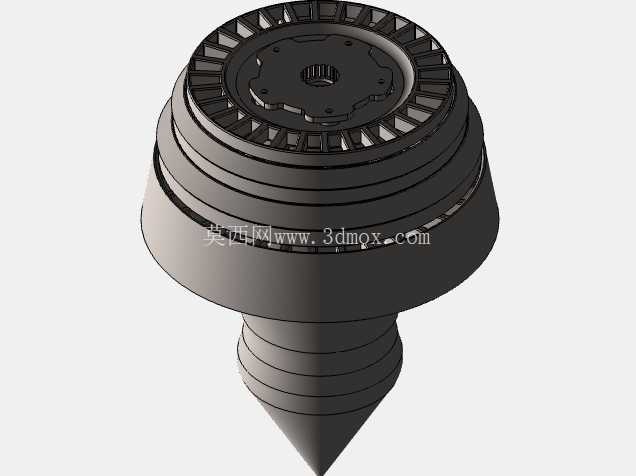

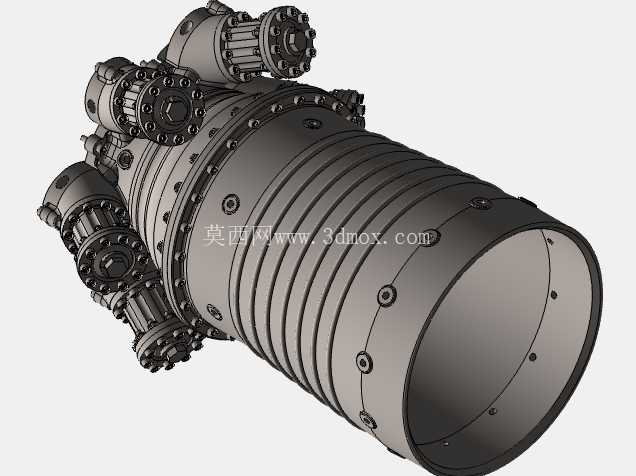

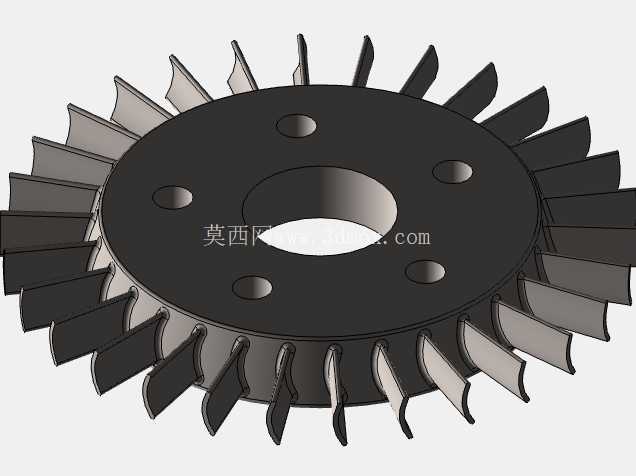

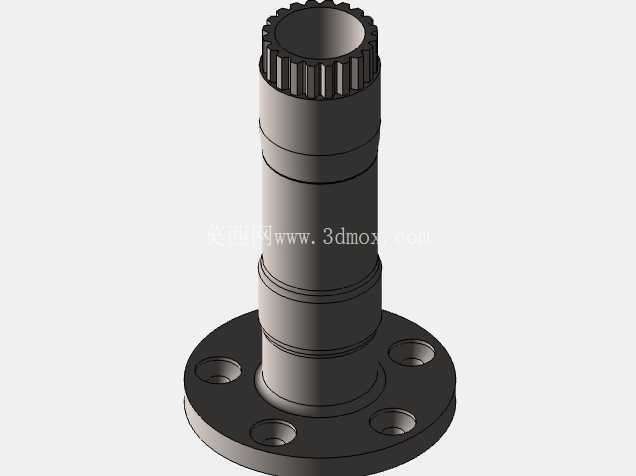

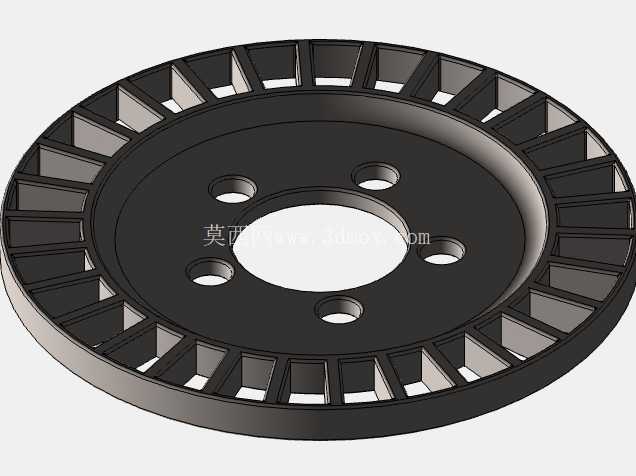

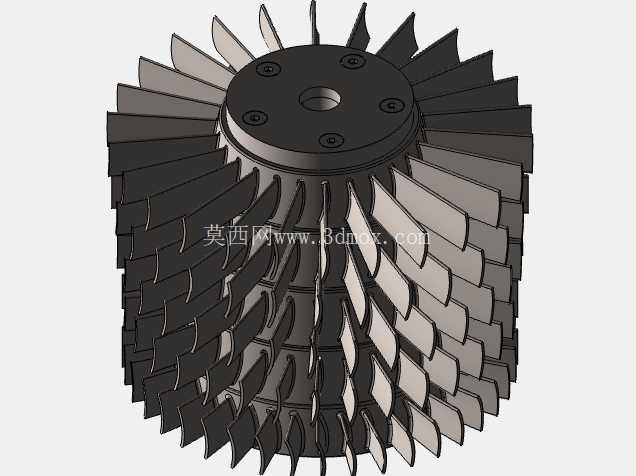

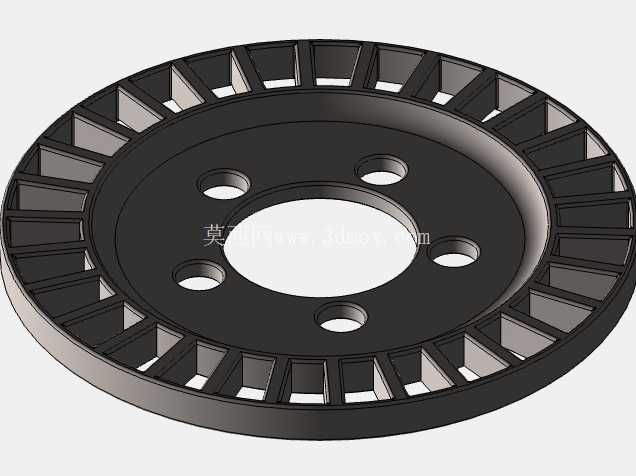

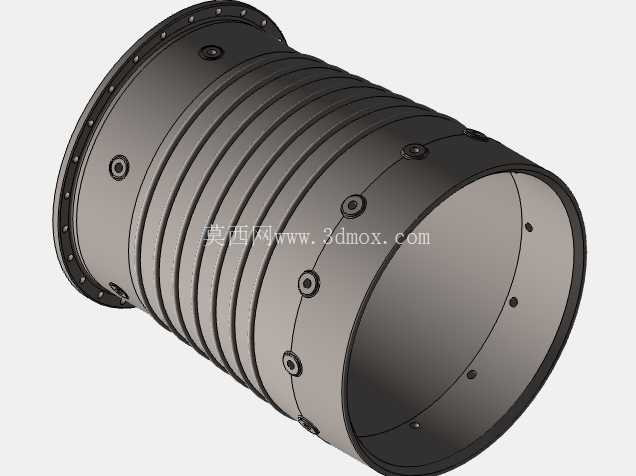

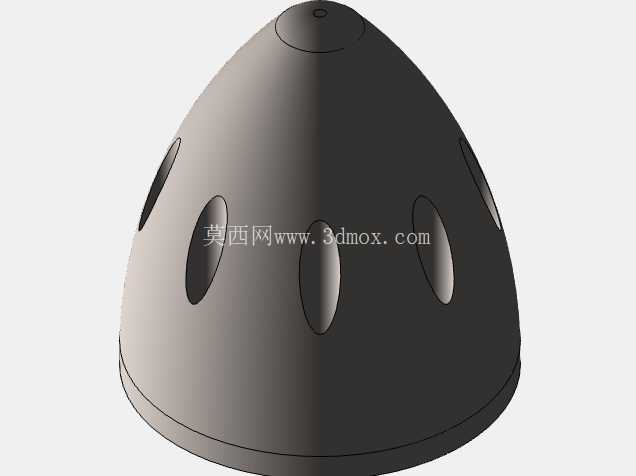

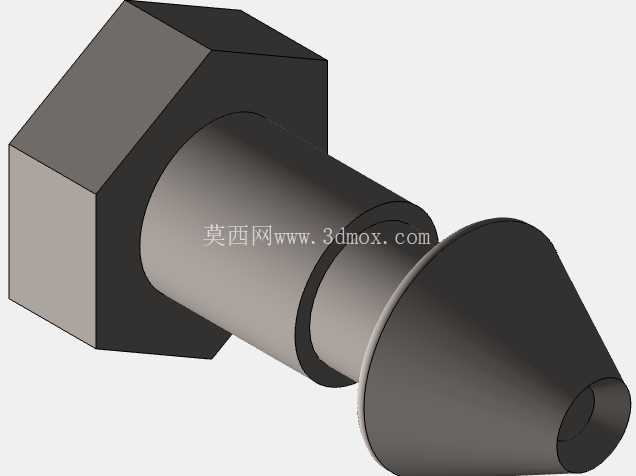

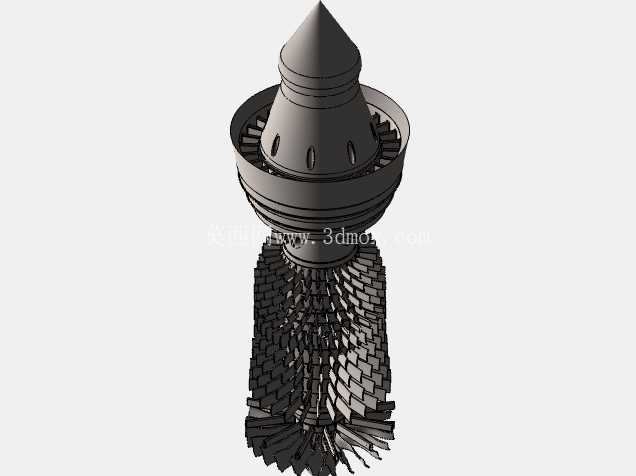

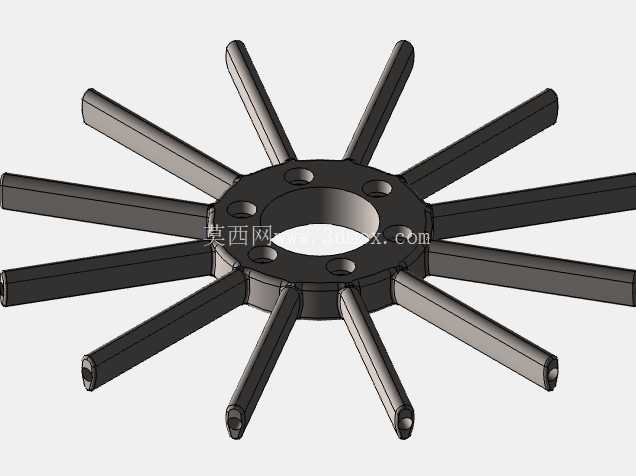

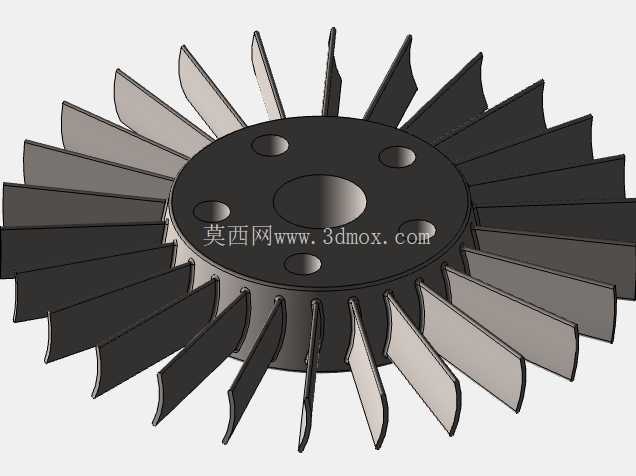

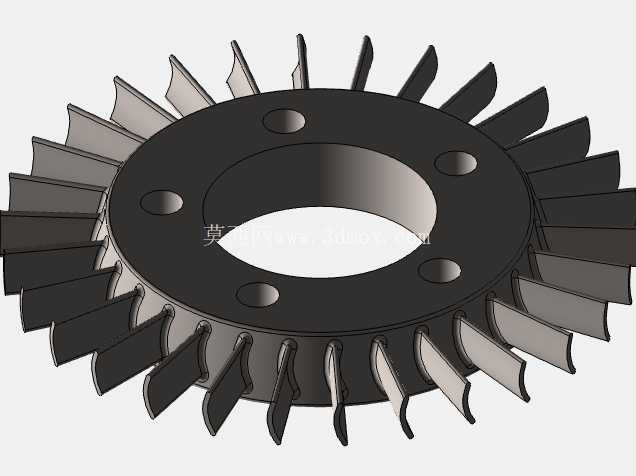

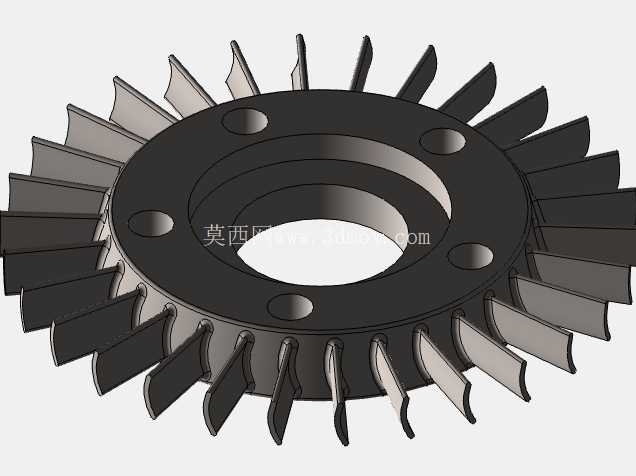

　　在航空动力装备的研发、教学与结构验证场景中，高精度的发动机结构数模是开展工作的核心载体，这套涡扇喷气发动机的三维结构数模，完整还原了大涵道比涡扇发动机的全层级装配关系，可直接用于航空类专业的结构原理教学、新型动力部件的方案迭代验证、以及航空科普场景的结构拆解展示。从实际功能逻辑来看，该数模覆盖了发动机从进气增压、燃油燃烧、能量转换到尾气排出的全流程功能单元：前端大尺寸风扇组件采用宽弦叶片设计，每片叶片的叶型曲面都按照真实气动载荷分布做了曲率拟合，叶片根部的榫头与轮盘的榫槽做了精准的配合约束，可直观展示风扇级的气流预压缩过程；压气机段采用多级盘鼓式结构，每级轮盘上的叶片排布角度逐级调整，对应压气机段逐级提升空气压力的工作逻辑，压气机机匣上的引气接口、放气活门结构都做了完整还原，可清晰呈现压气机防喘、引气冷却的结构实现路径。燃烧室部分采用环形燃烧室结构，火焰筒壁面的冷却气孔、燃油喷嘴的安装座、点火电嘴的装配位置都按照真实装配关系做了定位，能够直观展示燃油与高压空气混合燃烧的腔体结构，以及高温燃气的导流路径；涡轮段分为高压涡轮与低压涡轮两个层级，高压涡轮导向叶片、工作叶片的内部冷却通道结构都做了细节还原，涡轮轴与前后支承轴承的配合关系、传动路径都做了完整的约束设置，可清晰展示高温燃气驱动涡轮转动、进而带动风扇与压气机工作的能量传递逻辑。

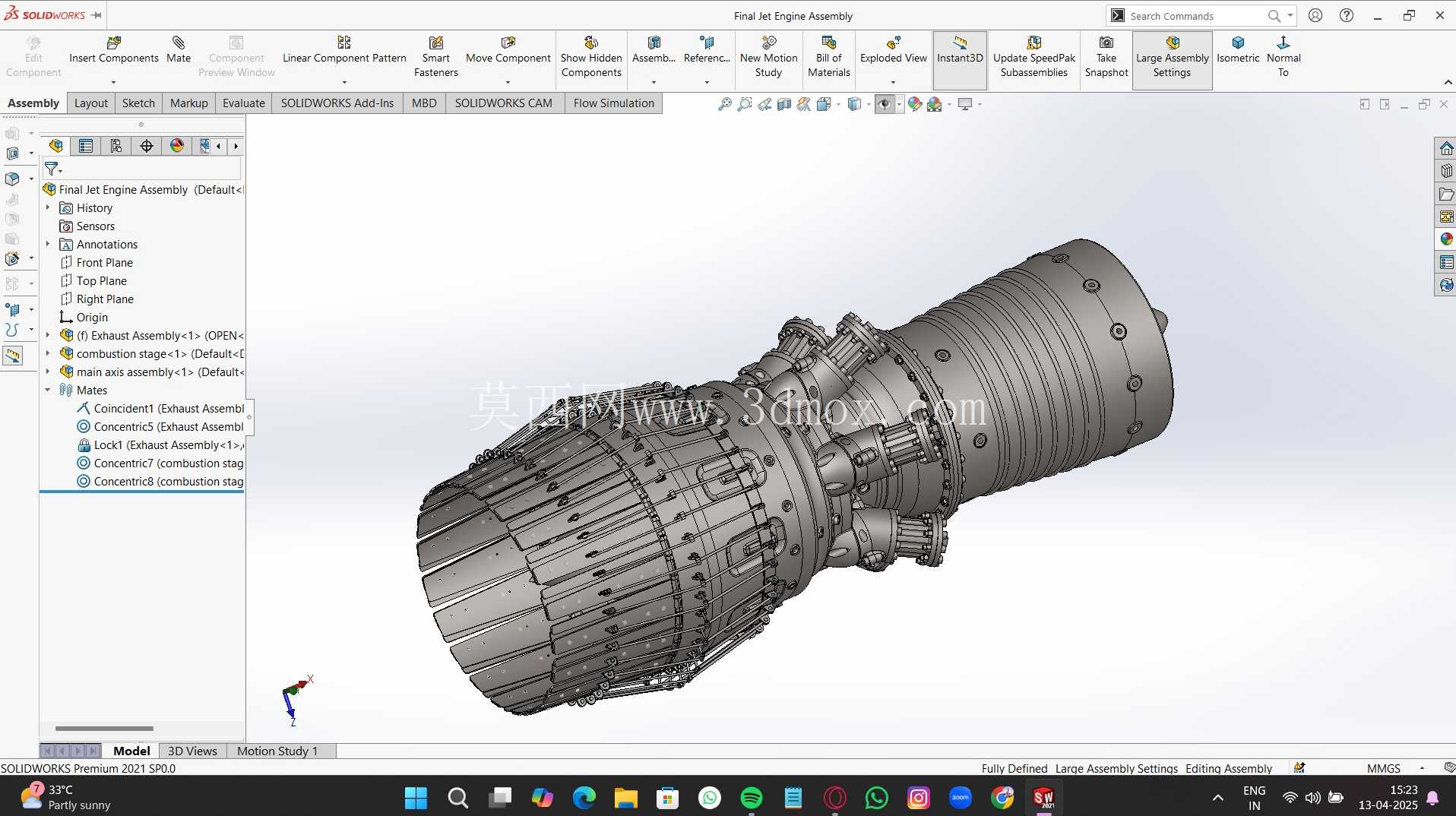

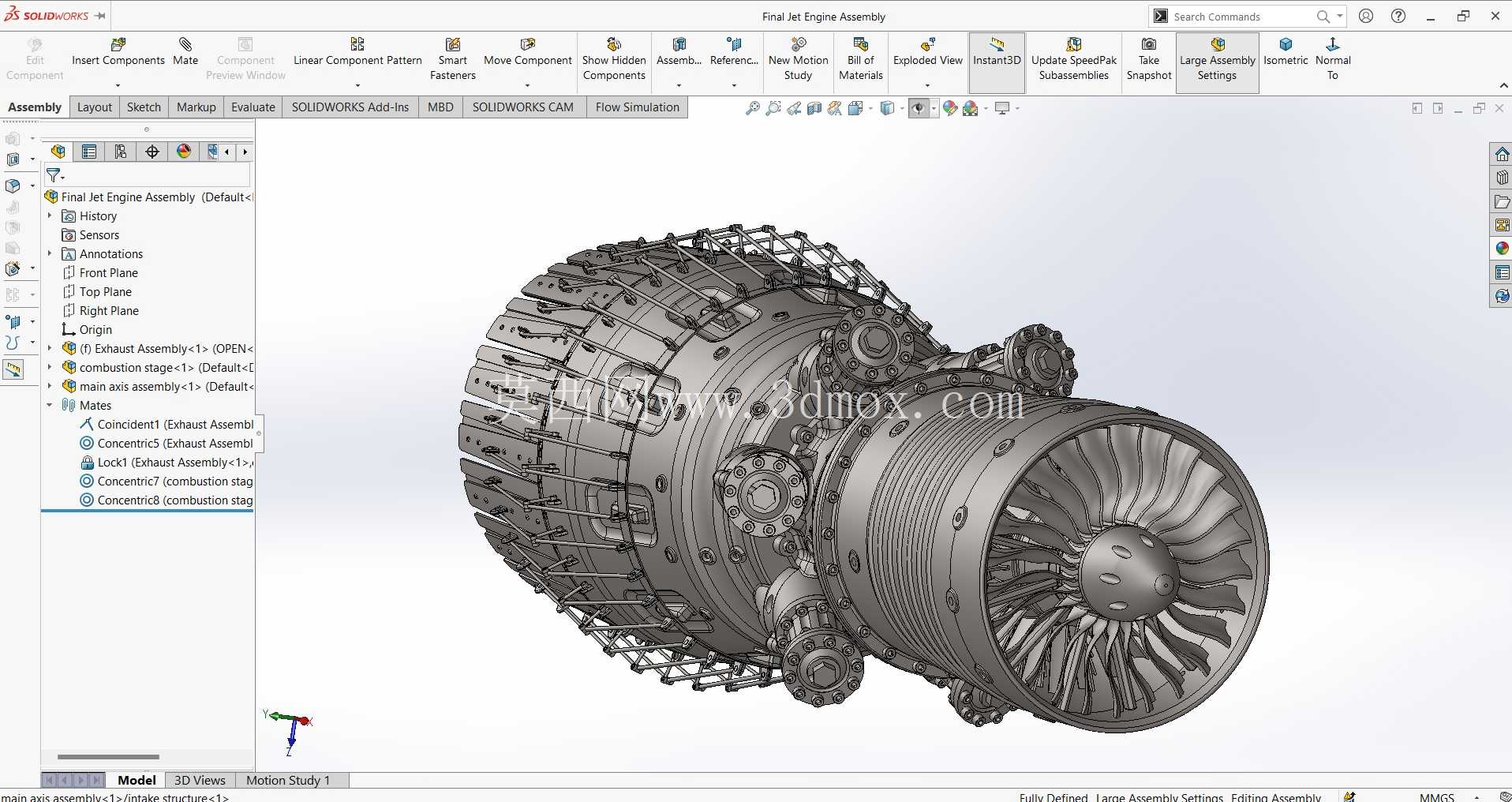

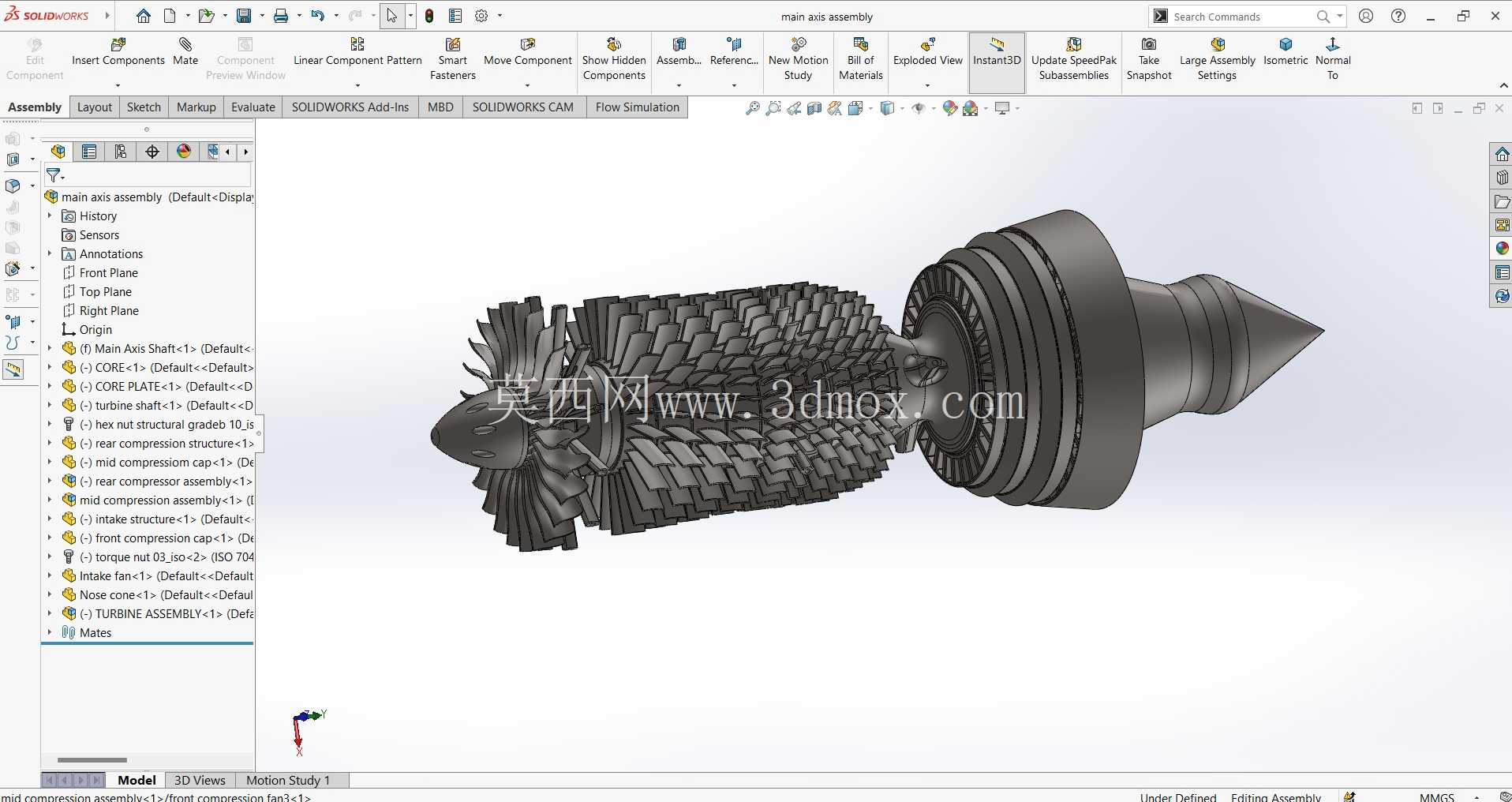

　　从设计思路层面，这套数模采用自顶向下的装配设计逻辑，先确定发动机的核心气动轴线作为整机装配基准，所有转子部件都围绕该轴线做同轴度约束，静子部件则以核心机匣为装配基准逐层向外拓展，每个子装配体都保留了完整的装配约束关系，既可以做整机的整体展示，也可以单独拆分出风扇单元、压气机单元、燃烧室单元、涡轮单元、附件传动单元做独立的结构分析。数模中所有外接管路、附件机匣上的安装接口都按照真实航空发动机的安装边界做了尺寸还原，整机的最大外径对应真实同推力级发动机的外廓尺寸，前后安装节的位置、接口尺寸都符合航空发动机吊舱安装的边界要求，可直接用于发动机吊舱的适配设计、安装架的结构强度校核场景。

　　在实际的工程应用中，这套数模可作为航空发动机结构设计的参考基准，帮助设计人员快速梳理大涵道比涡扇发动机的层级装配关系，在做新型部件改型时，可直接在对应子装配体上做结构迭代，无需从零开始搭建整机框架；在职业院校与高校的航空类专业教学中，可通过数模的剖切、拆解功能，让学员直观理解每个部件的功能与装配关系，弥补实物教学中无法拆解核心部件、无法观察内部流道结构的不足；在航空科普展项的开发中，可基于该数模做轻量化处理后，用于互动展项的结构演示，让参观者直观了解喷气发动机的工作原理。

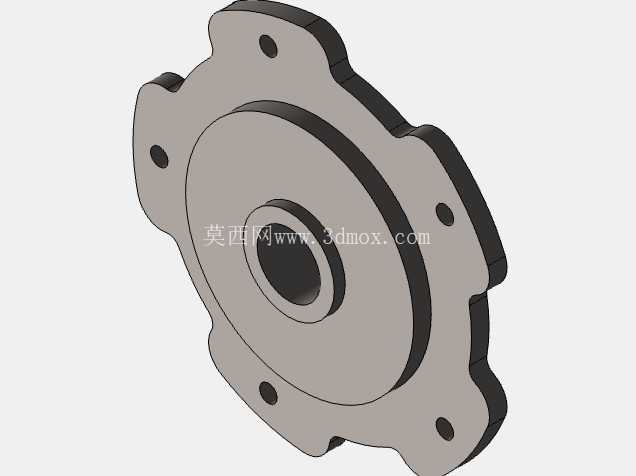

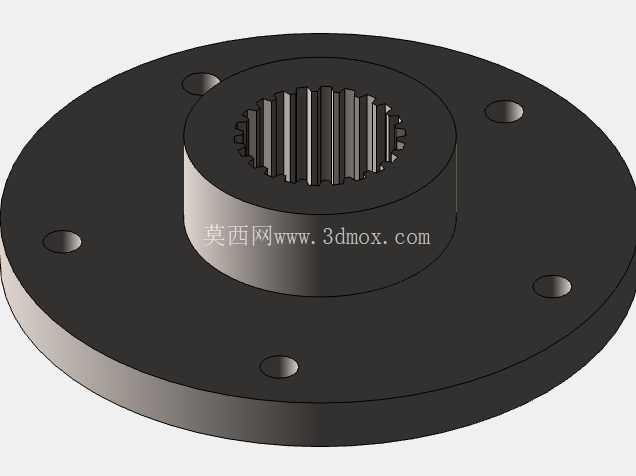

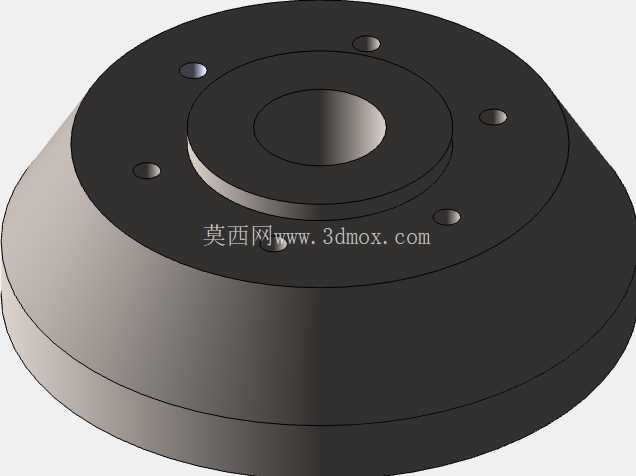

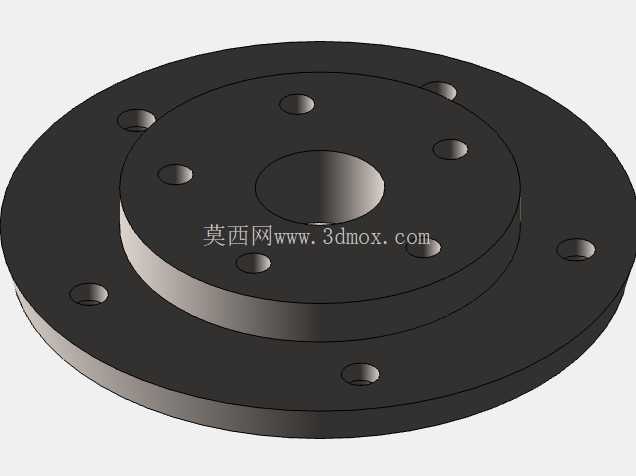

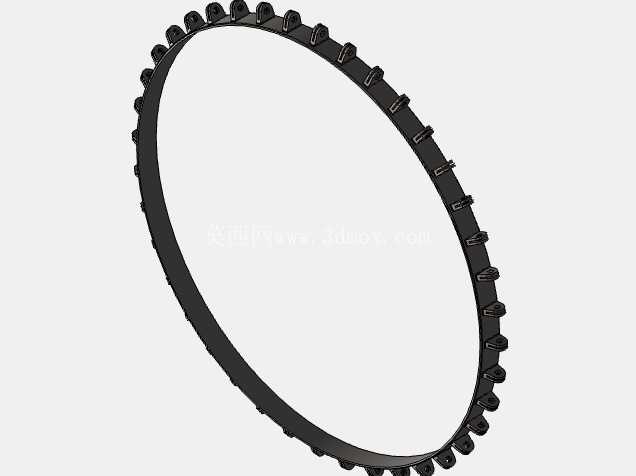

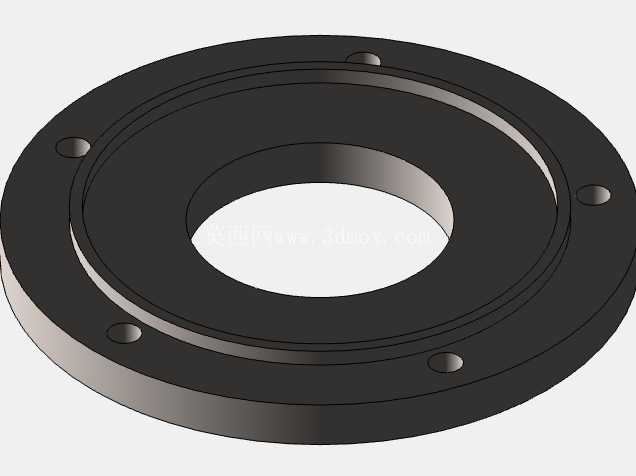

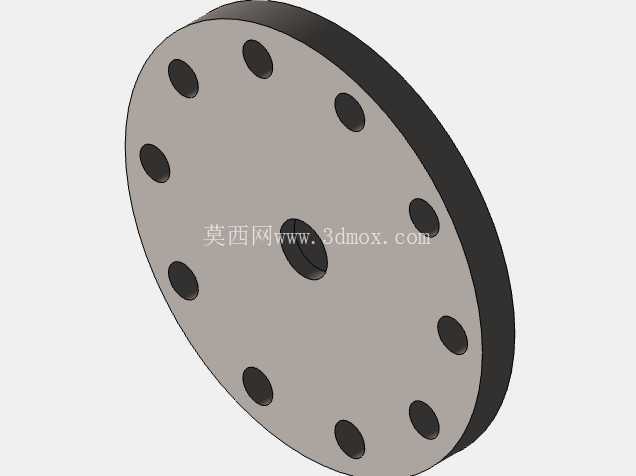

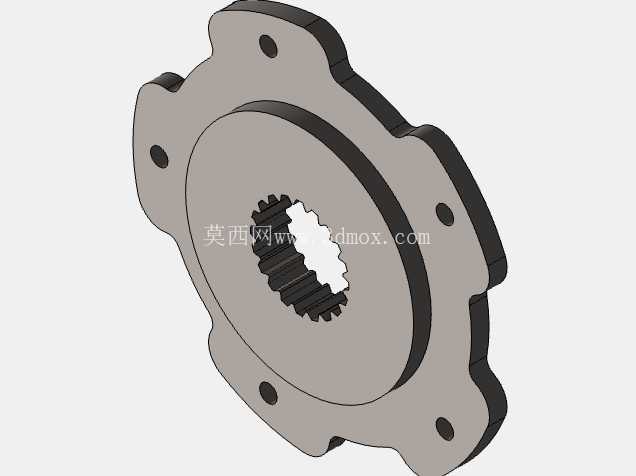

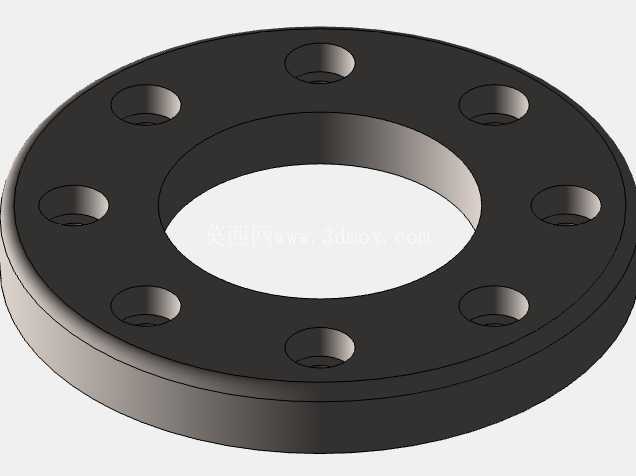

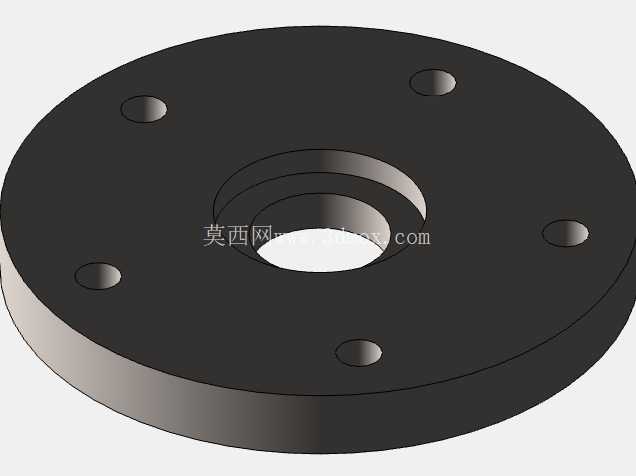

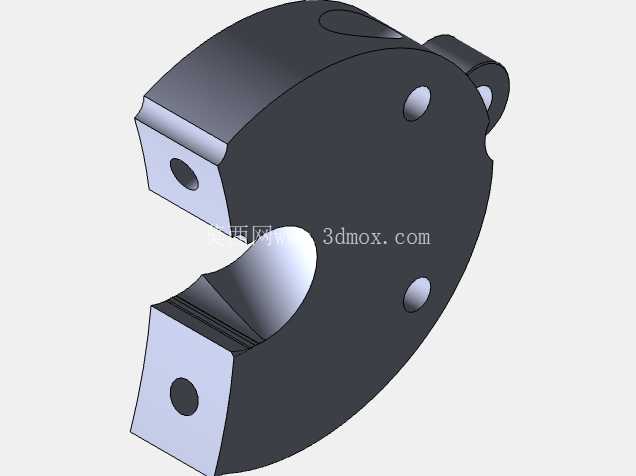

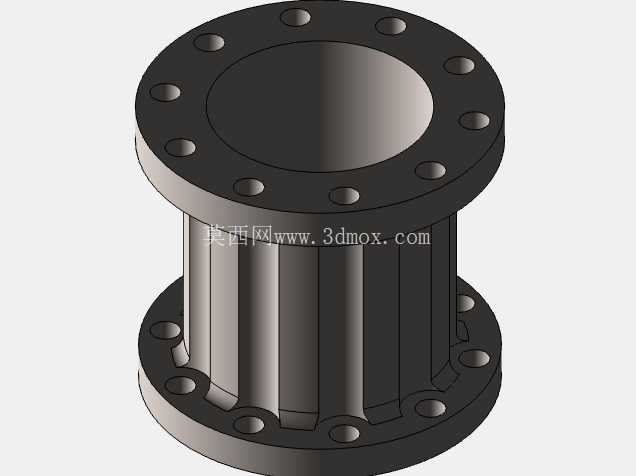

　　数模中所有的连接结构，包括螺栓连接的孔位、卡箍连接的配合面、焊接结构的接缝位置都做了细节还原，转子部件的平衡配重块位置、支承结构的润滑管路走向都符合真实发动机的设计逻辑，没有做过度的简化处理，能够满足结构分析、装配模拟、原理演示等多场景的使用需求。针对不同的使用场景，数模的每个零件都保留了独立的特征参数，可根据需要调整叶片数量、机匣厚度、管路直径等参数，适配不同推力级、不同涵道比的发动机方案改型需求，在做结构仿真分析时，可直接提取对应零件的几何模型导入仿真软件，无需重新做几何清理，大幅提升前期方案设计的效率。
