柴油发动机燃油泵剖面结构三维设计

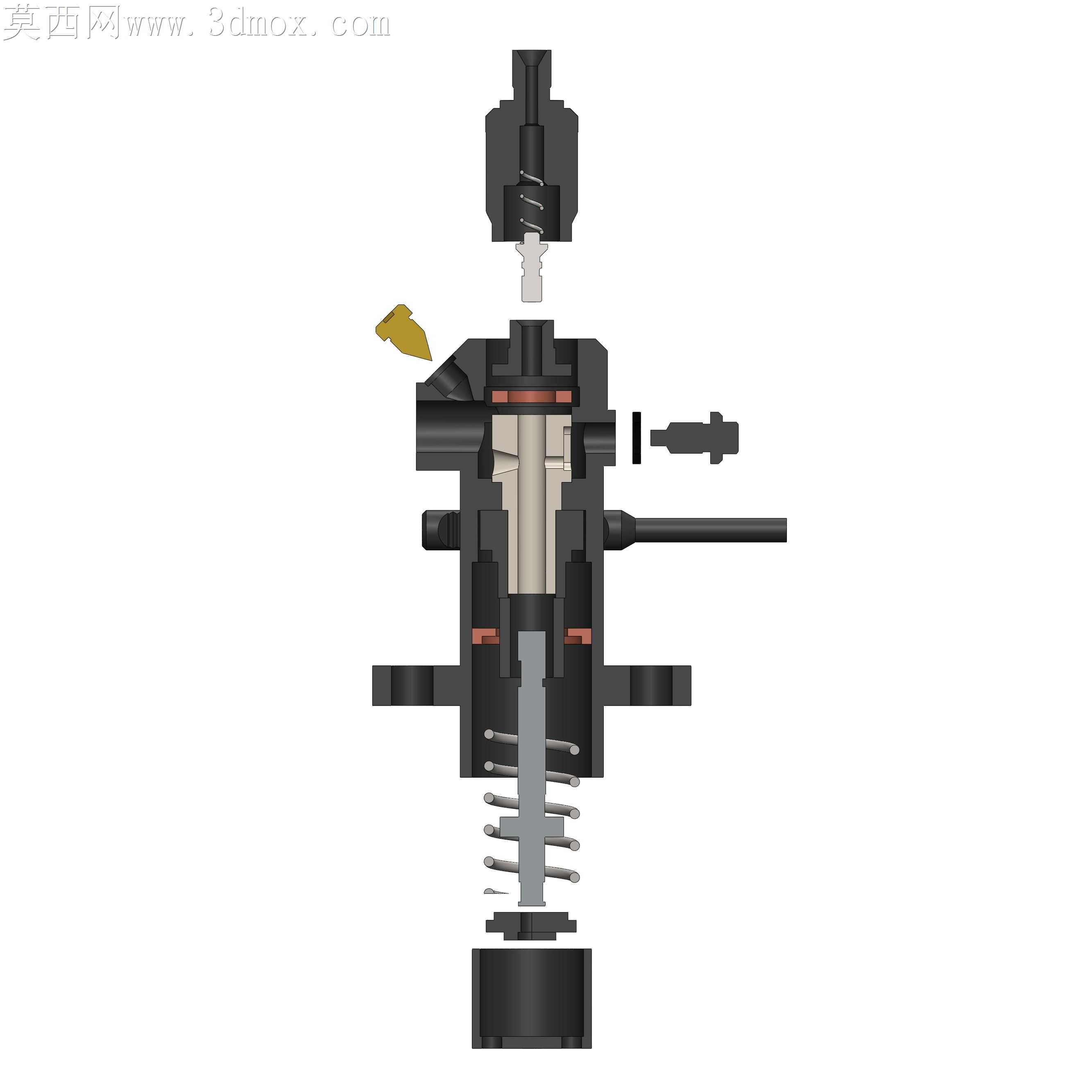

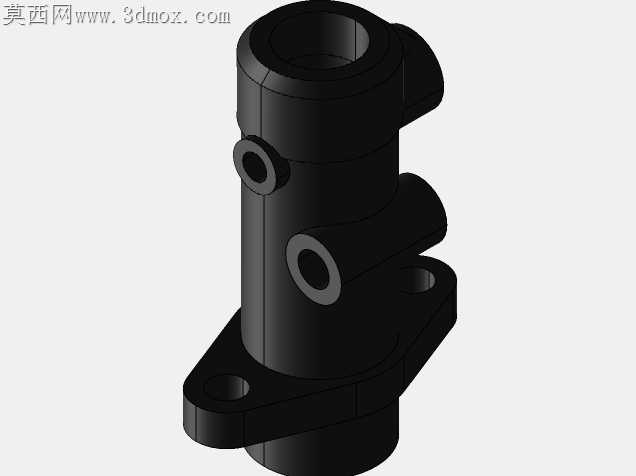

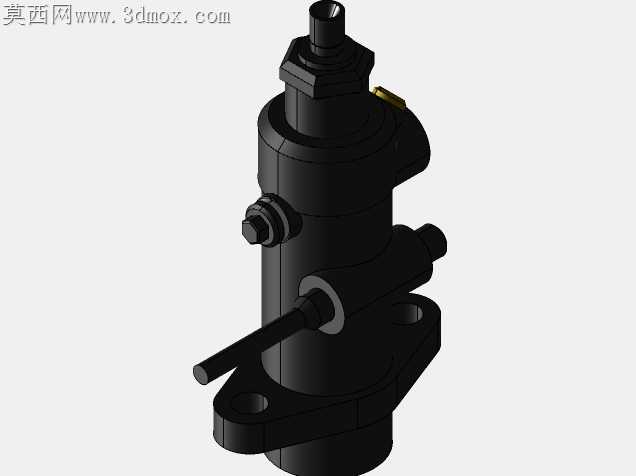

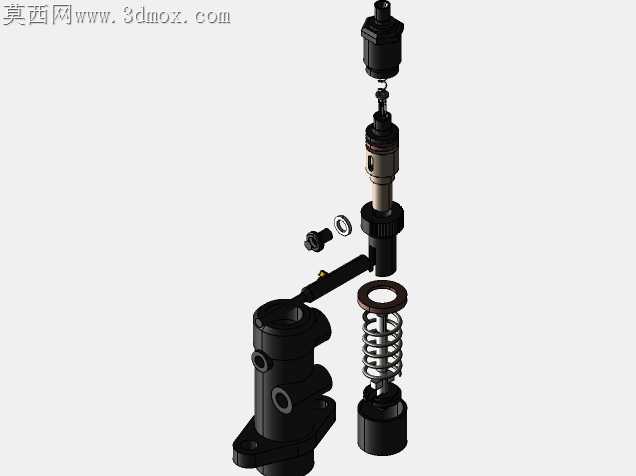

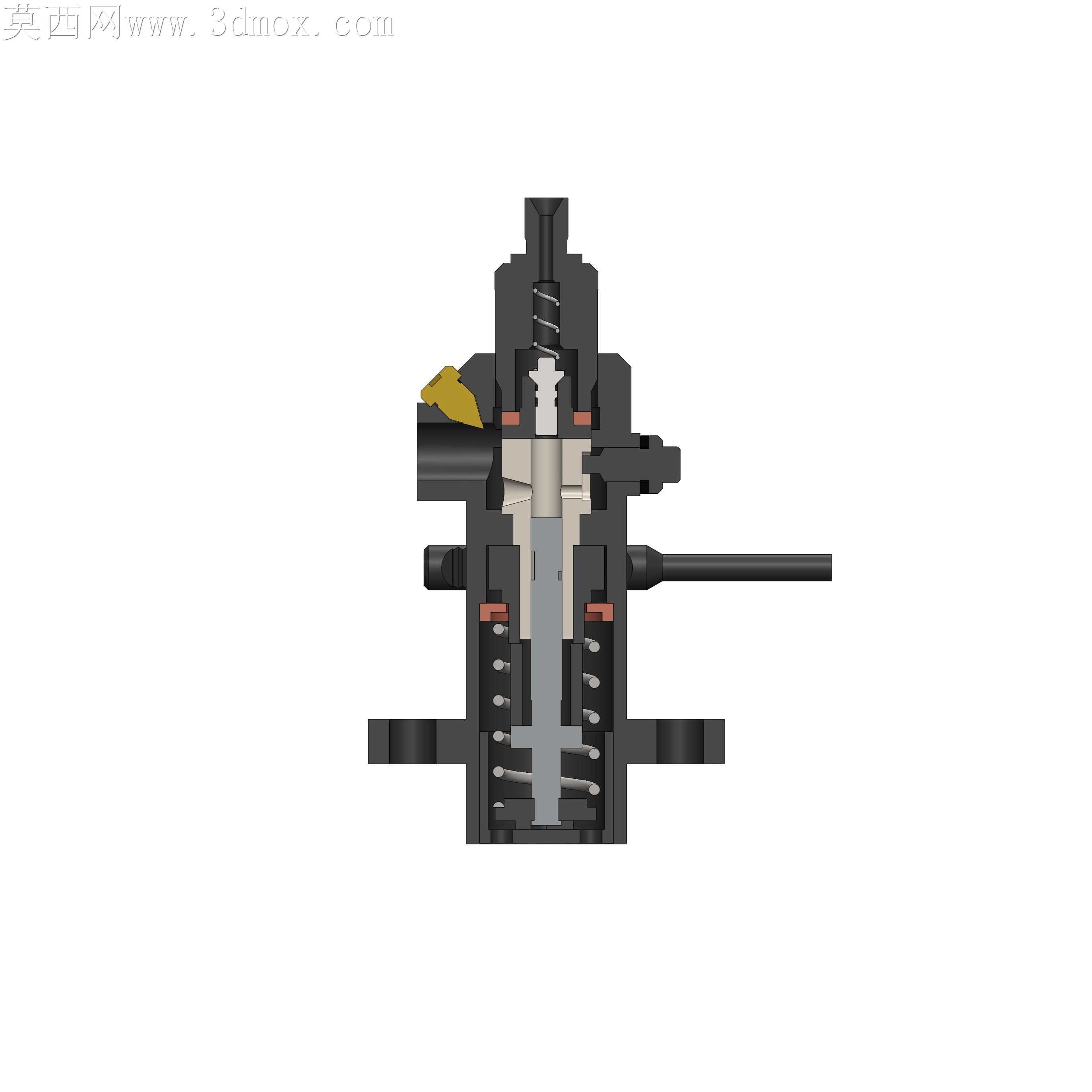

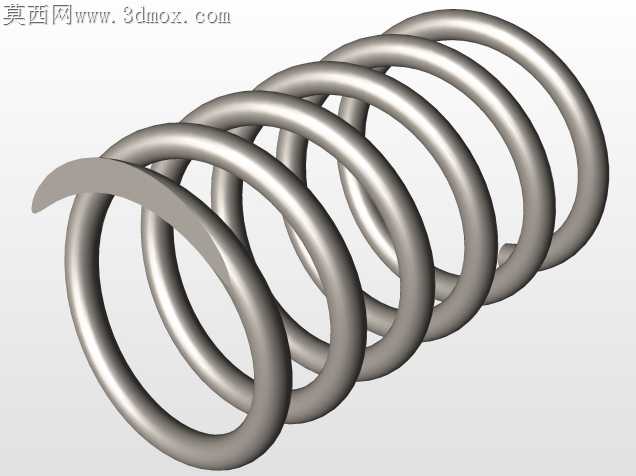

本作品为柴油发动机配套燃油泵的三维结构设计模型，采用全参数化建模方式完成整体构建，建模过程中严格遵循燃油泵的实际工作原理与装配逻辑，对泵体内部的柱塞组件、复位弹簧、出油阀、进油通道、油量调节机构、驱动连接端等核心结构进行了1:1比例的精细化还原，所有零件间的装配间隙、配合公差均参考实际工业生产标准进行设定，可直观呈现燃油泵的完整内部构造与装配关系。模型在材质设置上做了区分化处理：泵体外壳采用哑光铸铁材质，还原金属铸件的磨砂质感与深灰金属色泽；内部柱塞、阀件等精密运动部件采用抛光合金钢材质，呈现亮面金属的反光特性；密封胶圈、密封垫等橡胶部件采用哑光黑色橡胶材质，还原橡胶件的弹性质感与哑光表面特征；油量调节拨叉等操控部件采用黄铜材质，区分不同功能零件的材质差异，提升模型的辨识度与视觉层次感。渲染阶段采用正交剖面视角展示，通过半剖处理将内部封闭的运动腔体、弹簧腔、油道结构完整暴露，搭配均匀的工业产品布光，避免结构阴影遮挡关键装配细节，可清晰观察到柱塞与柱塞套的精密配合间隙、弹簧的预紧安装状态、进出油道的连通路径、密封件的安装位置。设计过程中重点还原了燃油泵的核心工作结构：由发动机曲轴驱动的柱塞往复运动结构，通过柱塞的上下行程变化实现燃油的抽吸与加压，将柴油压力提升至高于发动机气缸压缩压力的水平，配合出油阀的启闭控制实现高压燃油的定量输出，适配喷油器的不同喷射量需求，匹配发动机不同工况下的负载变化要求。模型中所有运动部件均保留了合理的运动行程空间，可用于演示燃油泵的完整工作循环过程，清晰展示进油、压油、回油三个核心工作阶段的结构动作逻辑，各零件的连接关系、定位结构均按照实际产品的装配工艺设计，无结构干涉、装配错位等问题，可作为发动机供油系统教学、燃油泵结构认知、相关产品设计参考的直观三维素材。
