卫生级凸轮转子容积泵结构设计

食品医药工况下的流体输送设备，最容易被忽略的加工隐患藏在泵腔的转角缝隙里。常规转子泵的端盖与泵腔接合处如果留直角清根死角，输送高粘度果酱、药膏类介质时，残留物料会在死角处发酵变质，每次CIP清洗都要耗费三倍以上的清洗液，还没法完全规避卫生抽检风险。这款容积泵的转子腔内壁做了连续圆弧过渡，所有螺栓沉孔都设计成带密封槽的内嵌结构，没有外露的螺纹缝隙，连进出口法兰的密封面都做了高出法兰平面0.2mm的凸台，安装时四氟密封垫被压紧后不会向内挤出溢料边，避免介质长期附着在密封垫边缘碳化。

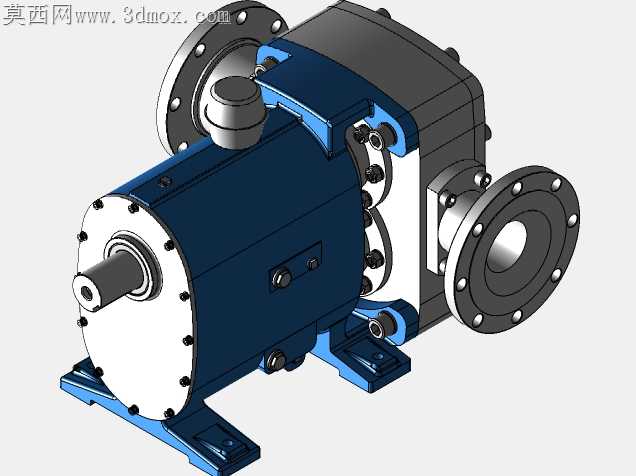

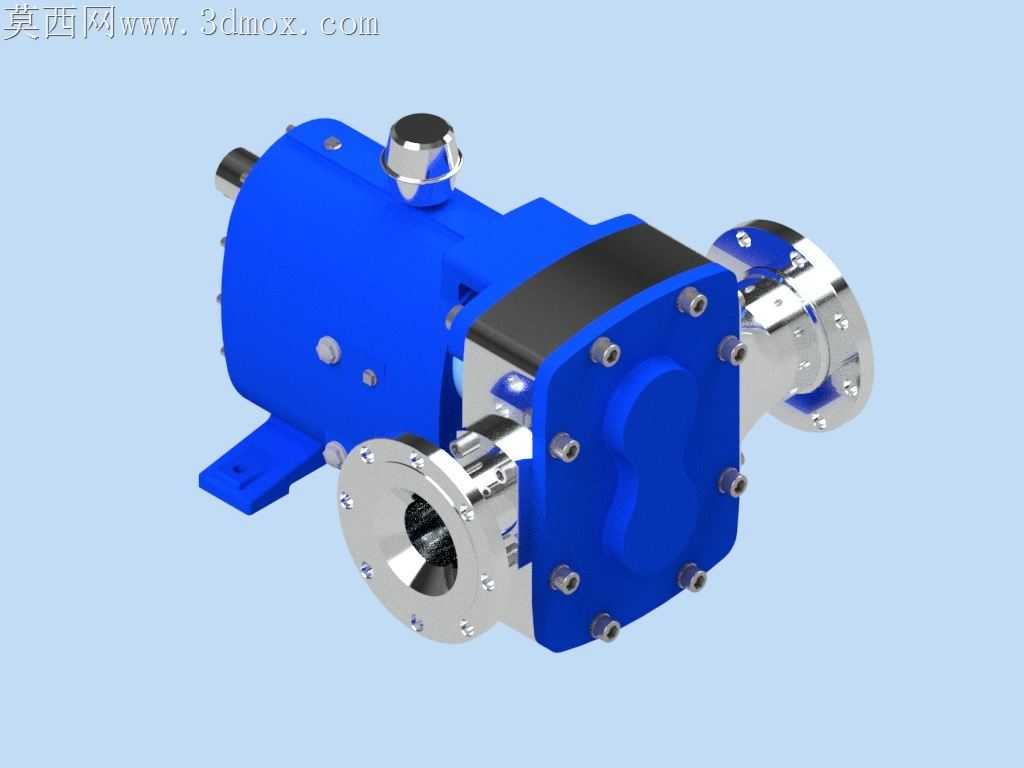

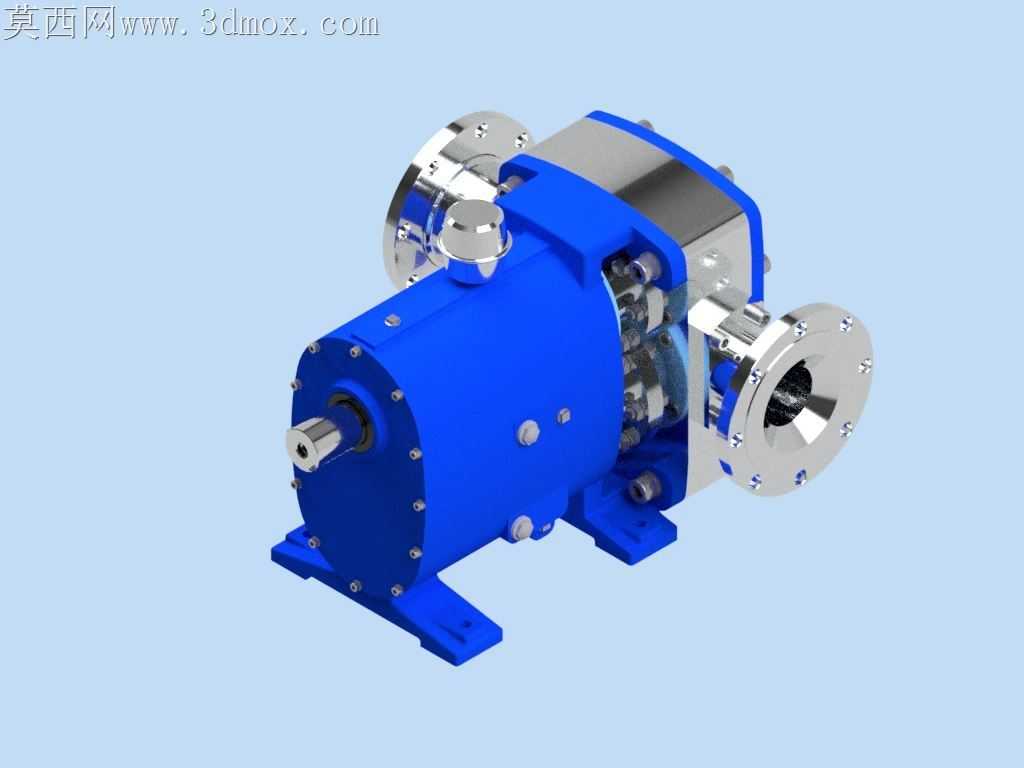

泵体的蓝色涂装部分采用铸铁基座做应力释放处理，机加工前先经过两次时效振动，消除铸造内应力，不然镗削转子安装孔的时候，工件装夹松开后孔位会出现0.03mm以上的形变偏移，转子运转时就会出现扫膛异响，用不到三个月密封件就会被偏磨泄漏。和输送介质接触的过流部件全部采用316L不锈钢锻件加工，转子型线采用双叶正弦凸轮轮廓，加工时用五轴联动铣削一次成型，型面粗糙度抛光到Ra0.8以下，两个转子的啮合间隙控制在0.1mm到0.15mm之间，既不会因为间隙太小出现热胀咬死，也不会因为间隙太大导致输送高粘度介质时回流容积效率下降。

进出口采用快装卡箍式连接结构，卡箍的锁紧斜面做了15度的倾角导向，现场安装时不用反复对齐法兰孔位，卡箍滑入后拧紧紧固螺母就能自动对中，比传统螺栓连接的拆装效率提升四倍以上，适合需要频繁拆洗消毒的生产场景。泵轴的机械密封采用集装式结构，不需要现场调整弹簧压缩量，更换密封件时只要拆开端盖就能整体抽出密封组件，不用拆解整个泵头和联轴器，现场维修的停机时间能压缩到二十分钟以内。基座的安装脚做了长条形调节孔，安装找正时可以横向微调泵轴和电机轴的同轴度，避免联轴器偏心造成的轴承过早磨损，连基座底部都预留了排液槽，万一出现密封泄漏，漏出的液体会顺着排液槽流走，不会积在安装脚位置腐蚀基座漆面。转子和泵轴的连接采用无键的方榫传动，没有键槽带来的应力集中点，也不会因为键槽缝隙残留介质，传动扭矩足够应对10万厘泊粘度的介质输送，运转时的脉动比三转子结构更小，输送含颗粒的介质时也不会挤碎颗粒物料。
