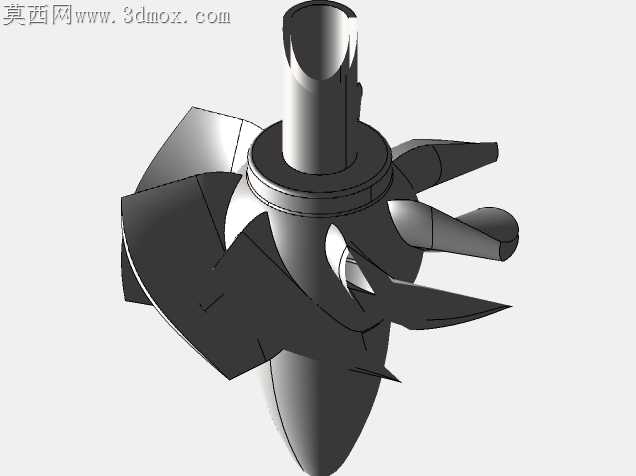

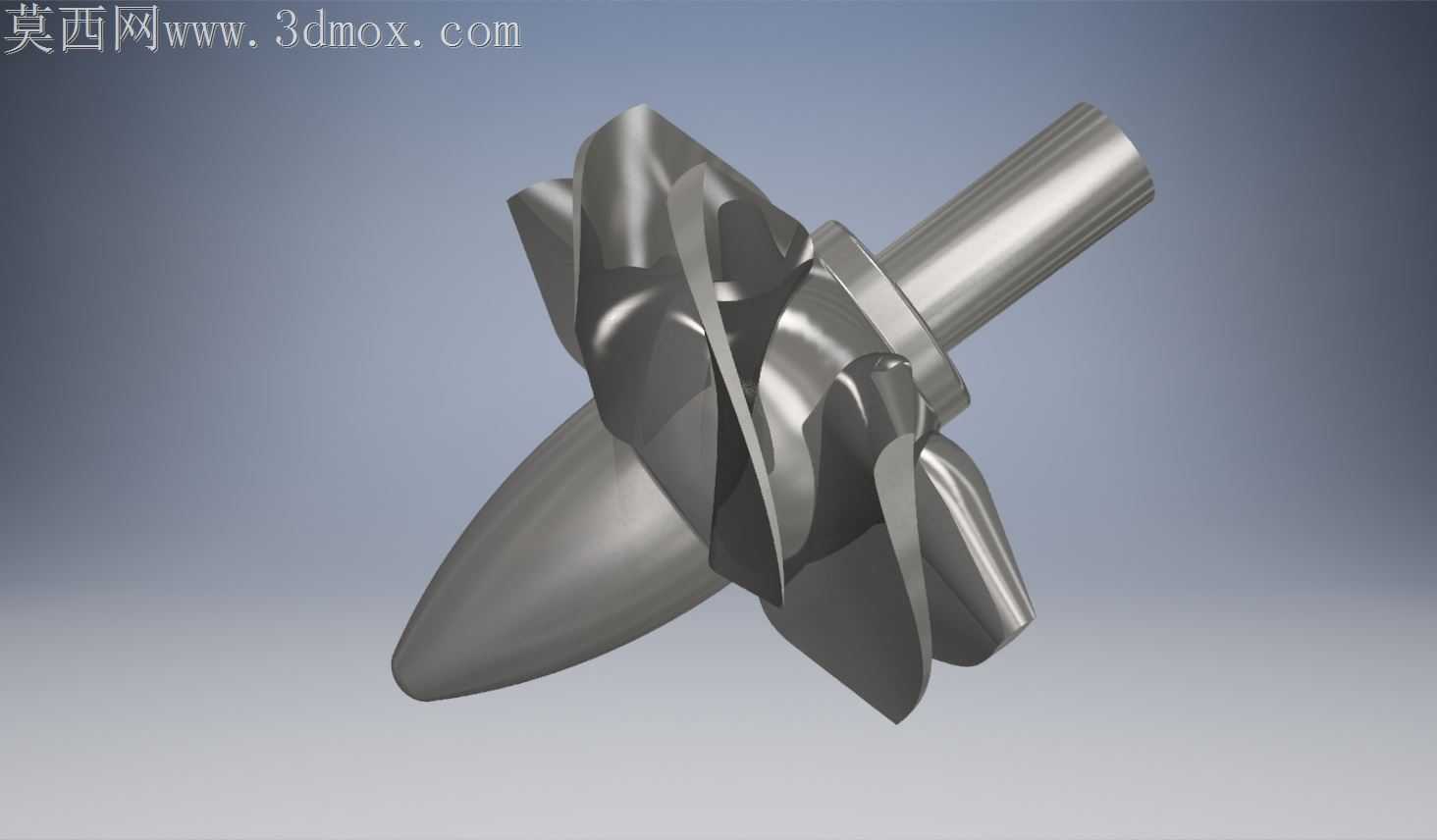

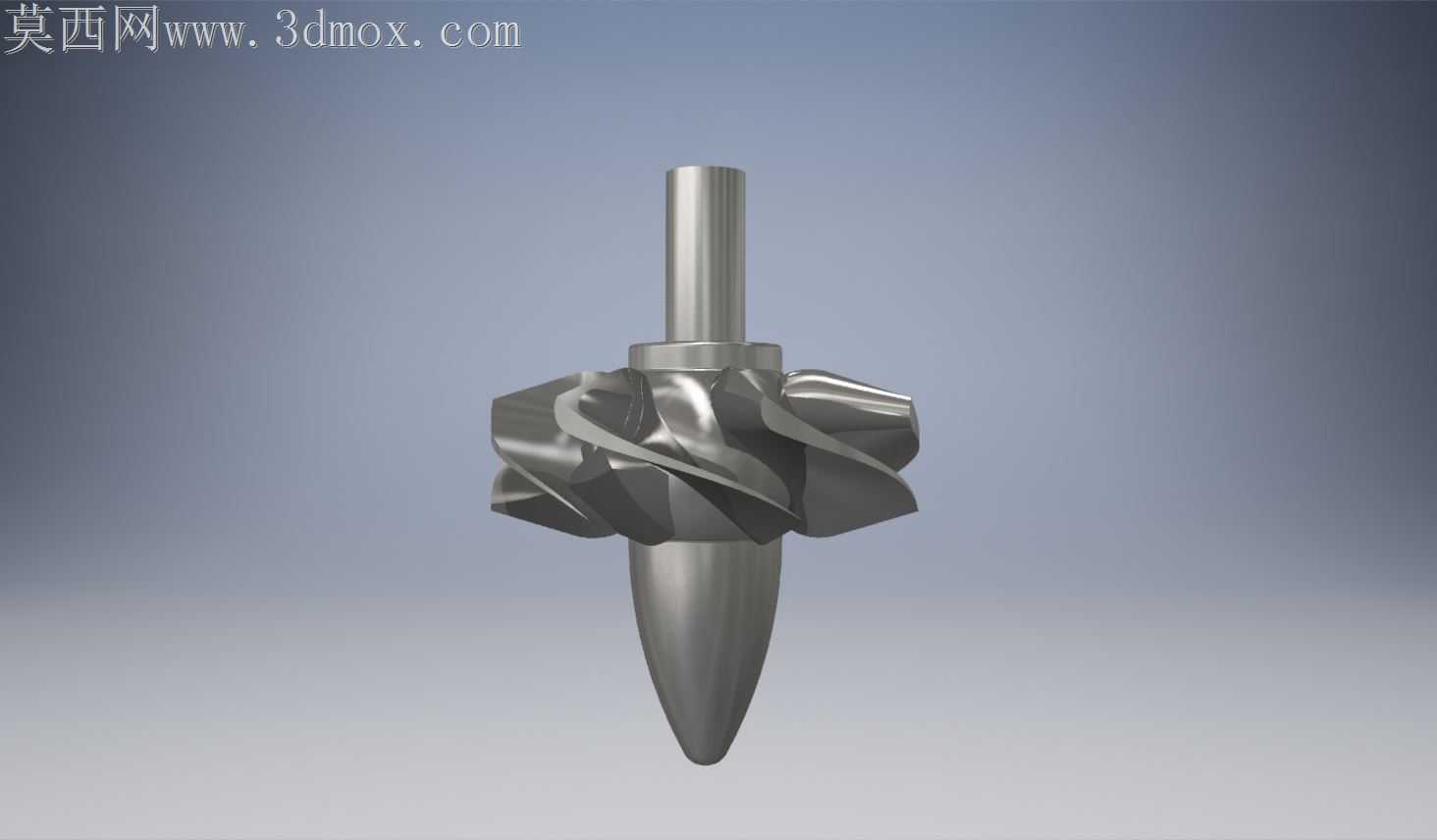

轴流转桨式水轮机转轮结构设计

轴流式水轮机长期在含沙水流中运行时，叶片外缘与转轮室的间隙空蚀、叶片根部的应力集中是最容易引发停机检修的核心痛点，这套转轮结构在曲面过渡处做了针对性的曲率调整，没有沿用常规等厚叶片的设计思路。叶片进水边的头部做了椭圆度修型，比常规圆头叶片的撞击损失低近两成，在偏离最优工况的大流量区间，水流绕流时不会在叶片背面形成大面积的脱流涡带，能有效降低运行时的水力振动。叶片与轮毂衔接的根部位置，没有采用直角转接的结构，而是做了大半径的圆角过渡，圆角半径顺着叶型的弦长方向做渐变处理，靠近出水边的圆角半径收窄，既保证了根部的结构强度，又不会因为圆角过大挤占过流通道的有效面积。

转轮前端的导水锥做了双锥度设计，靠近轮毂的前段锥角更大，能把上游来的水流平顺导向叶片进水边，不会在轮毂前端形成滞流区，导水锥与主轴的衔接位置做了止口定位结构，装配时不需要反复找正，同轴度公差能控制在0.02mm以内，避免运行时因为偏心引发的摆度超标。叶片的型线采用变角螺旋布局，从根部到轮缘的安放角顺着半径增大逐渐减小，能让不同半径处的水流环量保持一致，不会出现轮缘处过流速度过高引发的间隙空蚀。主轴与轮毂的连接采用了过盈配合加平键的组合结构，过盈量按照传递额定扭矩的1.5倍做校核，即使在甩负荷的极端工况下，也不会出现轮毂与主轴的相对滑移，键槽的边角做了倒圆处理，避免应力集中引发的键槽开裂。

叶片表面的曲面曲率连续度达到G2级别，铣削加工时可以采用五轴联动一次成型，不需要后续大量的手工修磨，能保证叶片型线的精度偏差控制在0.1mm以内，同一台转轮的所有叶片重量偏差不超过50g，做静平衡试验时不需要额外加太多配重块。转轮室配合的叶片外缘留了0.3mm的均匀间隙，既不会因为间隙太小在热膨胀时发生碰磨，也不会因为间隙过大导致容积效率下降，间隙值沿着叶片转动方向做了微小的渐变处理，在高压侧的间隙略大，低压侧略小，能减少间隙处的漏水损失。叶片的枢轴结构做了密封槽预留，后期安装密封件时可以直接嵌入，不需要在现场额外加工密封位，能缩短机组检修的装配周期。
