工业锅炉房成套工艺管线设备三维设计

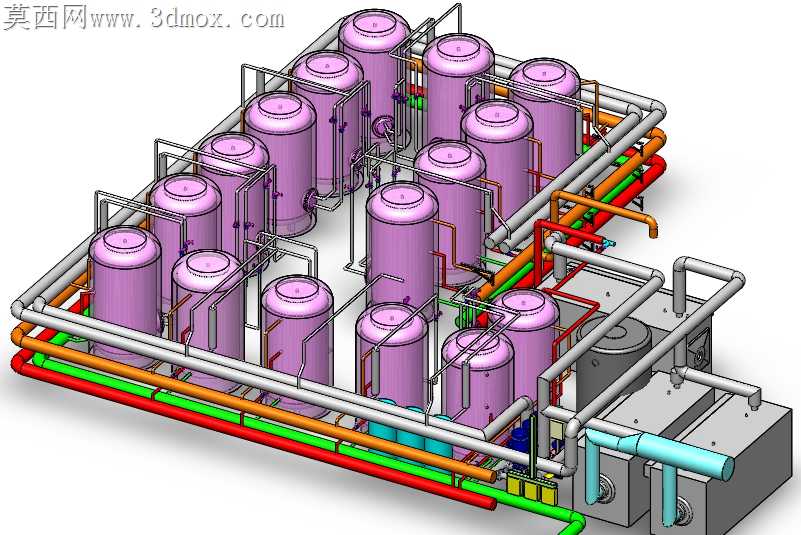

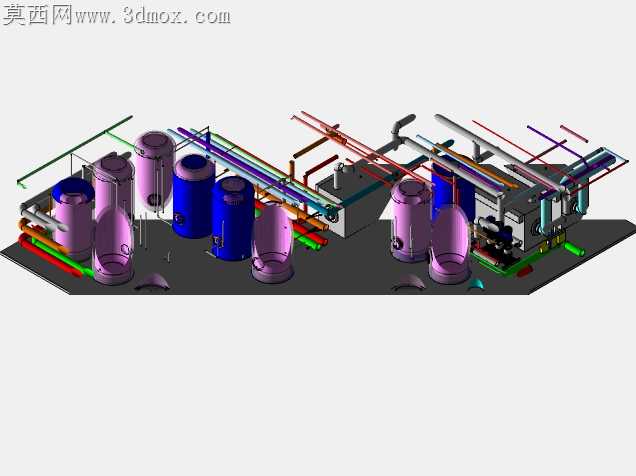

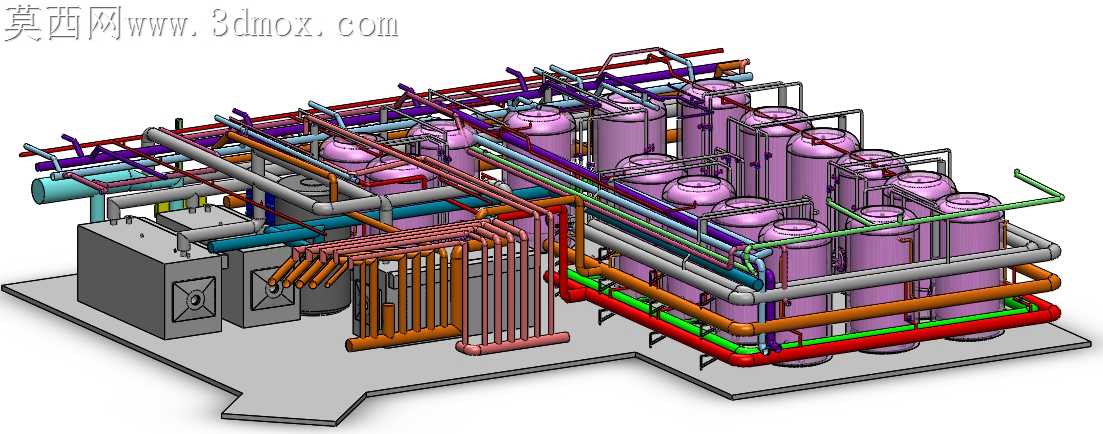

本作品为工业锅炉房成套工艺系统的三维设计成果，采用三维参数化建模方式完成全场景搭建，完整还原了锅炉房内核心设备与管线系统的布局逻辑。建模过程中首先对场地基座进行基准定位，按照真实厂区锅炉房的占地轮廓构建承载平台，明确各功能区的排布边界，后续所有设备与管线均基于该基准坐标系进行装配，保证整体布局的尺寸合理性与空间协调性。设备建模部分，针对多组立式承压罐体逐一完成参数化构建，还原罐体的封头、支脚、接口法兰等细节结构，根据罐体的功能差异区分外观材质表现，主体罐体采用哑光紫调工业漆面材质，还原工业防腐涂层的视觉质感；配套的箱体式设备采用磨砂灰铸铁材质表现，还原设备外壳的厚重金属质感，设备表面的通风口、检修门等结构均做精细化建模，保证结构辨识度。管线系统是本次设计的核心部分，建模时按照工业管路的色标规范区分不同介质的管线：蒸汽管线采用红色金属材质、给水管线采用绿色防锈漆材质、循环管线采用银灰色金属材质、其他工艺辅助管线分别采用紫、蓝、棕等对应色标材质，所有管线均按照实际工艺走向完成布管，还原管线的弯头、三通、支架、变径等连接结构，管线排布遵循分层布设、减少交叉的工艺设计原则，在有限的场地空间内实现各管路的有序排布，避免管线干涉问题。渲染阶段采用工业场景常用的柔和顶光搭配环境补光，突出金属管线与设备的材质质感，同时清晰呈现各结构的空间层次，整体模型严格遵循锅炉房工艺设计规范，各设备的相对位置、管线连接逻辑均符合实际工业项目的设计要求，可用于锅炉房工艺方案展示、布局校验、施工交底参考等场景，直观呈现整套锅炉系统的工艺构成与空间布局。
