仿真赛车H型换挡操纵机构设计

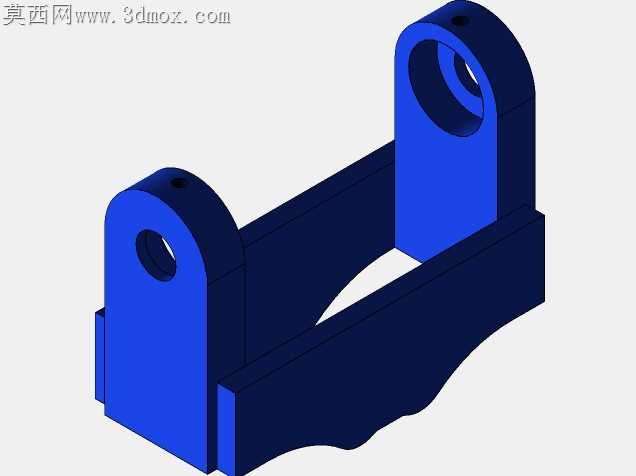

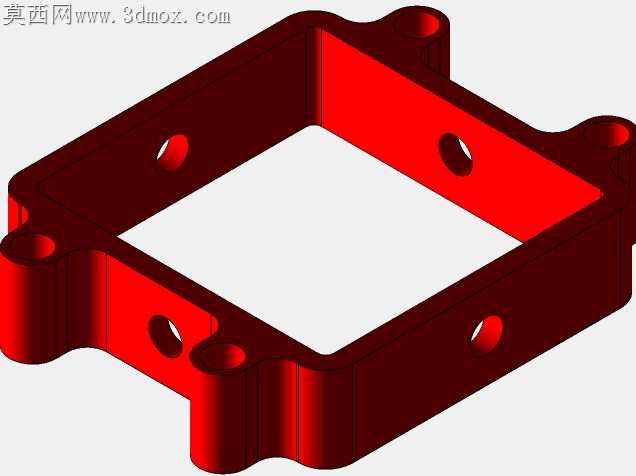

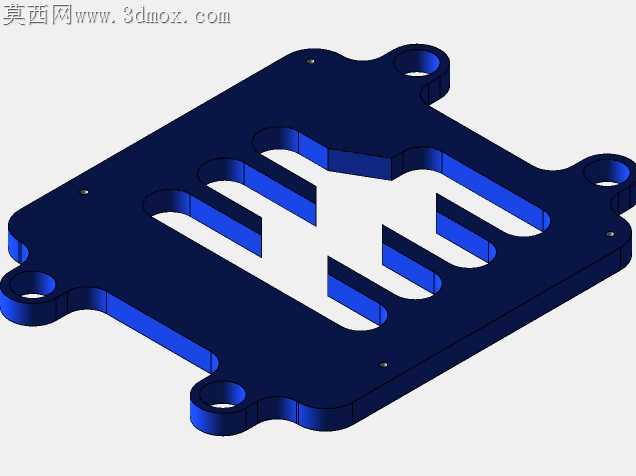

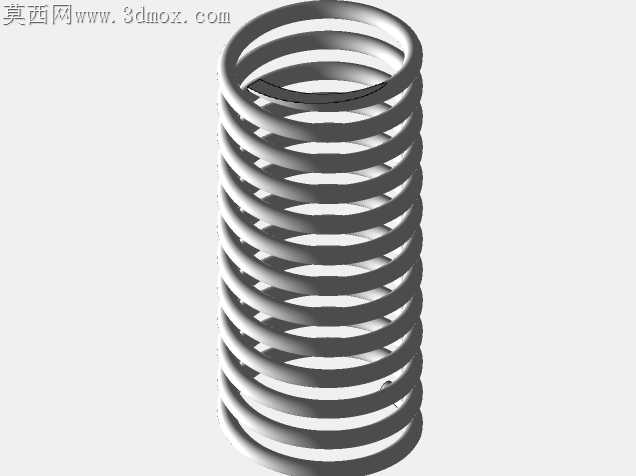

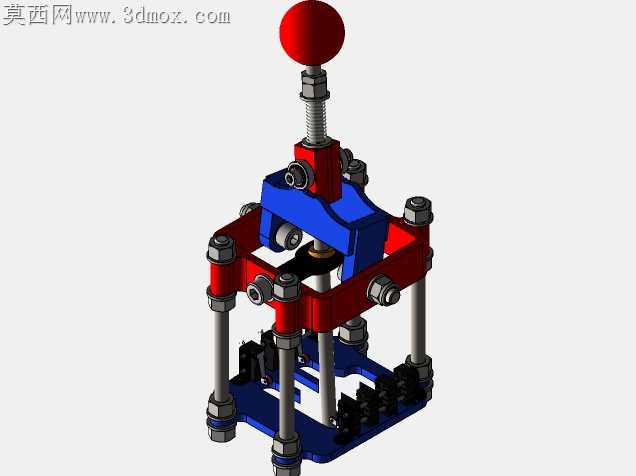

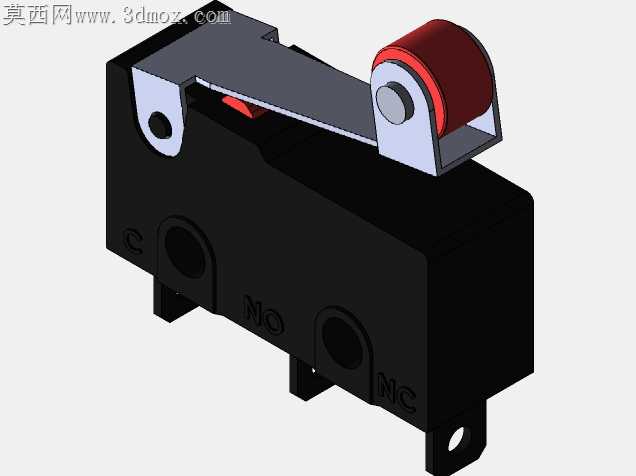

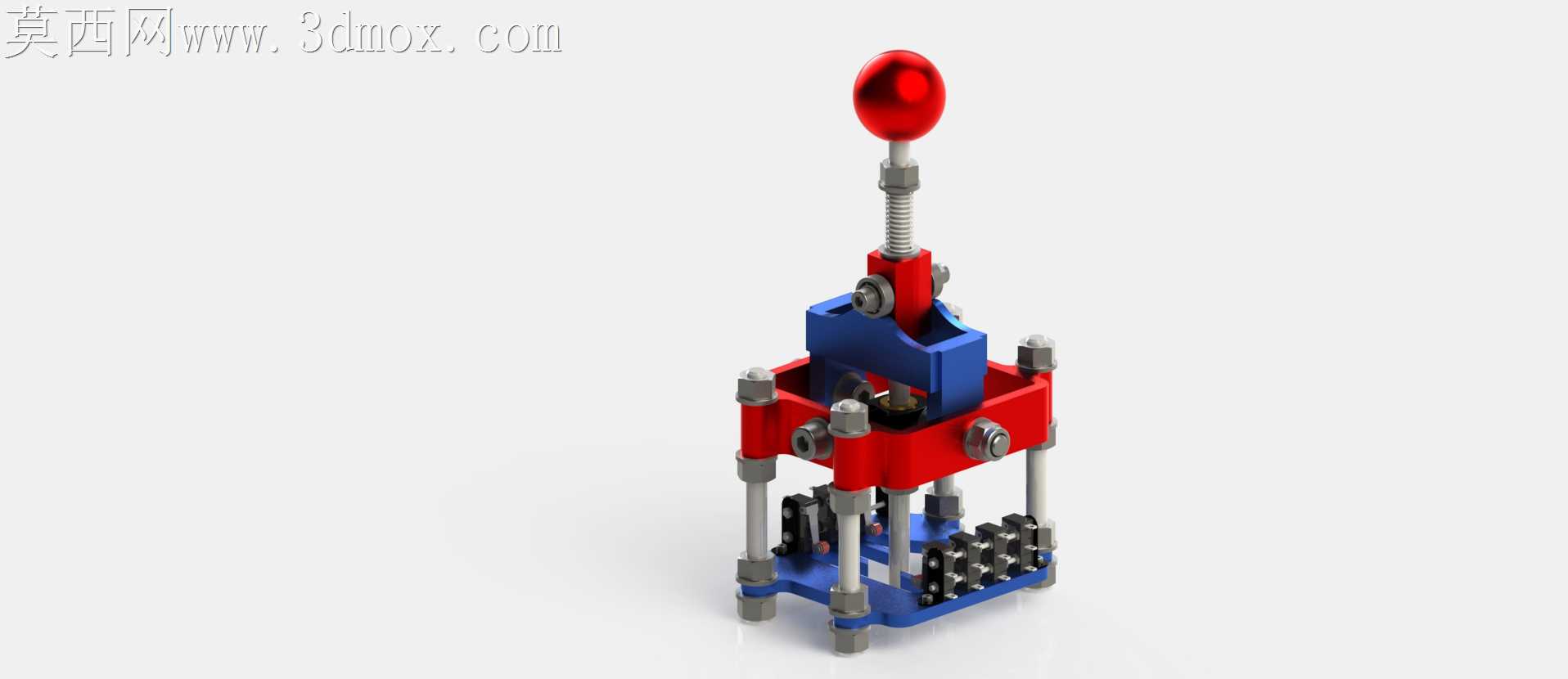

本作品为适配模拟赛车游戏的H型换挡操纵机构三维设计，整体采用分层框架式结构搭建，建模过程严格遵循真实手动变速箱换挡机构的运动逻辑，在SolidWorks环境中完成全参数化零件建模与总装配合，确保各活动部件的运动行程、挡位限位逻辑与实车换挡手感高度契合。模型主体框架采用红蓝撞色的分色设计，上下两层安装板通过四根带锁紧螺母的支撑立柱连接，形成稳定的笼式支撑结构，中层设置可沿横向、纵向双轴滑动的换挡拨块组件，拨块与顶部换挡杆通过铰接结构连接，可精准传递换挡操作的横向选挡、纵向挂挡动作。换挡杆顶部设计为椭圆形握把头，内置夜光材质填充，可在弱光游戏环境中清晰标识挡杆位置，提升模拟驾驶的沉浸感。下层安装板集成了多组挡位触发触点组件，每个触点对应一个H型挡位槽位，当换挡杆拨动至对应挡位时，拨块会触发对应触点信号，可外接控制板实现游戏内的挡位信号输入。建模过程中对所有零件做了适配3D打印的结构优化，所有配合间隙预留0.2mm的打印公差，螺纹连接部位采用标准公制螺纹参数，无需二次加工即可完成组装。渲染阶段针对不同部件赋予对应材质属性：框架结构件赋予磨砂工程塑料材质，金属立柱、螺母、铰接销轴赋予哑光镀锌钢材材质，顶部握把赋予半透明夜光树脂材质，触点组件赋予亮面金属铜材质，通过打光模拟真实桌面使用环境的光影效果，清晰呈现机构的分层结构与活动部件的连接关系。设计过程中重点优化了换挡的阻尼反馈结构预留位，用户组装时可自行加装弹簧与阻尼垫片，调整换挡的吸入感与挡位清晰度，兼顾结构稳定性与使用手感，整体结构紧凑，零件通用性强，可直接用于3D打印制作实体模拟驾驶外设。
