Shopbot型CNC木工雕刻切割机架结构

这款CNC路由设备主要面向小型木工工坊、创客空间、个人DIY加工场景，可完成实木板材、密度板、亚克力、薄铝片等材料的平面雕刻、轮廓切割、开槽打孔等加工工序，能够适配定制家具小批量打样、文创木质产品制作、教学实训数控加工演示、手工爱好者个性化作品加工等多元使用需求，相比大型工业数控加工设备，它的占地空间更小，部署灵活，不需要复杂的车间地基准备，普通工作室平整台面即可放置使用。

从功能特性来看，该设备采用龙门式运动架构，X轴负责横梁横向进给，Y轴负责工作台纵向进给，Z轴搭载高速电主轴完成垂直方向的进刀退刀动作，三轴均采用精密直线导轨搭配同步带或丝杠传动，能够保证加工过程中的运动平顺性，重复定位精度可满足常规木工加工的公差要求，机架主体采用多层胶合板经CNC切割拼接而成，板材之间通过定位孔、螺栓紧固件完成组装，不需要复杂的金属焊接工序，用户甚至可以自行采购板材加工零件完成整机组装，大幅降低了设备的制造成本与组装门槛。

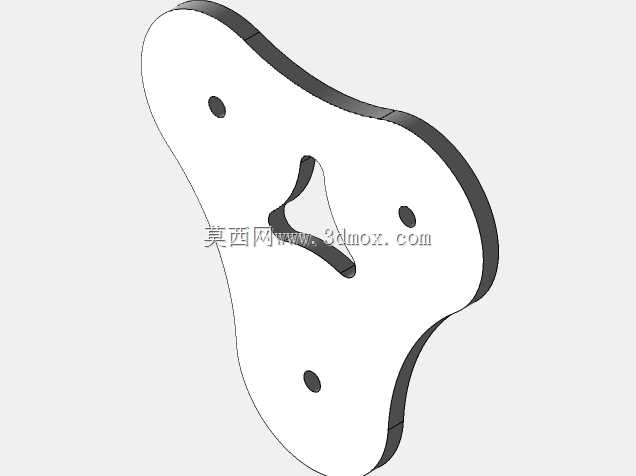

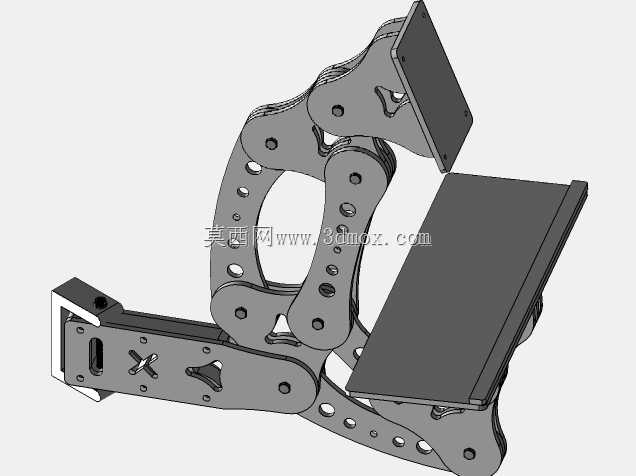

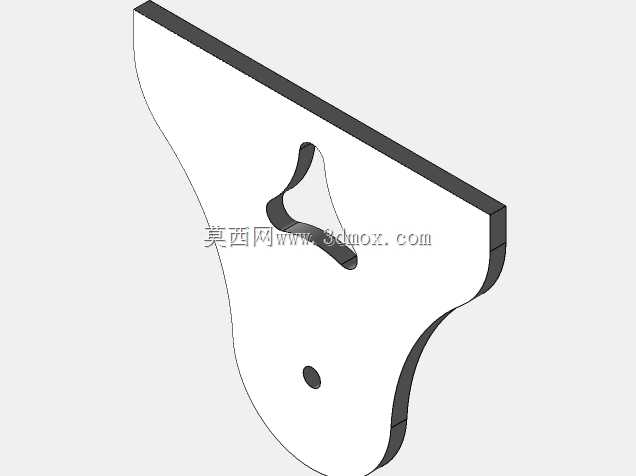

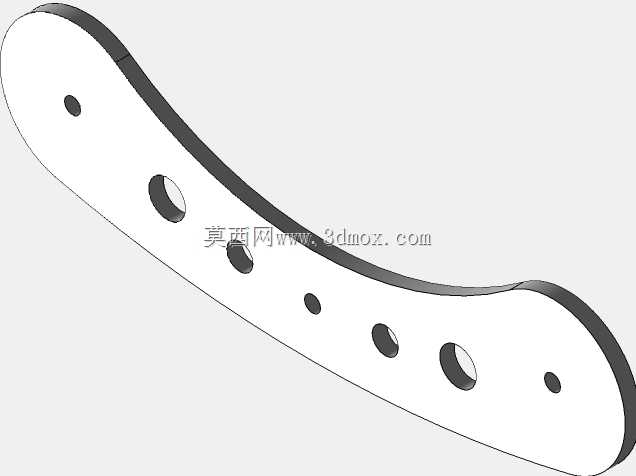

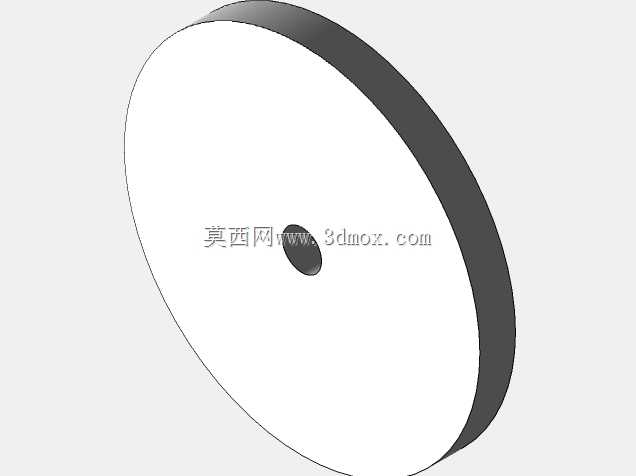

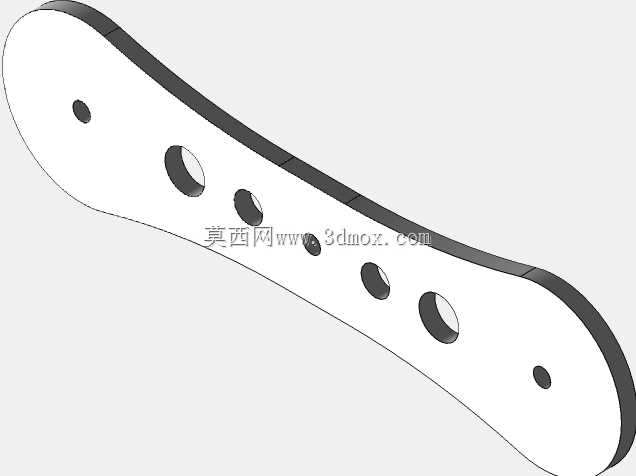

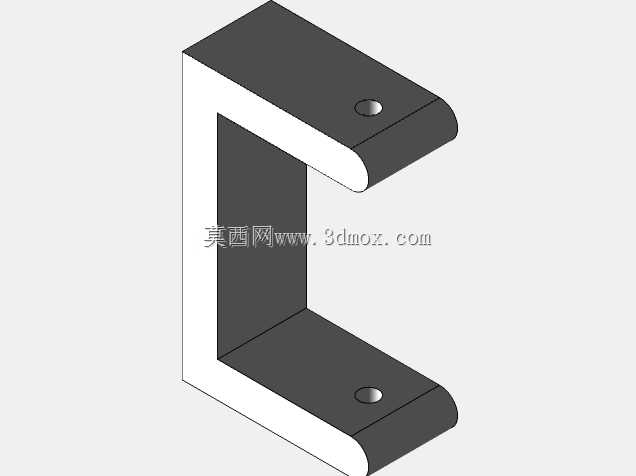

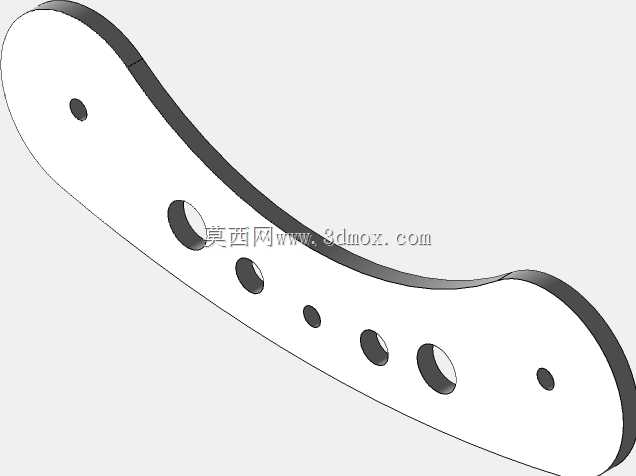

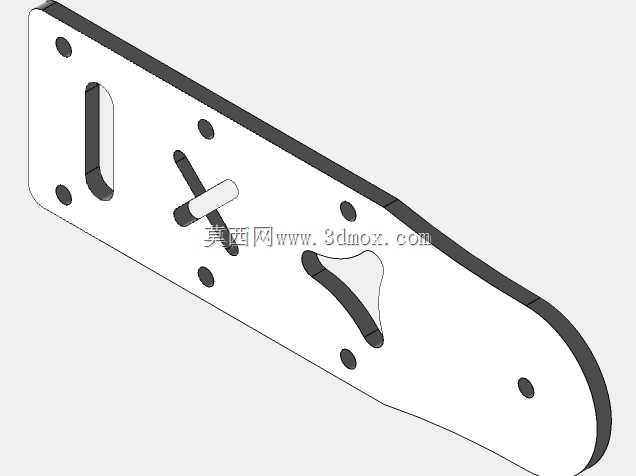

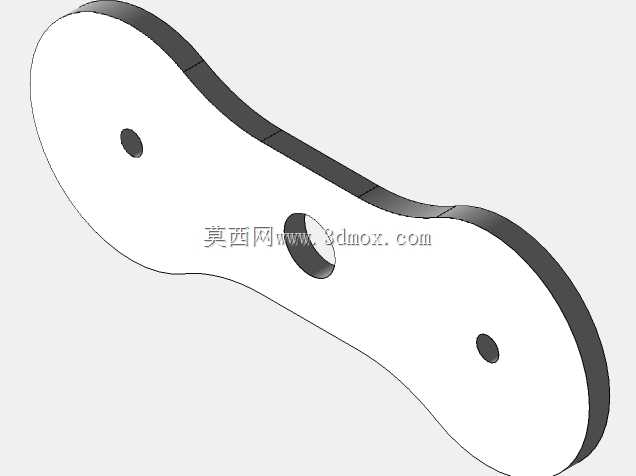

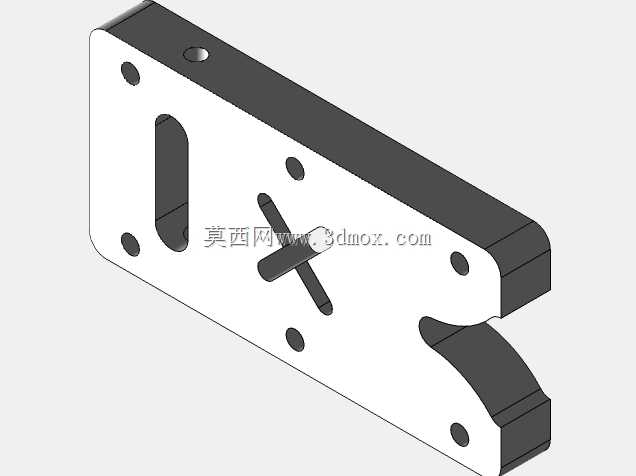

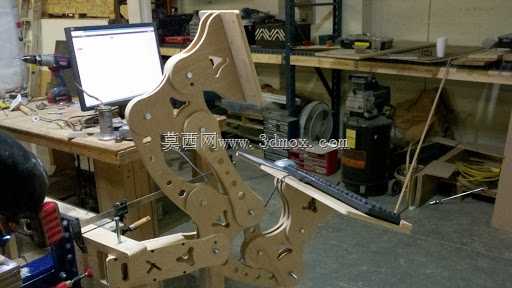

设计思路上，这款机架采用了仿生式的侧板轮廓结构，在保证结构刚性的前提下尽可能削减了非承重区域的板材余量，既减轻了整机自重，也让设备外观更具设计感，侧板上预留的各类安装孔位精准对应导轨安装座、电机固定座、拖链安装位、限位开关触发位的装配需求，组装时不需要二次打孔修配，所有拼接位置都设计有嵌入式的定位榫结构，能够抵消组装过程中的装配误差，保证三轴的垂直度与平行度符合加工要求。

从安装边界与尺寸来看，该设备的有效加工幅面可适配常规1220*2440mm标准板材的局部加工需求，整机放置时需要在工作台周边预留至少300mm的操作空间，用于放置待加工工件、收纳加工工具、连接除尘与供电线路，Z轴的有效行程可满足最大100mm厚度的材料加工需求，机架底部预留有工装夹具的安装槽位，可配合快速压钳完成不同尺寸工件的固定，加工过程中可外接吸尘管路，及时排走木屑粉尘，改善加工区域的作业环境。设备的运动部件均设计有防护结构，避免加工过程中木屑进入导轨传动副造成磨损，延长设备的维护周期与使用寿命。
