冰淇淋搅拌件注塑模具三维结构设计

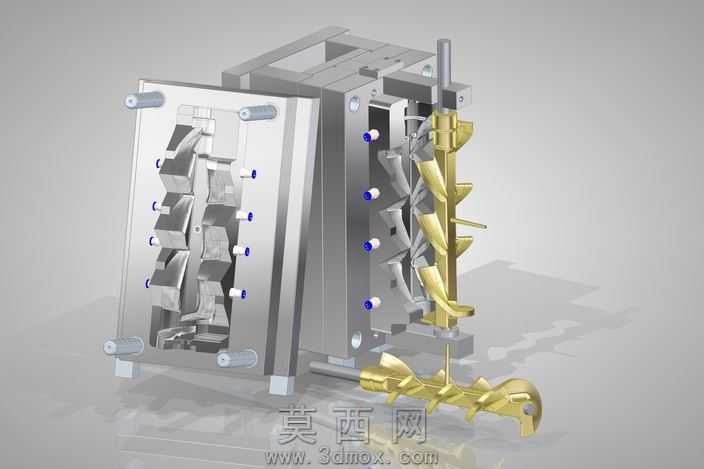

本套三维模型为冰淇淋机搅拌类塑料配件的注塑成型模具，整体采用标准两板模模架结构设计，建模过程中严格遵循注塑模具设计规范，对模具各组成部件进行了完整的参数化建模。模型完整还原了模具的定模侧、动模侧核心结构，定模部分包含定模板、定模镶件、定位圈、浇口套、导套以及冷却水路组件，动模部分包含动模板、动模镶件、导柱、顶出机构、复位杆、冷却回路以及支撑柱等标准模架配件。针对产品表面的连续螺旋叶片曲面结构，建模时采用了曲面缝合、实体切除的方式加工型腔型芯，精准还原了产品的螺旋曲面轮廓，保证成型后产品的曲面精度与结构完整性，避免出现脱模卡滞、成型缺料的问题。冷却系统采用随形水路设计，水路围绕型腔型芯的螺旋轮廓排布，尽可能缩短水路与成型面的距离，保证注塑过程中模温均匀，减少产品翘曲变形的概率。顶出机构采用顶杆顶出设计，顶杆排布位置避开产品的功能曲面与外观面，保证顶出过程平稳，不会在产品表面留下明显顶出痕迹。材质渲染部分，模架主体采用标准模具钢的金属哑光质感，导柱导套等运动部件做了金属抛光质感处理，冷却水路接头采用蓝色塑料材质区分，内部成型的塑料产品采用亮面金色塑料质感，清晰区分模具各部件的功能与材质属性。设计过程中充分考虑了产品的脱模角度，针对螺旋叶片的特殊结构做了合理的脱模斜度校验，同时对浇注系统进行了优化，采用侧浇口进料，保证熔融塑料能够快速填充整个螺旋型腔，避免出现熔接痕、填充不足等成型缺陷，整套模型结构完整，各部件装配关系清晰，可直接用于模具设计参考、结构评审以及成型工艺分析。
