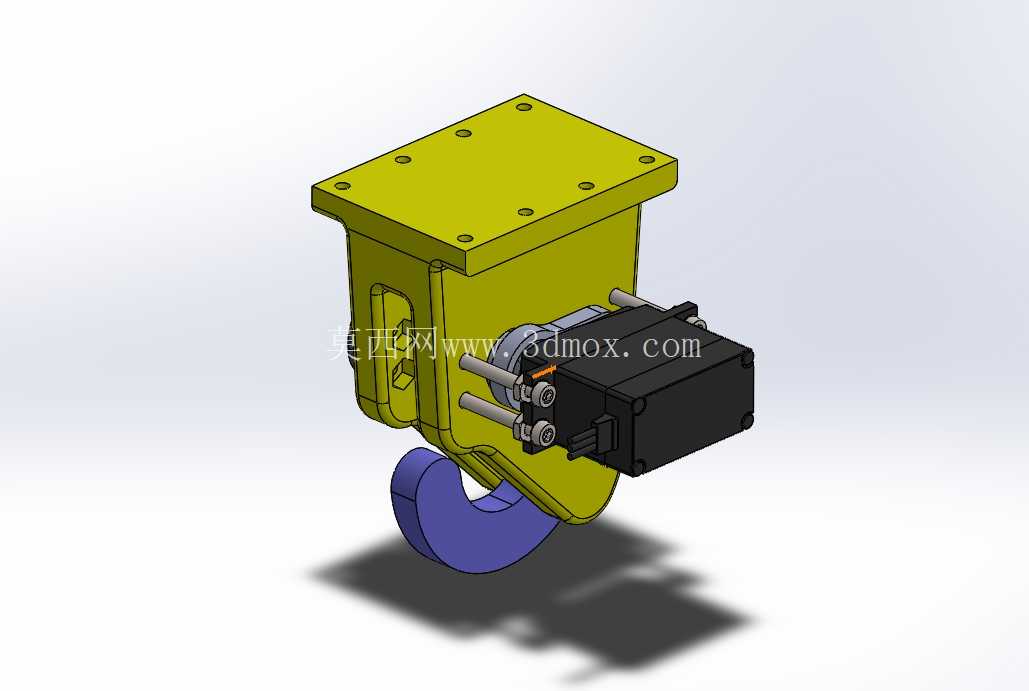

无人机伺服驱动挂载释放挂钩结构

　　在工业级无人机作业场景中，载荷投放的可靠性直接决定任务完成质量，不管是应急物资投送、农林作业物料播撒、巡检作业辅助器件挂载，还是物流场景的小件配送，都需要一套能稳定锁止、精准触发释放的挂载机构，这套伺服驱动的挂钩系统正是针对这类场景开发的执行部件。从实际作业的工况来看，无人机在空中会面临气流扰动带来的载荷晃动、飞行姿态调整带来的惯性冲击，还有不同重量载荷带来的静态拉力，这套机构的锁止结构采用钩体与基座的咬合式设计，锁止状态下钩体的受力直接传递到上部安装基座，伺服电机的输出轴仅承担锁止触发的动作载荷，不需要持续承受挂载载荷的拉力，避免了长时间受力导致的电机轴变形、锁止失效问题，这也是很多同类投放机构容易忽略的设计点——不少简易挂钩直接用舵机臂承担载荷，大负载下很容易出现舵机扫齿、锁止脱开的故障。设计过程中首先确定的是安装边界，上部的安装法兰采用标准的方形安装面，预留了均匀分布的安装孔位，可以直接适配多数工业级无人机的底部挂载预留接口，不需要额外设计转接板，法兰到钩体最低点的垂直高度控制在紧凑范围内，不会过度占用无人机的下部净空，避免影响无人机起降时的离地间隙，也不会在飞行过程中因为机构过长带来额外的风阻。钩体本身采用圆弧过渡的承力结构，挂点接触位置做了加厚处理，挂载绳索或者挂环的时候不会出现应力集中，避免长期使用后钩体出现裂纹或者变形。

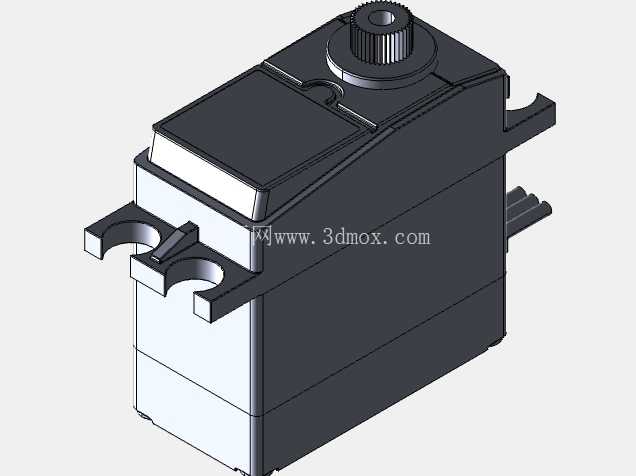

　　伺服驱动单元直接集成在基座侧方，没有额外的外置传动结构，整体的防护性更好，野外作业时遇到小雨、扬尘天气也不会轻易出现传动卡滞的问题，驱动单元的输出端通过短轴连接锁止挡块，触发释放的时候，伺服电机带动挡块转动到让位位置，钩体在挂载载荷的重力作用下自动转动完成释放，释放动作没有额外的卡滞点，触发响应速度快，不会出现载荷挂住无法脱落的情况；锁止状态下挡块刚好抵住钩体的转动限位面，即使伺服电机处于断电状态，挡块也能靠结构限位承担载荷拉力，不会出现意外脱钩的问题。

　　从实际使用的适配性来看，这套机构可以根据无人机的载荷能力匹配不同的拉力等级，安装孔位的间距做了通用化设计，不管是多旋翼无人机还是垂直起降固定翼无人机，只要底部有对应的挂载平面，都可以直接固定安装，不需要对机构本身做二次加工。在作业逻辑上，这套机构可以直接对接无人机的飞控系统信号，飞手在地面端发送投放指令后，信号直接传递给伺服驱动器完成动作，不需要额外加装独立的控制模块，接线方式简单，集成到现有无人机系统的改造成本很低。结构设计上所有的转动配合位置都预留了合理的间隙，不会因为温度变化出现热胀冷缩导致的卡滞，同时配合面的加工精度控制在合理范围，既不会因为间隙过大出现锁止旷量，也不会因为精度过高导致加工成本上升、装配难度加大。

　　基座部分采用一体化的壳体设计，把锁止结构的传动部分完全包裹在壳体内部，只有钩体的作业部分外露，避免飞行过程中杂草、线缆等杂物卷入传动结构导致失效，侧方的伺服单元也做了贴合安装，没有突出的棱角，减少飞行过程中的风阻系数，也避免突出部分勾到其他物体。从载荷适配的角度，钩体的开口尺寸可以适配常规的挂载挂环、安全钩等标准挂接件，不需要定制特殊的挂载接头，日常作业的时候挂载操作很方便，地面人员只需要把挂环卡入钩体，手动扳动钩体到锁止位置，挡块会自动复位完成锁止，不需要额外的操作步骤，减少地面准备的时间。针对不同作业场景的需求，这套机构的锁止触发逻辑也可以做调整，既可以通过飞控信号远程触发，也可以设置定高自动触发，配合无人机的高度传感器在设定高度自动完成投放，适合大面积农林播撒、应急物资定点投送这类不需要人工实时触发的作业场景。整体结构没有易损的复杂传动件，日常维护只需要定期在转动轴位置加注少量润滑脂，检查安装螺丝的紧固情况即可，不需要复杂的保养流程，适合野外作业的复杂使用环境。
