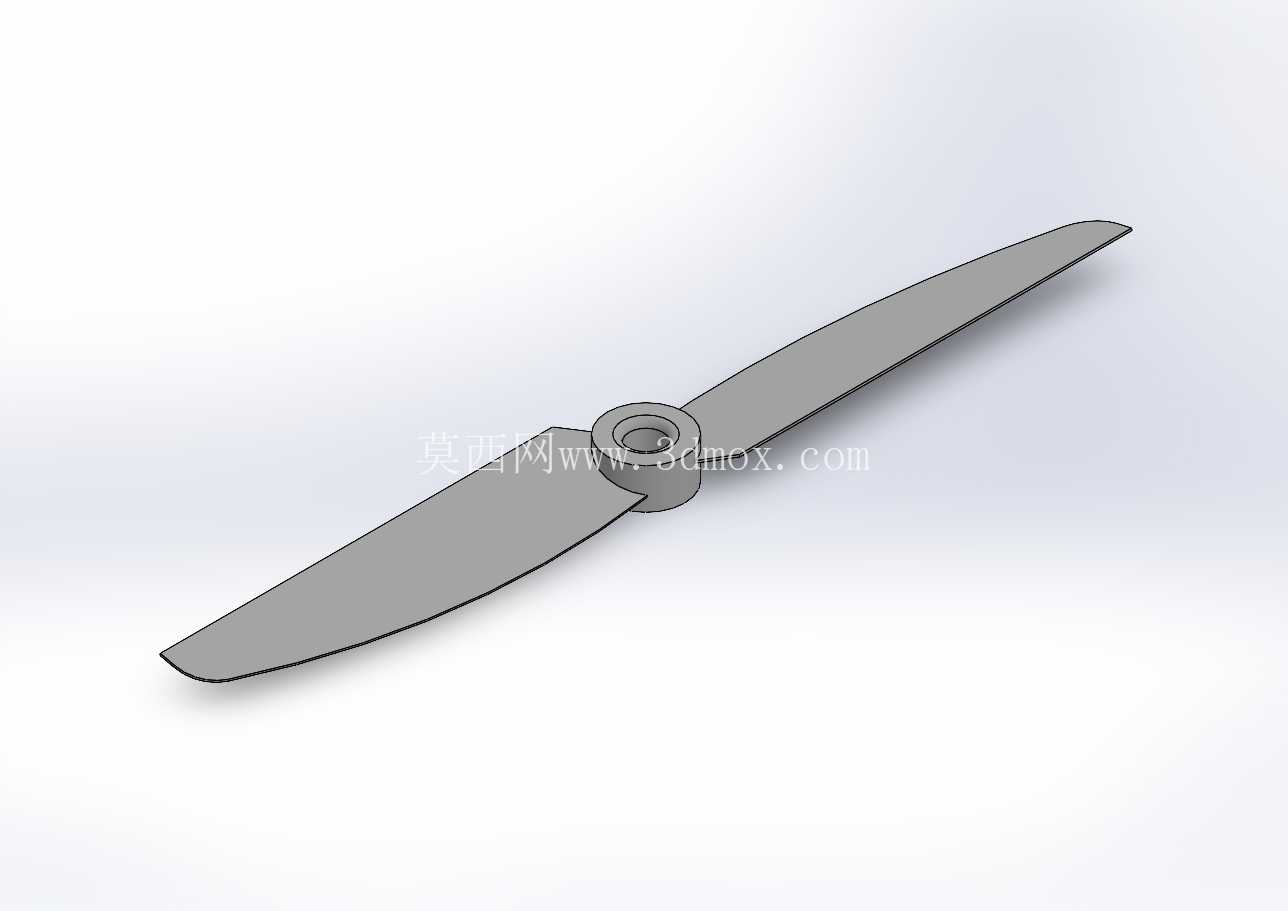

两叶式小型无人机螺旋桨结构设计

日常做小型多旋翼飞行器的结构迭代时，螺旋桨是最容易被忽略但直接决定飞行效率的核心部件，这套两叶螺旋桨的建模逻辑完全围绕小型电动无人机的实际使用场景搭建，没有做多余的曲面炫技，所有结构特征都对应实际生产与装配的需求。先从安装边界说起，中心轮毂的安装孔位完全适配市面上主流的2204、2205系列无刷电机输出轴，孔位公差按照IT7级精度预留，既可以保证压装时的同轴度，避免高速转动时出现动平衡偏差，也不会因为公差过紧导致装配时出现桨根开裂的问题，轮毂的厚度做了梯度设计，靠近安装孔的位置厚度最大，向桨叶过渡的位置逐渐减薄，既保证了动力输出时的扭矩传递强度，也不会在桨根位置产生多余的重量集中，降低电机的转动惯量负担。

桨叶的翼型选择没有照搬大型固定翼的低速翼型，而是针对多旋翼飞行器垂直起降、悬停时间占比高的工况做了优化，从桨根到桨尖的弦长是逐渐收窄的，扭转角也沿着展向做了梯度变化，靠近桨根的位置安装角更大，弥补线速度不足带来的升力损失，靠近桨尖的位置安装角逐步减小，避免桨尖位置出现气流分离导致的效率下降，同时桨尖做了小角度的切尖处理，能降低高速转动时的翼尖涡流强度，既可以减少气动噪音，也能提升悬停状态下的升力效率，对于轴距250到350毫米级别的四轴飞行器来说，这种翼型搭配1800KV到2300KV的电机，搭配3S或者4S锂电池，悬停油门可以控制在40%到45%区间，能有效延长续航时间。

从实际应用场景来看，这种两叶螺旋桨除了适配常规的航拍小型无人机，也可以用在教育类的无人机实训平台、小型FPV穿越机的入门改装，甚至是3D打印制作的验证型无人机原型上，因为几何结构做了合理简化，没有细碎的曲面特征，不管是用注塑工艺批量生产，还是用FDM或者光固化3D打印做小批量验证，都能很方便地导出STL文件做切片处理，不需要额外修复几何错误。做CFD仿真分析的时候，这个模型的曲面连续性达到G2级别，划分流体网格的时候不会在桨面出现畸形网格，能准确模拟不同转速下的拉力、扭矩以及气流流场分布，给飞控参数调试提供准确的动力系统数据参考。

很多新手建模的时候容易忽略螺旋桨的动平衡设计，这套模型在建模阶段就做了对称度约束，两个桨叶的质心相对于中心安装孔的位置偏差控制在0.1毫米以内，实际生产的时候只需要做简单的动平衡校准就能达到使用要求，不会因为质心偏差导致飞行时出现机身高频震动，影响飞控的陀螺仪采样精度。桨叶的前缘做了小半径的圆角处理，后缘厚度控制在0.3毫米左右，既保证了小厚度翼型的气动效率，也不会因为后缘过薄导致日常搬运、起降碰撞的时候出现桨叶崩缺，毕竟小型无人机在户外飞行的时候，难免会碰到草叶、细树枝这类障碍物，合理的边缘厚度能大幅提升螺旋桨的使用寿命，减少日常使用的配件更换成本。

另外在结构强度层面，桨叶的内部应力分布是按照最大拉力1.2倍的安全系数做的校核，当电机满油门输出的时候，桨根位置的最大弯曲应力远低于常用的ABS、PP或者尼龙材料的屈服强度，不会出现高速转动时桨叶断裂的问题，同时桨叶的重量控制在单只5克左右，不会给电机带来过多的额外负载，配合对应的电机电调搭配，动力系统的整体效率可以维持在较高水平。如果是用于特定场景的定制化无人机，比如室内测绘、小型物资投递的机型，也可以在这个模型的基础上对桨叶长度、弦长做参数化调整，不需要重新从零开始搭建基础曲面，能大幅缩短结构研发的周期。
