定制化四旋翼无人飞行器结构设计方案

这套四轴飞行器的结构设计，核心围绕低空作业场景的实际载荷需求展开，没有沿用市售通用机架的冗余结构，所有安装位都对应实际使用场景的功能模块做了适配。日常作业中，这类四旋翼平台可搭载轻量化航拍模组、小型环境监测传感器、近距植保喷洒组件，在小范围地块测绘、电力线路巡检、应急现场低空勘查场景下，能快速完成起降部署，不需要专用起降场地，对复杂地形的适配性远高于固定翼低空设备。

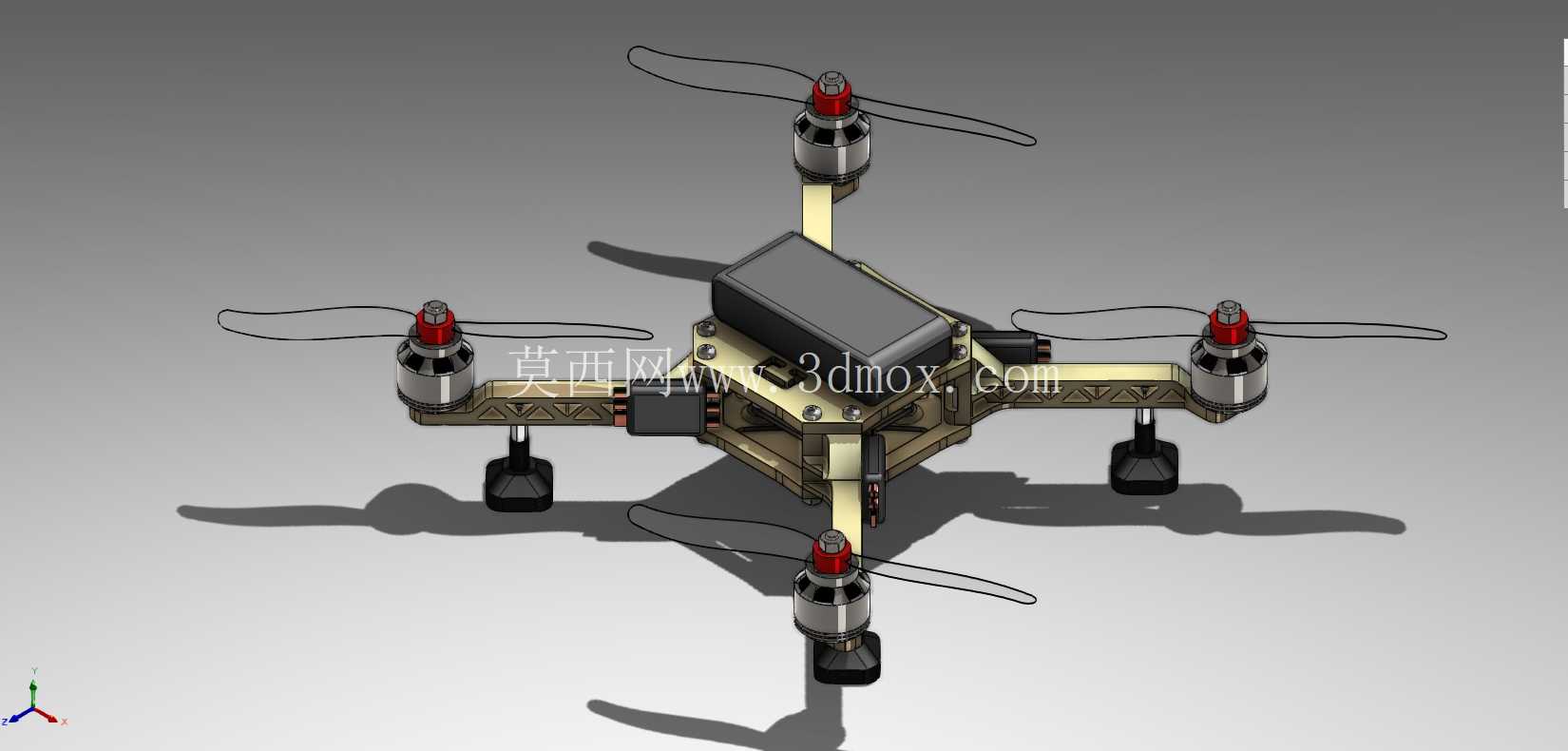

从功能特性来看，机架采用中心载荷集中式布局，核心控制舱设置在机架几何中心位置，飞控板、电池、信号接收模块全部集成在中心舱体内，四个机臂从中心舱呈十字对称向外延伸，每个机臂末端独立安装动力单元，包含无刷电机安装座、螺旋桨快拆结构，机臂与中心舱的连接位做了快拆卡扣设计，日常转场运输时可快速拆卸机臂，缩小收纳体积，不需要额外拆解线路。起落架采用对称式支脚结构，支脚高度预留了足够的载荷安装空间，中心舱下方可挂载重量不超过整机起飞重量30%的作业模块，支脚底部设置了缓冲垫，降落时可抵消大部分地面冲击，避免硬着陆对中心舱内精密电子元件造成损伤。

设计过程中优先考虑了动力匹配与重心平衡的问题，四个机臂的长度完全一致，动力单元安装位到中心舱的距离误差控制在0.2mm以内，避免飞行过程中出现扭矩不对称导致的偏航问题。机臂主体采用镂空减重结构，在保证结构强度的前提下尽可能降低机架自重，预留的电机安装孔位适配主流22、23系列无刷电机，安装面做了防滑纹理处理，电机固定后不会因为长期振动出现松动。中心舱的外壳采用分体式卡扣结构，不需要额外工具即可打开舱盖更换电池、调试飞控参数，舱体内部设置了多组走线槽，所有电调、信号线路都可沿走线槽规整布置，避免飞行过程中线路晃动干扰螺旋桨，也减少了线路磨损导致的故障概率。

安装边界方面，机臂展开后整机的旋翼回转直径控制在450mm级别，属于小型低空作业平台，单支机臂的承重阈值经过受力仿真验证，在额定载荷下机臂末端的形变量不超过1mm，不会出现螺旋桨擦碰机架的问题。起落架支脚的横向跨距为220mm，降落时的支撑稳定性足够，即使在3级侧风环境下落地也不会出现侧翻。中心舱的内部安装空间尺寸为120mm*80mm*40mm，可容纳常规规格的3S/4S航模锂电池、标准尺寸的开源飞控板以及配套的GPS模块，舱体侧面预留了USB调试口、天线引出位，不需要打开舱盖即可完成飞控参数调试、信号天线的安装固定。

实际结构验证阶段，针对机臂与中心舱的连接位做了反复的受力优化，最初的直角连接结构在长期振动测试中出现了应力集中裂纹，后续将连接位改为圆弧过渡结构，同时增加了加强筋，振动测试时长累计超过20小时未出现结构损伤。螺旋桨的安装位设置了防呆设计，正反桨的安装座卡扣方向不同，可避免组装时将正反桨装反导致的动力反向问题。整机的所有外露结构件都做了圆角处理，没有尖锐棱角，日常组装、调试过程中不会划伤操作人员，也降低了低空飞行时剐蹭障碍物造成的结构损坏概率。
