一体化流线型四旋翼无人飞行器结构设计

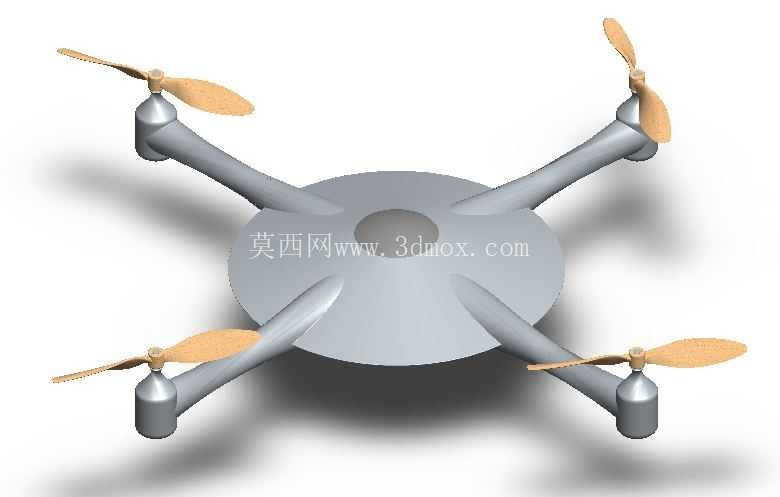

这款四旋翼飞行器的机体采用一体化流线型上壳设计，从结构根源上降低低空飞行时的空气紊流干扰，四个旋翼支臂与中心机体采用平滑过渡的曲面衔接，没有突兀的直角连接结构，能减少飞行过程中支臂与中心壳体连接处的应力集中问题，同时降低飞行阻力。中心壳体的上表面采用平缓隆起的弧面设计，既可以为内部的飞控板、电池、信号接收模块预留足够的安装腔体，也能避免飞行时壳体上表面形成涡流影响飞行稳定性。四个旋翼安装座位于支臂末端，安装座的柱体结构做了锥度过渡设计，从支臂末端向上逐渐收窄，既可以提升旋翼安装座的结构强度，也能减少旋翼下洗气流经过支臂时产生的乱流，提升旋翼的气动效率。

从实际应用场景来看，这类结构的四旋翼飞行器可适配低空航拍、小范围场地测绘、轻量载荷投送等场景，机体中心腔体的预留空间可以根据使用需求搭载不同的功能模块，比如高清摄像云台、气体检测传感器、小型抛投机构等，支臂的长度经过合理匹配，在旋翼转动时，相邻旋翼的气流干扰被控制在较低水平，即使在3-4级风的户外环境下，也能保持较好的姿态稳定性。旋翼安装座的中心预留了标准的电机安装孔位，适配市面上常用的22系列、23系列外转子无刷电机，安装时不需要额外做打孔修改，电机走线可以顺着支臂内部的隐藏线槽通入中心腔体，避免线材外露在飞行过程中被气流吹动产生晃动，也能减少线材老化破损的概率。

设计过程中，四个支臂采用等距十字布局，相邻支臂的夹角严格控制为90度，保证四个旋翼的拉力中心与整机重心重合，避免飞行时出现偏航力矩。机体底部的中心位置预留了功能载荷的安装接口，接口平面与机体水平面保持平行，保证搭载的摄像或检测设备初始姿态水平，减少后续校准的工作量。机体外壳的壁厚采用均匀化设计，整体壁厚控制在1.8-2mm之间，既可以保证壳体的结构强度，在轻微磕碰时不会出现开裂，也能尽可能降低整机的自重，提升有效载荷能力与续航时长。支臂末端的旋翼安装座上预留了桨叶防护件的安装螺孔，在新手训练或者室内飞行场景下，可以加装环形桨叶保护罩，避免桨叶碰撞障碍物出现炸机损坏。

从安装边界来看，中心腔体的内部尺寸可以容纳常见的3S-4S锂电池，电池安装位位于腔体中心偏下的位置，能够降低整机的重心高度，提升飞行时的姿态稳定性。飞控板的安装位位于腔体中心的上层平台，平台上预留了减震球的安装孔位，可以通过橡胶减震球隔离旋翼转动产生的高频振动，避免飞控的陀螺仪传感器受到振动干扰出现姿态解算偏差。壳体的上下盖采用卡扣加螺丝的组合固定方式，日常维护时只需要拧下边缘的固定螺丝就可以打开上盖，更换电池或者调试内部电子元件，卡扣结构可以保证上下盖合模时的定位精度，避免出现装配错位导致的壳体缝隙不均问题。机体的整体外轮廓尺寸控制在合理范围内，支臂展开后不会占用过大的收纳空间，日常携带时可以搭配专用的收纳包，不需要拆卸旋翼就可以完成收纳，提升外场使用的便捷性。

在气动设计细节上，机体下表面采用相对平整的设计，当飞行器在贴近地面飞行时，下表面的平整结构可以让地面效应的气流更均匀地作用在机体底部，提升低空悬停时的稳定性，不会因为下表面凹凸不平导致气流紊乱出现姿态漂移。支臂的截面采用翼型设计，上表面弧度略大于下表面，当飞行器向前飞行时，支臂本身可以产生一定的升力，抵消部分整机重量，降低电机的动力输出负荷，间接提升续航时间。旋翼安装座的顶部做了圆弧收边处理，避免尖锐的棱角在飞行过程中产生气流噪音，同时也能减少安装桨叶时被棱角划伤的风险。
