AERONKA CHAMP轻型上单翼航模结构设计

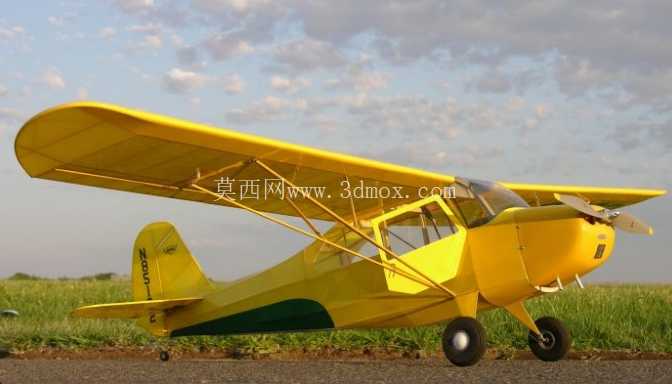

　　这款复刻经典民用轻型飞机的航模作品，还原了AERONKA CHAMP机型的上单翼支撑结构、后三点式起落架布局与敞开式座舱设计，可直接用于航模爱好者的静态展示、遥控飞行改装，也能作为航空科普教学的具象化教具，帮助初学者理解低速轻型飞机的气动布局逻辑与结构传力路径。从结构设计逻辑来看，建模过程中优先还原了真机的张线支撑式上单翼特征，机翼与机身通过多组斜向支撑管连接，这种结构在真机上用于降低机翼根部的弯曲载荷，对应到航模设计中，支撑结构的截面尺寸、连接点位完全参照真机比例缩放，既保证外观还原度，也能在航模飞行时为机翼提供足够的结构刚度，避免大迎角飞行时机翼出现过度形变影响气动效率。机身部分采用半硬壳式结构建模，前部预留了动力系统安装位，可适配常规航模动力组的安装边界，座舱区域的框架结构完全还原真机的敞开式设计，既降低整机重量，也能在飞行时减少正面迎风阻力，匹配该机型低速飞行的气动特性。起落架部分采用后三点式布局，主起落架为固定式结构，搭配小直径橡胶轮模型，尾轮为可转向设计，对应航模地面滑行时的转向操控需求，主起落架的安装位置位于机身重心靠前位置，能够保证降落时的姿态稳定性，避免拿大顶的情况出现。

　　尾翼部分包含水平安定面、升降舵、垂直安定面与方向舵，各操纵面的偏转角度范围在建模时预留了足够的活动间隙，可直接加装舵机实现操纵功能，水平尾翼的安装角与机翼安装角匹配，能够保证低速飞行时的纵向稳定性，适配该机型作为入门级教练机的飞行特性。从安装边界来看，整机机翼展长、机身长度的比例完全参照真机缩放，机翼的上反角设计也做了精准还原，上反角的存在能够提升飞机的横向静稳定性，当飞机出现侧倾时，两侧机翼的升力差会自动将机身修正回平飞状态，这也是该机型作为入门飞行训练机的核心设计特点。机身前部的整流罩造型完全匹配真机的星形发动机整流轮廓，虽然航模大多采用电动动力，但整流罩的外形还原能够保证正面气流的顺滑过渡，减少阻力的同时还原真机的视觉特征。

　　机翼的翼型采用低速平凸翼型，这种翼型在低速下升力系数高，失速速度低，非常适合入门级航模的飞行需求，建模时翼型的相对厚度、弦长比例都做了精准还原，能够保证模型在飞行时的气动表现与真机特性接近。机身侧面的涂装分色区域也在模型中做了结构区分，下部的深色区域与上部的黄色蒙皮区域对应真机的涂装方案，既可以用于静态展示的上色参考，也能在3D打印制作时直接做分色打印处理。张线结构的建模采用细圆柱构件，对应真机的张线支撑，在航模制作时可替换为碳纤维杆或者钢丝，进一步提升结构强度同时降低重量。座舱内部的简易座椅、操纵杆结构也做了基础还原，提升静态展示的细节丰富度，同时不会过多增加整机重量。

　　从应用场景拓展来看，该模型除了用于航模制作与飞行之外，还可用于航空展馆的微缩展品制作，或者作为影视动画中的轻型飞机素材使用，结构的精准度能够满足不同场景下的使用需求。建模过程中对各部件的连接位置做了公差预留，比如机翼与机身的对接位、尾翼与机身的插接位、起落架的安装孔位，都预留了常规航模制作的装配间隙，方便制作者直接进行组装调试，不需要二次修配。整机的重心位置设计在机翼弦长的三分之一处，这是常规上单翼飞机的理想重心范围，能够保证飞行时的俯仰稳定性，不需要额外调整配重即可获得较好的飞行手感。
