四旋翼带射击功能小型飞行器结构设计

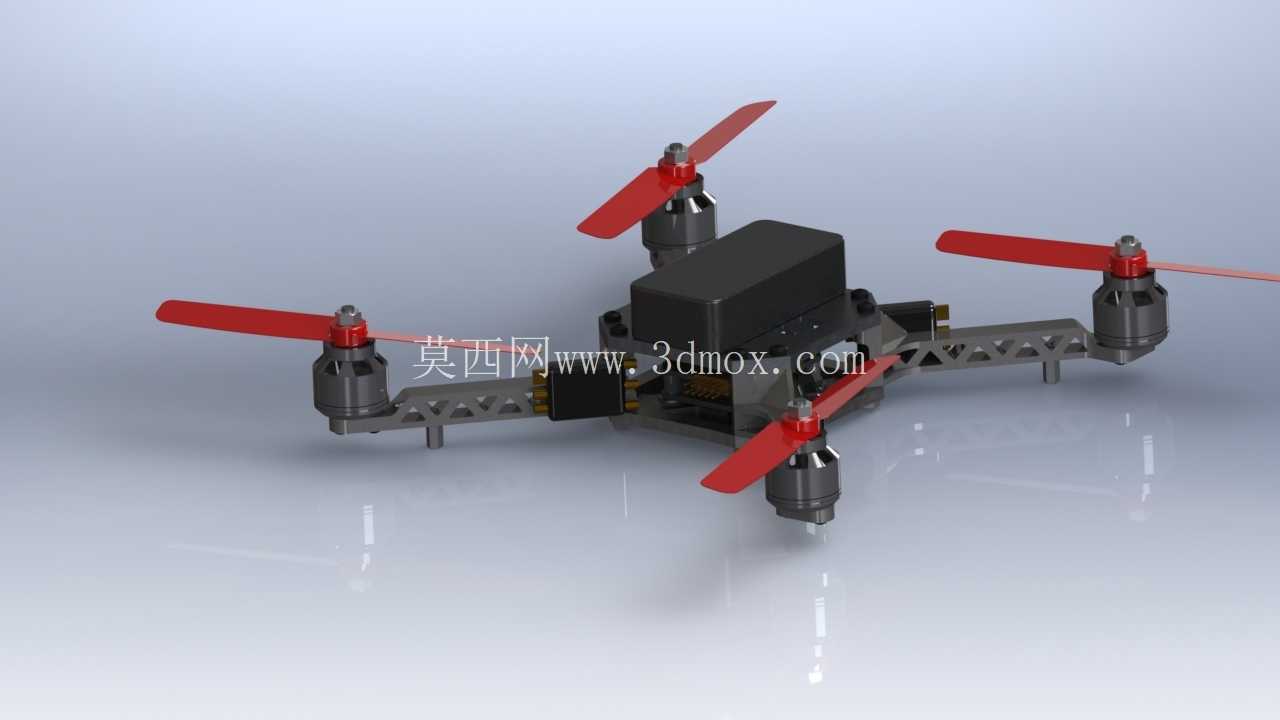

　　该结构针对近距低空作业场景设计，可适配安防巡检、战术演练、低空作业辅助等场景的功能拓展需求，核心是在常规四旋翼飞行平台基础上集成射击功能模块，解决常规旋翼机仅能完成观测类任务的局限。从结构布局来看，采用X型四旋翼常规布局，四个机臂采用镂空轻量化设计，在保证结构刚度的前提下尽可能降低整机自重，机臂与中心机身采用快拆式连接结构，便于日常维护与部件更换，每个机臂末端预留电机安装座，适配22系列无刷电机的安装孔位，安装座处设计有减震胶圈卡位，可降低电机运转振动向中心机身的传递，避免振动影响机载功能模块的工作精度。中心机身采用上下分舱设计，上部舱体预留飞控、电池、电调的安装空间，舱内设计有纵横交错的加强筋，在不增加壁厚的前提下提升舱体抗冲击能力，下部舱体专门预留射击模块的安装接口，接口处设计有定位销孔与螺丝固定位，可保证射击模块安装后的同轴度，避免射击时的后坐力导致模块偏移。旋翼部分采用两叶快拆式螺旋桨，桨叶根部设计有快拆卡扣，无需工具即可完成桨叶更换，桨叶采用对称翼型设计，在保证拉力的前提下降低飞行噪音，每个旋翼下方设计有防撞凸台，可在低空贴地飞行时避免桨叶直接触碰地面异物。

　　射击模块集成在机身正下方重心位置，模块整体采用圆柱形外形设计，与机身连接处设计有缓冲阻尼结构，可抵消射击时产生的瞬时后坐力，避免后坐力导致整机飞行姿态失稳，模块前端预留发射口，后端设计有供弹接口与击发触发线路通道，线路沿机臂内侧的走线槽布置，避免飞行中线路外露被桨叶缠绕。整机安装边界方面，机臂展开后最大对角尺寸控制在350mm级别，中心机身尺寸为80mm60mm35mm，可适配常规便携收纳包的携带需求，折叠后机臂可向中心收拢，收拢后整体尺寸不超过120mm120mm60mm，便于单人携带转场。

　　动力系统的安装位预留了标准20mm间距的电机安装孔，可适配不同KV值的无刷电机，根据搭载电池容量与射击模块的配重不同，可调整电机与桨叶的匹配参数，保证整机推重比维持在2.5:1以上，预留足够的动力冗余应对射击时的姿态扰动。飞控安装位位于中心舱体的几何中心位置，安装面设计有水平校准基准台，可保证飞控安装时的水平精度，避免安装偏差导致的飞行姿态计算误差，舱内还预留了图传、接收机的安装卡位，各模块之间设计有隔离筋，避免电磁信号互相干扰。起落部分采用机臂下方一体化的短起落架设计，起落架底部设计有橡胶缓冲垫，可在降落时吸收冲击能量，同时保证机身下方的射击模块距离地面有足够的安全高度，避免降落时发射口触碰地面造成损坏。

　　结构设计过程中优先考虑了部件的互换性，所有连接螺丝均采用标准M2、M3规格，机臂、电机座、起落架等易损部件均采用统一接口，损坏后可快速替换，无需重新定制加工。针对射击时的后坐力传导问题，在射击模块与机身的连接位置专门做了力传导路径优化，将后坐力通过四个机臂均匀分散到各个电机安装位，避免应力集中在中心舱体的某一处导致结构断裂，同时通过阻尼缓冲结构将瞬时后坐力的峰值降低60%以上，保证飞行姿态在击发瞬间不会出现大幅偏移。整机的走线全部采用内埋式设计，所有线路均布置在机臂与机身的内部线槽中，外部无外露线材，既降低了飞行时的风阻，也避免了线材被外物勾挂导致的飞行故障。电池安装位位于中心舱体的上部重心位置，采用滑轨式安装结构，可快速更换电池，安装位预留了不同容量电池的适配空间，可根据任务需求搭配不同容量的锂聚合物电池，调整整机续航时间。
