曲柄摇杆运动轨迹模拟教学演示机构

　　这套连杆运动演示结构，核心是最基础的曲柄摇杆机构变体，日常在机械原理教学、简易往复驱动工位上的出镜率极高。很多刚接触机构设计的工程师，最初验证运动轨迹时，都会先搭一套这类简化结构，用来确认输出端的摆角范围、运动死点位置，避免后续做整机结构时出现运动干涉。从结构本身来看，底部的方形安装支座是整个机构的定位基准，两个带铰接孔的凸台分别承担固定摇杆回转支点、曲柄驱动支点的作用，安装时需要保证两个铰接孔的轴线平行度控制在0.1mm以内，否则连杆运动时会出现卡滞，长期运行还会造成铰接轴的偏磨。

　　黄色的长连杆是主要的运动传递部件，两端的铰接孔分别与曲柄、摇杆端部的销轴配合，销轴与孔之间预留0.02-0.05mm的间隙，既保证转动顺滑，又不会因为间隙过大造成运动轨迹偏移。实际应用场景里，这类结构常被用在小型物料推送工位、筛网往复驱动机构上，通过调整曲柄的回转半径、连杆长度、两个固定铰接点的中心距，就能改变输出端的摆角大小和运动速度特性。比如在小型颗粒物料筛分设备上，把筛网固定在摇杆的输出端，调整曲柄长度到15mm、连杆长度120mm、固定支点间距80mm时，摇杆的摆角能控制在30度左右，刚好满足筛网往复筛分的行程需求，而且整个机构只需要一个单向旋转的驱动电机就能实现往复摆动，不需要额外的换向结构，故障率比气缸往复驱动低很多。

　　设计这类机构时，首先要根据需要的输出摆角计算各杆的长度参数，避免出现机构死点导致驱动卡滞，同时要校核连杆的抗弯强度，当驱动转速超过60rpm时，连杆的截面厚度不能小于8mm，否则高速往复运动时会出现杆件挠曲，影响运动精度。安装边界方面，底部支座的四个安装孔采用M6螺栓固定，安装面的平面度要求不低于0.2mm，整个机构运动时的最大外轮廓边界是曲柄回转形成的圆形轨迹加上连杆摆动的范围，设计外围防护时要在这个最大轮廓基础上预留10mm的安全间隙，避免运动部件与防护结构发生剐蹭。

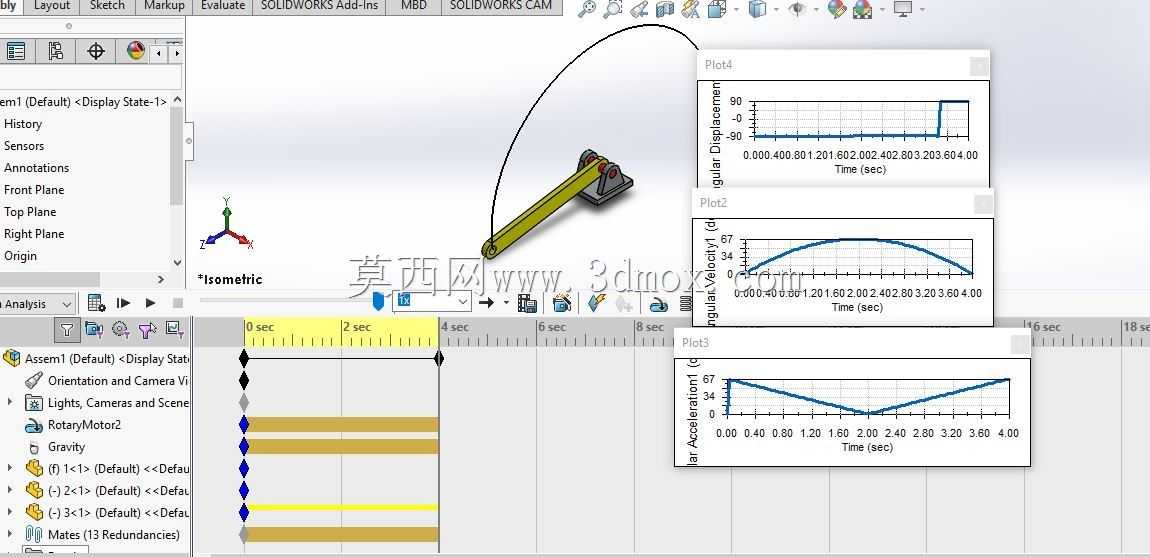

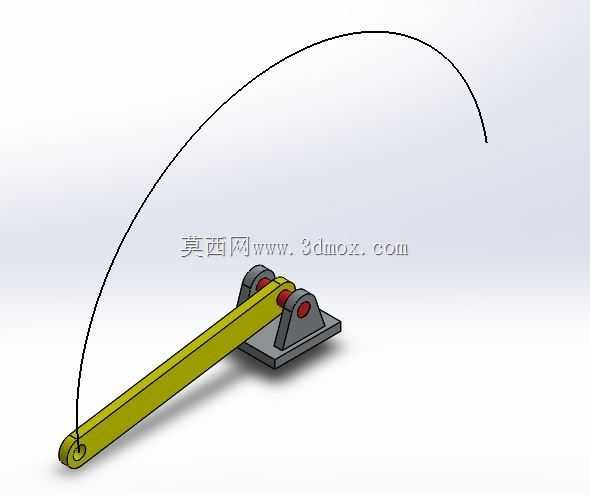

　　很多教学场景里用的这类演示机构，还会在连杆端部加装轨迹记录笔，就能像图中展示的那样，在白板或者纸面上画出端部的运动轨迹曲线，方便学习者直观理解连杆机构的运动特性，相比纯理论的公式推导，这种实体演示能更快让人掌握杆长参数对运动轨迹的影响规律。做三维建模的时候，要先把各个铰接点的运动副约束设置准确，回转副的同轴度约束要完全贴合实际装配关系，再添加旋转驱动就能模拟出完整的运动过程，还能通过运动仿真输出各铰接点的受力曲线，为后续销轴、连杆的强度校核提供数据支撑。实际生产中这类机构的铰接位置通常会加装铜套或者含油轴承，减少长期转动的磨损，维护时只需要定期在铰接点加注少量润滑脂，就能保证连续运行上万小时不出现故障。
