可用于铸造工艺验证的星箭缩比结构

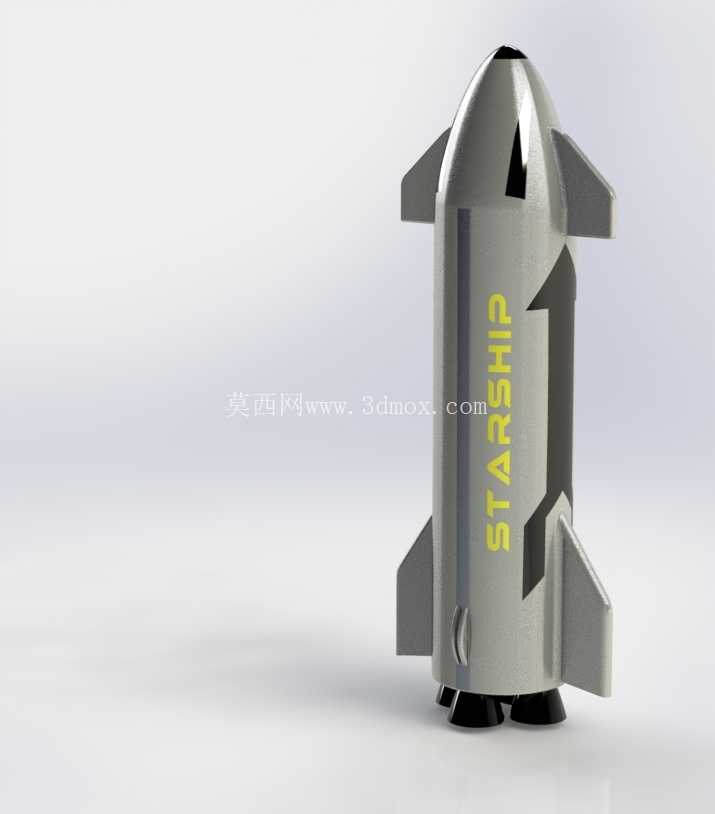

做这个缩比星舰结构的时候，最先考虑的是铸造工艺的落地性，毕竟最终要走金属铸造流程，不能只做外观曲面的花架子。首先是主体舱段的壁厚控制，整个箭体采用等壁厚设计，壁厚取值3mm，既保证铸造时铝液或者锌合金液的充型流动性，避免出现冷隔、浇不足的缺陷，也不会因为壁厚过大导致铸件内部出现缩松缩孔，后续机加工余量控制在单边0.5mm，能大幅减少后处理的工作量。箭体侧面的STARSHIP标识采用凸字设计，凸起高度0.8mm，这个尺寸是反复核对过的，太高的话铸造时容易出现粘砂，后续打磨会把字体磨变形，太低的话铸造成型后字体轮廓不清晰，达不到外观展示的要求。

箭体头部的锥段和主体圆柱段的衔接位置，做了R5的圆角过渡，没有采用直角衔接，一方面是降低铸造时的应力集中，避免铸件冷却过程中在衔接位置出现裂纹，另一方面是气动外形的还原，真实星舰的头锥和舱段衔接本身就是顺滑过渡，这个圆角参数既符合工艺要求，也还原了真实运载器的外形特征。头锥顶部做了1mm的小平头设计，没有做尖锐的顶点，主要是考虑铸造时尖锐位置容易出现浇不足，而且后续摆放、转运过程中尖锐部位很容易磕碰变形，小平头的设计既不影响整体外形观感，也提升了铸件的结构强度和工艺可行性。

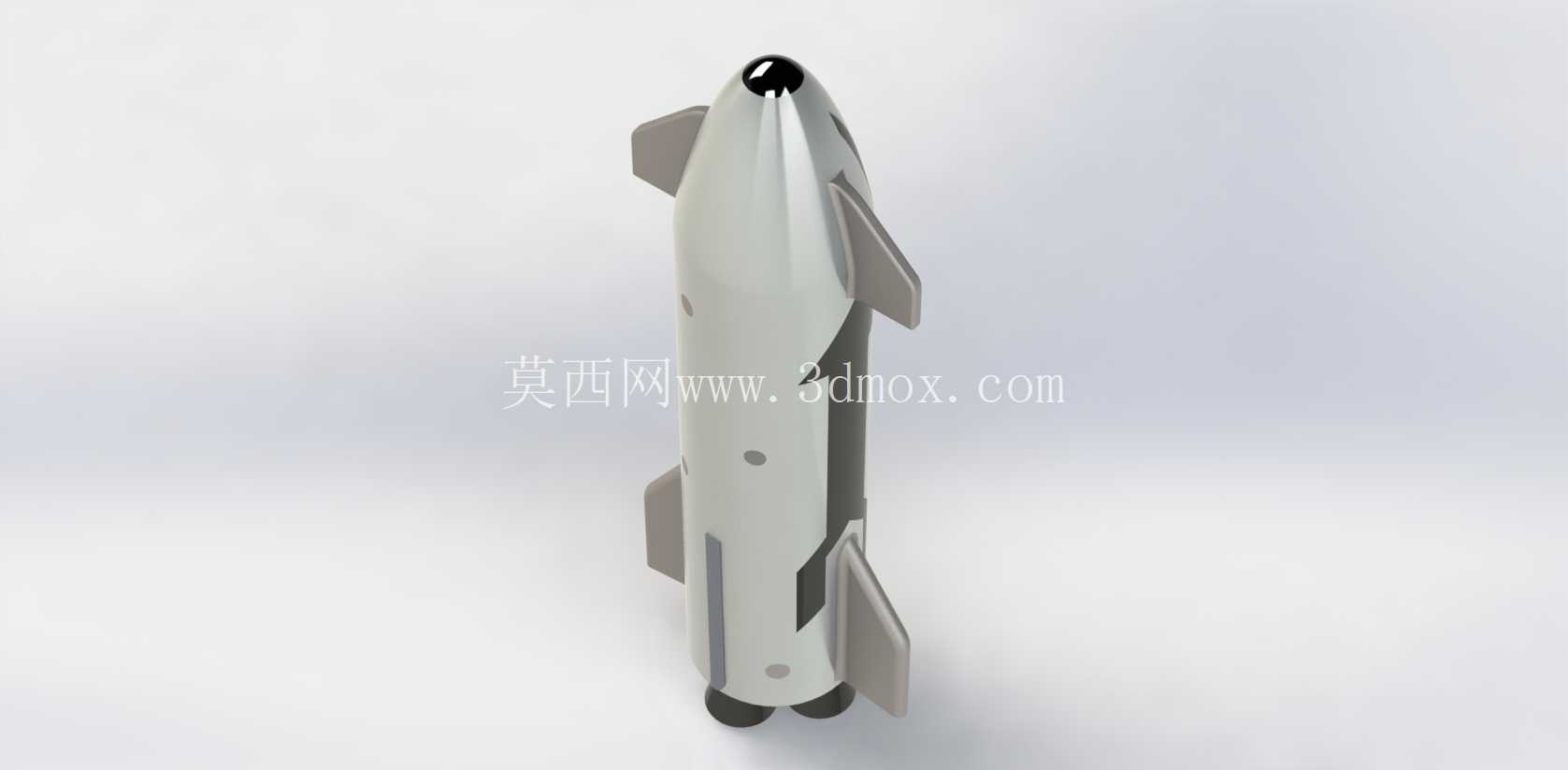

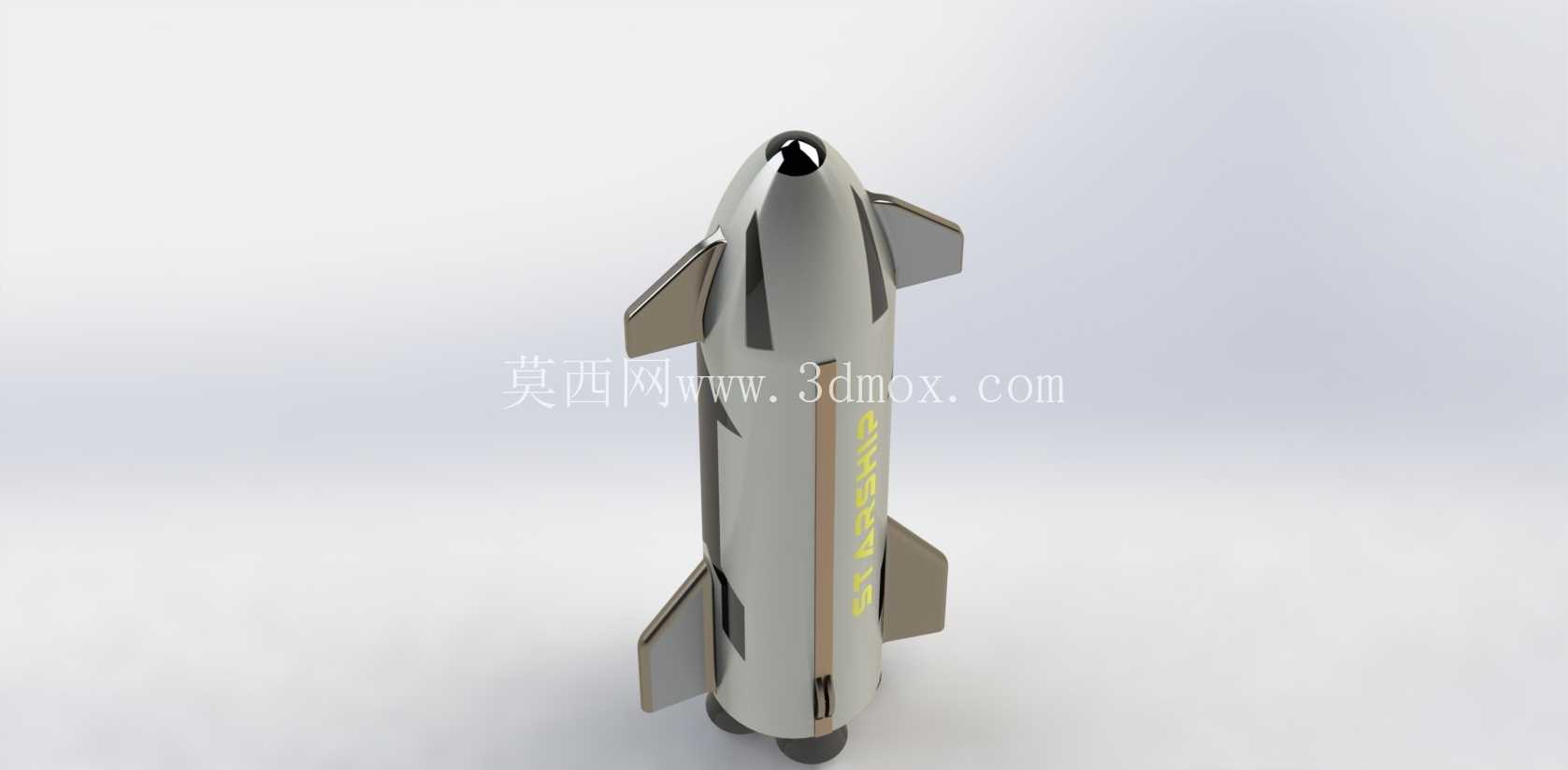

尾翼的设计是整个结构里调整次数最多的部分，一开始做的是等厚度平直翼，厚度2mm，但是做铸造工艺模拟的时候发现翼根位置和箭体衔接的地方热节非常明显，冷却速度比箭体主体慢很多，很容易出现缩孔。后来把翼型改成了翼根厚、翼梢薄的渐变结构，翼根厚度3mm，翼梢厚度1.5mm，同时翼根和箭体衔接的位置加了R3的过渡圆角，重新做工艺模拟的时候热节基本消除，充型过程也更顺畅，不会出现翼梢缺料的问题。四片尾翼沿箭体周向90度均匀分布，安装定位基准选在箭体下端面往上12mm的位置，这个位置刚好是箭体底部推力结构的上端，尾翼的安装面和箭体轴线平行，后续如果要做装配验证，尾翼和主体的配合间隙控制在0.1mm以内，不需要额外做粘接或者紧固件连接，靠过盈配合就能固定，方便拆解和重新组装。

底部的推力结构模拟了真实星舰的引擎布局，三个引擎喷口沿周向均匀分布，喷口采用内凹设计，内凹深度4mm，喷口内壁做了1度的拔模斜度，方便铸造后脱模，不会出现卡模的问题。喷口的外边缘做了R1的圆角，避免搬运过程中割手，也减少铸造时的毛刺产生。整个箭体的总高度控制在120mm，最大直径40mm，这个尺寸刚好适配常规的小型重力铸造模具模框，不需要额外定制大尺寸模架，能降低模具制作成本，也适合小批量的工艺品或者教学模型铸造生产。

从应用场景来说，这个结构一方面可以作为航空航天科普教学的演示教具，用来展示可重复使用运载火箭的基本外形布局，另一方面也可以作为铸造工艺的实训样件，让学员练习薄壁类带翼面结构的铸造工艺参数调整，包括浇道设计、排气孔布置、冷却时间控制这些核心工艺点。另外这个结构的外形还原度足够，也可以作为文创周边的母模，经过表面抛光、电镀或者喷漆处理之后，做成桌面摆件或者航空主题的纪念周边。

设计过程中特意规避了所有的侧孔或者侧凹结构，整个模型的拔模方向统一沿箭体轴线方向，不需要做抽芯或者活块结构，模具结构可以做的非常简单，上下模分开之后就能直接取出铸件，大幅降低了模具的复杂程度和制作成本，也减少了铸造过程中因为活块定位不准导致的尺寸超差问题。箭体内部是空心结构，上端头锥位置是封闭的，下端面是开口的，这样设计一方面是减轻铸件重量，节省铸造材料，另一方面空心结构可以让铸件冷却速度更均匀，避免实心结构导致的内外冷却速度差过大产生的变形问题。下端开口的边缘也做了R2的圆角，避免开口位置出现应力集中导致的开裂。

做结构校验的时候，特意把整个模型的最小壁厚控制在1.5mm以上，也就是翼梢的位置，这个厚度对于常用的低熔点铸造合金来说，只要浇注温度控制合理，完全可以实现完整充型，不会出现断翼或者缺料的问题。所有的凸起结构，包括侧面的字体、尾翼、喷口，都做了相应的拔模斜度，拔模斜度统一取1度，既不会因为斜度过大导致外形失真，也能保证顺利脱模。整个结构没有薄壁悬空的位置，所有的翼面下方都和箭体主体有足够的衔接长度，不会出现铸造过程中砂型断裂或者金属液冲坏砂芯的问题。

如果后续需要做功能扩展，比如加灯光效果，箭体内部的空心空间刚好可以容纳小型的纽扣电池和LED灯组，下端开口位置可以加装一个3D打印的底座，把开关和充电接口藏在底座里，不需要对箭体结构做额外的打孔修改，不会破坏整体的外形完整性。如果要做风洞试验的缩比样件，这个结构的外形精度也能满足低速风洞的试验要求，只要把表面做抛光处理，就能用来测试基本的气动阻力参数，作为学生课程设计的试验样件完全够用。
