Alcon汽车制动卡钳完整装配三维设计

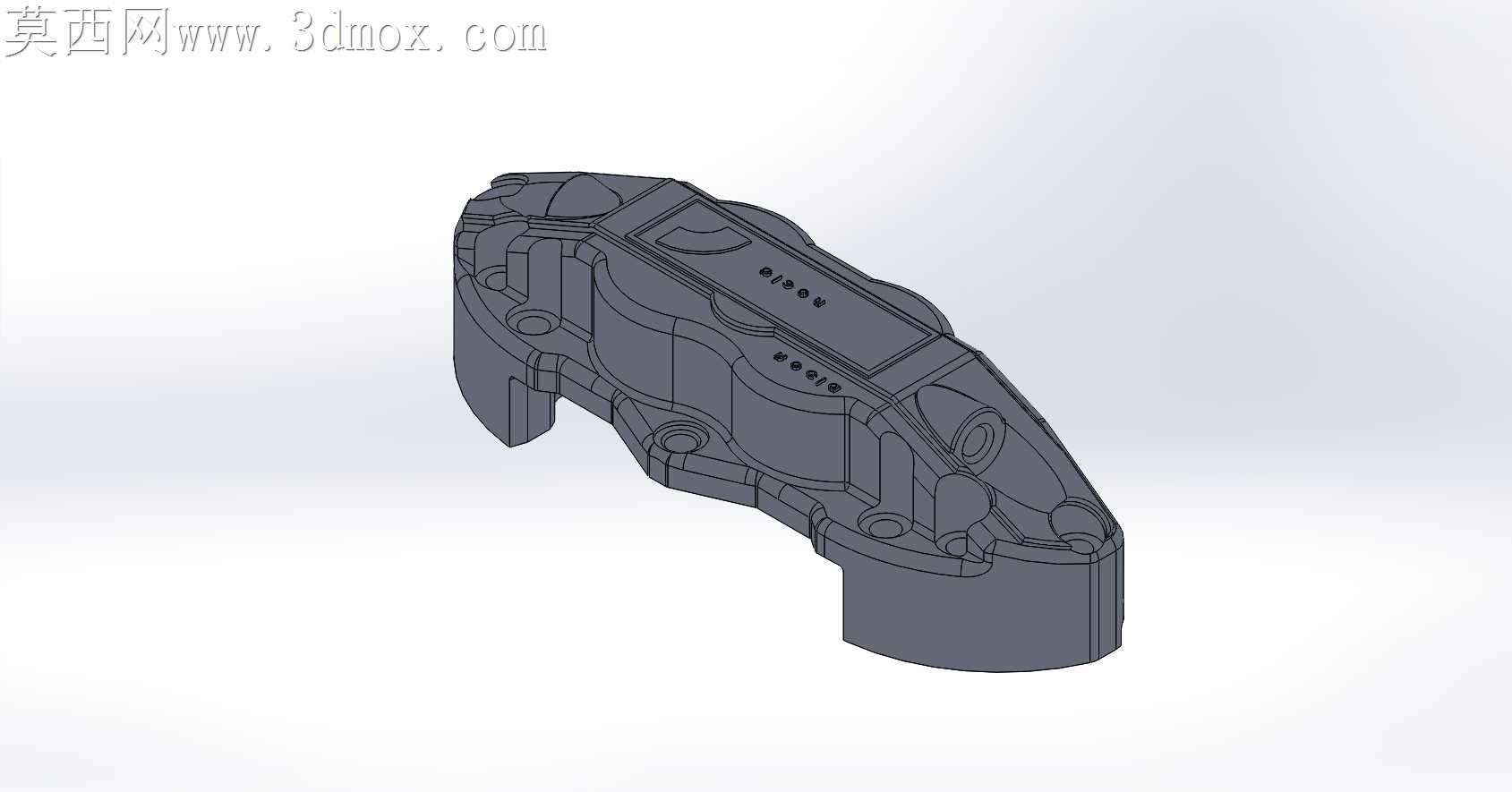

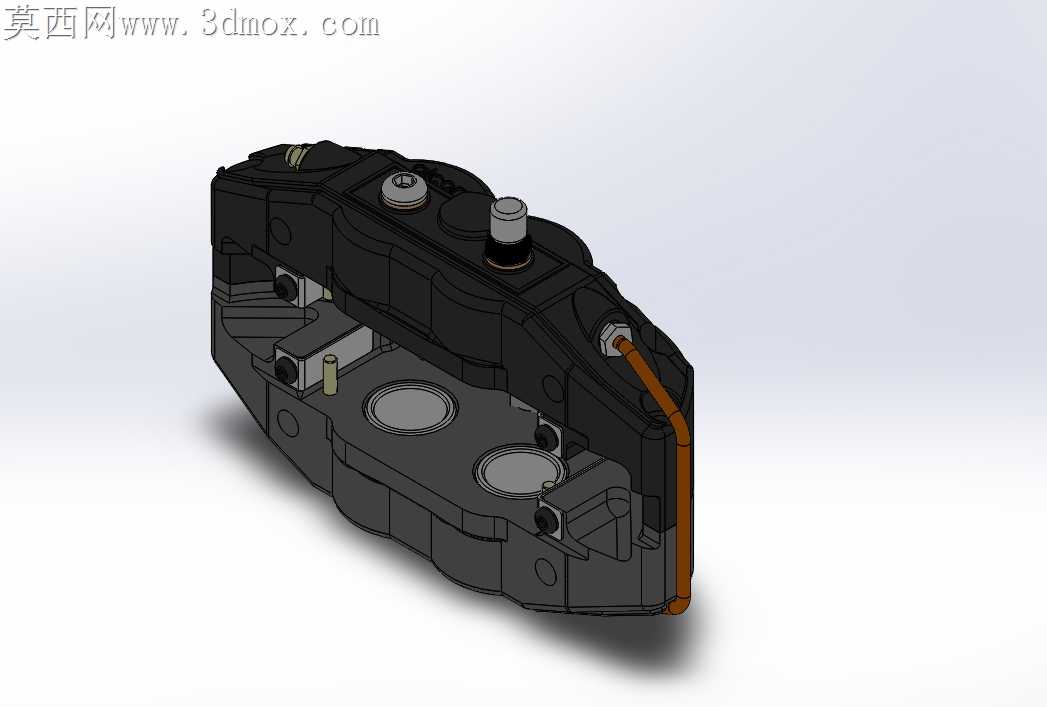

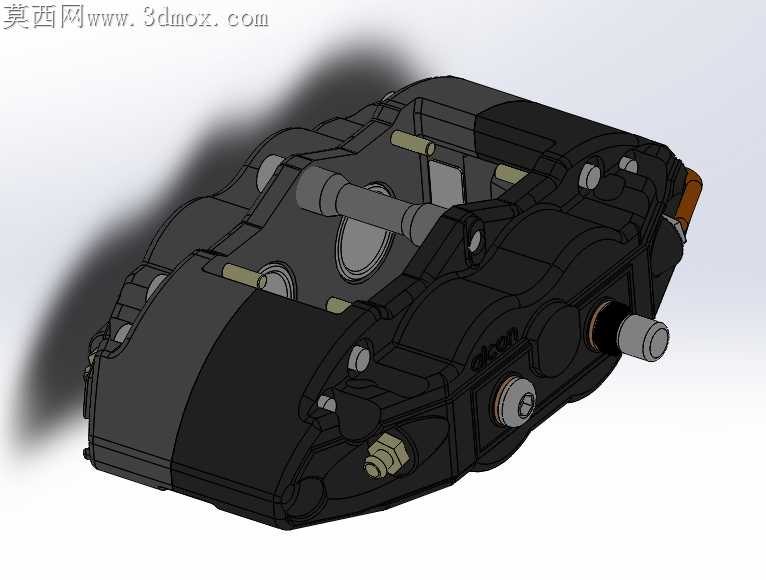

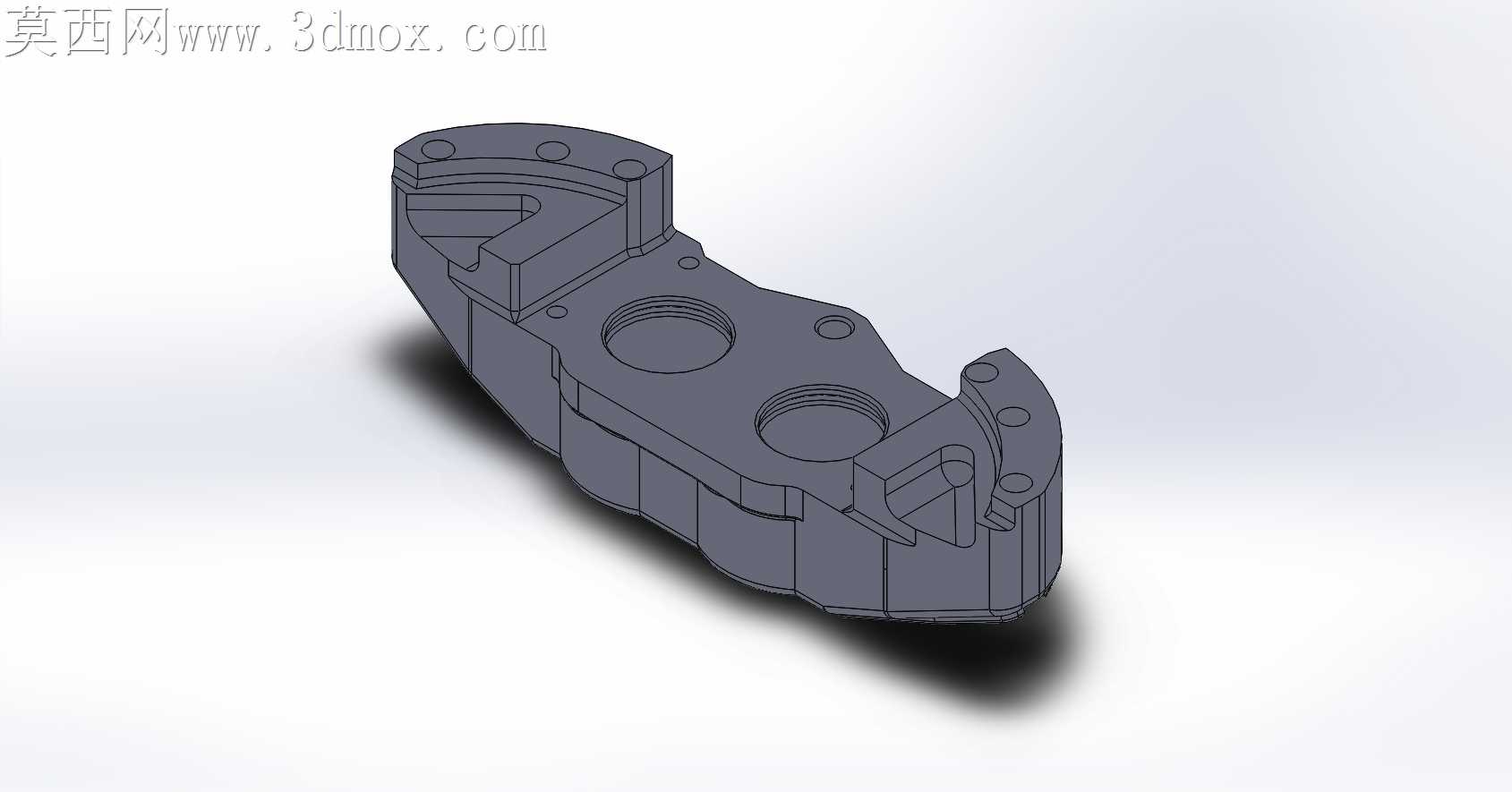

本作品为Alcon制动卡钳的完整装配三维设计成果，建模阶段严格参照高性能制动卡钳的真实工程参数开展，首先梳理对置活塞式制动卡钳的整体装配逻辑，将整体结构拆解为卡钳主体、活塞组件、制动衬片、导向销、放气螺钉、进油接口、防尘密封件等多个独立子零部件，逐一完成每个零件的特征建模：卡钳主体采用一体化桥位结构设计，通过拉伸、切除、圆角等特征还原卡钳的高强度壳体轮廓，精准复刻壳体表面的品牌标识、加强筋结构、安装定位孔位的尺寸与位置，保证壳体的力学结构合理性；活塞组件还原多活塞对置布局的结构特点，匹配活塞与缸体的配合间隙特征，还原活塞端面的隔热结构细节；导向销部分还原销体的光滑柱面、润滑槽结构，匹配对应的防尘套、密封圈安装位；放气螺钉、进油接口等附属零件均按照真实五金件的外形与连接尺寸完成建模，保证各零件之间的装配约束关系完全符合实际装配逻辑，可实现完整的装配运动模拟。材质与渲染阶段，针对不同零部件匹配对应的真实材质属性：卡钳主体采用高温喷涂哑光黑金属材质，还原制动卡钳经过高温工况后的哑光漆面质感，调整材质的粗糙度、金属度参数，表现漆面的细微颗粒质感；活塞、导向销等运动部件采用抛光不锈钢材质，调整反射参数表现金属部件的光滑反光特性；密封件、防尘套采用耐油橡胶材质，调整漫反射颜色与粗糙度，还原橡胶件的哑光弹性质感；进油口、放气螺钉部位采用黄铜金属材质，区分不同金属部件的色泽差异。渲染阶段采用工作室柔和布光方案，通过主光源、补光、轮廓光的搭配，突出卡钳整体的结构轮廓与各部件的材质差异，添加柔和的地面投影增强模型的立体感，清晰展现卡钳的整体外观与装配细节。设计过程中重点考量高性能制动卡钳的结构合理性，还原多活塞卡钳的油路布局、制动衬片的安装定位结构、卡钳与刹车盘的配合间隙特征，保证模型既具备外观展示效果，也可用于制动系统结构教学、改装方案演示等场景，完整的装配结构可清晰展现制动卡钳的工作原理，即液压推动活塞带动制动衬片夹紧刹车盘实现制动的完整机械逻辑，各零件的装配层级清晰，可单独拆解查看单个零件的结构特征，也可整体展示卡钳的成品外观。
