高性能打孔划线重型通风制动盘设计

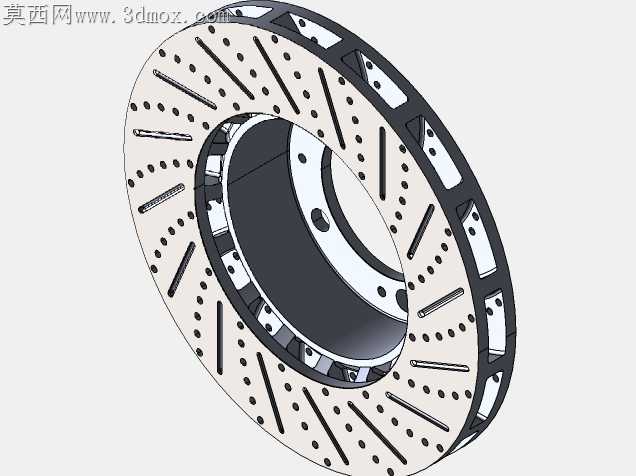

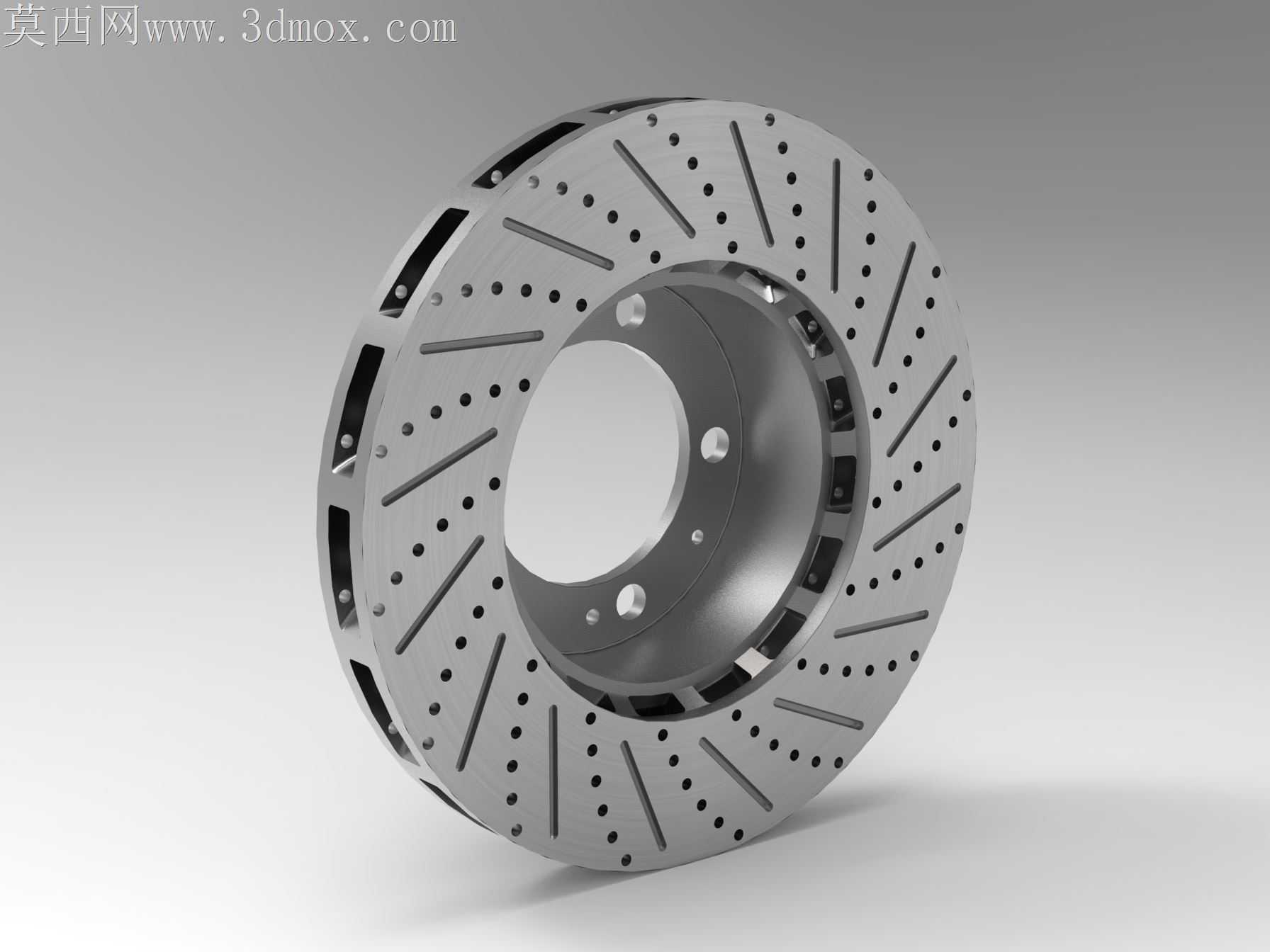

本作品为面向高性能重载场景设计的通风式制动盘三维模型，建模阶段严格遵循制动系统工程设计规范，以实际装车的尺寸匹配逻辑为基础完成全参数化构建。首先完成制动盘整体轮廓的基准搭建，精准还原双片式浮动结构的装配关系：外层为摩擦工作环，内层为中心安装轮毂，两者通过周向均匀分布的连接结构实现浮动连接，可有效吸收制动过程中产生的热形变，避免高温下制动盘翘曲引发的制动抖动问题。摩擦工作面采用行业内成熟的划线加打孔复合设计，盘面的斜向划线沿周向均匀排布，可在制动摩擦过程中快速刮除摩擦片表面产生的磨屑，避免磨屑在摩擦副之间堆积引发制动效能衰减；同时盘面分布的多组径向散热通孔，搭配双层结构之间的内部通风流道，可在制动盘随车轮转动时形成主动导风效应，大幅提升制动过程的热量散发效率，抑制热衰减现象的出现，适配重型车辆高强度、连续制动的使用需求。材质设定上，摩擦工作环选用高碳铸铁材质参数，还原该类材质耐磨、耐热、摩擦系数稳定的物理特性，表面做哑光金属质感处理，清晰呈现铸铁材质的细腻颗粒质感；中心安装轮毂部分采用高强度铝合金材质参数，做金属阳极氧化的质感处理，既区分不同部件的材质差异，也还原实际产品的轻量化设计逻辑。渲染阶段采用工作室级别的布光方案，通过主光源、补光源、轮廓光源的多灯位配合，清晰展现制动盘表面的打孔、划线细节，以及双层结构之间的通风间隙结构，金属表面的反光与阴影过渡自然，精准呈现产品的工业质感。结构设计上充分考虑实际装配需求，中心安装位的螺栓孔位置、孔径参数、中心定位孔尺寸均遵循通用重型车辆的轮毂安装标准，周向连接结构的强度冗余经过合理推演，既保证浮动结构的形变余量，也满足重载制动下的结构强度要求，整体模型结构完整，细节还原度高，可用于制动系统结构展示、性能仿真分析、产品宣传演示等多种场景。
