CF6-80C2高涵道比涡扇发动机结构模型

在民用干线客机动力选型、航空动力教学演示、发动机结构原理实训场景中，高涵道比涡扇发动机的结构还原模型一直是结构设计人员、机务实训学员、航空类专业师生开展结构认知、装配逻辑梳理、原理演示的核心载体，本次呈现的CF6-80C2涡扇发动机结构模型，针对概念展示与结构认知需求做了合理的简化处理，在保留核心结构逻辑的前提下，剔除了对原理展示无帮助的细碎冗余结构，能够清晰呈现大涵道比涡扇发动机的气流路径与核心部件布局逻辑。

从实际用途来看，该模型可用于航空类院校的发动机结构课程教具，帮助学员直观区分风扇段、压气机段、燃烧室段、涡轮段、喷口段的相对位置与连接关系，也可作为航空科普展项的展示载体，让非专业受众快速理解大涵道比涡扇发动机的基本构造，同时也能为初步接触航空动力结构的三维建模从业者提供结构参考，理清大涵道比涡扇发动机的层级装配关系。

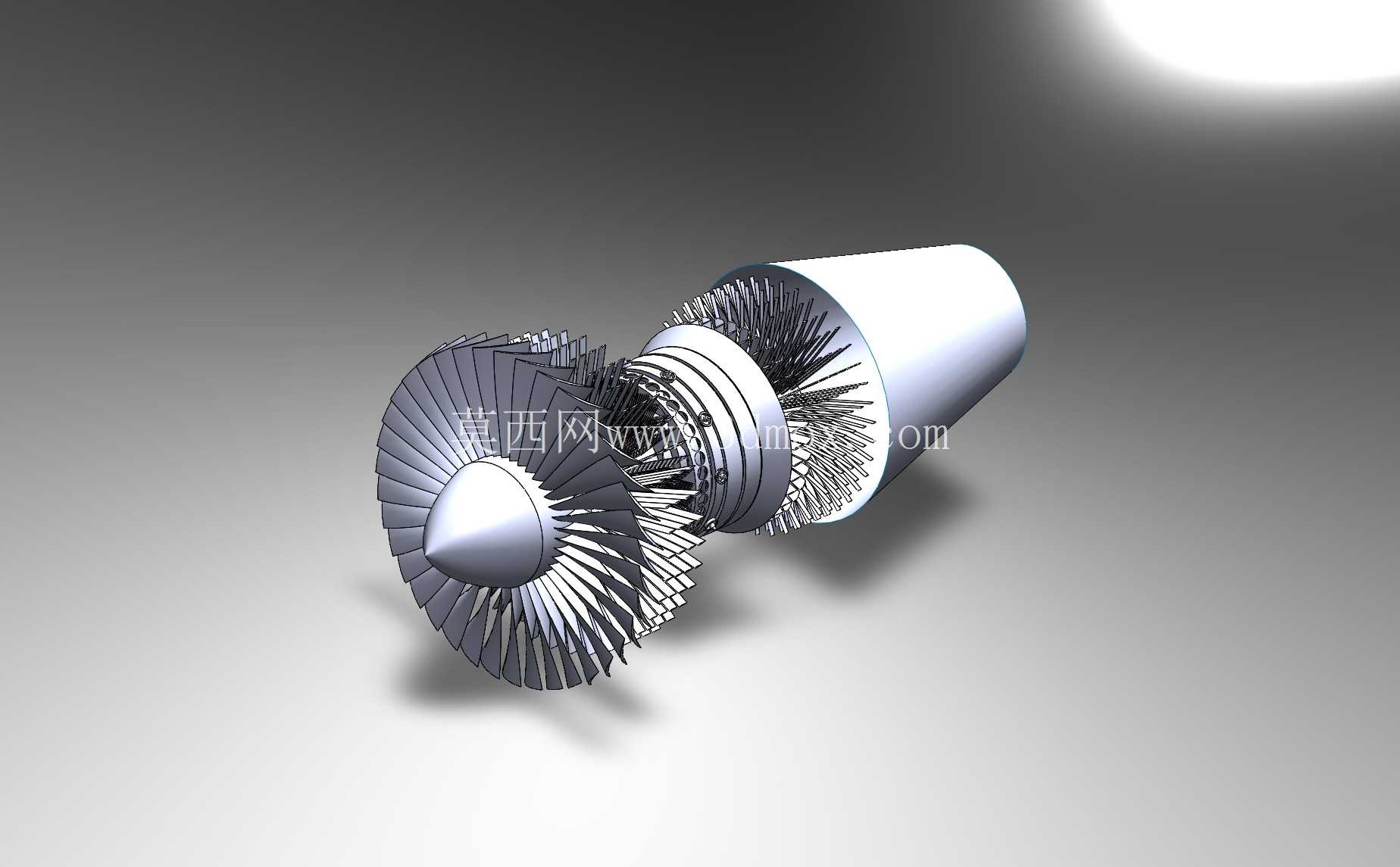

设计思路上，建模过程针对不同部件的结构特性匹配了对应的建模逻辑，风扇部分采用扫掠凸台结合底座构造、圆周阵列叶片的方式完成，还原了宽弦风扇叶片在轮毂周向的排布规律，叶片的翼型轮廓贴合实际气动外形，能够体现大涵道比风扇的大直径特征，区分内外涵道的初始分界位置。压气机与涡轮级部分，采用旋转凸台与放样凸台结合的方式，分别构建低压压气机、高压压气机、高压涡轮、低压涡轮的各级叶片与轮盘结构，叶片的扭向规律沿轴向逐级变化，符合压气机段逐级压缩气流、涡轮段逐级膨胀做功的结构特性，能够清晰呈现压气机与涡轮的级数差异与叶片形态区别。燃烧室段设置在高压压气机与高压涡轮之间，采用环形柱腔结构，通过挤压凸台与切除特征构建燃烧室的气流通道，还原了环形燃烧室的基本腔体形态，能够体现压缩后气流在燃烧室的掺混燃烧空间。机匣与外壳部分采用旋转特征构建整体承力机匣的基础形态，对外壳的安装边、局部凸台做了简化示意，通过圆角过渡处理还原实际机匣的工艺特征，区分内外涵道的外壳边界，体现外涵道气流的流通路径。核心轴部分采用拉伸凸台结合圆角特征构建，贯穿风扇、压气机、涡轮的核心回转中心，还原低压轴、高压轴的同轴嵌套逻辑，体现转子部件的传动连接关系。进排气喷口部分采用放样与旋转特征结合的方式，构建进气道的收敛型入口轮廓与排气喷口的内外涵双层喷口形态，还原喷口的锥度特征，体现进气整流与排气膨胀的结构逻辑。

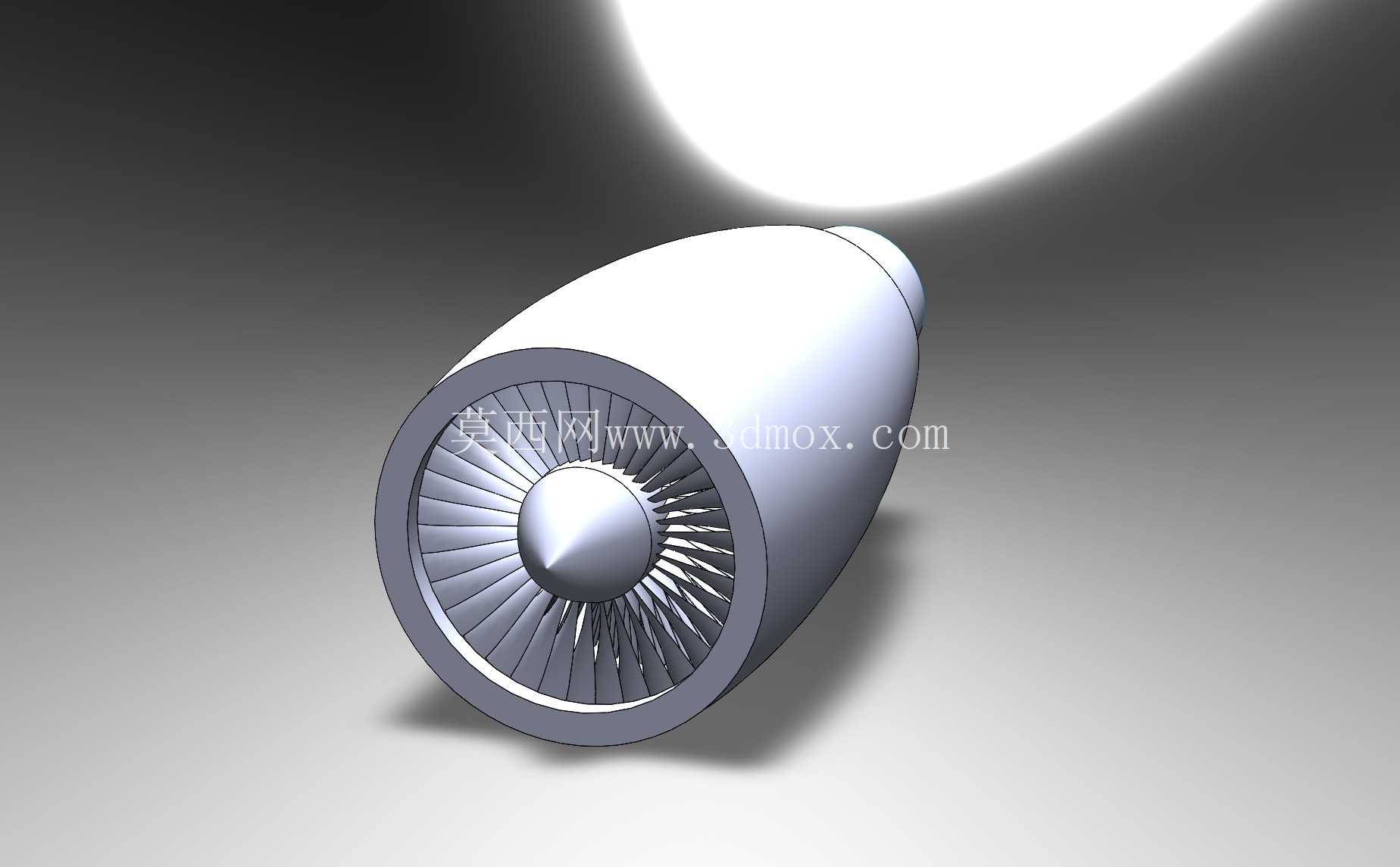

从安装边界与外形尺寸来看，模型严格遵循CF6-80C2发动机的实际长宽比与各段直径比例，风扇段为整机最大直径位置，沿轴向向涡轮段、喷口段直径逐步收敛，整体为回转类柱体结构，安装时可通过风扇机匣外侧的安装节位置做支撑固定，模型的各段分界面与实际发动机的单元体划分位置基本对应，能够匹配单元体结构认知的需求，不会出现比例失调、部件错位的问题。

需要说明的是，该模型为简化的单部件展示模型，未还原内部的管路、线缆、附件机匣、燃油喷嘴、轴承支撑等细碎结构，重点突出核心流道与主要转子、静子部件的位置关系，适合用于宏观结构认知与原理演示，若需用于详细的装配仿真或强度分析，则需要进一步补充细节特征与配合公差参数。对于建模学习者而言，该模型的建模逻辑覆盖了回转类零件、阵列特征、放样特征、扫掠特征的典型应用场景，能够帮助练习人员掌握复杂回转类动力装置的层级建模思路，理解从整体轮廓到局部特征逐步细化的建模流程，避免出现特征顺序混乱、建模逻辑冗余的问题。在实际教学应用中，可通过剖切该模型展示内部的流道走向，配合气流原理演示，让学员清晰理解外涵道气流与内涵道气流的分流路径，以及压气机、燃烧室、涡轮三大核心部件的做功逻辑，弥补二维图纸无法直观呈现空间结构的不足。
