剖视结构喷气式航空动力装置

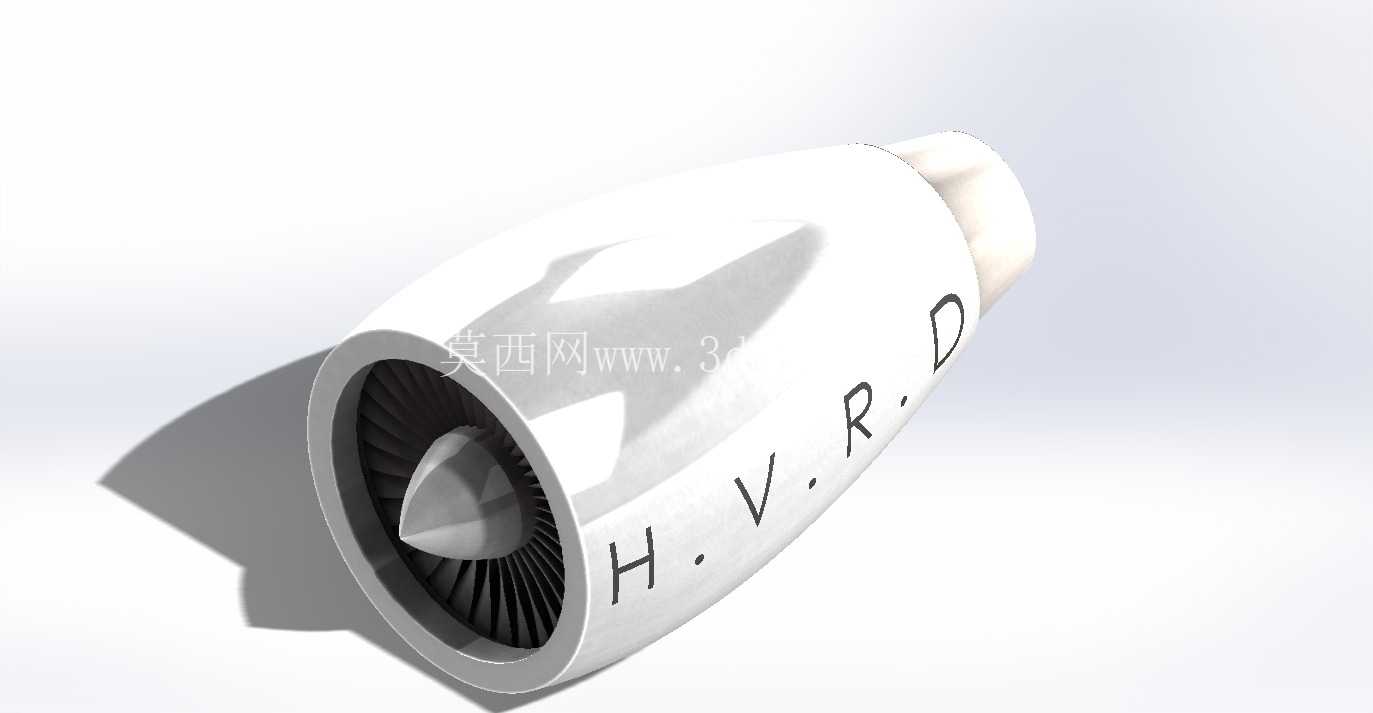

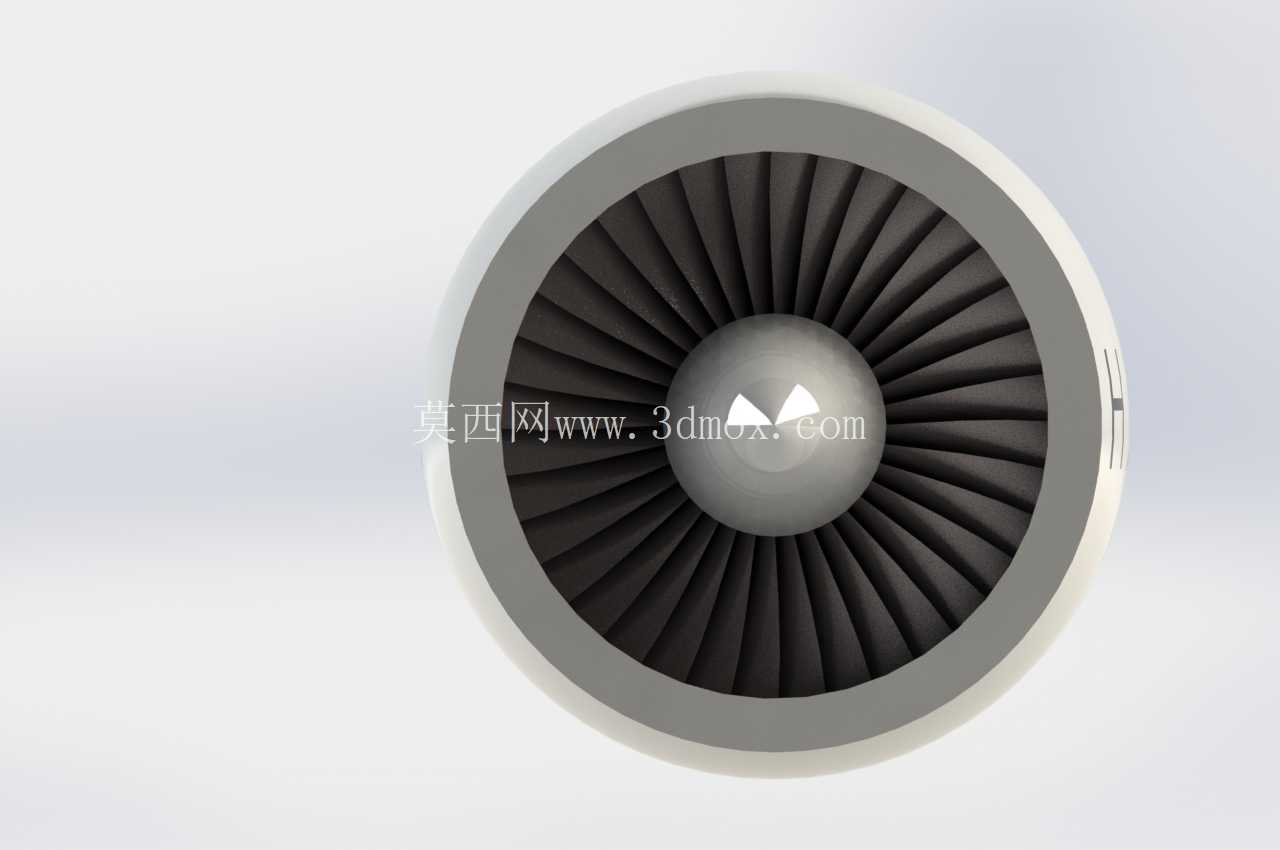

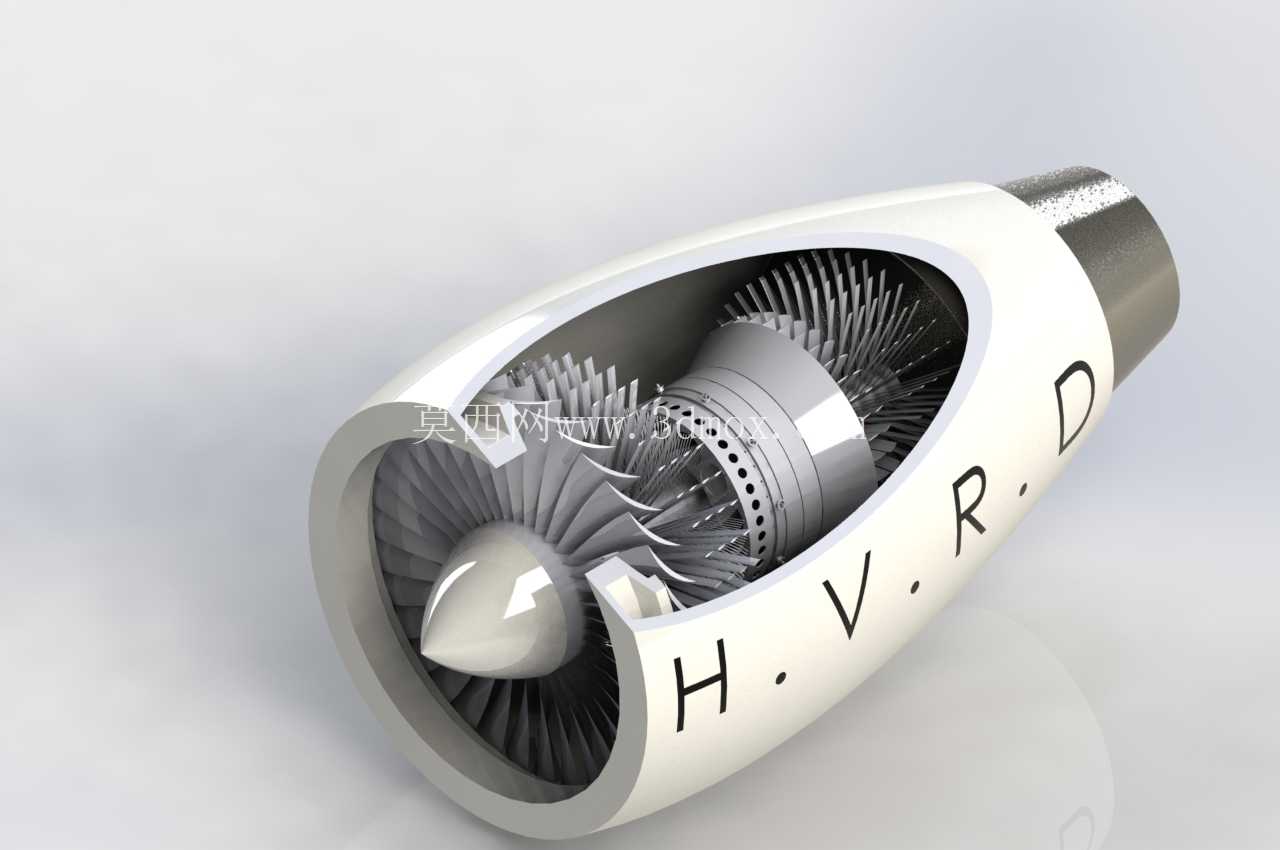

　　从结构设计逻辑来看，整个装置采用同轴布局，进气道前缘采用圆滑过渡的椭球形整流帽，可有效降低进气端的气流紊流，避免进气畸变影响压气机工作效率，外壳剖切面沿发动机轴向中线切开，保留完整的外壳轮廓标识区域，外壳表面的字符标识区可用于标注各段结构名称，方便演示时对应讲解。内部压气机段采用多级轴流式叶片设计，每级叶片的安装角、叶型曲率都按照实际小推力涡喷发动机的气动参数做等比例还原，叶片与轮毂的连接结构、轮盘的减重孔设计都做了细节呈现，燃烧室段采用环形腔结构，预留了喷油嘴安装位与火焰筒的冷却孔结构，可直观展示燃油与压缩空气混合燃烧的腔室形态，涡轮段与压气机段采用同轴连接结构，涡轮叶片的叶型采用耐高温工作场景的扭转设计，可清晰看到燃气流道的收敛形态，尾喷段采用收敛型喷口设计，匹配小推力工况下的排气加速需求。这款剖视呈现的喷气动力装置，核心面向航空动力系统教学演示、航改型动力方案预研、结构原理展示类场景使用，区别于全封闭外壳的成品发动机模型，其采用半剖外壳设计，可直接观测内部多级压气机、燃烧室、涡轮段的层级排布逻辑，无需额外拆解结构就能清晰展示空气从进气道进入后，经逐级压缩、喷油燃烧、膨胀做功推动涡轮转动，最终从尾喷口高速喷出产生推力的完整工作流程，适合航空类专业教学教具、工业展厅动力原理展项、航空爱好者结构研究场景使用。

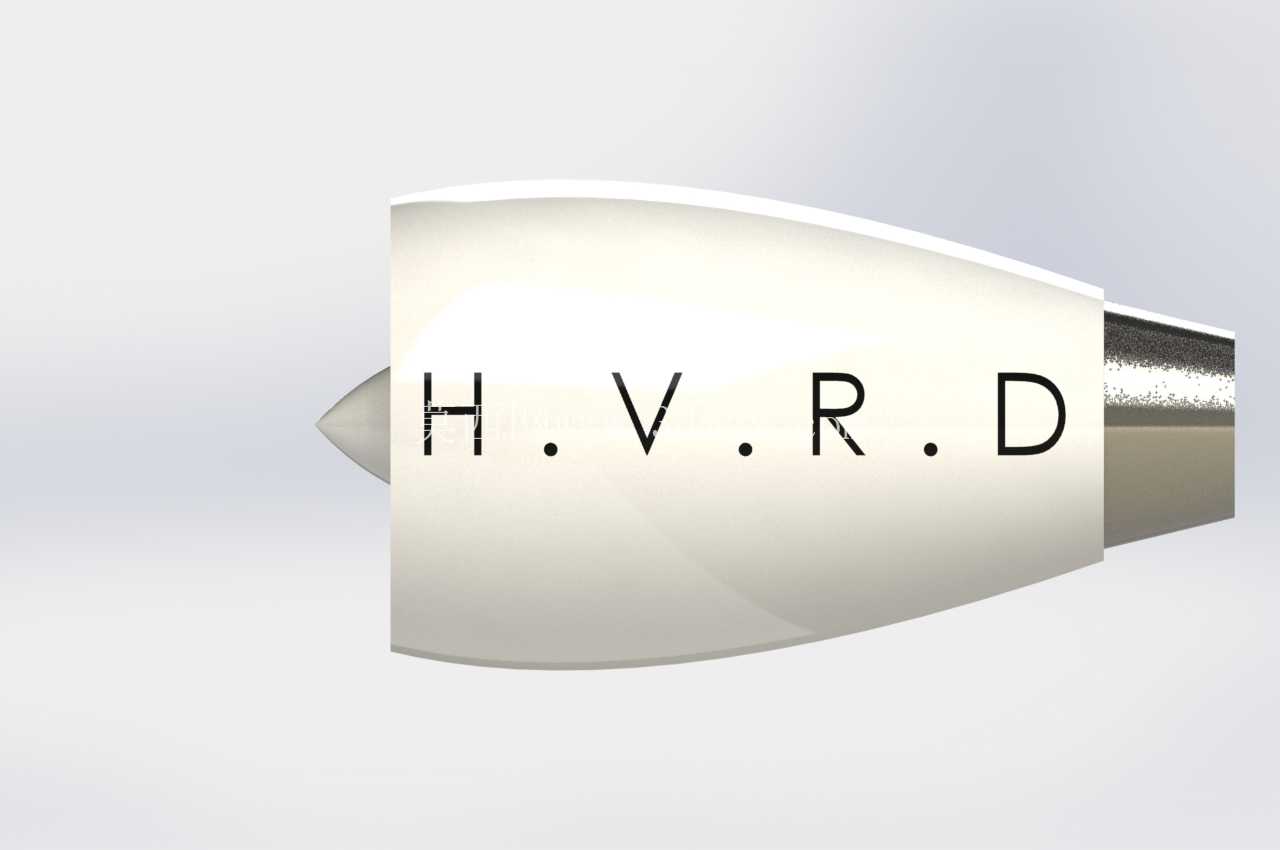

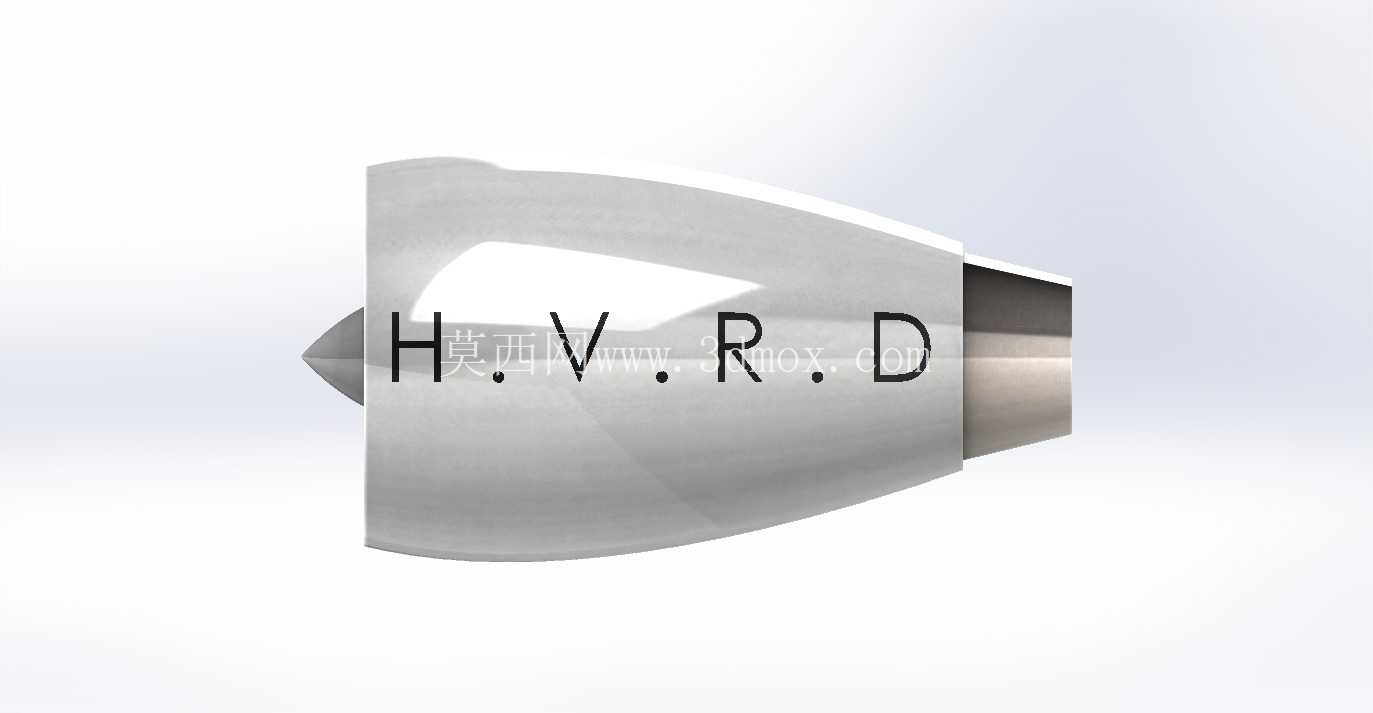

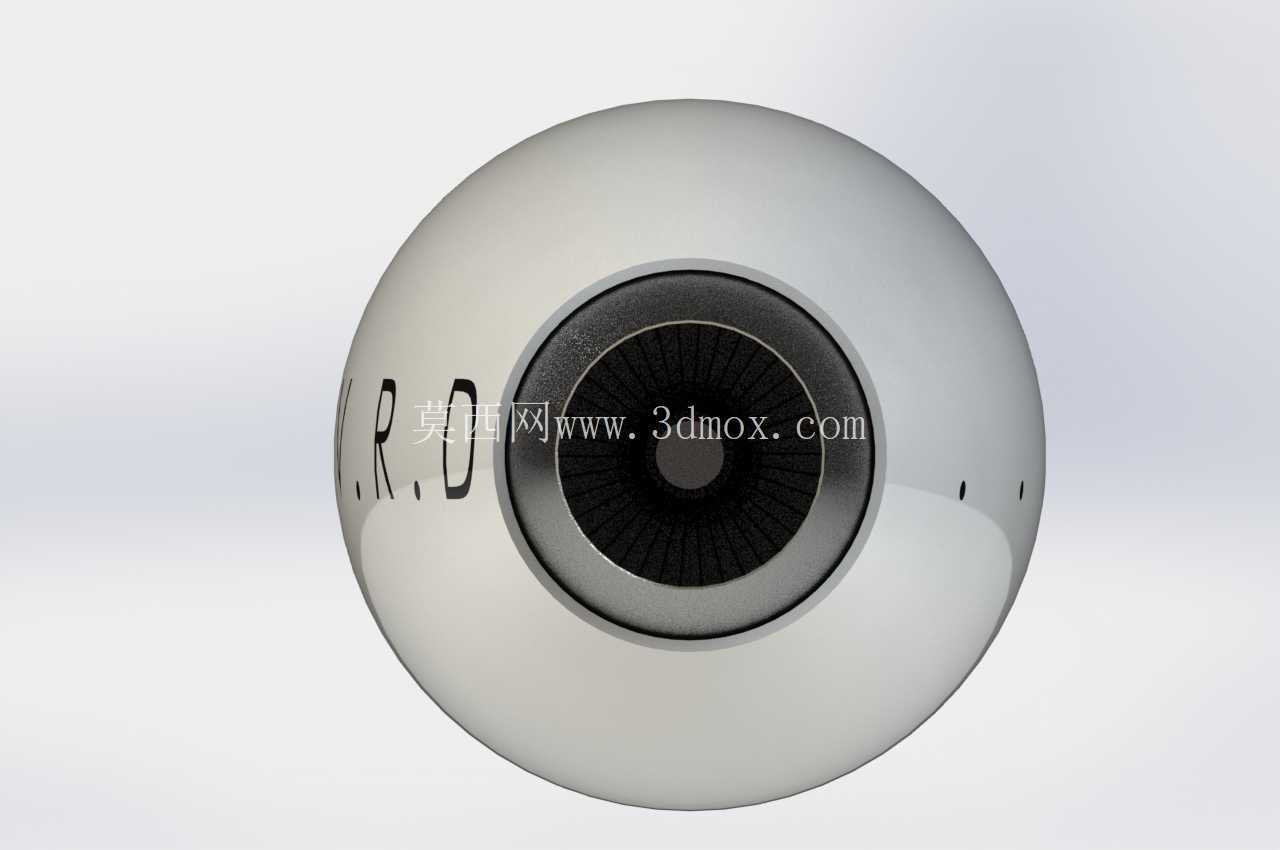

　　从安装边界来看，整个装置的外壳最大直径集中在燃烧室段，进气道直径沿轴向逐渐收窄至整流帽前缘，尾喷段直径从涡轮后段逐渐收窄至喷口出口，整体轴向长度与最大直径的比例符合小推力涡喷发动机的常规尺寸比例，安装时可通过外壳下部预留的支撑座接口固定在展示台架上，支撑位置避开了内部转子的转动区域，不会影响内部转子结构的动态演示，若用于动态演示改装，可在同轴转子的前端预留电机安装位，驱动内部压气机与涡轮转子低速转动，更直观展示气流流经各段叶片的动态过程。

　　在实际应用场景中，这类剖视结构的动力装置模型，既可以作为航空院校燃气涡轮原理课程的配套教具，帮助学生建立对涡喷发动机内部结构的直观认知，弥补二维图纸无法展示的层级装配关系；也可以用于航空科普展厅的互动展项，配合灯光标注各段结构的功能，让参观者快速理解喷气发动机的工作原理；对于航模动力改装爱好者而言，该结构的尺寸比例与内部布局可作为小推力涡喷发动机自制改装的结构参考，对照模型的叶片排布、腔室尺寸调整自制动力的结构参数，降低设计阶段的试错成本。

　　设计过程中重点考虑了内部结构的可视性，剖切面的位置避开了内部的支撑筋与安装结构，确保从外侧观察时，压气机、燃烧室、涡轮三个核心段的结构都无遮挡，各段之间的连接法兰、密封结构都做了等比例还原，可清晰看到转子组件与静子组件的装配间隙，外壳的厚度按照实际发动机的壳体壁厚比例缩放，既保证了模型展示时的结构强度，也不会因为壳体过厚遮挡内部结构。进气道前缘的整流帽与第一级压气机叶片的间隙按照实际发动机的进气间隙设计，可直观展示进气整流结构对压气机进气效率的影响，燃烧室段的火焰筒壁面预留了多排冷却小孔，对应实际发动机工作时的气膜冷却结构，可帮助理解高温部件的冷却设计逻辑，涡轮段的导向叶片与工作叶片的排布顺序完全按照轴流涡轮的工作逻辑布置，可清晰看到燃气经过导向叶片加速后冲击工作叶片转动的流道走向。
