SpaceX天龙Draco喷气推进器结构设计

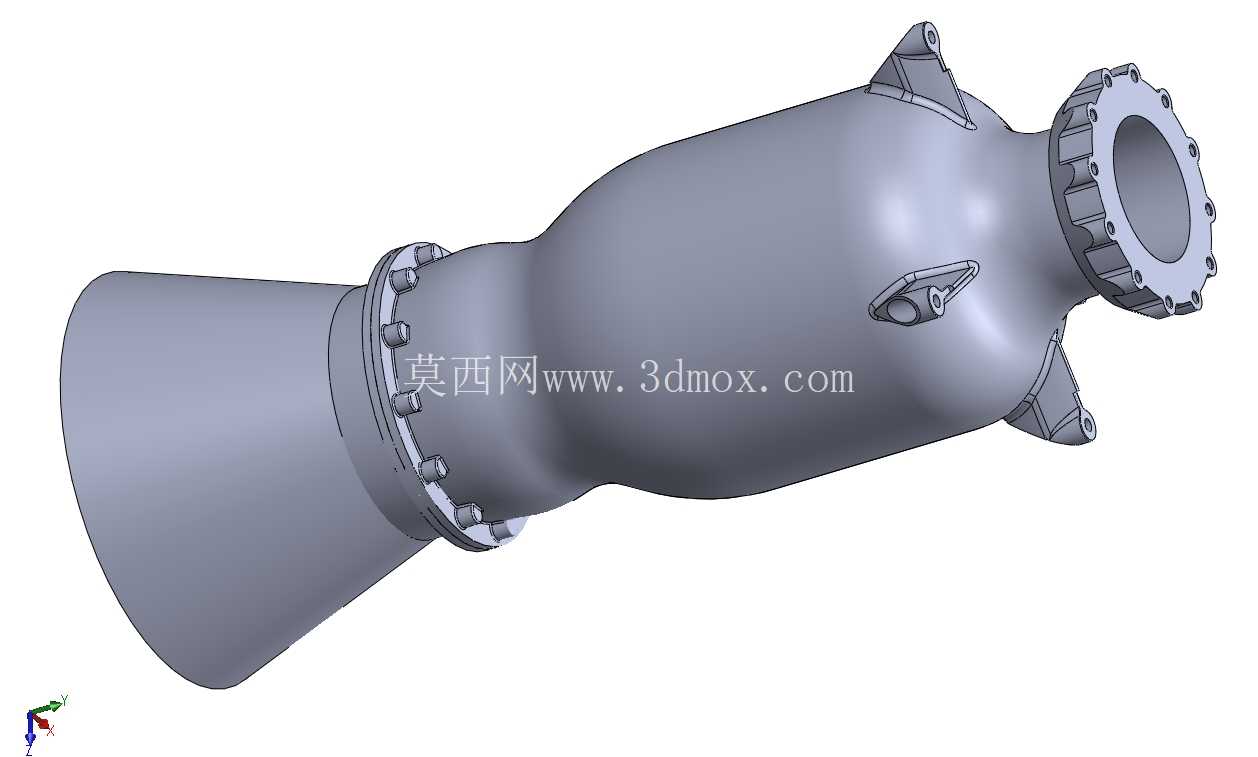

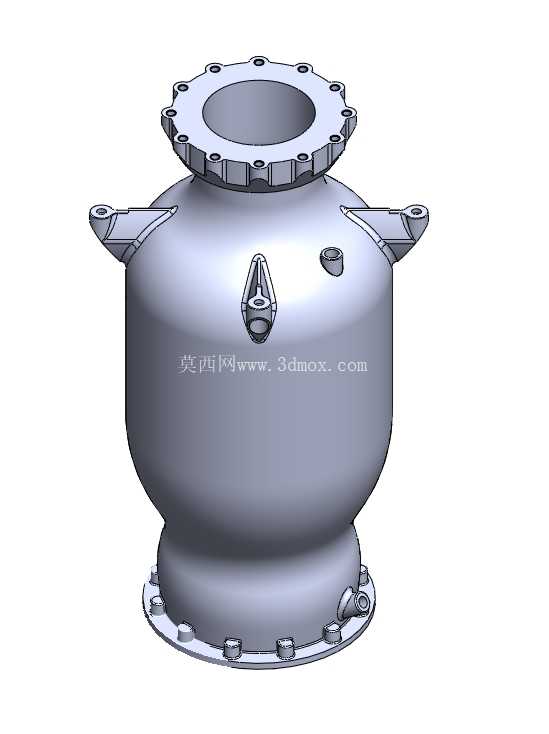

　　这款推进器的结构设计围绕航天器姿控与轨控的实际工况展开，整体采用上下法兰对接的球罐式主体构型，核心承压舱段选用大曲率球形轮廓，从力学角度看，球形结构在承受内部高压推进剂燃烧压力时，壁面应力分布最为均匀，能在同等壁厚条件下实现更高的承压能力，有效降低结构自重，这对于航天运载设备而言，每减少一克结构重量都能带来有效载荷能力的提升。上部法兰采用均布螺栓孔的连接形式，对接面预留了密封结构安装位，可直接与喷注器组件、点火装置模块完成刚性连接，法兰边缘的凸台结构做了倒角过渡处理，避免装配过程中应力集中导致的连接面变形，同时也能在振动工况下分散螺栓的预紧力载荷，防止长期交变载荷下出现螺栓松动或法兰面翘曲的问题。

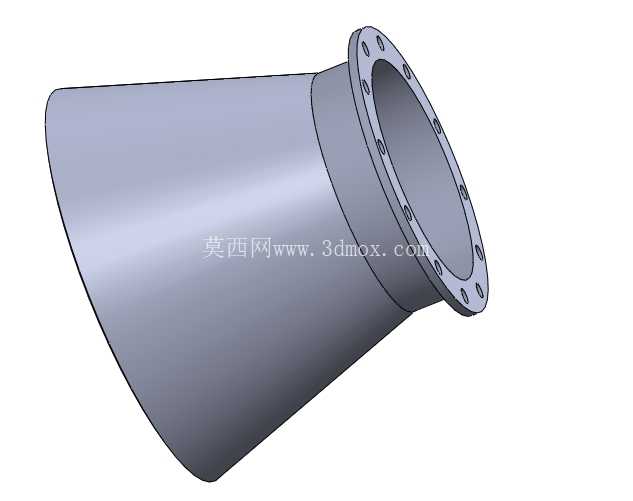

　　下部法兰同样采用周向均布的螺栓连接结构，主要用于对接喷管延伸段或者推力传递架，法兰面上预留的小型凸台接口，可用于安装压力传感器、温度测点等检测元件，方便地面热试车以及在轨工作时实时采集燃烧室内部的工作参数，为推力调节、故障诊断提供数据支撑。主体侧面对称布置的两个吊耳式安装接口，是整个推进器与航天器舱体结构的核心连接点，接口处做了局部加厚处理，内部设计有加强筋结构，能够将推进器工作时产生的推力均匀传递到舱体主承力结构上，避免局部应力过大导致的结构破坏，吊耳上的安装孔采用高精度铰孔设计，可实现与安装支架的无间隙配合，减少发动机工作时的振动传递，保证姿控精度。

　　侧面预留的小型管接头接口，分别用于推进剂供给、高压氦气吹除、泄压管路的连接，接口位置的排布充分考虑了管路走向的合理性，避免相邻管路之间出现干涉，同时也预留了足够的操作空间，方便总装阶段的管路连接与密封检测。从安装边界来看，主体最大外径控制在适配航天器舱段内部安装空间的范围内，上下法兰的螺栓孔分度圆直径、螺栓规格都符合航天通用连接接口标准，可直接替换同推力等级的传统姿控发动机，不需要对舱体安装结构做大规模修改，降低了整器的改造成本。设计过程中充分考虑了热防护的需求，主体外壁预留了隔热层安装的贴合面，可根据实际工作时长需求粘贴不同厚度的高温隔热材料，避免燃烧室的高温传递到相邻的电子设备或者管路组件上，保证周边设备的工作温度处于合理区间。

　　喷注器安装位置的流道设计经过多轮仿真优化，能够实现推进剂的均匀雾化混合，保证燃烧效率的同时，减少燃烧不稳定现象的出现，降低发动机工作时的振动水平。燃烧室的内壁轮廓采用平滑过渡设计，没有明显的截面突变，能够减少燃气流动过程中的压力损失，提升推力的输出效率。整体结构的工艺性设计也做了充分考量，主体承压壳体可采用铸造结合后续机加工的方式成型，法兰面、安装孔等关键位置预留足够的加工余量，能够在保证结构强度的前提下，降低加工难度与制造成本，密封面的粗糙度、形位公差要求都按照航天密封标准设定，可保证在高低温交变、振动冲击等极端工况下的密封可靠性，不会出现推进剂泄漏或者燃气泄漏的问题。
