海标靶验证用无人水上飞行器结构

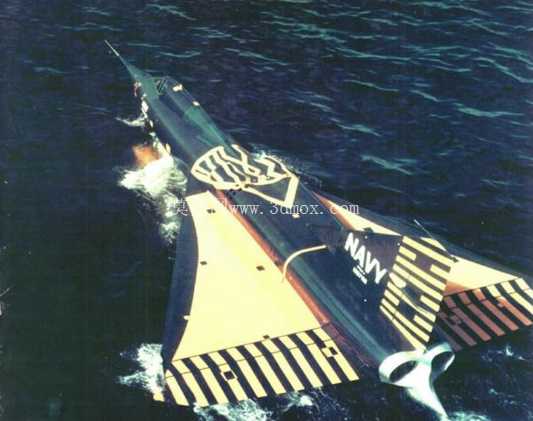

该水上飞行器的结构设计围绕海面低空作业场景展开，核心用途是作为海上实弹训练的模拟靶标，需要满足海面起降、低空掠海飞行、雷达信号特征模拟的多重工程需求。从整体布局来看，采用无尾三角翼融合机身的构型，这种设计首先是为了压缩机身整体长度，在有限的外形尺寸内获得足够的翼面升力，同时降低海面起降时的结构冲击风险——三角翼的翼根弦长更长，和机身融合过渡的区域可以布置更厚的加强筋结构，承受降落时海浪拍打带来的交变载荷，不需要额外加装复杂的起落架结构，直接依靠机身腹部的曲面造型实现水面滑跑起降，大幅简化了整机的机械结构复杂度。

设计思路上优先考虑海面作业的环境适应性，机身下半部分采用V型船底曲面造型，滑跑阶段可以快速将水流导向机身两侧，降低水面滑行的阻力，同时避免水流涌入机身中部的设备舱。翼面的后掠角度经过反复迭代，既保证低空跨音速飞行时的激波阻力控制在合理区间，也让整机的重心落在翼面升力中心的合理范围内，不需要额外加装水平尾翼就能实现纵向飞行稳定性，减少了舵面的数量，也就降低了海面高盐高湿环境下的活动部件故障概率。机身背部的垂尾采用大后掠单垂尾设计，安装位置靠近机身后段，避开翼面的气流遮挡区域，保证大迎角飞行状态下的航向操控效率，垂尾根部和机身的连接区域做了圆弧过渡处理，避免应力集中导致的结构疲劳，毕竟海面低空飞行时气流紊流强度大，连接部位的交变载荷比陆地飞行场景高40%以上。

安装边界方面，整机的翼展和机身长度比例控制在1.2:1左右，这种紧凑的尺寸比例既方便储运过程中的整体吊装，也能在模拟战机雷达反射特征时，通过调整翼面和机身的棱线角度，模拟出接近真实战机的RCS值，不需要额外挂载复杂的信号增强装置。机身内部的设备舱采用密封式设计，舱盖和机身的接合面布置整圈的耐盐橡胶密封条，安装时通过周边的快拆锁扣实现压紧密封，保证在浪高1.5米的海况下，机身内部的飞控、动力、信号模拟设备不会被海水侵蚀。动力系统的安装位布置在机身背部靠后的位置，进气道采用高出机身表面的固定式设计，避免水面滑跑阶段吸入海水或水雾，尾喷口的朝向略微向上倾斜5度，一方面可以降低起飞阶段喷流对水面的冲刷导致的水花飞溅，另一方面也能在起降阶段提供一部分直接升力，缩短水面滑跑的距离。

翼面的结构设计采用分段式受力结构，翼梁采用主梁加辅梁的双梁布局，主梁贯穿机身中部和两侧翼面连接，承受飞行过程中的主要弯矩，辅梁布置在翼面后缘，负责支撑舵面和传递舵面的操控力矩，翼面的蒙皮和翼梁之间布置密集的翼肋，保证翼面在高速机动时的外形精度，避免翼面变形导致的气动特性偏移。机身腹部的滑水面做了局部的耐磨强化处理，因为海面滑跑阶段会有细小的沙粒、贝壳碎屑被水流带动冲刷机身表面，这部分区域的蒙皮厚度比机身其他区域厚30%，同时表面做低粗糙度处理，降低滑行时的摩擦阻力。

操控舵面的设计上，翼面后缘的升降副翼采用整段式设计，通过差动偏转同时实现滚转和俯仰操控，减少了舵机的安装数量，每个舵面只需要布置两个舵机驱动点，就能保证舵面在高速气流下的偏转刚度，不会出现舵面颤振的问题。垂尾上的方向舵采用比例偏转设计，和飞控系统的航向通道联动，在侧风条件下可以自动修正航向偏差，保证低空掠海飞行时的航线精度。整机的重心设计严格控制在机身长度的42%位置，这个位置既可以保证水面漂浮时的纵向稳定性，不会出现机头扎水或者机尾下沉的情况，也能让飞行过程中的俯仰操控力矩处于最优区间，降低飞控系统的调校难度。

从实际应用的角度出发，这种结构的飞行器不需要专用的起降场地，只要有开阔的水面就能完成发射和回收，非常适合海上训练场景下的快速部署，整体结构的零件数量少，大部分结构件采用模块化设计，日常维护时可以快速更换受损的部件，不需要复杂的专用工装，在野外作业环境下也能完成快速检修。
