红白格纹固定翼航模竞赛用飞行器结构

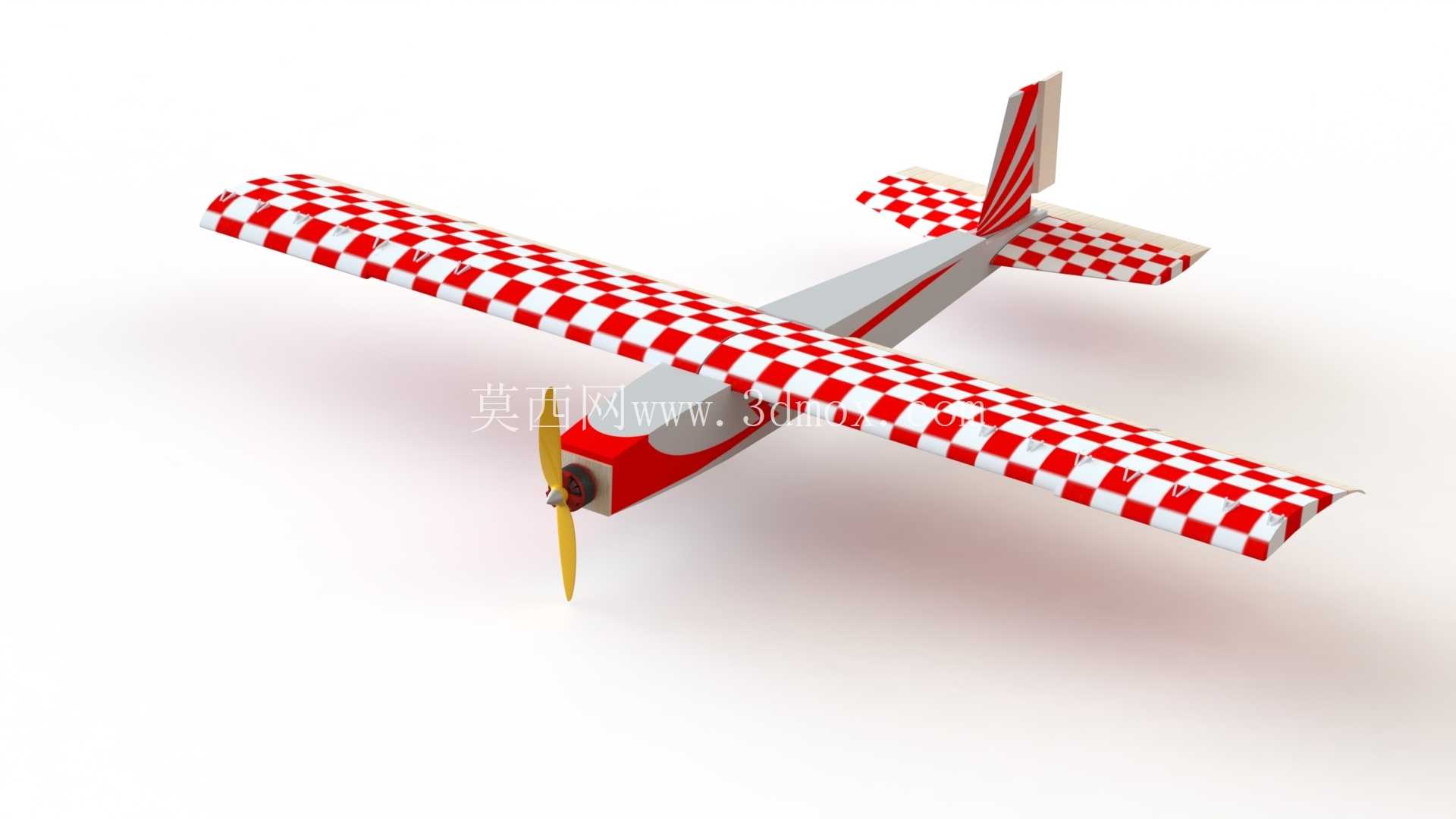

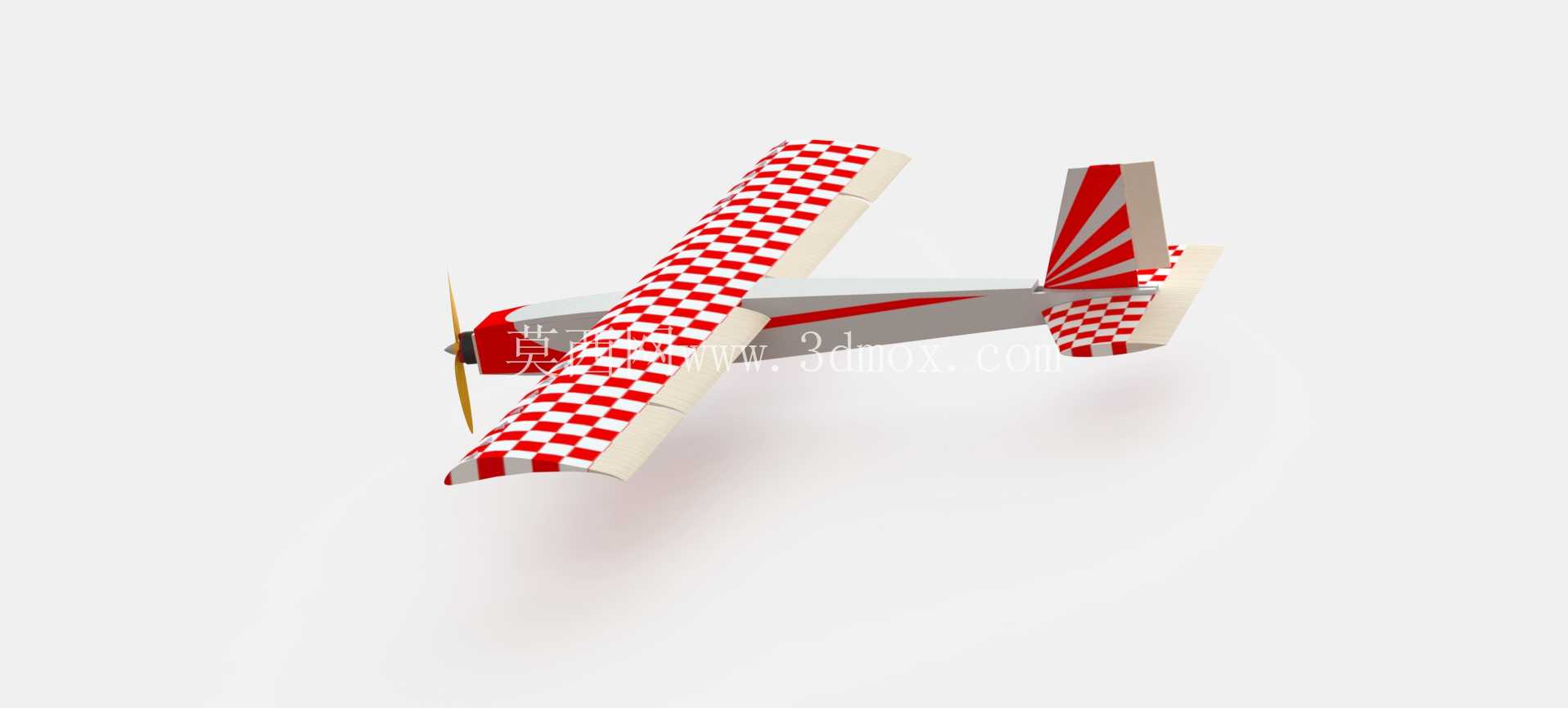

　　该固定翼航模结构针对航空设计竞赛的低速飞行需求开发，核心应用场景覆盖院校航空设计赛事的载重飞行、定点着陆等竞赛科目，也可作为航模爱好者改装练习的基础载体，适配户外开阔场地的遥控飞行作业。整机采用上单翼布局设计，机翼选用平直翼型，这种翼型在低速飞行状态下能提供充足的升力系数，失速速度更低，对于竞赛场景中需要完成的短距起飞、低速通场动作适配性更强，机翼表面的红白格纹涂装并非单纯装饰，实际飞行中可帮助操控者快速判断机翼姿态，尤其是在侧风飞行、滚转调整时，格纹的视觉辨识度远高于纯色涂装，能降低操控误判概率。

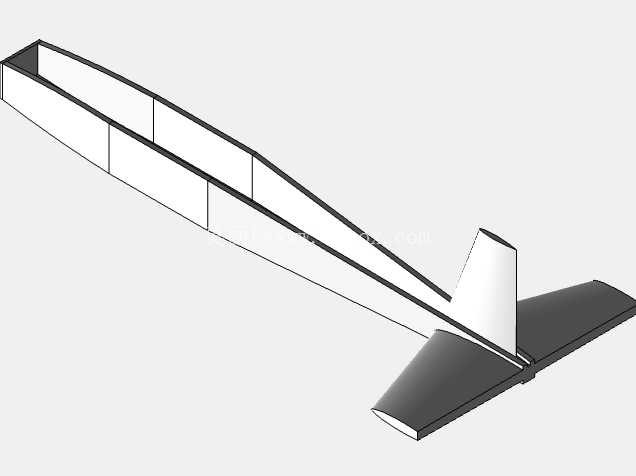

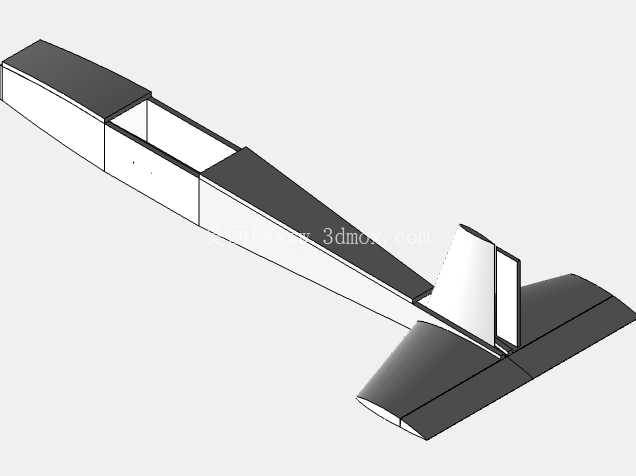

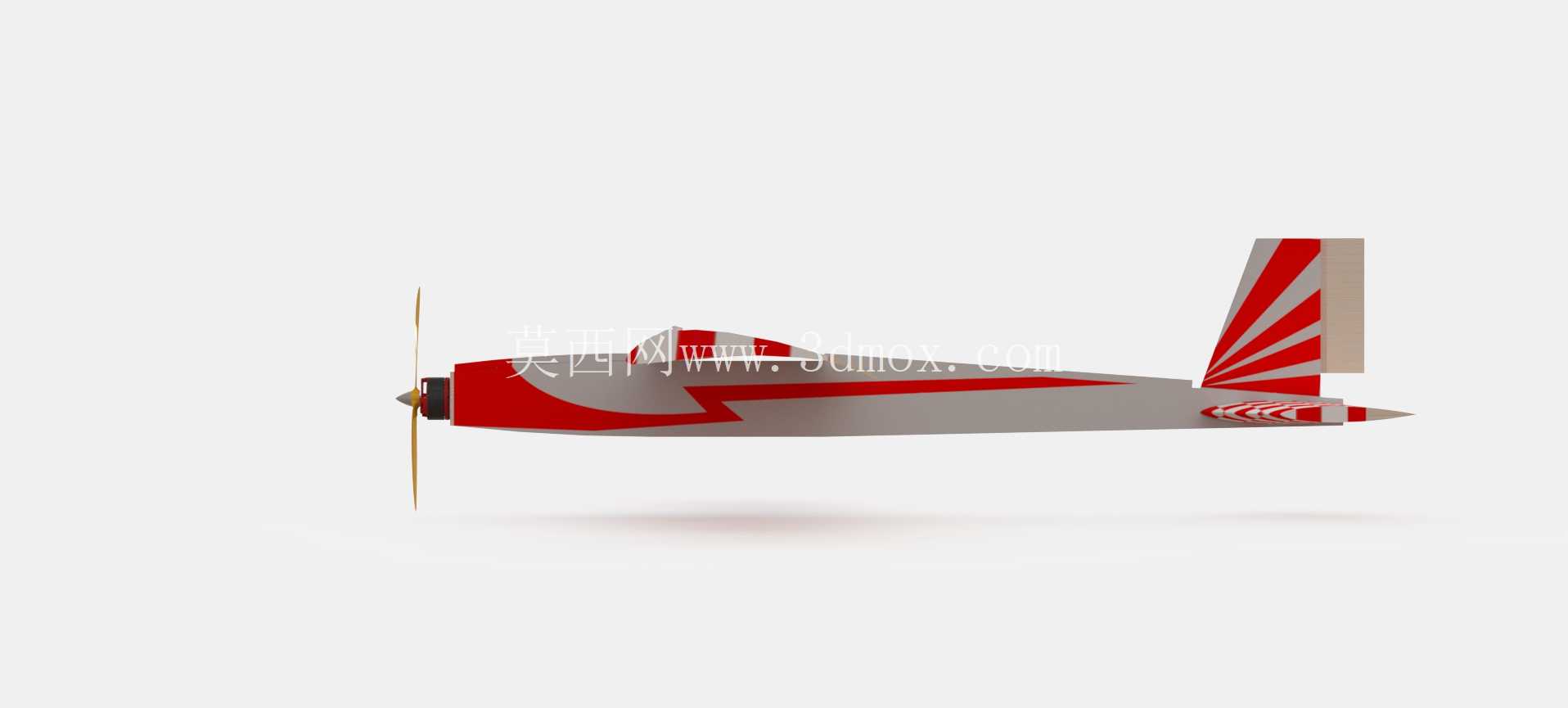

　　机身主体采用轻量化的箱型结构设计，前部预留动力安装舱位，可适配常规的有刷或无刷动力组，螺旋桨采用前置拉进式布局，这种布局的动力输出直接作用于机身中轴线，飞行时的扭矩补偿更易调整，不需要额外设计复杂的拉力线偏移结构，对于竞赛类需要快速调试、适配不同场地风况的使用场景来说，能大幅缩短赛前调试周期。尾翼组采用常规的平尾加垂尾布局，垂尾与平尾的舵面预留了标准的舵机安装位，舵面偏转角度经过前期飞行验证，平尾舵面上下偏转角度控制在正负25度区间，垂尾舵面左右偏转角度控制在正负30度区间，既能够满足常规飞行的姿态调整需求，也能避免舵面偏转过大带来的气流分离失速问题。从安装边界来看，机翼与机身的连接采用插接式结构，插接位的定位凸台设计在机身中部的承力框位置，不需要额外的紧固件即可完成快速拆装，拆装后机翼的安装角误差可控制在0.5度以内，能保证多次拆装后的飞行一致性；机身前部的动力舱内径预留了适配22系列、28系列外转子电机的安装空间，电机安装座采用可调式设计，可根据实际配平需求微调拉力线的上下、左右偏移量，适配不同重量的电池组带来的重心变化。起落架部分采用前置单轮加尾部支撑的布局，前置起落架安装在机身前部承力框位置，采用弹性钢丝作为缓冲结构，能够吸收着陆时的冲击载荷，避免硬着陆时冲击力传递到机身结构导致承力框开裂，尾部支撑采用轻质塑料滑撬，在草地、铺装跑道等不同起降场地都能获得足够的滑行稳定性，不会出现起降时的侧翻问题。整机的重心设计区间位于机翼弦长的30%到33%位置，这个重心区间属于静稳定设计范围，对于操控者的操作容错率更高，即使出现短时间的操作失误，飞行器也能自主恢复平稳飞行状态，适配竞赛场景中高压下的操控需求。

　　机翼的翼肋采用等间距布置，翼肋间距控制在80毫米，既能够保证机翼的结构强度，在做3G以内的机动动作时不会出现机翼形变过大的问题，也能尽可能降低结构重量，提升整机的推重比。机身内部的设备舱预留了接收机、电调、电池的安装位，电池安装位设计在重心位置附近，可通过调整电池的前后位置来微调整机重心，不需要额外增加配重块，进一步降低无效重量。舵面的传动采用常规的拉杆连接结构，拉杆走线沿机身内部的承力梁布置，避免飞行过程中拉杆晃动带来的舵面抖动问题，所有的走线位都预留了固定点，可通过扎带完成线路固定，防止飞行中线路移位干扰舵机动作。

　　从实际使用的角度来看，该结构的零部件拆分充分考虑了加工便捷性，机身的隔框、机翼的翼肋都可采用轻质轻木切割或者3D打印制作，不需要复杂的模具即可完成整机制作，对于参赛队伍来说，能够缩短加工周期，快速完成原型机的制作与试飞调试；各部件的连接位都设计了定位结构，装配时不需要复杂的工装即可保证装配精度，即使是没有丰富制作经验的爱好者，也能按照结构完成整机装配，获得稳定的飞行性能。针对竞赛中可能出现的碰撞损坏问题，机翼的翼尖、机头位置都设计为易更换的结构，出现碰撞损坏时不需要更换整个机翼或者机身，只需要更换损坏的局部部件即可，降低赛事中的维修成本与维修时间，能够在赛事间隙快速完成修复，不影响后续科目参赛。
