轴流压气机扭转型翼型转子叶片结构

轴流压气机转子叶片是透平机械中直接完成能量传递的核心零件，常见于工业压缩机组、航空发动机低压级、燃气轮机、通风增压设备以及大型流体机械试验台。叶片在高速旋转状态下，把机械能传递给流经叶道的气体，使气流沿轴向获得压力升高和速度变化；单排转子叶片并不是孤立工作，它需要与前后静子、机匣、轮盘和密封结构共同组成稳定流道。实际选型时，叶根的安装方式、叶尖与机匣的间隙、叶片沿展向的扭角分布以及翼型厚度变化，都会影响整机效率、喘振裕度和运行噪声。

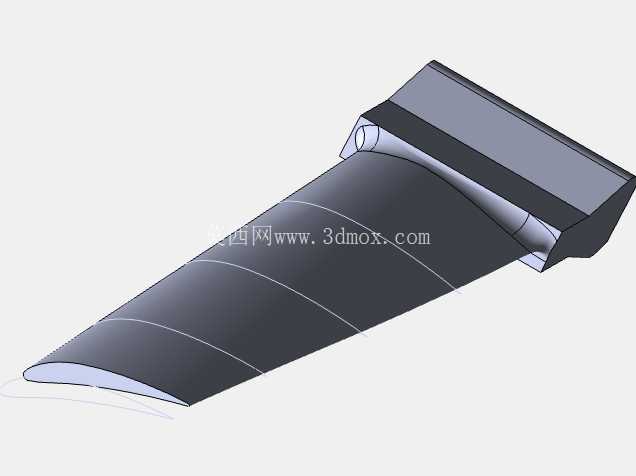

该叶片结构采用基于翼型坐标的成型思路，先在根部、中部和尖部等不同展向位置建立截面，再按气动设计要求对各截面弦长、安装角、最大厚度位置和型线弯度进行放样。根部区域靠近轮盘，离心载荷大、流道半径小，通常需要更厚的翼型和更强的承载过渡；尖部区域线速度高、叶尖泄漏影响明显，型线相对更薄，扭角也随半径变化而调整。这样处理后，叶片表面不再是简单拉伸曲面，而是沿跨度连续扭转的空间曲面，能够更接近真实压气机叶栅中气流沿半径方向的速度三角形差异。

从功能上看，叶片的压力面和吸力面承担不同作用。压力面推动气流并建立压升，吸力面则引导气流平顺加速、降低分离风险。翼型前缘需要保持适当圆弧或光顺过渡，避免来流攻角变化时产生局部强激波或边界层分离；后缘则影响尾迹宽度和下游静子入口流场，过于钝厚会增加混合损失，过于尖薄又会削弱制造和运行可靠性。模型在截面放样时保留了这些气动特征，使叶身曲面能够用于流道检查、装配干涉分析以及后续铸造或数控加工工艺讨论。

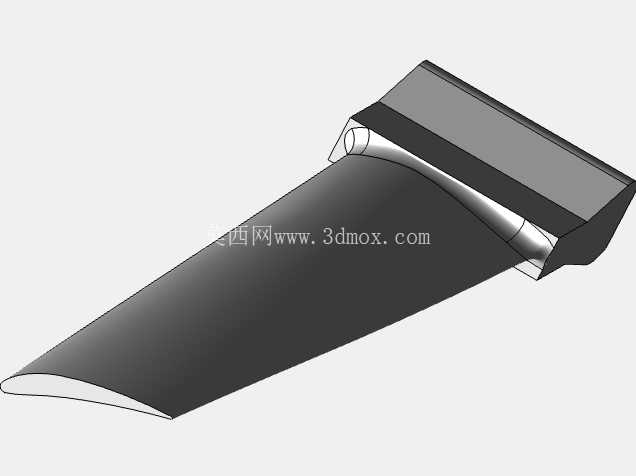

叶根与平台区域是结构设计的重点。转子叶片运行时承受离心拉力、气动力弯矩、振动交变应力和温度场影响，因此叶根到叶身的过渡不能出现突兀折角。图示叶片下端带有与轮盘配合的安装结构和封气平台，平台侧面形成环形流道边界，可减少气体从叶根区域窜流。实际工程中，叶根可根据机组形式采用榫齿、燕尾、销钉或整体盘铣结构；无论采用哪种形式，安装面的接触刚度、定位面公差和锁紧方式都决定叶片在高速旋转下是否会发生微动磨损或共振。

外形尺寸与安装边界需要围绕轮盘级数和机匣流道确定。叶片展高决定压缩级的通流面积，弦长影响叶栅稠度和叶片数量，扭角范围则与流量系数、压比和转速相关。布置时，叶尖外径应与机匣内壁保持均匀径向间隙，间隙过小会在热膨胀或振动时碰磨，过大则增加叶尖泄漏损失。叶根平台之间需要在圆周方向拼合成连续端面，相邻叶片的平台侧边、锁紧片和轮盘槽口都应留有合理装配余量。对于铸造方案，还需在叶身薄壁区、叶根厚壁区和平台交接处考虑壁厚均匀性，防止凝固收缩导致缩松或变形。

建模过程中，翼型坐标导入后不宜直接连线成面，应先检查各截面的弦向基准、扭转中心和积叠轴是否一致。若每个截面围绕不同中心旋转，放样后会出现叶身错位、前缘波浪或曲面褶皱。较稳妥的方式是统一以叶根安装基准或气动积叠轴为参照，将根部、中部、尖部截面按半径位置排列，再通过受控放样生成主体曲面；对前缘、后缘和叶根过渡区进行曲率检查，必要时增加辅助截面约束局部形状。这样得到的叶片既能体现扭转型叶的气动特征，也能为后续实体加厚、拔模、余量添加和模具分模提供稳定几何基础。

在整机应用中，这类叶片还需关注固有频率与激振源的避开。转子每转经过静子叶片、支板或进气畸变区域时，会产生周期性气动激振，如果叶片一阶弯曲、一阶扭转或复合振型与激振频率接近，就可能引发高周疲劳。结构评估时通常结合叶根约束、材料密度、转速温度和阻尼条件进行模态分析；三维模型则需要准确表达叶身厚度分布、平台质量和叶根接触边界，因为这些细节会直接影响刚度和频率结果。

制造与检验角度看，翼型叶片对表面光顺度和尺寸一致性要求较高。铸造毛坯需要控制叶身变形、晶粒组织和表面缺陷，精加工时通常以叶根定位面为基准，对型面、叶尖和平台进行数控铣削或磨削。检测时可沿若干展高截面采集实际型线，与理论翼型比较弦长、扭角、最大厚度和前后缘半径。该三维结构把气动翼型、扭转叶身、安装平台和叶根边界集中表达出来，适合用于压气机级结构方案沟通、叶片造型练习、铸造工艺分析以及转子装配关系校核。
