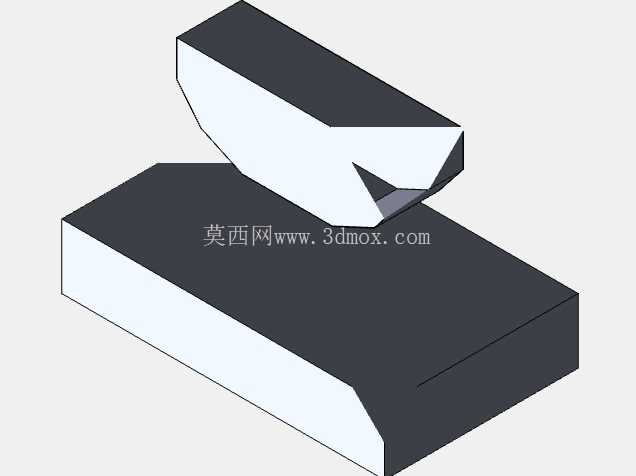

航空燃油箱跌落测试分析专用结构

在民用航空器适航验证环节，燃油箱的抗冲击性能是核心验证项之一，对应CCAR-25部中关于燃油系统坠撞安全的明确要求，本次涉及的燃油箱结构，正是服务于地面跌落测试分析的专用试验件，完全匹配机身翼下油箱的安装接口与载荷传递路径。从实际应用场景来看，这类试验件不会直接装机使用，而是安装在跌落试验台的专用工装上，按照适航要求设定不同的跌落姿态、撞击角度与初始速度，采集撞击过程中箱体的变形量、密封面泄漏情况、应力集中区域的应变数据，为装机版本的油箱结构优化提供实测依据，避免装机后出现坠撞工况下的燃油泄漏风险，从根源上降低航空事故中的火情隐患。

从功能特性上看，该结构完全复刻了装机燃油箱的腔体分隔设计，内部设置的防浪板结构与真实油箱保持一致，不仅模拟了燃油在腔体内的晃动阻尼特性，也还原了撞击过程中内部结构对箱体壁板的支撑作用，保证测试数据能够直接映射真实装机状态的响应。箱体外部的安装吊耳、密封法兰、管路接口的位置度公差与装机件完全一致，试验时可以直接沿用真实的安装固定方式，不需要额外设计过渡转接工装，减少了工装带来的测试误差。箱体壁板的厚度变化、加强筋的排布方式也和量产件保持统一，尤其是箱体底部易受撞击的区域，做了局部增厚和圆弧过渡处理，避免撞击时出现应力集中导致的焊缝开裂。

设计思路上，整个结构优先保证测试工况下的力学响应一致性，没有做多余的轻量化处理，因为跌落测试属于破坏性试验，试验件不需要满足飞行阶段的重量要求，反而要保证材料的力学性能、焊接工艺和量产件完全同源，避免因材料批次差异、焊接参数不同导致测试结果失真。在建模阶段，就提前考虑了测试传感器的安装位置，在箱体的应力集中区域预留了应变片粘贴的平面，在腔体内部预留了压力传感器的安装接口，不需要后期在试验件上二次加工破坏原有结构。同时建模时还原了箱体表面的防腐涂层厚度，因为涂层虽然不承担主要结构载荷，但会对撞击瞬间的应力传递有细微影响，在高精度仿真对标时这部分细节不能忽略。

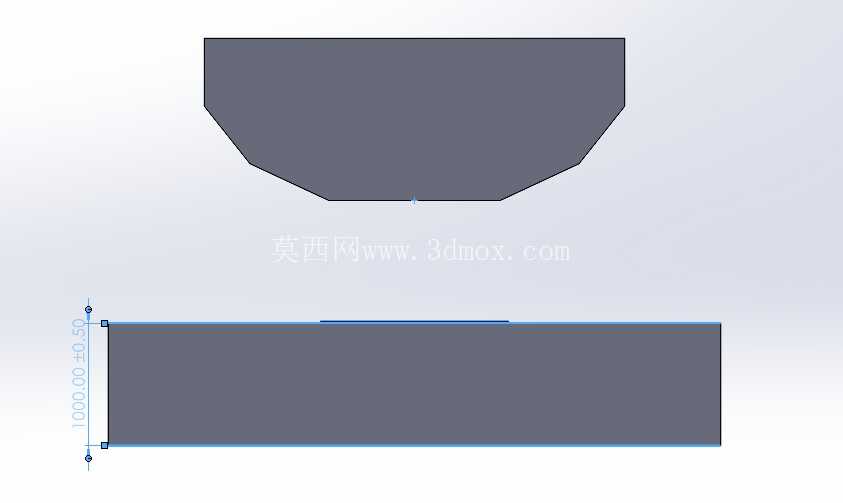

外形尺寸与安装边界方面，该试验件完全对应窄体客机翼下中央油箱的分段尺寸，整体轮廓的长宽高匹配试验台的安装框架尺寸，安装吊耳的孔位间距、孔径公差完全符合装机接口要求，安装时可以直接和试验台的模拟机翼接头对接，安装完成后箱体底部到撞击面的初始高度可以按照测试要求在0到15米范围内调整，不会和试验台的导向立柱、防护网产生运动干涉。箱体上的燃油加注口、放油口、通气口的位置都避开了撞击接触区域，避免测试过程中接口先接触地面导致的密封失效误判。箱体外部的标识区域也和量产件保持一致，方便测试过程中记录不同方位的变形情况。

在实际测试流程中，这类试验件需要配合高速摄像、应变采集系统、燃油泄漏检测装置共同使用，三维模型在测试前就可以导入仿真软件做前置的跌落仿真计算，提前预判高风险区域，和实测数据做对标修正，不断优化仿真模型的精度，后续的改型设计就可以先通过仿真筛选方案，减少物理试验的次数，降低验证成本。建模过程中对焊缝的处理也完全按照实际焊接工艺来，区分了连续焊、间断焊的不同区域，因为焊缝位置往往是撞击过程中的失效起始点，模型中还原焊缝的几何尺寸和材料属性，才能让仿真结果更贴近实际测试情况。另外，箱体内部的防浪板安装位置、连接方式也和真实油箱一致，防浪板上的通油孔大小、排布都做了还原，保证燃油晃动的频率、阻尼特性和真实状态一致，因为跌落过程中燃油的晃动冲击会对箱体壁板产生额外的动载荷，这部分载荷如果忽略的话，测试和仿真结果都会出现明显偏差。
