离心压缩机叶轮结构设计方案

在透平机械的核心做功部件设计中，离心压缩机叶轮的结构合理性直接决定整台机组的压比、效率与运行稳定性，这类部件广泛应用于航空发动机增压级、工业流程空分设备、车用涡轮增压器、大型化工气体输送管网等场景，承担着将原动机输入的机械能转化为气体压力能的核心作用，是所有离心式压缩设备中唯一对气流做功的转动零件。

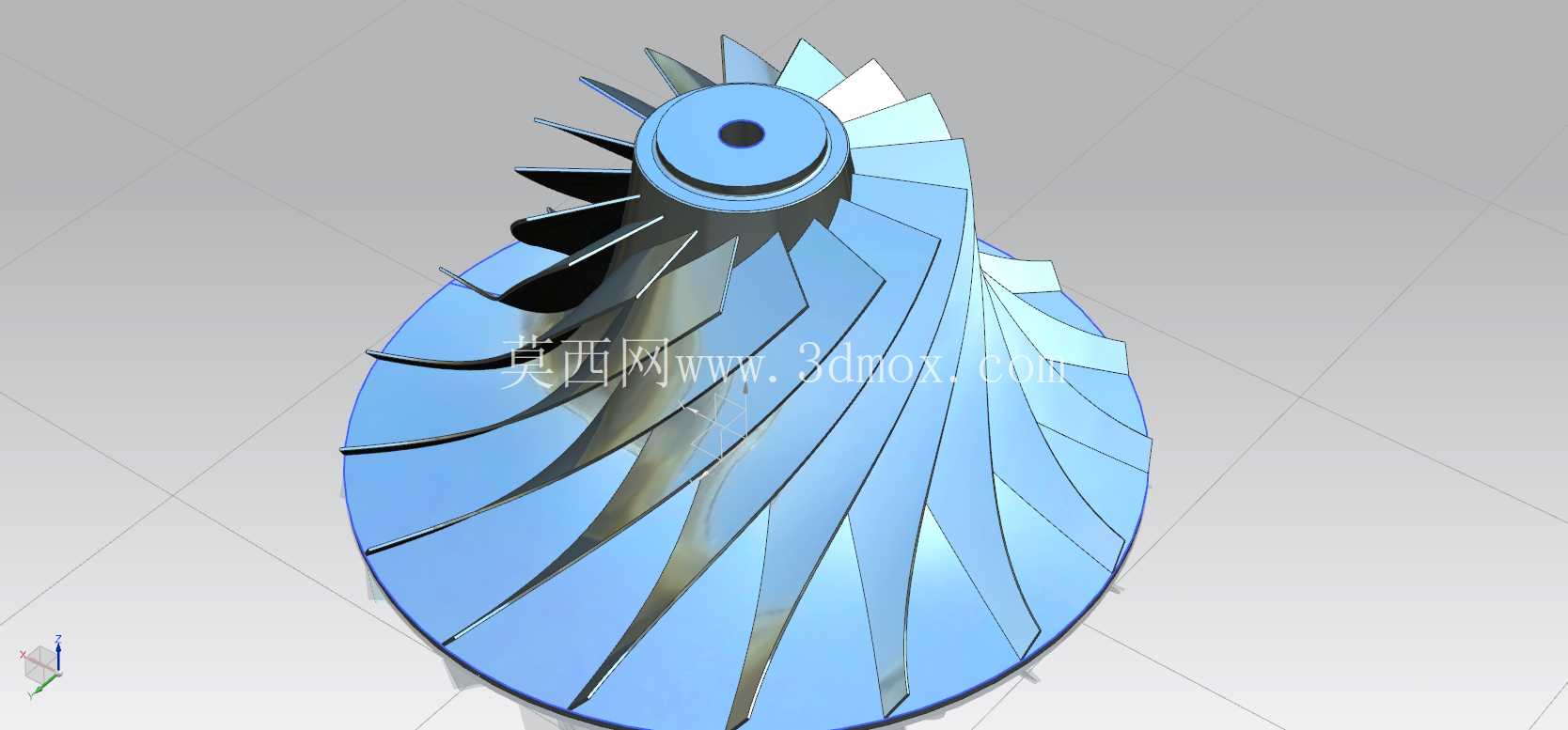

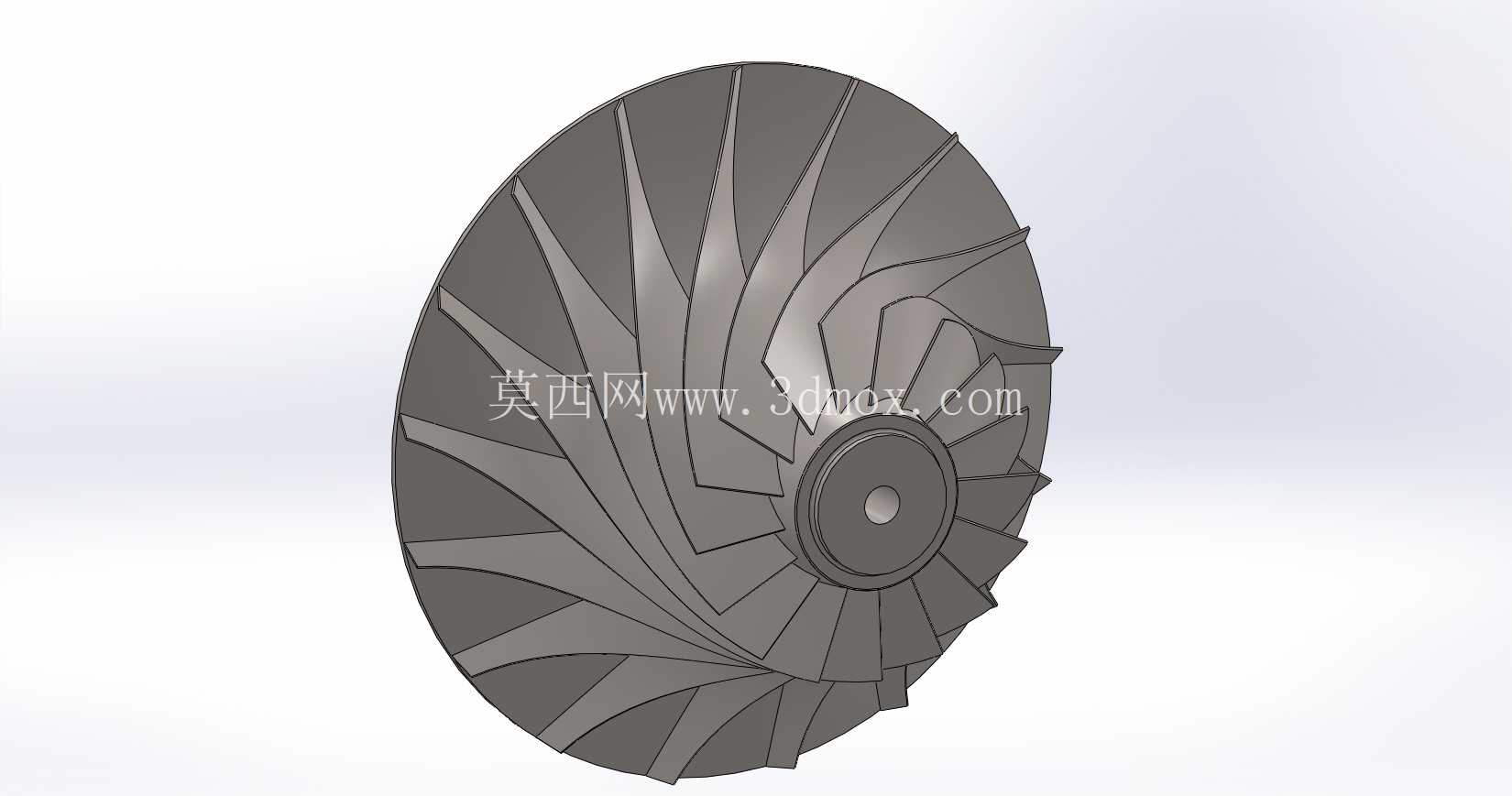

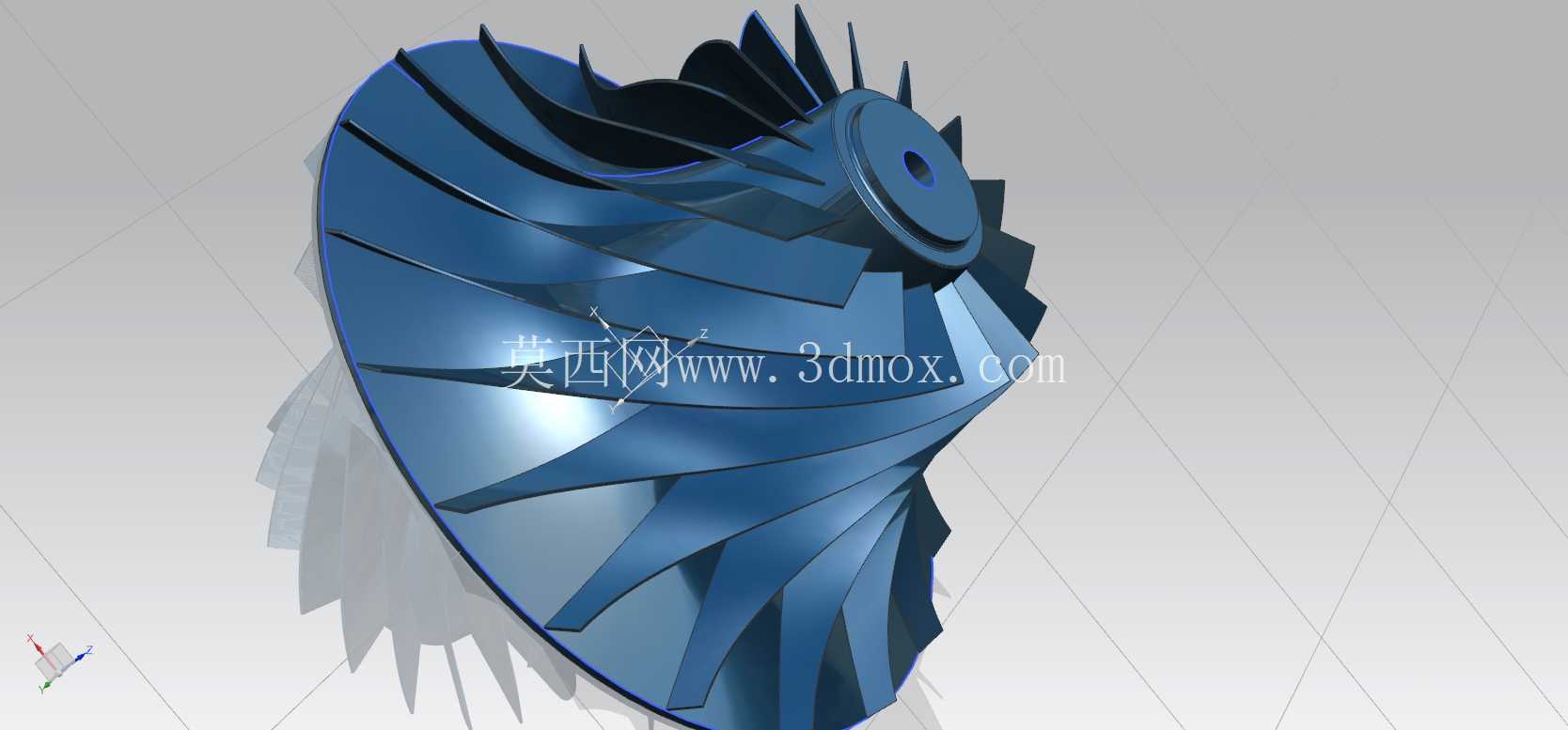

本次设计的叶轮采用半开式径向扭曲叶片结构，建模阶段完全围绕叶片气动型面与轮毂基体的匹配关系展开，没有额外集成蜗壳、扩压器等周边静子部件，核心目的是为气动性能仿真、结构强度校核、铸造工艺验证提供独立的分析载体。从实际工程应用的角度出发，这类简化结构的叶轮模型非常适合用于教学演示、初始方案迭代以及基础流动机理研究，使用者可以直接在该模型基础上调整叶片安装角、叶型厚度分布、轮盖侧间隙等参数，快速验证不同设计方案的气动性能差异，不需要花费大量时间处理周边部件的几何干涉问题。

设计思路上，首先围绕给定的流量与压比参数确定叶轮的进出口直径比，叶片进口边采用后掠式设计，能够有效降低气流进入叶道时的冲击损失，避免大流量工况下过早出现旋转失速；叶片型面采用自由涡流面叠加成型，沿叶高方向的扭曲角度严格匹配不同半径处的气流预旋角度，保证气流在整个叶道内的流动均匀性，减少叶道内的二次流损失。轮毂部分采用等强度轮盘设计，从进口侧到出口侧的厚度按照离心应力分布规律渐变，既能够满足高转速下的结构强度要求，避免轮盘在离心力作用下出现过大的径向变形，又能尽可能降低叶轮自身的转动惯量，减少原动机的启动负载。

从安装边界来看，叶轮中心设置有标准的轴孔与键槽结构，轴孔直径按照通用离心压缩机的主轴尺寸系列设计，能够直接匹配对应规格的转矩传递接口，出口侧的轮盘端面预留有平衡校正工艺面，方便完成动平衡试验时的去重调整；叶轮的轴向安装尺寸严格控制在常规悬臂式支承的允许跨距范围内，不需要额外调整轴承座的安装位置即可直接替换同规格的现有叶轮产品。叶片的叶顶间隙按照半开式叶轮的常规设计值预留，既能够避免高转速下叶片与机匣发生碰磨，又能将叶顶间隙泄漏损失控制在合理范围内。

在实际工程应用中，这类叶轮的工作转速通常在每分钟数千转到数万转不等，因此建模过程中所有的几何过渡位置都采用了大圆角平滑处理，尤其是叶片与轮毂的连接位置，没有出现尖锐的直角结构，能够有效降低应力集中系数，避免高转速下在连接位置出现疲劳裂纹。叶片的厚度从进口到出口采用渐变设计，进口边厚度较薄，能够减少气流进口的堵塞损失，出口边厚度适当增加，提升叶片自身的结构刚度，避免在气流激振力作用下出现叶片共振。

对于三维建模从业者而言，该模型的建模逻辑完全贴合工程实际，没有采用非工程化的曲面拼接方式，所有的型面都可以直接导入CAE软件进行网格划分，既可以开展单通道的定常流动仿真，分析不同工况下的压比、效率与喘振边界，也可以开展全叶轮的结构有限元分析，校核离心力、气动力共同作用下的应力分布与变形量，还可以直接用于铸造工艺的模具设计，通过调整拔模斜度、加工余量等参数直接生成铸造用工艺模型。对于设备选型人员来说，该模型的接口尺寸与性能参数覆盖了中小流量离心压缩机的常用规格，可以直接作为初步选型阶段的结构参考，评估叶轮在整机中的布置空间与安装匹配性。
