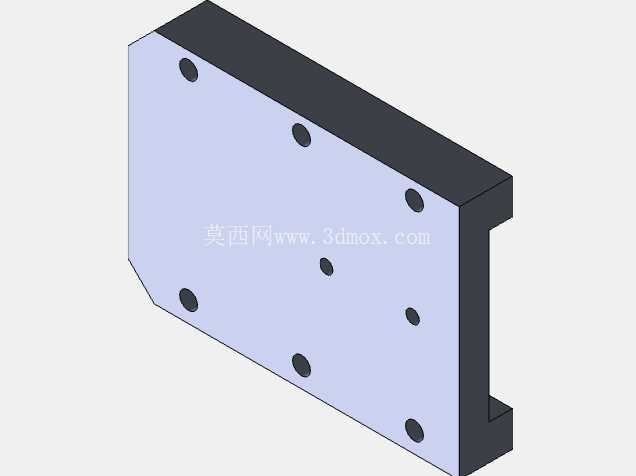

这款夹持臂的结构设计核心围绕压铸工位的高温取件需求展开,区别于常规的气动平夹,其采用连杆增力结构,在同等驱动缸径下能输出更大的夹持力,适配铸造场景下带拔模斜度的铸件取放,不会因为铸件表面粘砂、余温导致夹持打滑。从安装边界来看,底部的法兰安装盘采用标准六孔定位,孔位分布适配主流的六轴机器人末端法兰以及桁架机械手的滑台输出端,安装面的沉孔深度做了限位设计,能避免安装螺栓过长干涉内部驱动组件的运动行程。
在功能特性上,夹指的开合行程做了分段限位,两个夹指的同步性通过中部的双联齿轮啮合保证,不会出现单指偏斜导致的工件夹偏问题,夹指根部的铰接点采用镶套设计,长期往复运动磨损后只需更换耐磨套,无需更换整个夹指基座,降低产线维护成本。夹指的夹持面做了V型槽与平面的复合设计,既能夹持圆柱形的浇道余料,也能平稳夹持方形的铸件本体,适配压铸工序中取件、转序、切边工位的多场景使用需求,无需频繁更换夹指就能完成不同工序的作业。

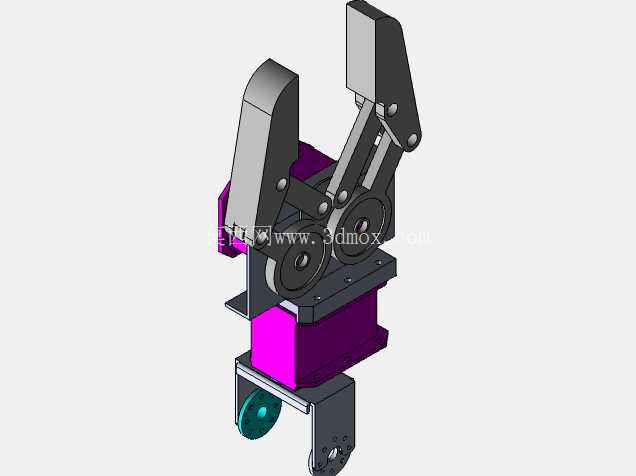

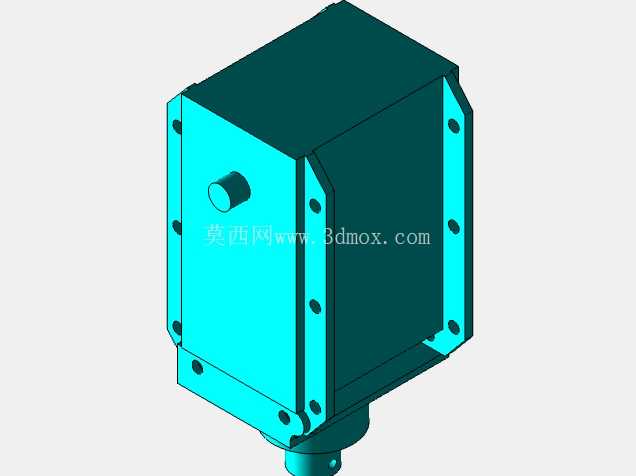

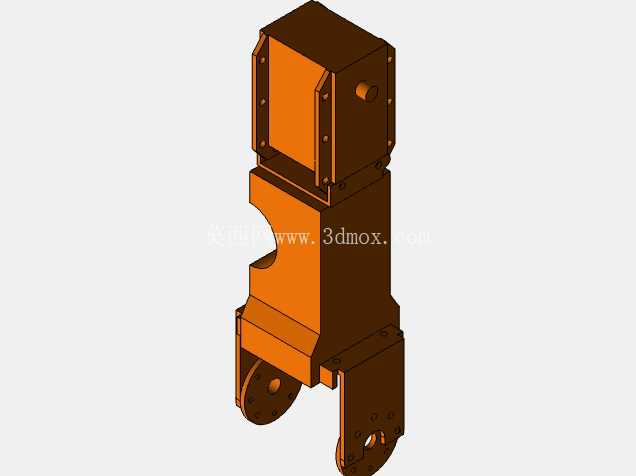

设计思路上,整体结构没有采用复杂的外置管路布局,驱动组件的气路或油路接口全部集成在基座的侧端面,走线走管不会随夹指开合产生拖拽,避免高温工位下管路被铸件余温烤损的风险。基座中部的紫色护罩部分做了斜面导屑设计,压铸过程中飞溅的铝屑、脱模剂残留会顺着斜面滑落,不会堆积在铰接缝隙处造成卡滞,护罩的安装采用快拆螺丝,日常清理维护时无需拆解整个臂体就能完成内部积屑的清理。
从实际应用场景出发,这款夹持臂除了压铸取件,也能适配机加工工位的工件上下料,夹指的安装孔位预留了扩展接口,可以根据工件外形更换定制的夹指垫块,不需要改动主体连杆结构就能适配不同尺寸的工件夹持。整体的运动行程做了硬限位设计,夹指开合到极限位置时会有橡胶缓冲块承接冲击力,不会因为驱动端过行程造成连杆铰接点的冲击变形,延长整体结构的使用寿命。

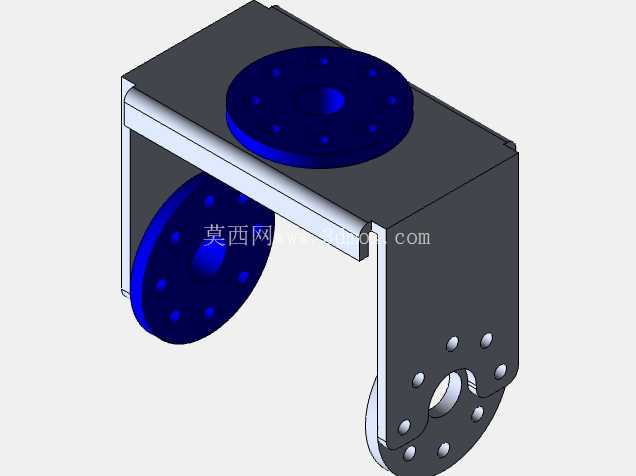

尺寸设计上,整体的横向宽度控制在窄幅区间,能深入压铸模具的型腔缝隙中取件,不会和模具的导柱、抽芯机构产生干涉,竖直方向的高度做了紧凑化处理,安装在机器人末端时不会过多占用机器人的有效负载余量,整体的重心落在安装法兰的中心轴线上,高速运动时不会产生额外的偏载力矩,降低机器人关节的负载损耗。铰接位置的销轴都做了防转设计,长期往复运动不会出现销轴转动导致的磨损不均问题,润滑注油孔全部设置在易操作的侧端面,日常保养时不需要将臂体从设备上拆下就能完成注油维护。
在结构强度校核层面,连杆的受力截面做了加厚处理,夹持最大额定负载时的连杆变形量控制在微米级,不会因为夹持变形导致工件脱落,夹指根部的齿轮啮合间隙做了可调设计,长期使用出现磨损后可以通过调整偏心衬套消除间隙,保证夹指的夹持精度不会因为磨损出现明显下降。驱动端的连接位置采用浮动接头设计,能抵消驱动元件安装时的同轴度误差,避免驱动杆受径向力导致的密封件磨损漏气漏油问题。
