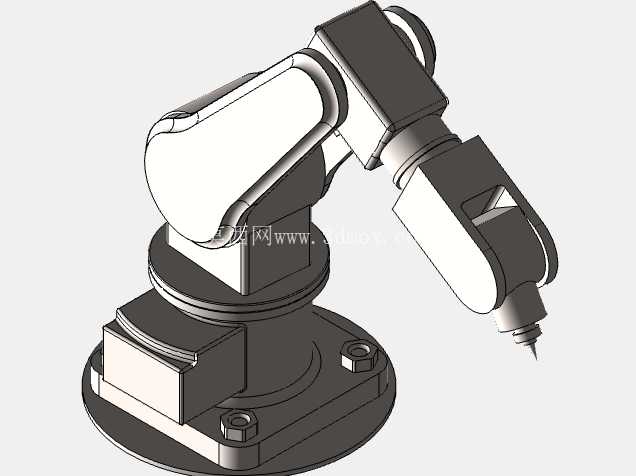

在精密装配、轻量加工这类对工位占地、动作精度要求双高的场景里,大负载长臂展的工业机器人往往会出现空间冗余、动作惯量过大的问题,这款紧凑结构的机械臂正是瞄准这类细分需求做的结构优化。从安装边界来看,底座采用圆形法兰式安装设计,四个均布的内六角安装孔位可以直接固定在标准铝型材工作台、专用工装台面上,底座整体直径控制在小尺寸工位适配范围内,安装后底座突出安装面的高度较低,不会占用过多垂直方向的操作空间,哪怕是在桌面级的CNC加工工位、3D打印配套上下料工位、激光切割辅助上下料区域,都能直接嵌入现有工位布局,不需要额外对原有工位做大规模改造。
关节布局上采用了多自由度串联结构,从底座回转关节开始,依次设置大臂俯仰关节、小臂回转俯仰关节、末端执行器回转关节,每个关节的连接部位都做了圆弧过渡的结构加强,既避免了直角结构带来的应力集中问题,也能在关节运动到极限角度时,不会出现壳体干涉的情况。关节内部的安装空间预留了伺服电机或者步进电机的安装位,两种驱动源都可以适配,用户可以根据自身的控制精度需求、成本预算灵活选择驱动方案:如果是用于精密装配、点胶这类对重复定位精度要求高的场景,可以选配伺服电机搭配高精度减速器,实现亚毫米级的定位控制;如果是用于教学演示、原型验证这类对成本敏感、负载要求不高的场景,直接选配步进电机就能满足基础的动作需求。
末端执行器采用了标准的安装接口,可以快速更换夹爪、点胶头、激光头、铣削主轴这类不同的作业端头,不需要对臂体结构做额外改造,就能适配不同的作业任务。臂体的外壳结构采用了轻量化的设计思路,在保证结构刚性的前提下,尽可能削减了非受力部位的材料厚度,降低运动过程中的惯量,提升动作响应速度,哪怕是高速往复运动的工况下,臂体的抖动幅度也能控制在作业允许的范围内。
从实际应用场景来看,这款机械臂可以直接嵌入小型自动化生产线的工位,完成零件的上下料、转运、精密装配动作;在原型设计工作室里,它可以搭配3D打印机完成零件的自动取件、换平台操作,也可以搭配小型雕刻机完成工件的换面加工;在职业教育的实训课堂上,这款结构的机械臂可以作为机器人结构教学、运动控制编程的实操载体,学员可以直接通过拆解、组装、编程调试,掌握串联工业机器人的核心结构原理与控制逻辑。
设计过程中特意对每个关节的运动行程做了优化,大臂的俯仰角度覆盖了从底座平面到垂直向上的大范围区间,小臂的活动范围可以延伸到底座周边的环形作业区域,末端关节可以实现360度回转,整个臂体的作业覆盖范围刚好匹配小型工位的操作需求,不会出现行程浪费,也不会因为行程不足导致工位上存在作业盲区。走线结构全部内置在臂体内部,外部没有裸露的管线,既避免了运动过程中管线剐蹭周边设备的风险,也让整体外观更加整洁,长期在工业环境下使用时,粉尘、切削液也不会轻易侵蚀到内部的线缆与驱动部件,降低日常维护的频次。底座部位预留了控制线缆与动力线缆的出线口,出线位置靠近安装面,线缆可以直接沿着工作台面的走线槽布置,不会干扰臂体的正常运动。
