多轮式飞机起落架装配结构设计

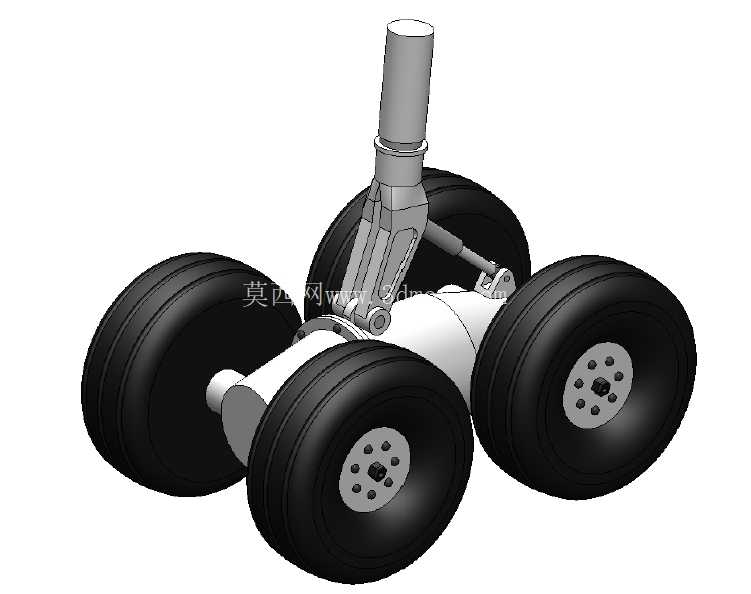

民航干线客机与大型军用运输机的起降阶段，起落架是唯一支撑整机载荷、完成地面滑跑转向与冲击缓冲的核心承力部件，本次呈现的多轮式主起落架装配结构，针对大吨位航空器的地面载荷分散需求设计，可适配最大起飞重量百吨级以上的机型使用场景。不同于轻型飞机的单轮或双轮起落架，该结构采用四轮并列式轮组布局，能将着陆瞬间的垂直冲击载荷、滑跑过程中的道面颠簸载荷均匀分散至四个轮胎接地点，大幅降低单条轮胎的载荷阈值，同时减小对跑道道面的压强，适配等级稍低的备降机场道面条件，减少道面异物损伤轮胎的概率。

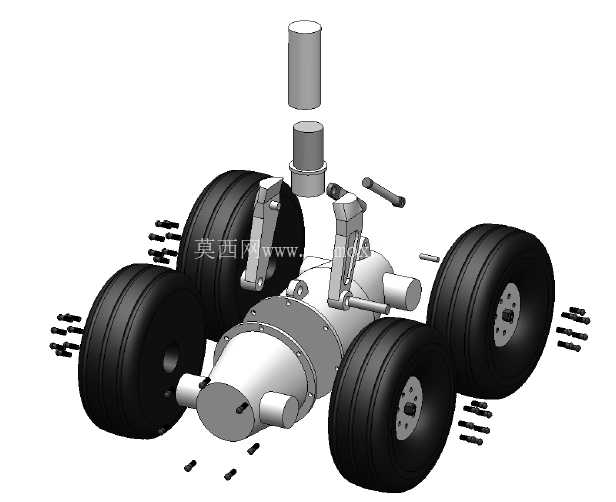

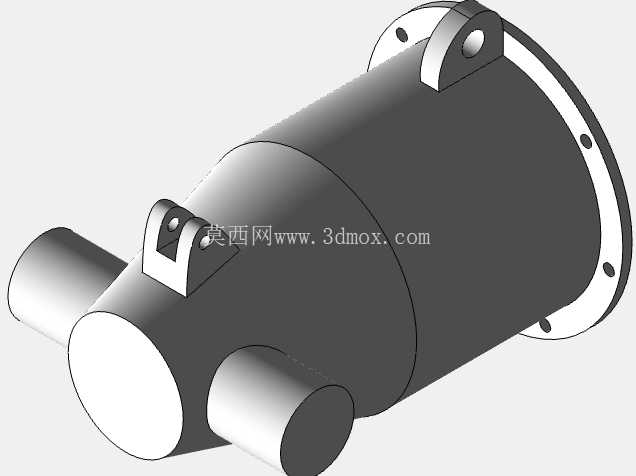

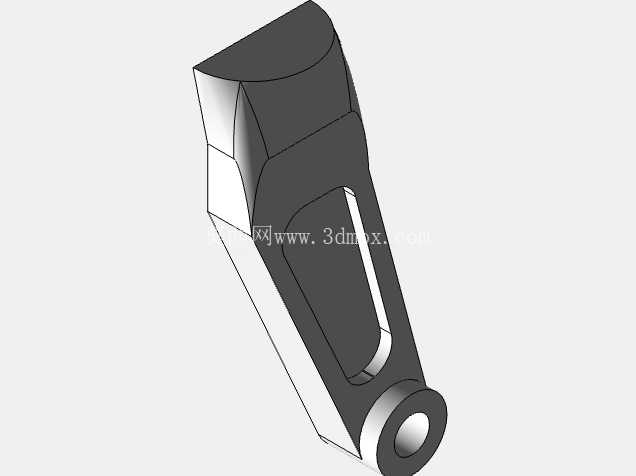

从功能特性来看，该装配结构集成了缓冲支柱、扭力臂、轮轴桥、刹车安装座、收放作动筒连接位等核心功能模块，缓冲支柱为油气混合式结构的安装预留了足够的轴向空间，可在着陆冲击时通过油液阻尼与气体压缩吸收大部分冲击能量，避免刚性冲击传递至机身结构造成疲劳损伤；扭力臂组件用于约束缓冲支柱内外筒的相对转动，保证机轮方向始终与机身纵轴保持平行，防止滑跑过程中出现轮组摆振；轮轴桥采用整体式高强度合金结构设计，四个机轮分两组对称布置在桥体两端，每组双轮共轴，既保证轮组的同轴度精度，也能在单条轮胎失压时通过相邻轮胎临时支撑整机重量，避免起降过程中出现侧翻风险。

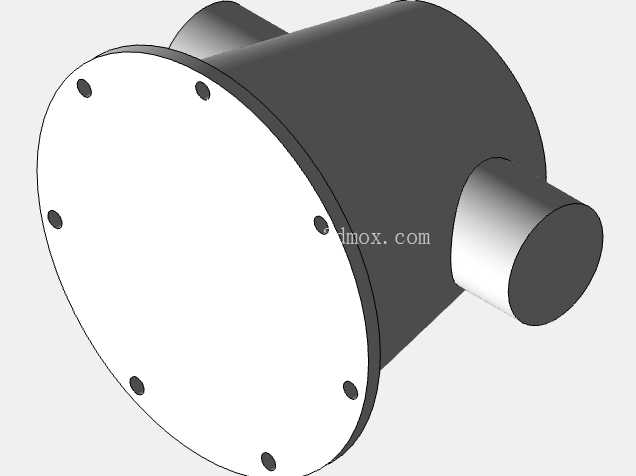

设计过程中优先遵循航空结构的等强度设计原则，所有承力构件的截面变化均采用大圆角过渡，避免应力集中导致的疲劳断裂问题，轮轴与桥体的连接位置设计有可拆卸的端盖结构，方便日常维护时更换机轮与刹车组件；收放作动筒的连接耳片位置经过反复校核，保证起落架收放过程中运动轨迹无干涉，能顺畅收入机身下部的起落架舱内，同时锁止机构的安装位预留了足够的调整空间，可在装配时通过调整垫片补偿加工误差，保证锁止到位的可靠性。

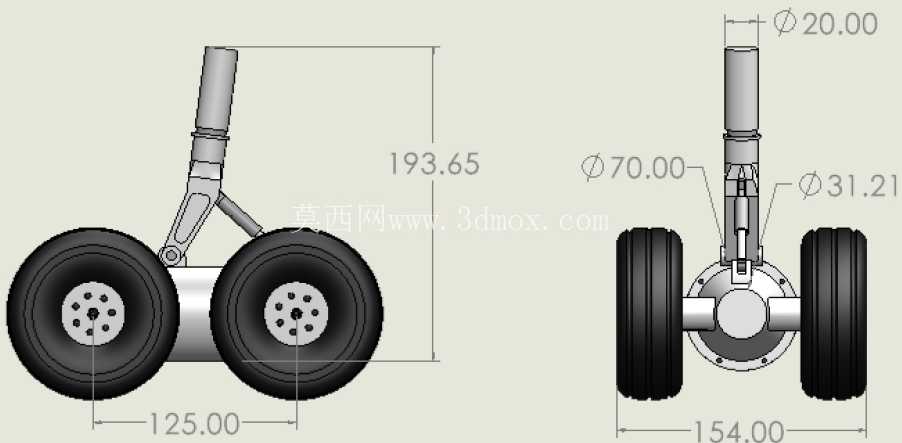

安装边界方面，该起落架上部与机身加强框的连接法兰采用多螺栓均布设计，螺栓孔的位置度公差控制在0.02mm以内，保证与机身承力结构的连接刚度；轮组的横向总宽度控制在适配机身起落架舱的尺寸范围内，轮胎外缘与舱壁之间预留了足够的间隙，避免收放过程中出现剐蹭；缓冲支柱的全伸长与全压缩行程经过匹配计算，既保证着陆时的缓冲行程足够吸收冲击能量，也避免压缩到极限位置时出现结构硬碰撞；刹车组件的安装位与轮辋的配合尺寸符合通用航空机轮的安装标准，可适配主流的碳陶刹车盘组件，满足高频次起降的刹车散热需求。

整个装配结构的配合逻辑完全按照实际航空装备的装配流程设计，从轮轴与机轮的轴承配合、扭力臂与缓冲支柱的铰接配合，到作动筒耳片的间隙配合，均预留了合理的公差带，既保证装配时的工艺可行性，也避免配合间隙过大导致的结构晃动；所有铰接位置均设计有润滑脂注油通道，可在日常维护时快速加注润滑脂，降低铰接部位的磨损速率，提升起落架的全生命周期使用寿命。在地面滑跑转向场景下，该起落架可配合前起落架的转向动作，通过左右轮组的差速辅助转向，减小大吨位机型地面转向的转弯半径，提升机场地面滑行的灵活性；在着陆接地瞬间，四轮结构的接地点更多，能更好地适应道面的不平整，减少机身的颠簸幅度，提升乘员的乘坐舒适性，也能降低机载精密设备受到的冲击过载。
