直列四缸往复式活塞发动机结构总成

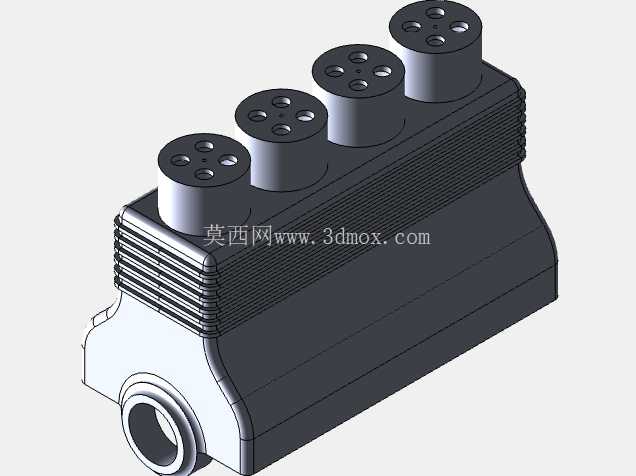

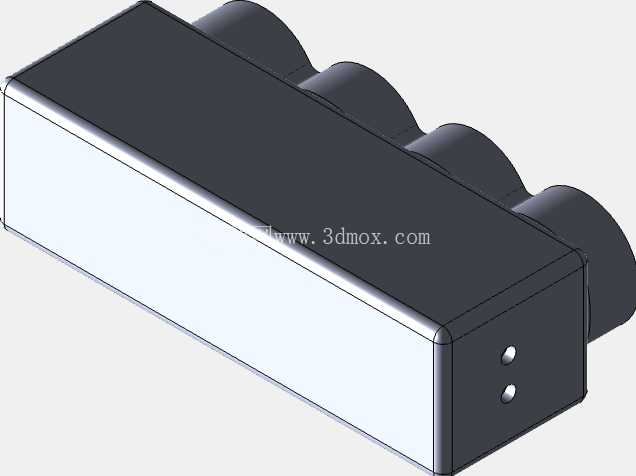

这套直列四缸活塞动力装置的三维结构，完整还原了往复式内燃机的核心传动逻辑，在民用乘用车、小型工程机械、通用动力机组领域有着极广的适配场景，是小排量动力输出单元的经典构型。从结构设计逻辑来看，四个活塞沿曲轴轴向等距直列排布，这种布局的核心优势在于缸体加工工艺性好，曲轴的轴向载荷分布均匀，不需要额外设计复杂的平衡轴结构就能抵消大部分二阶往复惯性力，相比V型、水平对置构型，整机的宽度尺寸更紧凑，能够适配前置前驱车型的横向机舱布置需求，也能满足小型发电机组、农用机械的窄幅安装空间要求。

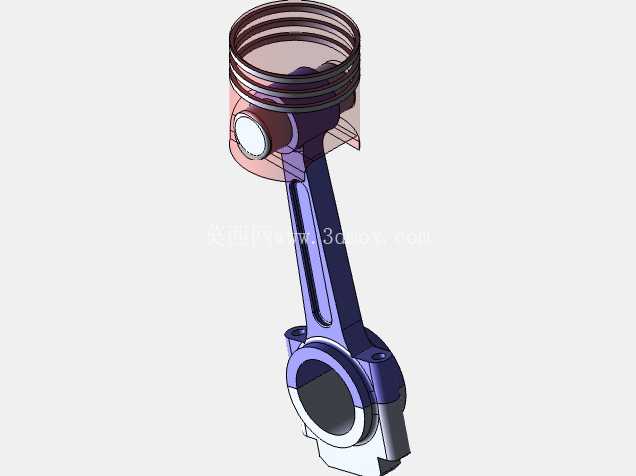

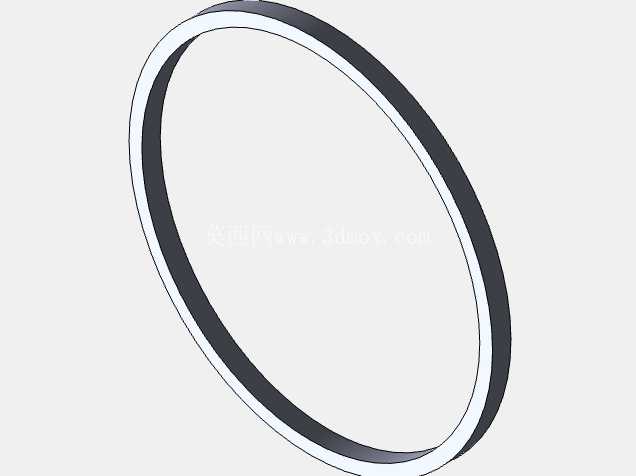

从功能实现层面拆解，这套结构完整覆盖了内燃机做功的全流程传递路径：活塞顶部承接燃烧室燃气爆炸产生的向下推力，通过活塞销将力传递给连杆，连杆把活塞的直线往复运动转化为曲轴的旋转扭矩，最终通过曲轴输出端将动力传递给后续的传动系统。建模过程中对活塞环槽、连杆小头衬套压装位、曲轴主轴颈与连杆轴颈的油道都做了等比例还原，这些细节直接决定了整机的润滑可靠性与密封性能——活塞上的三道环槽分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏导致动力下降，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与烧机油问题。

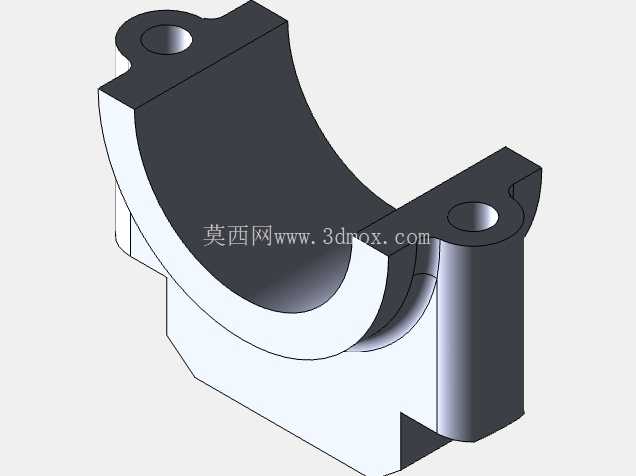

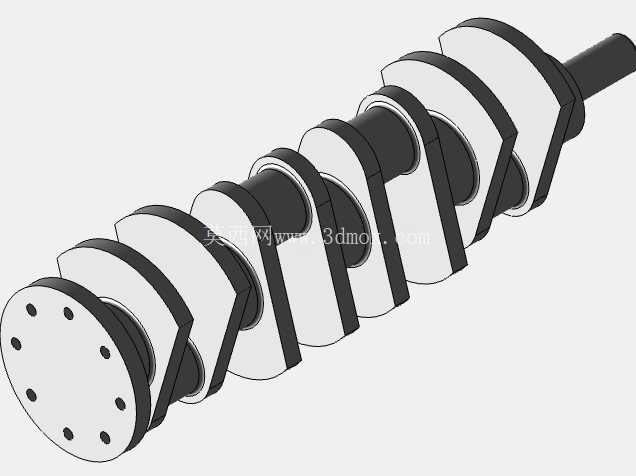

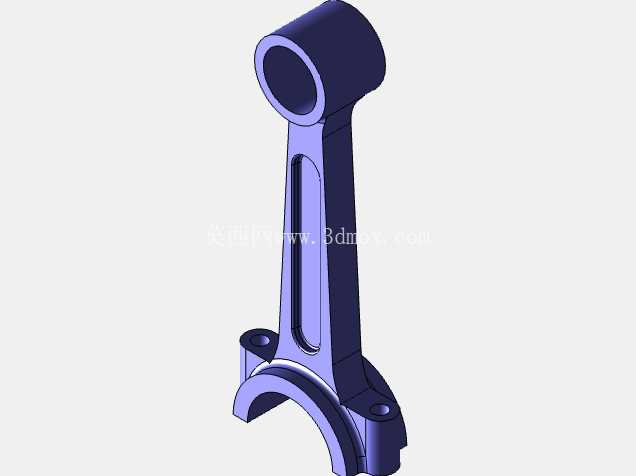

在安装边界的尺寸把控上，这套直列四缸结构的缸心距按照常规小排量动力单元的通用比例设定，相邻气缸之间的壁厚预留了足够的冷却水道空间，能够保证高负荷工况下缸体的温度均匀性，避免局部过热导致的缸体变形。曲轴的主轴颈直径与连杆轴颈直径的比例符合量产机型的设计规范，既保证了轴颈的刚度能够承受做功行程的冲击载荷，又不会因为轴颈过粗导致旋转摩擦阻力过大，影响整机的机械效率。连杆的大端采用斜切口设计，这种设计能够让连杆大端顺利从气缸中抽出，方便后期的检修与活塞更换，大端的结合面采用定位齿结构，能够保证连杆盖安装时的定位精度，避免高速运转时连杆盖错位引发的轴瓦磨损故障。

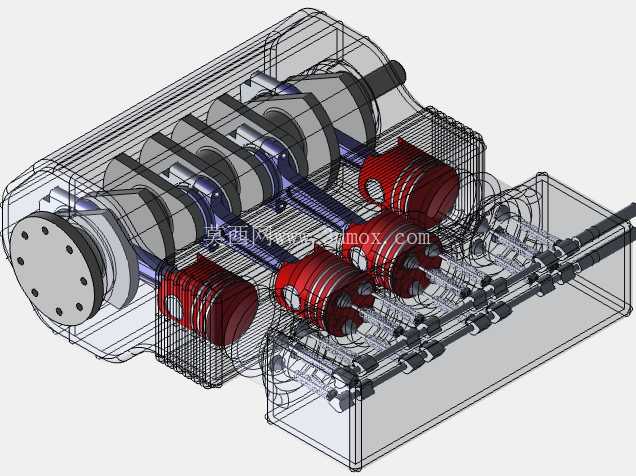

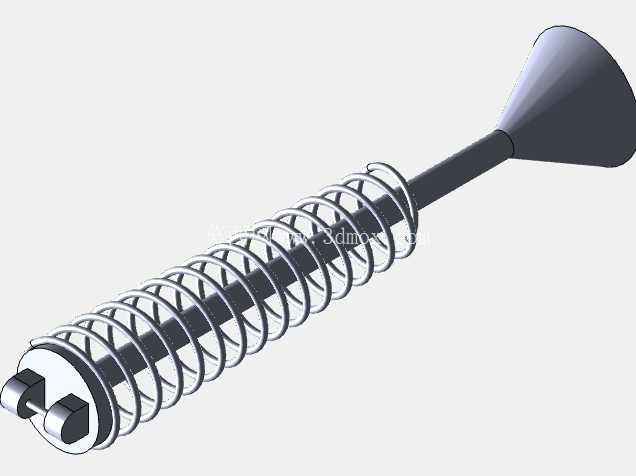

从实际应用的选型角度来看，这种四缸活塞结构的动力输出平顺性优于三缸机型，制造成本低于六缸及以上的多缸机型，在1.0L-2.5L的排量区间内是性价比最高的动力方案，广泛应用在普通家用轿车、SUV、轻型载货车辆上，也可以经过适配改造作为小型船舶的舷内动力、应急发电机组的动力源、小型工程机械的驱动单元。建模时对配气机构的凸轮轴、气门挺柱的布置位置也做了预留，能够直观看到正时传动系统与曲轴的传动连接关系，理解配气相位与活塞运动位置的对应逻辑——进气冲程时活塞下行，进气门开启吸入可燃混合气，压缩冲程时活塞上行，进排气门全部关闭压缩混合气，做功冲程时火花塞点火推动活塞下行输出动力，排气冲程时活塞上行，排气门开启排出燃烧废气，四个气缸的做功行程按照1-3-4-2的顺序交替进行，保证曲轴每旋转720度就有四个做功行程均匀分布，让动力输出没有明显的中断感，大幅降低运转时的振动与噪音。

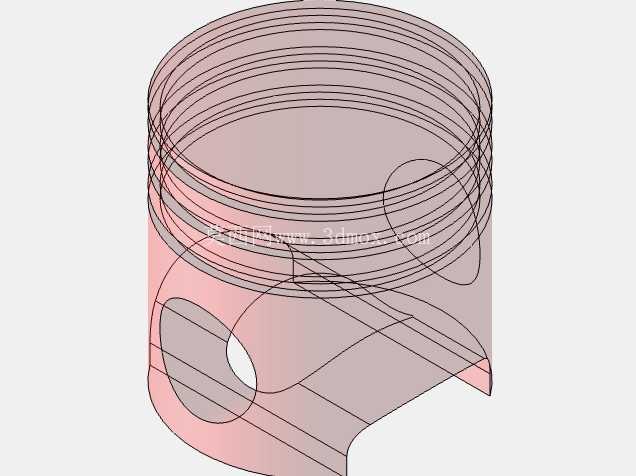

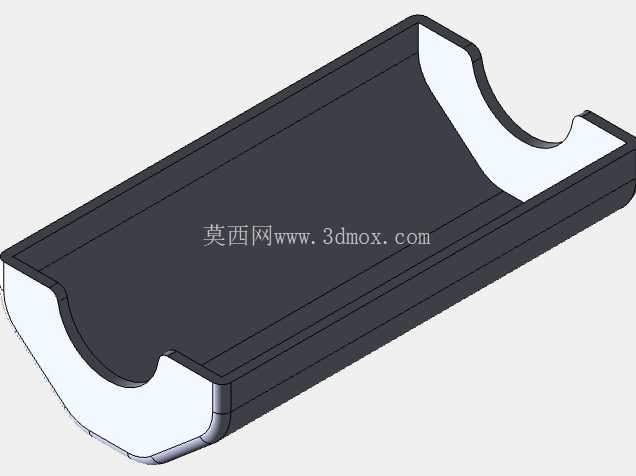

在结构细节的设计考量上，活塞的裙部做了型线优化，不是正圆形结构，而是在冷态下呈现椭圆形，长轴垂直于活塞销方向，这样在发动机达到工作温度后，活塞裙部受热膨胀能够变成正圆形，避免热态下活塞在缸筒内卡滞，同时裙部的表面做了微纹理处理，能够储存少量润滑油，减小活塞与缸壁之间的摩擦阻力。曲轴的后端设计有飞轮安装法兰，飞轮的转动惯量能够储存做功行程的能量，带动曲轴完成排气、进气、压缩三个辅助行程，保证整机运转的连续性，同时飞轮上的齿圈能够与起动机齿轮啮合，实现发动机的启动功能。缸体下部的油底壳安装面做了平面度的结构预留，能够保证密封垫安装后的密封效果，避免机油泄漏，油底壳的深度设计考虑了车辆倾斜工况下的机油液面高度，保证在爬坡、侧倾时机油泵能够持续吸到机油，避免润滑系统断油导致的拉缸、烧瓦等严重故障。
