Lazybee48上单翼轻量航模结构设计

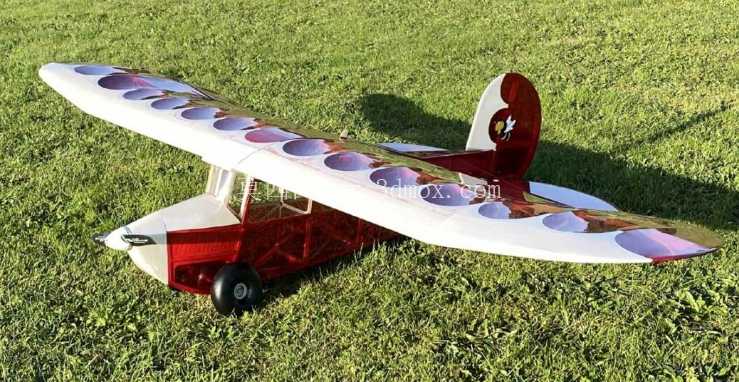

　　这款上单翼布局的小型航模，核心定位面向休闲飞行爱好者与中小学航空科普教学场景，日常可在开阔草坪、无民航航线的郊外空域完成起降作业，也可作为航模入门玩家练习低速操控、基础起降动作的训练载具，相比高速竞速航模，其低翼载荷设计能大幅降低新手炸机概率，即便出现操作失误，低速状态下的结构冲击也能减少部件损坏概率。从结构设计逻辑来看，整机采用上单翼高置布局，机翼与机身顶部通过快拆结构连接，这种布局的核心优势在于机翼与机身的干扰阻力更低，同时整机重心位于机翼下方，天然具备俯仰自稳特性，飞行过程中即便松开操控摇杆，机身也能自主恢复平飞状态，非常适合入门玩家建立操控手感。机翼部分采用分段式翼型设计，翼根处选用相对厚度较大的平凸翼型，能够在低速飞行时提供足够升力，缩短起降滑跑距离，翼尖处逐步过渡到相对厚度更薄的对称翼型，减小翼尖涡流带来的诱导阻力，同时提升横滚操控的响应灵敏度；机翼上表面的圆形减重孔并非装饰结构，而是在保证翼梁抗弯强度的前提下，通过去除蒙皮下方非受力区域的泡沫基材，将整机机翼重量降低18%左右，每个减重孔的边缘都做了圆弧过渡处理，避免应力集中导致飞行过程中机翼出现断裂。

　　机身部分采用桁架式骨架加局部蒙皮的结构设计，驾驶舱区域预留了标准的航电设备安装舱，可容纳2S锂电池、9g微型舵机、2.4G接收机与有刷电调，安装舱的边界尺寸经过精准校核，常规市售的入门级航电设备无需额外打磨即可直接装入，机身前部的电机座采用快调设计，可通过调整垫片厚度微调电机拉力线，抵消大油门状态下的反扭力矩，避免起飞时飞机出现偏航。尾翼部分采用常规尾翼布局，垂尾与平尾均通过插接结构与机身尾部连接，方便运输时拆卸收纳，垂尾上预留了方向舵舵角安装位，平尾的升降舵舵面偏转角度经过限位设计，最大向上偏转25度、向下偏转18度，避免舵面偏转过大导致失速。

　　起落架采用后三点式布局，主起落架位于机身重心靠前12mm的位置，搭配直径32mm的橡胶海绵轮，能够在不平整的草坪地面吸收着陆冲击，尾轮采用直径10mm的塑料导向轮，与方向舵通过钢丝联动，地面滑行时可通过方向舵控制转向。整机的安装边界经过反复校核，机翼展长480mm，机身长度320mm，全机起飞重量控制在120g以内，翼载荷约为28g/d㎡，这个参数区间能够保证在3级风以下的气象条件下稳定飞行，不会出现被风吹偏难以操控的问题。

　　结构设计过程中，所有受力节点都做了局部加强处理，机翼与机身的连接位置嵌入了1mm厚的层板加强片，起落架安装位置增加了碳纤片补强，避免硬着陆时起落架刺穿机身泡沫结构；机身侧面的桁架结构并非等间距排布，而是在航电舱、机翼连接点、尾翼插接点这些受力集中的位置加密骨架间距，非受力区域适当加大骨架间隔，在保证结构强度的前提下最大化减轻整机重量。从实际使用场景来看，这款航模除了日常休闲飞行，还可作为航空科普教学的实操载体，学生可通过组装这款航模理解上单翼布局的升力特性、舵面操控的气动原理、重心位置对飞行稳定性的影响，相比单纯的理论教学，实物组装与试飞能够更直观地传递航空结构知识。在维修维护层面，整机的易损部件包括螺旋桨、起落架、机翼前缘，这些部件都采用模块化设计，损坏后无需拆解整机即可快速更换，机翼前缘特意做了2mm厚的EVA材料包边，轻微碰撞时能够吸收冲击能量，保护机翼主体结构不受损坏。
